ArcGIS大师之路500技---059分割面

---

文章目录

• 前言
• 一、需求说明
• 二、分割面

---

前言

本文介绍使用分割面工具实现在同一个数据库中用一个选中的面要求裁切另一个图层的面要素和一条选中的线要素裁切另一个图层的面要素。

---

一、需求说明

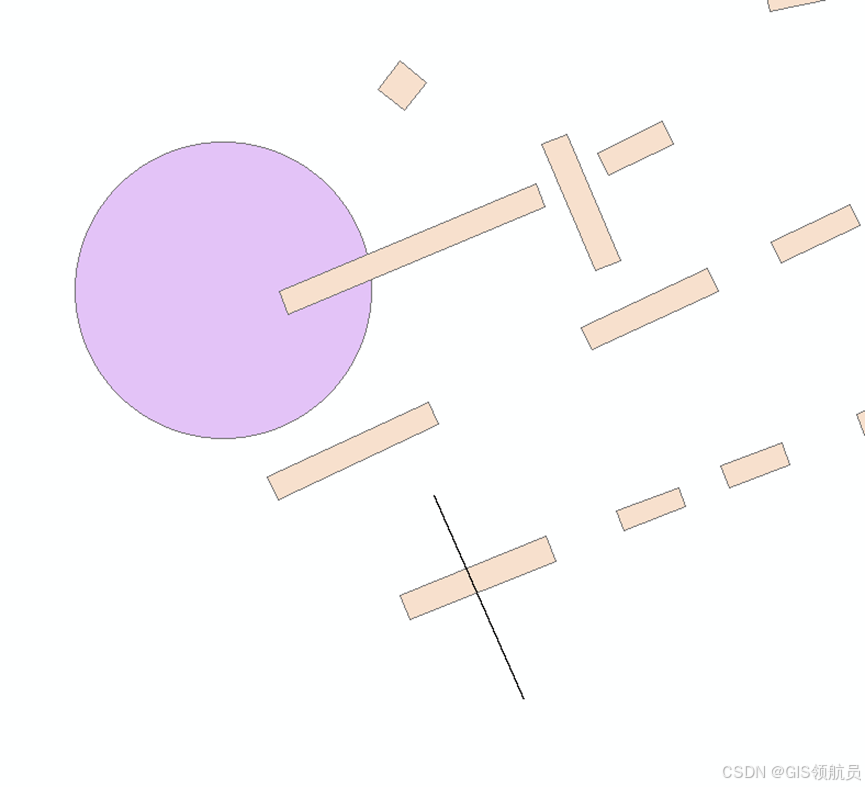

样例数据如下图，一个线图层，两个面图层。三个要素类位于一个数据库中。

二、分割面

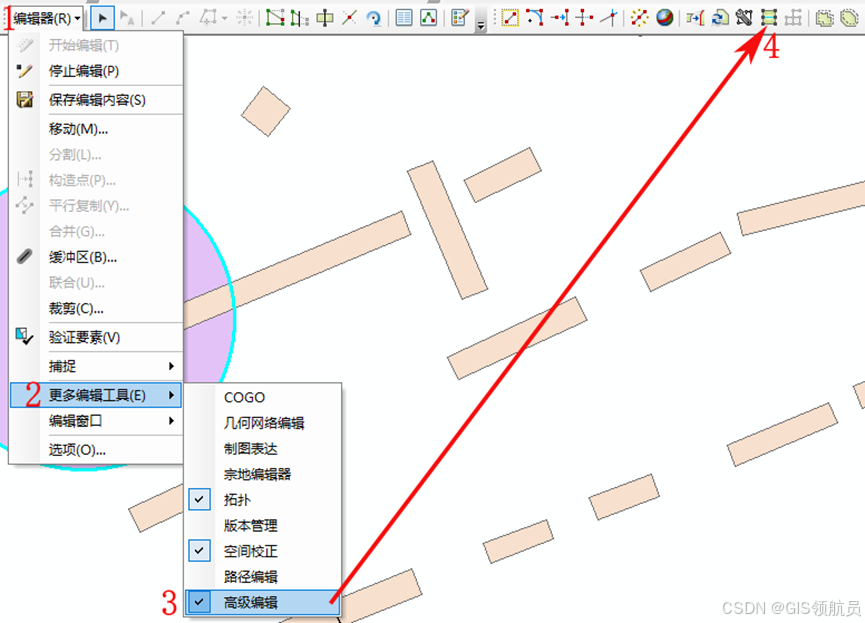

1. 工具路径：编辑器---更多编辑工具---高级编辑---分割面。

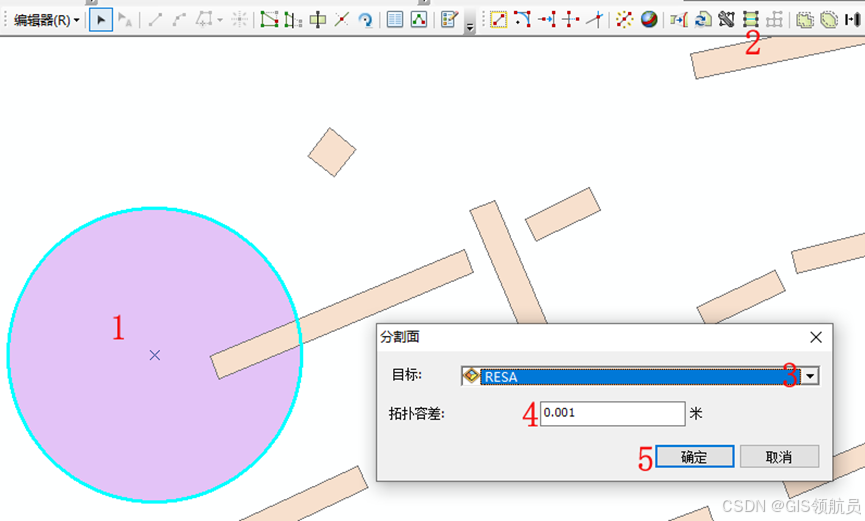

2. 开始编辑， 在1处选中圆形面要素，然后点击分割面工具，在弹出对话框中，点击3处选择分割的目标图层，在4处输出拓扑容差，然后点击确定。

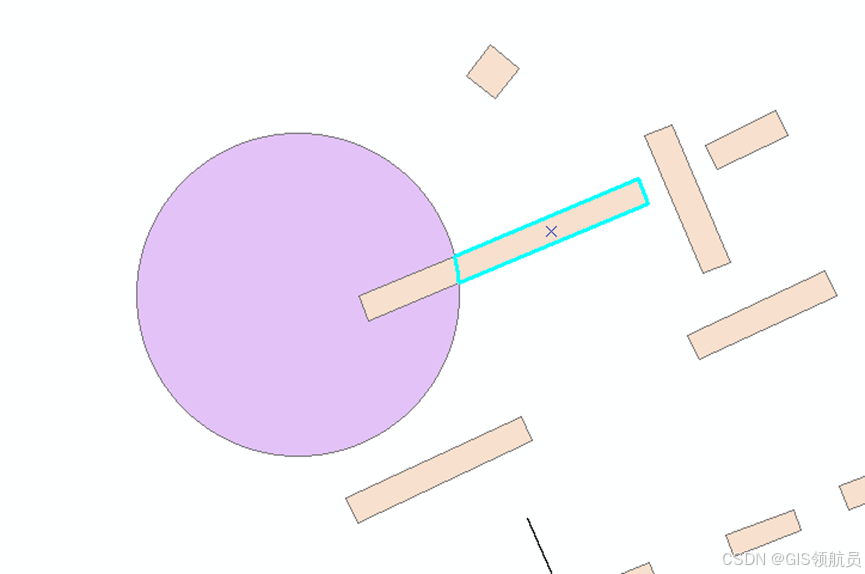

3. 确定后，我们发现长方形面要素被圆分成了两个面，如下图：


4. 同理，我们也选中1处线要素，点击分割面，选择图层设置容差，点击确定。如下图：

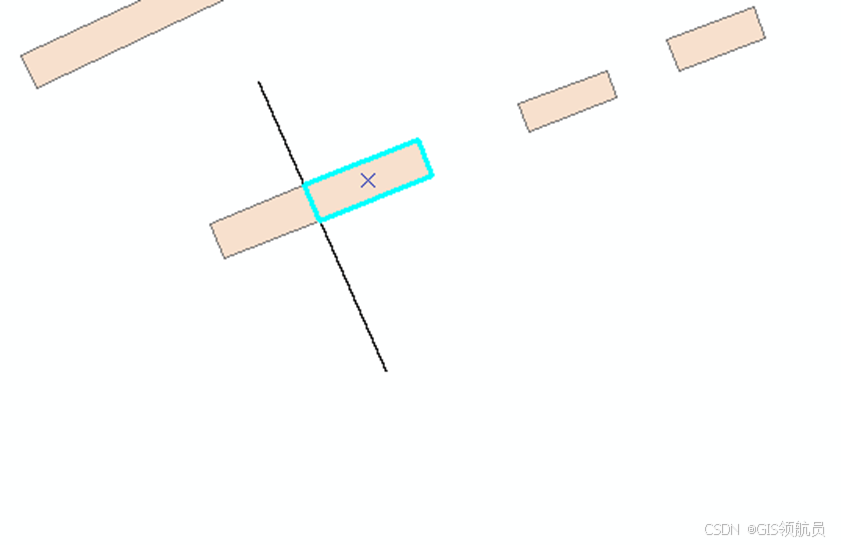

5. 用线分割面的效果如下图：


---
