FP5207兼容替代芯片CS5717：2.7V-36V宽输入，单节锂电池适用，异步升压DCDC

上大科技蔡生2026-01-14 9:38

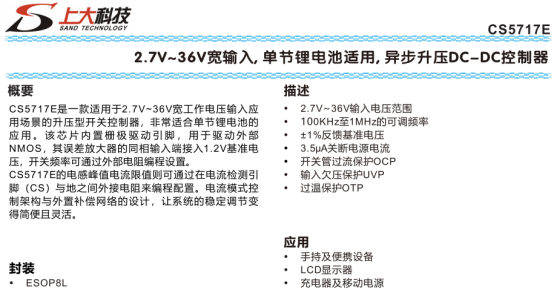

CS5717E是一款与FP5207核心性能、封装规格高度匹配的异步升压DC-DC控制器，可无缝兼容替代FP5207，无需修改PCB即可直接替换，适用于手持便携设备、LCD显示器、充电器、移动电源等原FP5207适配场景。芯片采用ESOP8L封装（底部带散热片，4000颗/卷），与FP5207的封装尺寸完全一致，工作结温-40℃~125℃，环境温度-40℃~85℃，ESD防护达±2KV（HBM），可靠性与FP5207持平且部分性能更优。

核心参数全面覆盖FP5207需求，替代无压力：输入电压范围2.7V~36V，不仅覆盖FP5207的工作电压区间，还支持低至2.7V的启动电压，适配单节锂电池及宽压场景；开关频率100KHz~1MHz可调，与FP5207频率范围一致，外部RT电阻取值19.2KΩ~192KΩ（浮空默认180KHz），调节方式相同；反馈电压1.2V（精度±1%），通过FB引脚分压电阻设定输出电压，调节逻辑与FP5207一致，可复用类似分压电阻选型思路；关断电流3.5μA，低功耗表现贴近FP5207，待机对电池续航影响小。

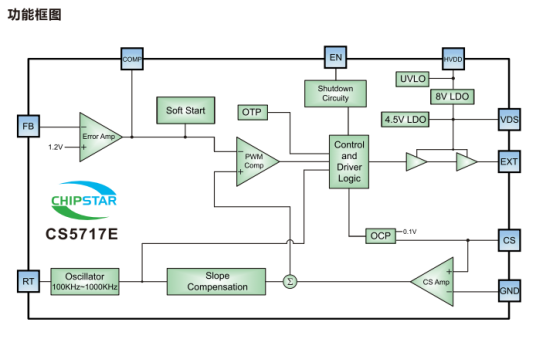

功能与保护机制和FP5207完全对齐：采用电流模式PWM控制，轻载自动切换至跳周模式（PSM）提升效率，与FP5207工作逻辑一致；内置软启动功能，避免启动电流尖峰；输入欠压保护（2.6V阈值，0.1V滞回）、开关管过流保护（通过CS引脚外接电阻设定）、150℃过温保护（30℃滞回），保护体系完整覆盖FP5207的核心防护需求；需驱动外部NMOS，EXT引脚提供栅极驱动信号，驱动方式与FP5207相同，外部MOS选型可复用原方案。

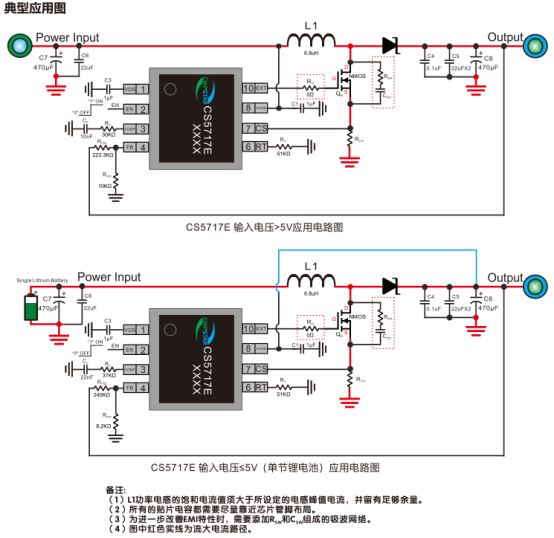

相比FP5207，CS5717E输入电压范围更宽（36V最高输入），反馈电压精度更高（±1%），适用场景更灵活。外围配置可直接复用FP5207方案，电感、电容、分压电阻等无需重新选型，替换成本极低，是FP5207的高性价比替代选择。
