安卓14自由窗口圆角处理之绘制圆角轮廓线

用户81274828151202026-01-14 11:56

背景：

前面文章已经分享过：

如何一行代码搞定自由窗口的圆角处理？-wms/自由窗口/sf实战开发

但是又有学员朋友提出另一个blog的成果：

安卓aosp14上自由窗口划线边框Freeform Caption实战开发-千里马framework实战

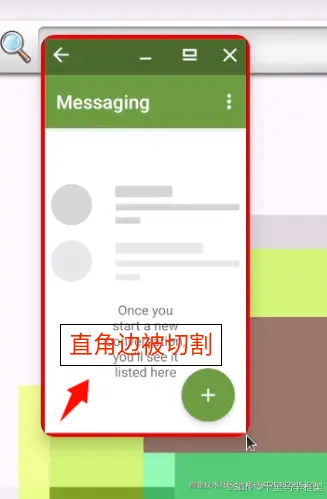

想要把划线和圆角进行结合，把划线也变成圆角的，但是目前结合之后的情况是这样的：

下面就带大家来解决这样一个小需求小问题。

解决方法：

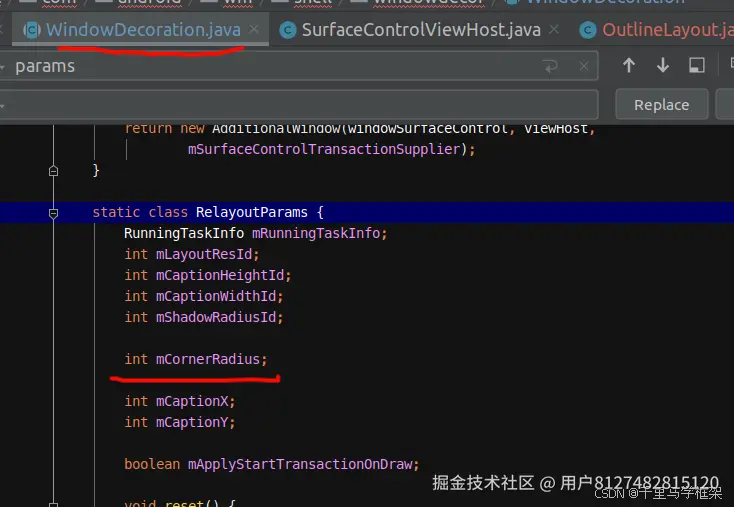

因为本质上划线只是一个自定义的OutlineLayout，所以只需要把当前的绘制矩形变成绘制圆角矩形既可以，但是绘制圆角矩形肯定需要圆角的半径和自由窗口的圆角半径保持一直，所以这里需要把自由窗口圆角半径设置给OutlineLayout。设置圆角半径部分的代码：半径来源：主动设置半径

OutlineLayout部分的完整代码：

cpp 复制代码

public class OutlineLayout extends LinearLayout {

    float mCornerRadius = 0;
    public OutlineLayout(Context context) {
        super(context);
    }

    public OutlineLayout(Context context, @Nullable AttributeSet attrs) {
        super(context, attrs);
    }

    public OutlineLayout(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }

    public OutlineLayout(Context context, AttributeSet attrs, int defStyleAttr, int defStyleRes) {
        super(context, attrs, defStyleAttr, defStyleRes);
    }

    public void setCornerRadius(float cornerRadisRadius) {
        this.mCornerRadius = cornerRadisRadius;
    }

    @Override
    protected void dispatchDraw(Canvas canvas) {
        super.dispatchDraw(canvas);
        Paint paint = new Paint();
        paint.setColor(Color.RED);
        paint.setAntiAlias(true);
        paint.setStrokeWidth(30);
        paint.setStyle(Paint.Style.STROKE);
        RectF rect = new RectF(0,0,getWidth(),getHeight());
        //canvas.drawRect(rect,paint);canvas.draw
        canvas.drawRoundRect(rect,mCornerRadius,mCornerRadius,paint);
    }
}

整体代码也很简单，主要就是以下2个修改： 1、提供设置圆角半径的接口给外部

2、针对使用canvas.drawRoundRect绘制圆角的矩形
