防火墙双机热备技术之VRRP

VRRP是双机热备的基础

VRRP是一个接口概念，并不是一个整机概念

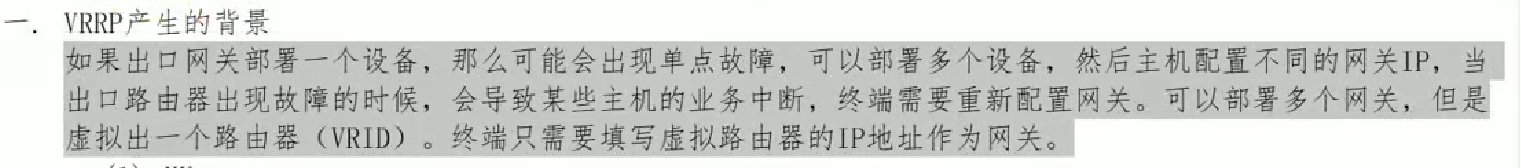

官方定义

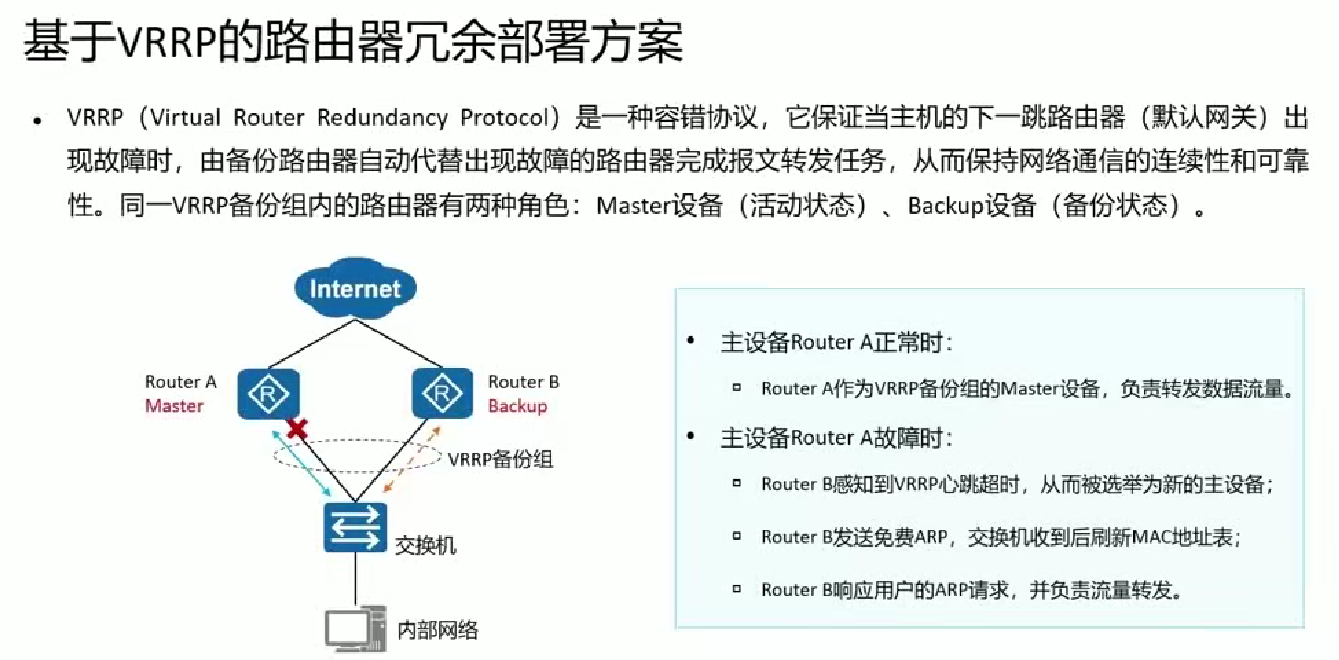

VRRP（Virtual Router Redundancy Protocol，虚拟路由器冗余协议） 是一种用于实现网关设备备份 的协议。它通过将多台物理路由器组合成一个虚拟路由器，为主机提供不间断的网关服务。

一、VRRP工作原理

1. 核心概念

复制代码

# VRRP中的关键角色：
虚拟路由器：逻辑上的网关（如192.168.1.1）
虚拟IP地址（VIP）：网关地址（192.168.1.1）
虚拟MAC地址：格式为00-00-5E-00-01-{VRID}
主路由器（Master）：当前处理流量的物理路由器
备份路由器（Backup）： standby状态的物理路由器
VRID：虚拟路由器ID（1-255），同一组设备VRID相同

2. 工作流程

步骤1：选举主路由器

bash 复制代码

# 启动时，所有VRRP路由器比较优先级：
1. 优先级高的成为Master（默认100，范围1-254）
2. 优先级相同则比较接口IP地址，大的成为Master
3. Master获得虚拟IP和虚拟MAC的所有权

# 配置示例：
Router-A: priority 120 → 成为Master
Router-B: priority 100 → 成为Backup

步骤2：Master定期发送通告

bash 复制代码

# Master通过组播地址224.0.0.18发送VRRP通告
报文内容：
- VRID：虚拟路由器ID
- 优先级：当前优先级
- 虚拟IP地址
- 通告间隔（默认1秒）

# Backup监听通告，确认Master存活

步骤3：故障检测与切换

bash 复制代码

# Backup监控Master状态：
1. 正常情况：Backup每收到Master的通告就重置计时器
2. 故障情况：如果Backup在3倍通告间隔内未收到通告
3. 触发切换：Backup中优先级最高的成为新的Master
4. 新Master：接管虚拟IP，发送免费ARP更新MAC表

# 切换时间：通常＜3秒

步骤4：原Master恢复

bash 复制代码

# 原故障Master恢复后：
1. 如果配置了抢占模式（默认开启）：比较优先级
   - 原Master优先级更高：重新抢占成为Master
   - 原Master优先级更低：保持Backup状态
2. 如果不抢占：保持Backup状态

3. 数据流向

bash 复制代码

主机通信流程：
1. 主机发送数据包：目的MAC = 虚拟MAC地址
2. 当前Master路由器：以自己的物理MAC响应ARP请求
3. 数据包到达Master路由器，被正常转发
4. 如果Master故障，Backup成为新Master
5. 新Master发送免费ARP，更新网络中所有设备的ARP表
6. 后续数据包自动发往新Master

二、VRRP怎么用？配置示例

1. 基础拓扑

bash 复制代码

          虚拟IP: 192.168.1.1/24
                  |
       [Router-A]   [Router-B]
          |           |
      192.168.1.2   192.168.1.3
          |           |
        -----内网主机-----

2. 华为设备配置

Router-A配置（主设备）

bash 复制代码

# 进入接口配置
<Huawei> system-view
[Huawei] sysname Router-A
[Router-A] interface GigabitEthernet 0/0/0
[Router-A-GigabitEthernet0/0/0] ip address 192.168.1.2 24

# 配置VRRP
[Router-A-GigabitEthernet0/0/0] vrrp vrid 1 virtual-ip 192.168.1.1
[Router-A-GigabitEthernet0/0/0] vrrp vrid 1 priority 120  # 设置高优先级
[Router-A-GigabitEthernet0/0/0] vrrp vrid 1 preempt-mode timer delay 5
# 开启抢占，延迟5秒（避免频繁切换）

# 可选：配置跟踪接口（高级功能）
[Router-A-GigabitEthernet0/0/0] vrrp vrid 1 track interface GigabitEthernet0/0/1 reduced 30
# 如果上行接口G0/0/1故障，优先级降低30，触发切换

Router-B配置（备设备）

bash 复制代码

<Huawei> system-view
[Huawei] sysname Router-B
[Router-B] interface GigabitEthernet 0/0/0
[Router-B-GigabitEthernet0/0/0] ip address 192.168.1.3 24

# 配置VRRP（使用默认优先级100）
[Router-B-GigabitEthernet0/0/0] vrrp vrid 1 virtual-ip 192.168.1.1
# 默认priority=100，preempt-mode开启

3. 主机配置

bash 复制代码

# 所有内网主机配置：
IP地址：192.168.1.x/24
默认网关：192.168.1.1  ← 指向虚拟IP
DNS服务器：根据实际配置

# 主机完全不知道背后有两台路由器！

三、VRRP状态查看与验证

1. 查看VRRP状态

bash 复制代码

# 在Router-A上查看
[Router-A] display vrrp

# 输出示例：
GigabitEthernet0/0/0 | Virtual Router 1
  State           : Master           # 当前状态：主路由器
  Virtual IP      : 192.168.1.1      # 虚拟IP
  Master IP       : 192.168.1.2      # 主路由器实际IP
  PriorityRun     : 120              # 运行优先级
  PriorityConfig  : 120              # 配置优先级
  Preempt         : YES   Delay Time: 5s  # 抢占模式
  Timer           : 1s               # 通告间隔
  Auth Type       : NONE             # 认证类型
  Virtual MAC     : 0000-5e00-0101   # 虚拟MAC
  Check TTL       : YES
  Config Type     : normal           # 配置类型

# 备份路由器上显示State: Backup

详细文章：

https://chat.deepseek.com/share/pd56y0u4hzz8xmh6kl

为什么说VRRP是接口概念？

配置在接口上

bash 复制代码

# VRRP配置是在接口视图下完成的，不是系统视图
[Huawei] interface GigabitEthernet 0/0/0
[Huawei-GigabitEthernet0/0/0] vrrp vrid 1 virtual-ip 192.168.1.1
# ↑↑↑ 看！是在接口下配置的！

状态按接口独立维护

一台路由器可以有多个接口运行VRRP ，每个接口独立选举、独立维护状态：

bash 复制代码

# 示例：路由器有两个接口运行VRRP
Router-A:
  - 接口G0/0/0：VRRP组1，状态=Master（管理192.168.1.0/24网段）
  - 接口G0/0/1：VRRP组2，状态=Backup（管理10.0.0.0/24网段）

# 在Router-A上查看：
[Router-A] display vrrp brief
Interface          VRID   State     Virtual IP      Master IP
GigabitEthernet0/0/0  1    Master    192.168.1.1     192.168.1.2
GigabitEthernet0/0/1  2    Backup    10.0.0.1        10.0.0.3
# 看！同一台设备，不同接口VRRP状态不同！

故障影响范围限于接口

bash 复制代码

# 如果Router-A的G0/0/0接口故障：
只有VRRP组1切换（192.168.1.0/24网段受影响）
VRRP组2不受影响（10.0.0.0/24网段正常）

# 如果Router-A整机断电：
所有接口的VRRP组都会切换
但这是"所有接口一起故障"的结果，不是VRRP的设计

详细解析：

https://chat.deepseek.com/share/o2rjkpeuxxsj70upjs

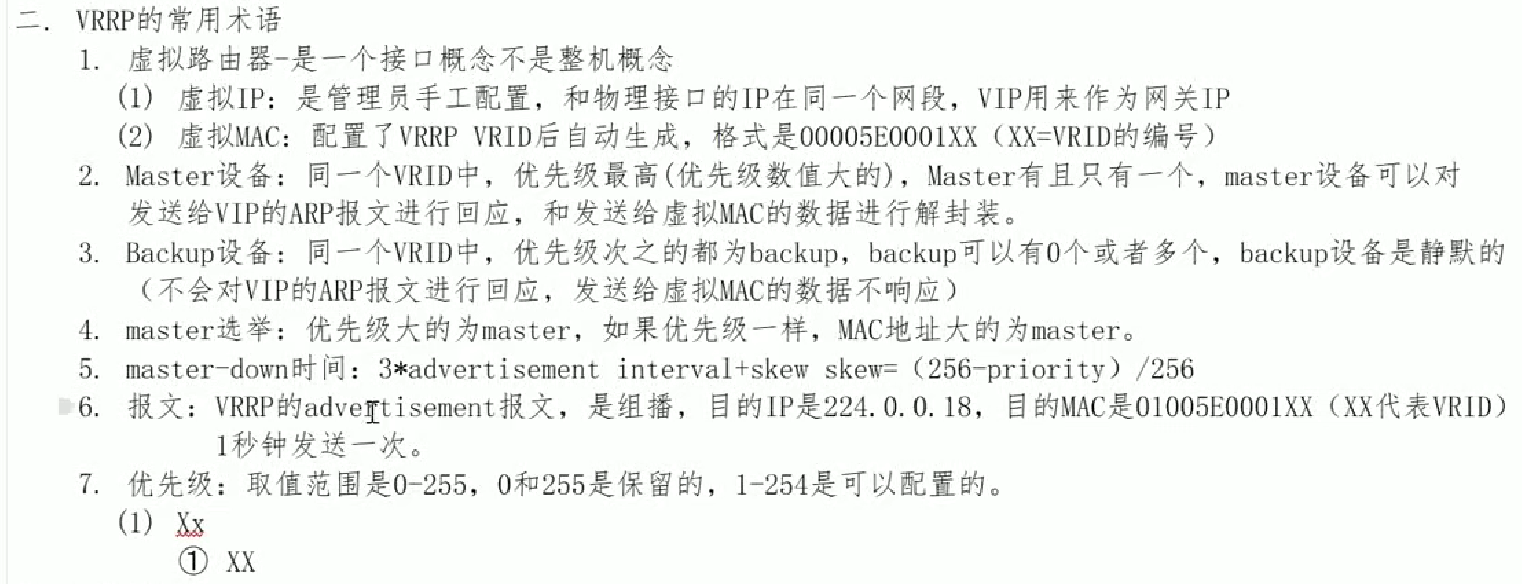

1. 虚拟路由器：一切的核心

"接口概念"的深度含义：
- 这意味着 VRRP 的绑定和运行是基于三层接口的，而不是整个路由器。一台路由器可以有多个接口，每个接口可以属于不同的 VRRP 组，扮演不同的角色（Master/Backup）。

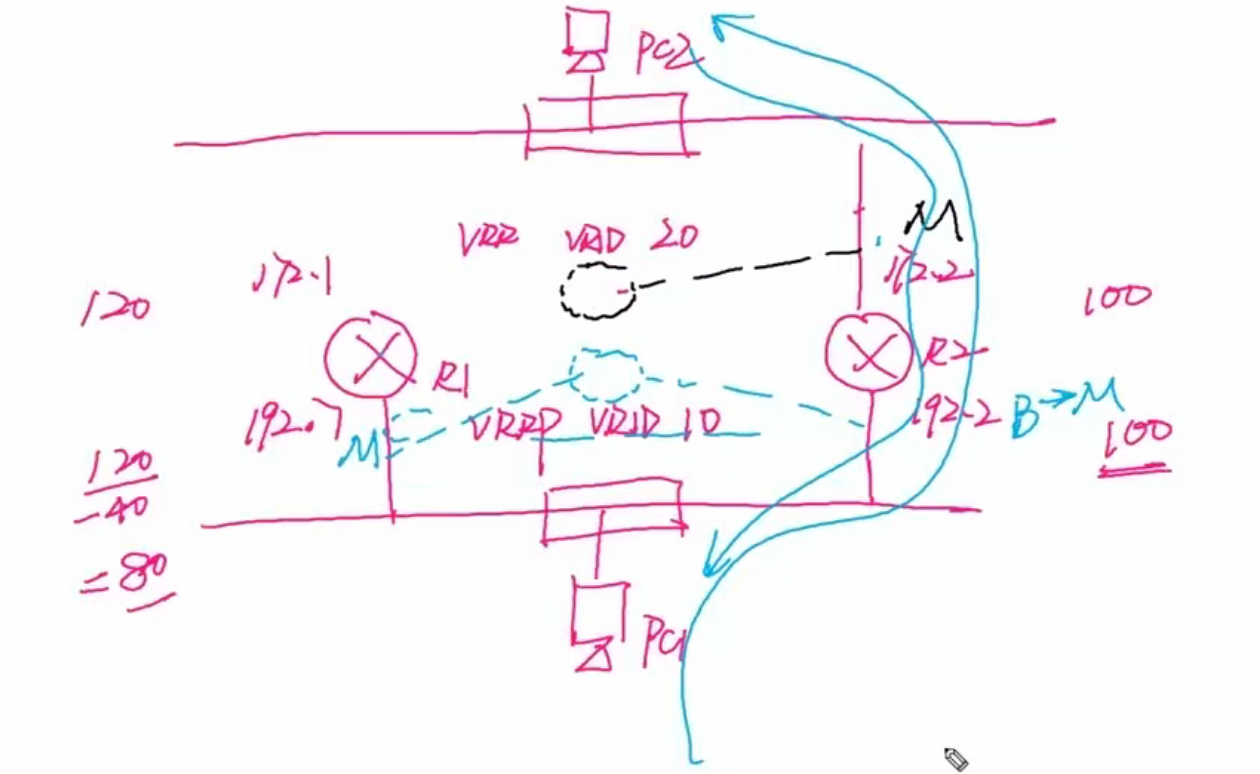

- 实战意义 ：你可以实现负载分担。例如，Router A 在 VLAN 10 的 VRRP 组 1 中是 Master，在 VLAN 20 的 VRRP 组 2 中是 Backup；Router B 则相反。这样流量可以分摊到两台设备上。
虚拟IP与虚拟MAC的协同：
- 虚拟IP（VIP）：这是对"上层"（用户主机）的承诺。所有主机的网关都指向这个永不变化的 IP。
- 虚拟MAC（VMAC） ：这是对"下层"（交换机）的标识。0000.5E00.01XX 是 IEEE 分配的 VRRP OUI。交换机通过学习，将 VMAC 的端口指向当前 Master 设备。
- 关键交互 ：当用户主机发送 ARP 请求问"VIP 的 MAC 是什么"时，只有 Master 会用自己的物理接口 MAC （注意：这里笔记有简化，实际过程更精巧 ）来回应一个 ARP Reply ，但这个 Reply 里携带的源 MAC 地址是虚拟MAC。这样主机和交换机的 ARP 表里，VIP 对应的就是 VMAC。所有去往网关的流量，二层帧的目的 MAC 都是 VMAC。
- 为什么这么设计？ 如果 Master 用物理 MAC 回应，当 Master 切换时，所有主机的 ARP 缓存需要超时或广播更新，切换时间长（分钟级）。而使用 VMAC，只要 Backup 成为新 Master，它立刻就能以同一个 VMAC 接收和处理数据帧，实现了秒级甚至亚秒级切换，对上层完全透明。

2. & 3. Master/Backup：状态机与角色行为

状态机 ：VRRP 协议本质是一个状态机，有三种状态：Initialize, Master, Backup。
- Initialize：初始状态或接口 shutdown。
- Master ：设备正在行使网关功能。它必须周期性（Advertisement Interval）发送 VRRP 通告报文，以宣告自己存活。
- Backup ：设备监听 Master 的通告。如果超过 Master-Down Timer 没收到通告，则认为 Master 失效，发起选举进入 Master 状态。
"静默"的深层原因：
- Backup 不响应 ARP 请求：这是为了防止 ARP 冲突和混乱。想象一下，如果两个设备都回应同一个 VIP 的 ARP，网络中就会存在两个"网关"，导致不可预知的转发行为。
- Backup 不处理目的为 VMAC 的数据帧：在二层，交换机已经将 VMAC 绑定到 Master 的物理端口，所以流量根本不会到达 Backup 的接口。Backup 即使收到，也会丢弃，这是协议栈的规则。

4. Master 选举：不仅仅是优先级

抢占模式（Preempt）：
- 默认开启。当更高优先级的 Backup 上线或恢复后，它会等待一个很短的时间（Skew Time），然后发送 VRRP 报文，触发重新选举，夺回 Master 身份。
- 可以关闭。关闭后，除非当前 Master 故障，否则即使高优先级的设备恢复，也不会抢夺 Master 身份。这适用于希望保持网络稳定的场景，避免因主设备短暂波动导致的反复切换。

5. Master-Down 计时器：可靠性数学

公式：3 * Advertisement_Interval + (256 - Priority) / 256
- 3 * Advertisement_Interval：这是基础检测时间 。连续错过 3 个通告报文，才认为 Master 故障。这是一种简单的容错机制，避免因单个报文丢失（网络拥塞）导致的误切换。
- Skew Time = (256 - Priority) / 256：这是偏移时间，单位是秒。
  - 设计精妙之处 ：优先级越高的设备，Skew Time 值越小。这意味着在 Master 失效后，优先级最高的 Backup 会最先超时，从而最先发起选举成为新 Master。这保证了选举的确定性和快速性，避免了多个 Backup 同时发起选举可能产生的冲突。

6. 报文：协议交互的载体

组播地址 224.0.0.18：
- 这是链路本地范围的管理组播地址（TTL=1），只在同一广播域（VLAN）内传播，不会被路由器转发。这保证了 VRRP 的会话仅限于直连的、需要参与冗余的几台设备之间，安全且高效。
目的MAC 0100.5E00.01XX：
- 这是将组播 IP 224.0.0.18 映射成的组播 MAC（根据 IEEE 规则）。注意，这里的 XX 也是 VRID。这个 MAC 用于传递 VRRP 协议报文本身 ，而前面提到的 0000.5E00.01XX 虚拟 MAC 是用于承载用户数据流量的。两者不同，不要混淆。

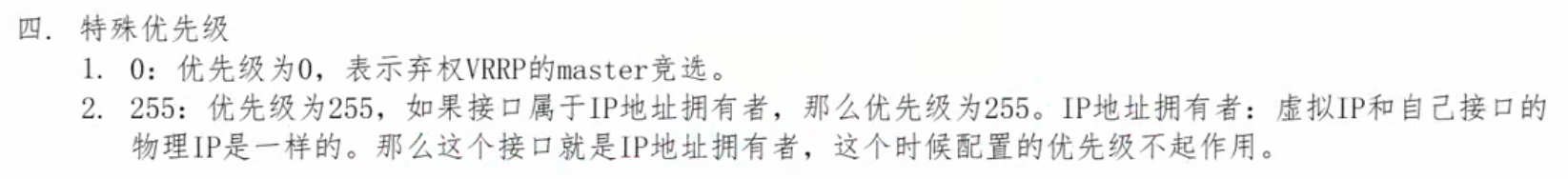

7. 优先级：控制的把手

0 的特殊用途 ：Master 如果想主动放弃身份（如管理员手动降级、或监控的上行链路失效），可以立即发送一个优先级为 0 的通告报文。Backup 收到后，会立即意识到 Master 主动退位，从而快速触发选举，无需等待 Master-Down 计时器超时。
255 的自动赋值 ：如果 VRRP 虚拟 IP 就是路由器接口配置的真实 IP （即 IP 地址所有者），则该路由器在此 VRRP 组中的优先级自动为 255，并且不可更改。这保证了拥有"真实地址"的设备在可用时永远为 Master，因为它的转发路径最优化（无需绕行）。
优先级与跟踪（Track） ：这是 VRRP 高级应用的核心 。可以配置监控上行链路或路由。如果被监控项失效，Master 或 Backup 可以自动降低自己的优先级。例如，Master 的上行出口断掉，它可以通过降低优先级触发切换，让拥有完好上行链路的 Backup 接管，实现端到端的可靠性，而不仅仅是网关设备本身的冗余。

关于优先级255的分析

https://chat.deepseek.com/share/vclmabtclkvpnbc74n

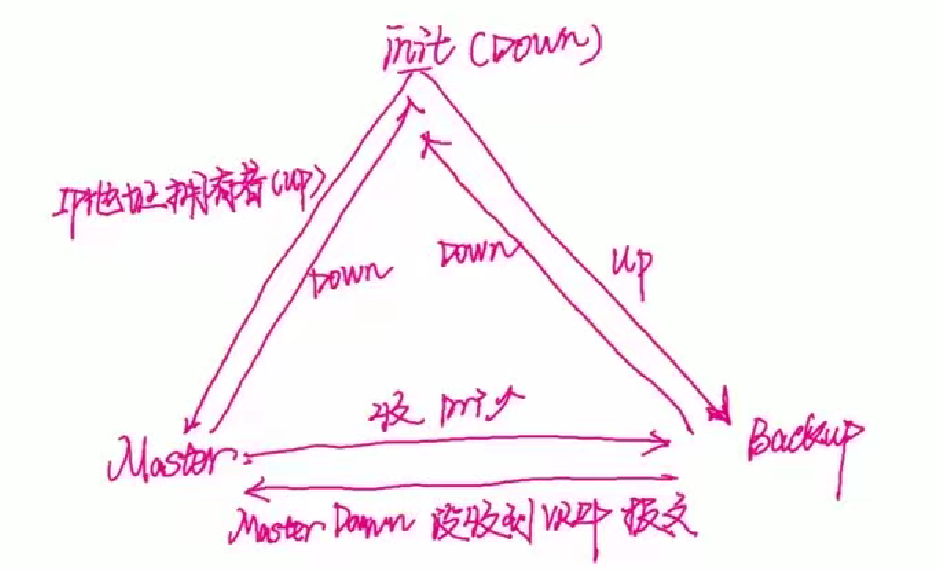

状态机

华为的HRP是想让VRRP从接口概念变成整机概念。如果是接口概念的话，可能会出现Master不同，需要通过track追踪才行。
