钢铁厂污水处理系统：疆鸿智能ETHERNET/IP转EtherCAT网关的工业网络集成应用

一、项目背景

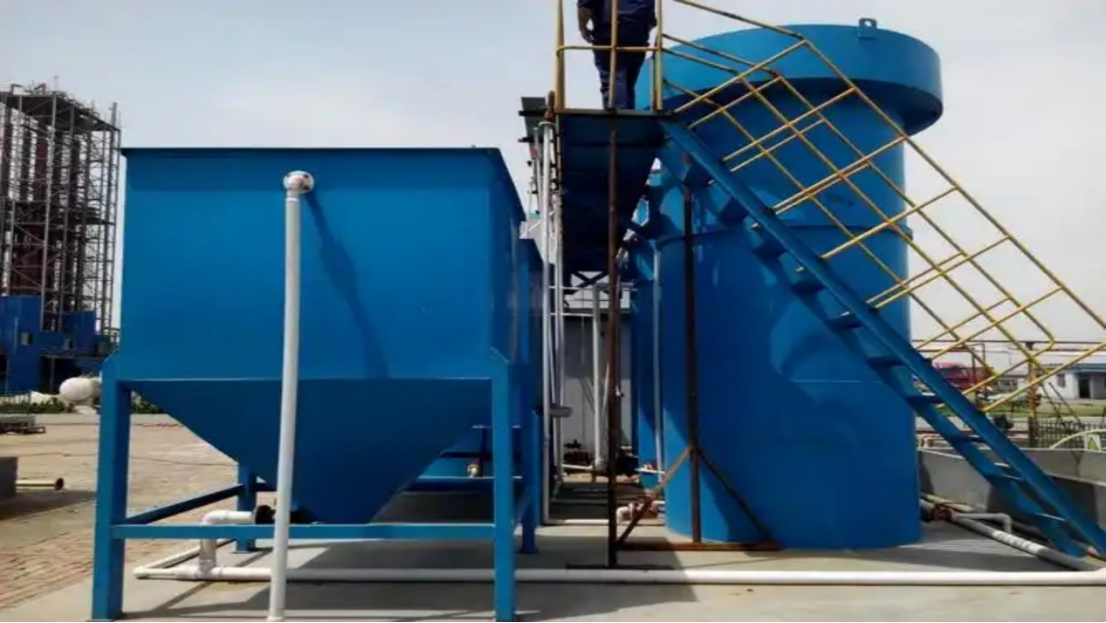

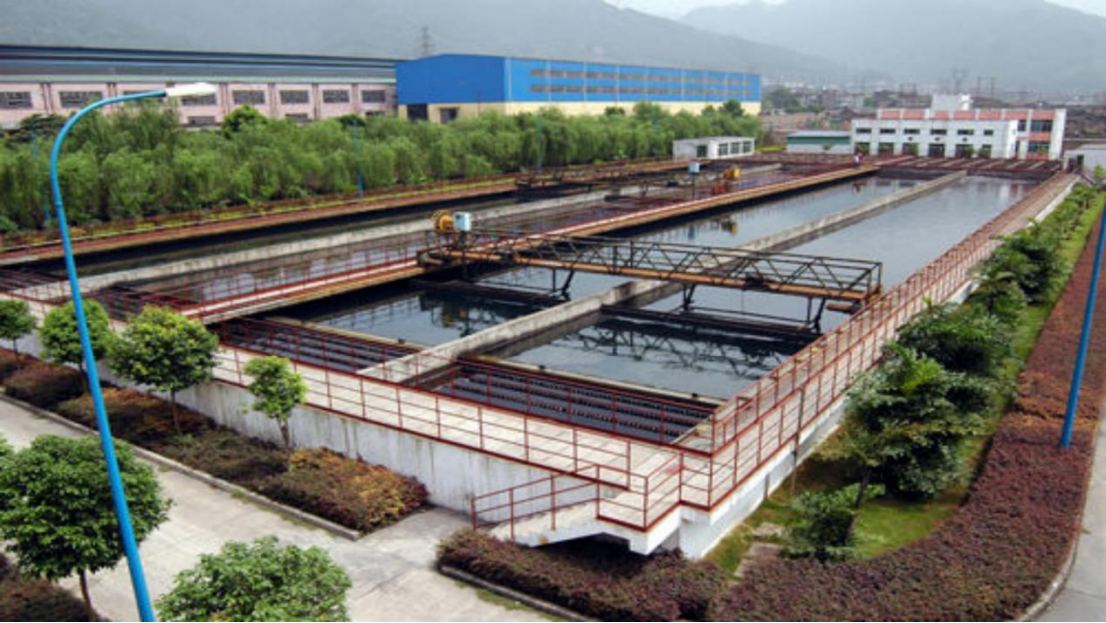

某大型钢铁联合企业为提高环保处理能力，新建一套智能化污水处理系统。该系统需实现水处理单元（包括加药装置、离心机、压滤机等）与全厂级罗克韦尔ControlLogix PLC控制系统的无缝集成。传统方案中，各设备采用多种通信协议，导致系统集成复杂度高、实时性差。为解决这一难题，项目采用高性能协议网关，实现ETHERNET/IP与EtherCAT网络之间的协议转换，构建统一、高效的控制网络架构。

二、项目核心设备与配置方案

（一）主要设备清单

罗克韦尔ControlLogix 5570系列PLC（主控制器）
ETHERNET/IP转EtherCAT协议网关（含双网络接口）
离心机单元（配备EtherCAT接口的伺服驱动器）
自动加药装置（集成EtherCAT从站模块）
板框压滤机（配置EtherCAT远程I/O模块）
水质监测仪表（通过EtherCAT耦合器接入）

（二）网络拓扑架构

系统采用"核心-边缘"两级网络结构：

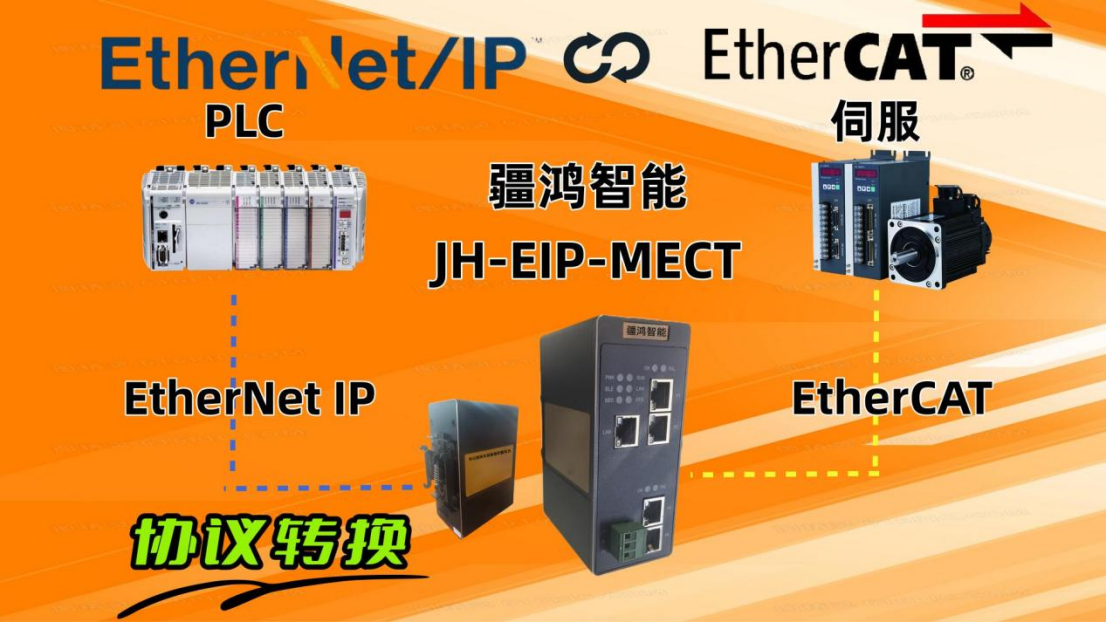

罗克韦尔PLC\]──ETHERNET/IP──\[协议网关\]──EtherCAT──\[水处理设备集群

│

├── $离心机伺服系统$

├── $加药装置控制器$

└── $压滤机及监测仪表$

网关作为网络枢纽，在ETHERNET/IP侧作为从站设备，通过CIP协议与ControlLogix PLC通信；在EtherCAT侧作为主站控制器，以分布式时钟机制同步驱动各从站设备。

（三）网关配置关键技术

网络参数设定：

ETHERNET/IP端：设定固定IP地址（192.168.1.100），与PLC同网段；配置Assembly实例，建立输入/输出数据映射区
EtherCAT端：扫描网络拓扑，自动识别从站设备；配置过程数据对象（PDO），设定同步管理器参数

数据映射配置：

在网关配置软件中建立双向数据通道，将PLC的INT和REAL数据类型转换为EtherCAT从站可处理的字节流。关键映射包括：

加药泵频率控制字（PLC→网关→变频器）
离心机转速反馈值（编码器→网关→PLC）
水质参数（pH/浊度传感器→网关→PLC）

实时性优化：

配置EtherCAT分布式时钟，设置同步周期为2ms，确保各执行器同步精度优于1μs。在网关中启用数据预处理功能，减轻PLC运算负荷。

三、应用效果与技术价值

项目实施后，系统取得了显著成效：

通信性能提升

网关的引入使网络响应时间从原有的150ms缩短至8ms，数据包传输成功率提升至99.99%。EtherCAT的分布式时钟机制确保32台从站设备同步误差小于50ns，显著提高了加药与分离工序的协调性。

系统集成简化

协议网关统一了异构网络，使PLC程序无需针对不同设备编写多种通信指令。原需开发的4种通信驱动减少为1种，编程工作量降低65%，调试周期缩短40%。

维护与扩展性增强

网络结构清晰化后，故障定位时间平均减少70%。新增设备仅需在EtherCAT链路上增加节点，无需修改PLC网络配置，系统扩展成本降低30%。

数据处理优化

网关内置的数据缓存与预处理功能，使PLC扫描周期从50ms优化至20ms，控制精度提高的同时，为后续纳入高级控制算法预留了算力空间。

该方案的成功实施，为钢铁行业环保设施的智能化改造提供了可复用的网络集成范例，通过协议转换技术打破了自动化设备间的数据孤岛，实现了控制系统的扁平化、高效化管理，具有显著的技术先进性和行业推广价值。
