【显微成像】CCD适配器（Charge-Coupled Device Adapter）

标签 ：#显微成像 #CCD适配器 #科学相机 #光学仪器 #图像采集 #显微镜附件 #C-Mount #数字病理

从目视观察到数字图像的跨越

在传统显微分析中，科研人员通过目镜直接观察样本，但这种方式无法保存图像、进行定量分析或共享结果。随着数码技术的发展，CCD（Charge-Coupled Device，电荷耦合器件）和CMOS（Complementary Metal-Oxide-Semiconductor，互补金属氧化物半导体）相机 已成为显微镜的标准外设。然而，直接将相机安装到显微镜上并不能获得理想图像------这就是CCD适配器（也称为C-Mount适配器或相机适配器）发挥作用的地方。

显微镜CCD：

主要由CCD图像传感器、光学镜头、信号处理电路和接口组成。CCD传感器负责光电转换，将光信号转为电信号；光学镜头聚焦成像；信号处理电路进行模数转换和图像增强；接口用于数据传输。部分CCD还配有制冷装置以降低噪声。

一、什么是CCD适配器？

CCD适配器（Charge-Coupled Device Adapter） 是连接显微镜光学端口与数码相机之间的精密机械-光学接口装置。它不仅仅是一个简单的"转接环"，而是包含光学透镜组的复杂组件，负责将显微镜产生的中间像面精确地投射到相机传感器的感光面上。

二、核心功能与工作原理

1. 像面匹配与中继成像

显微镜本身产生的图像位于一个特定的"中间像平面"上。CCD适配器内部的光学系统（称为中继透镜或成像透镜）将这个像面重新成像到相机传感器的表面，确保整个视场清晰对焦。

2. 倍率校正与视场控制

适配器通常提供特定的放大倍率（如0.5X、1X、2X等），这个倍率会与显微镜物镜的标称倍率相乘，得到相机传感器的实际总放大倍率。选择合适的适配器倍率可以确保：

• 显微镜的完整视场恰好覆盖相机传感器
• 避免图像边缘暗角或信息丢失
• 优化像素分辨率（每个显微镜分辨单元对应足够多的相机像素）

3. 接口标准化

显微镜厂商和相机厂商的接口各不相同。CCD适配器提供了标准化的连接：

• 显微镜端：通常为直径23.2mm、25mm、30mm或更宽的卡口
• 相机端 ：最常用的是C接口（C-Mount），这是一种螺纹接口（1英寸直径，32TPI螺纹），也有F接口、CS接口等

4. 光学性能优化

高质量的CCD适配器采用：

• 消色差透镜组：减少色差，保证色彩准确
• 抗反射镀膜：增加透光率，减少眩光和鬼影
• 平行光路设计：保持图像均匀性

三、CCD适配器与三目镜筒的协同工作

在配备三目镜筒的显微镜系统中，CCD适配器扮演着至关重要的角色：

显微镜光路：物镜 → 三目镜筒 → [分光装置] → CCD适配器 → 相机传感器

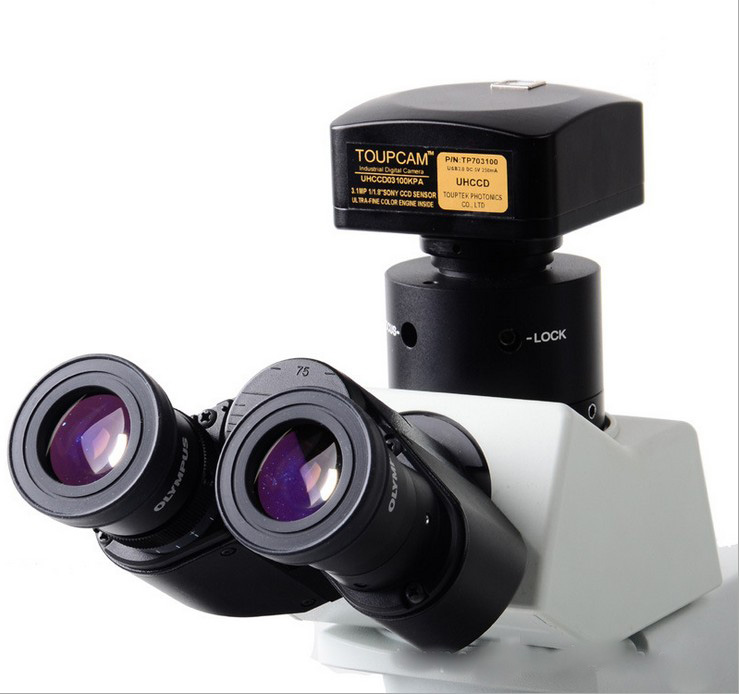

1. 安装位置：适配器直接安装在三目镜筒的垂直或倾斜相机端口上
2. 分光兼容性：适配器的光学设计需要考虑三目镜筒的分光特性（如50/50分光），确保到达相机的光线足够且均匀
3. 瞳距调节：某些高级适配器允许微调，以匹配相机传感器的精确位置

四、关键参数与选购要点

技术参数解析：

• 适配器倍率：最常见的是1X（直接成像）和0.5X（缩小成像，扩大视场）
• 接口类型：确认显微镜端口规格和相机接口规格
• 传感器尺寸兼容性：必须匹配相机的传感器尺寸（1/2"、2/3"、1"等）
• 工作距离：适配器自身的长度，影响整体机械稳定性
• 透镜质量：多层镀膜>单层镀膜>无镀膜

选购指南：

1. 明确相机传感器尺寸：这是选择适配器倍率的主要依据
2. 考虑物镜分辨率：遵循"奈奎斯特采样定理"，适配器倍率应使相机像素尺寸小于显微镜最小分辨特征的一半
3. 确认接口兼容性：测量或查阅显微镜相机端口的精确尺寸
4. 品牌匹配性：原厂适配器兼容性最好，第三方厂商（如Navitar、Thorlabs）提供更多灵活性
5. 预算与需求平衡：科研级应用需要高光学质量，教学应用可选用经济型产品

五、实际应用场景

1. 科研领域

• 细胞生物学：活细胞长时间动态记录
• 材料科学：微结构表征与尺寸测量
• 病理学：数字切片制作与远程诊断

2. 工业检测

• 半导体：晶圆缺陷检测
• 制造业：精密零件尺寸测量

3. 教育领域

• 教学演示：实时共享显微图像
• 学生实验：数字图像记录与报告制作

六、常见问题与解决方案

Q1：图像边缘模糊或暗角

• 可能原因：适配器倍率过高，或与相机传感器尺寸不匹配
• 解决方案：更换更低倍率（如0.5X）的适配器，或选择针对全画幅传感器设计的适配器

Q2：颜色偏差或对比度低

• 可能原因：适配器透镜质量差，或镀膜损坏
• 解决方案：更换高质量消色差适配器，清洁光学表面

Q3：无法同时满足观察和拍摄需求

• 可能原因：三目镜筒分光比例不合适
• 解决方案：选择分光可调的三目镜筒，或使用带光路切换的适配器

七、未来发展趋势

1. 智能化适配器：集成自动对焦、光强调节功能
2. 多光谱成像专用适配器：针对荧光、偏振等特殊显微技术优化
3. 通用型模块化设计：一套适配器兼容多种显微镜和相机
4. 无线图像传输集成：适配器内直接集成Wi-Fi传输模块

结论

CCD适配器虽是小部件，却是连接传统光学显微镜 与现代数字成像系统的关键桥梁。正确选择和配置CCD适配器，能够最大限度地发挥显微镜的光学性能和相机的数字优势，将微观世界的细节真实、准确地转化为可分析、可共享、可保存的数字图像。在科学研究和工业检测日益数字化的今天，理解并重视这个"小部件"的"大作用"，是每个显微成像工作者必备的专业素养。

---
