Solidworks练习37-旋转、拉伸切、阵列

Solidworks练习37-旋转、拉伸切、阵列

图 1

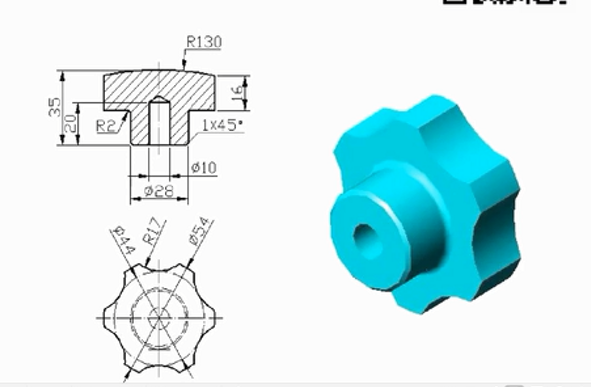

所用到的命令:旋转、拉伸切、阵列。

图 2

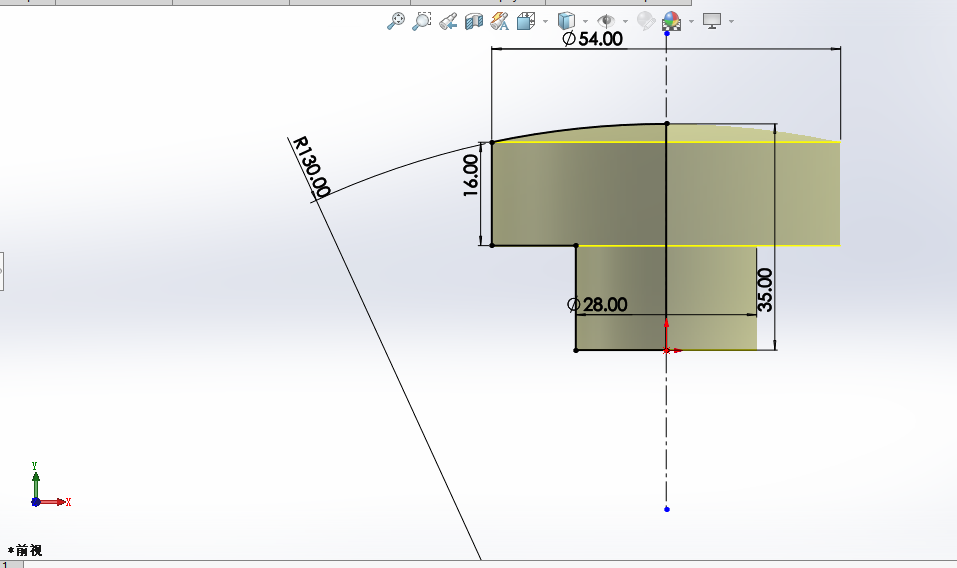

选择前视基准面草图绘制,尺寸见图所示

图 3

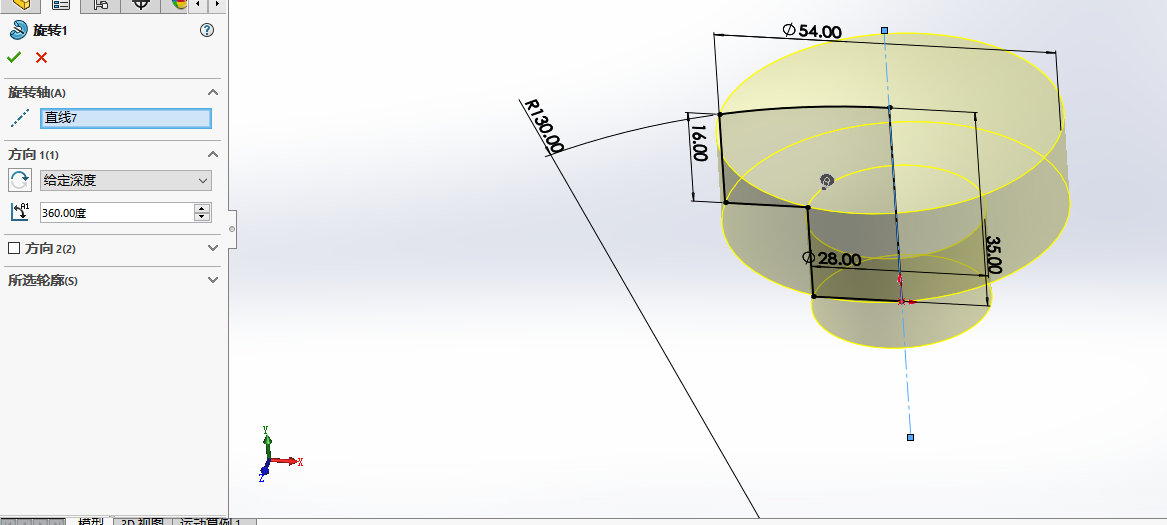

选择凸台旋转,拉伸尺寸见图所示

图 4

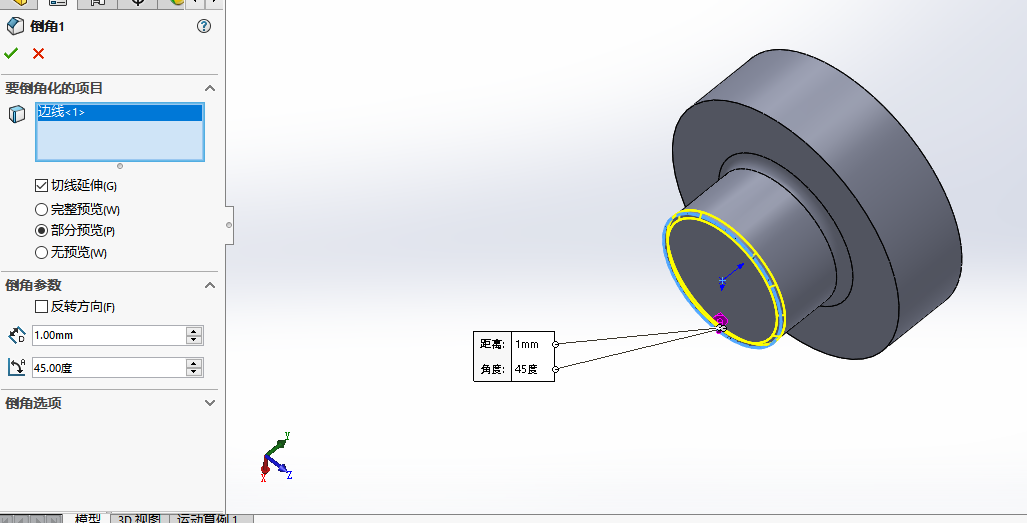

选择倒角,尺寸见图所示

图 5

选择倒角,尺寸见图所示

图 6

选择下表面草图绘制,设置见图所示

图 7

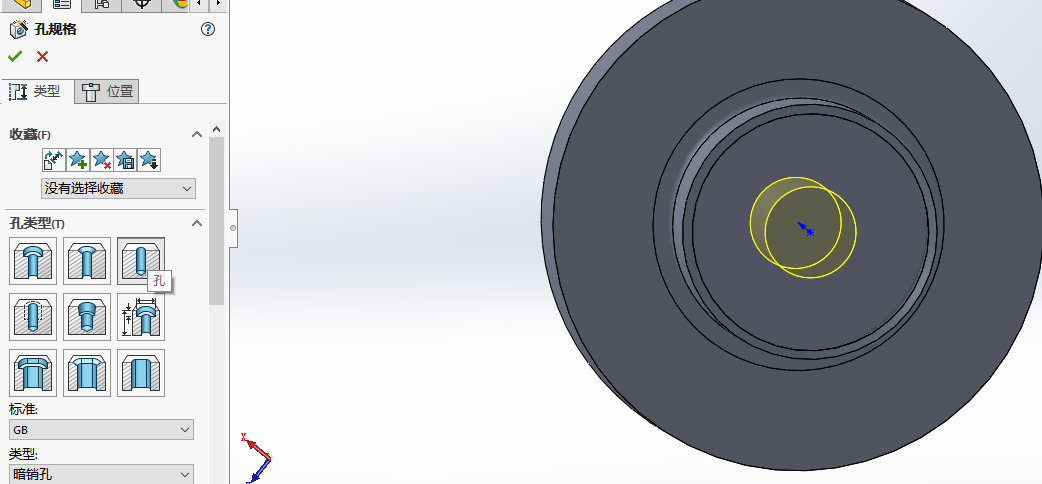

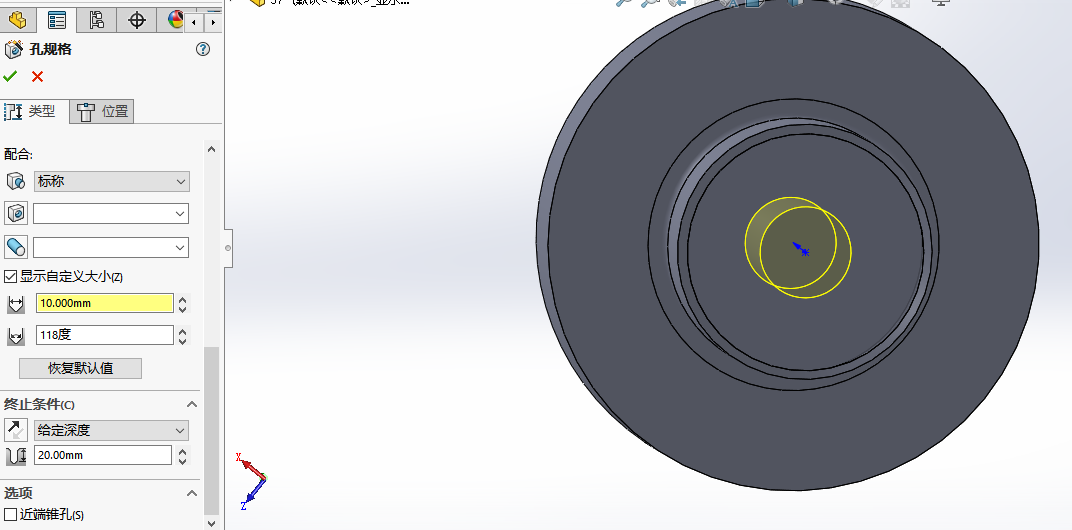

选择异性孔向导,设置见图所示

图 8

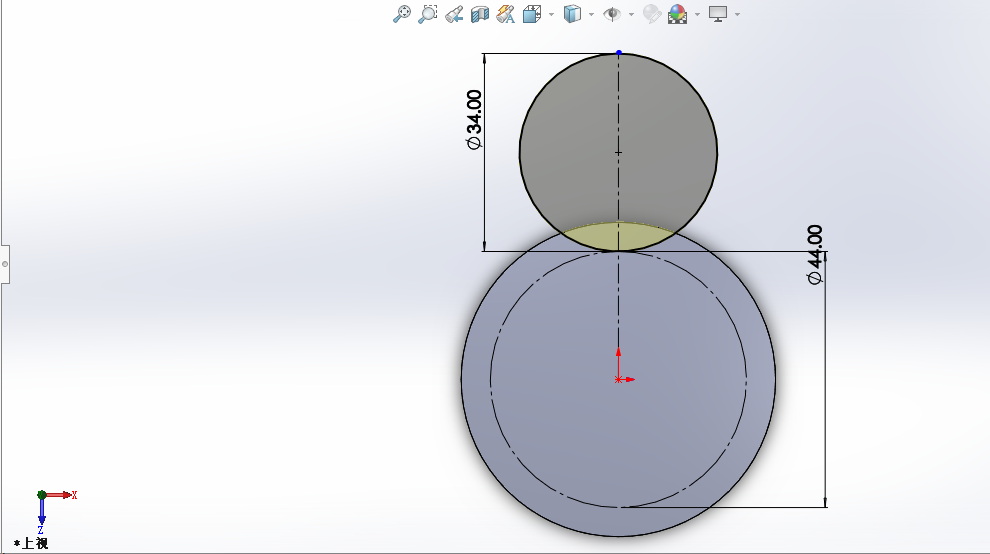

选择上视基准面,尺寸如图所示

图 9

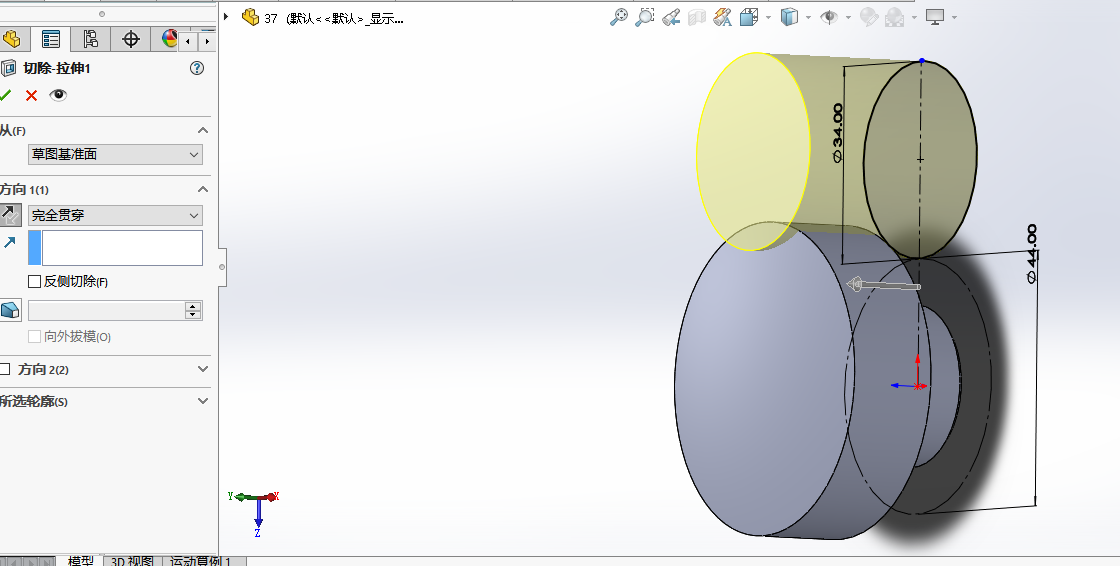

选择凸台拉伸切除,尺寸如图所示

图 10

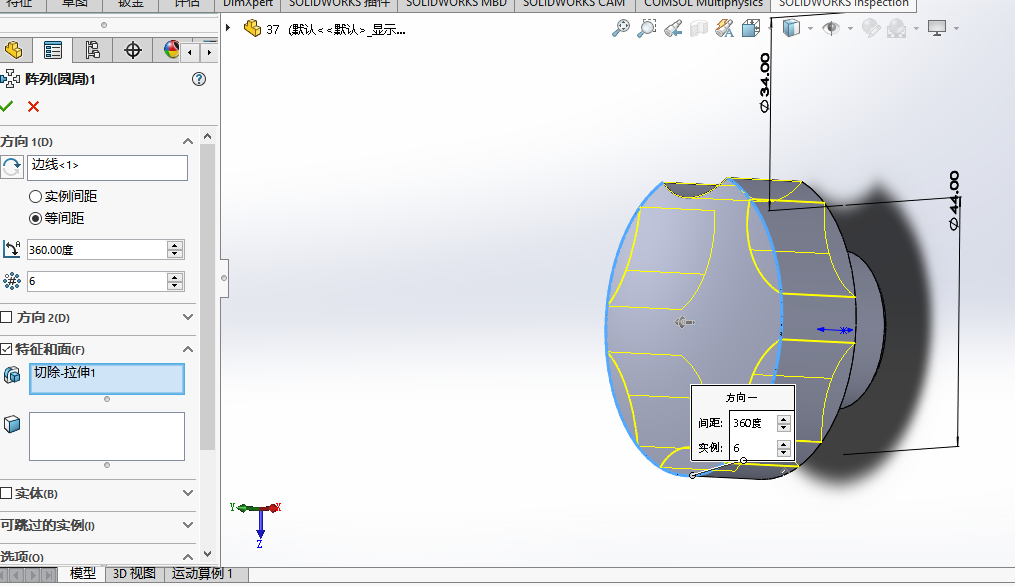

选择圆周阵列,尺寸如图所示

图 11

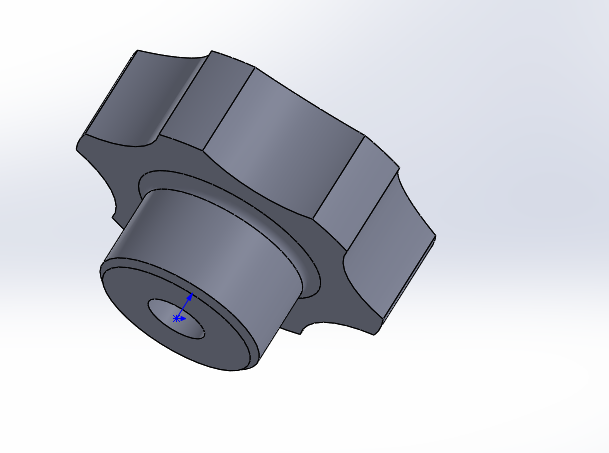

设置完成后如图所示

图 12
