移远EC20对UAC音频设备识别分析

首先分析AT+QCFG="USBCFG",0x2C7C,0x0125,1,1,1,1,1,0,1这个指令

我执行发现返回ERROR

而且发现

复制代码

#查看配置
AT+QCFG="USBCFG"
返回
+QCFG: "usbcfg",0x2C7C,0x0125,1,1,1,1,1,0

注意，这里如果只有6个数字，大部分文章提到必须7个数字才支持

怀疑硬件或者固件不支持，EC20CEFAGR06A06M4G这个低版本不支持，固件升级到A15支持了

含义：倒数第二个参数是启用 adb，倒数第一个参数是启用 UAC。

查看固件发现我的固件版本低

复制代码

ATI

Quectel
EC20F
Revision: EC20CEFAGR06A06M4G

发现网上公开的固件有 EC20CEFAGR06A08M4G和EC20CEFAGR06A15M4G

先升级到A08

复制代码

ATI

Quectel
EC20F
Revision: EC20CEFAGR06A08M4G

AT+QCFG="USBCFG"这个返回还是6位数

在升级到A15

复制代码

ATI

Quectel
EC20F
Revision: EC20CEFAGR06A15M4G

AT+QCFG="USBCFG"这个返回变7位数了，支持启用UAC音频了

在centos7(3.10.0内核)下查看音频列表

复制代码

[root@192 ~]# aplay -L
null
    Discard all samples (playback) or generate zero samples (capture)
default:CARD=AudioPCI
    Ensoniq AudioPCI, ES1371 DAC2/ADC
    Default Audio Device
sysdefault:CARD=AudioPCI
    Ensoniq AudioPCI, ES1371 DAC2/ADC
    Default Audio Device
front:CARD=AudioPCI,DEV=0
    Ensoniq AudioPCI, ES1371 DAC2/ADC
    Front speakers
rear:CARD=AudioPCI,DEV=0
    Ensoniq AudioPCI, ES1371 DAC1
    Rear speakers
surround40:CARD=AudioPCI,DEV=0
    Ensoniq AudioPCI, ES1371 DAC2/ADC
    4.0 Surround output to Front and Rear speakers
iec958:CARD=AudioPCI,DEV=0
    Ensoniq AudioPCI, ES1371 DAC2/ADC
    IEC958 (S/PDIF) Digital Audio Output

没有出现hw:CARD开头的硬件，难道是硬件坏了？

根据其他文章发现，可能和linux内核有关，测了几个发行版

Rocky8(4.18内核)

复制代码

aplay -L 返回(4.18内核)
null
    Discard all samples (playback) or generate zero samples (capture)
default
    Default Audio Device
sysdefault
    Default Audio Device
default:CARD=Android
    Android, USB Audio
    Default Audio Device
sysdefault:CARD=Android
    Android, USB Audio
    Default Audio Device
front:CARD=Android,DEV=0
    Android, USB Audio
    Front output / input
surround21:CARD=Android,DEV=0
    Android, USB Audio
    2.1 Surround output to Front and Subwoofer speakers
surround40:CARD=Android,DEV=0
    Android, USB Audio
    4.0 Surround output to Front and Rear speakers
surround41:CARD=Android,DEV=0
    Android, USB Audio
    4.1 Surround output to Front, Rear and Subwoofer speakers
surround50:CARD=Android,DEV=0
    Android, USB Audio
    5.0 Surround output to Front, Center and Rear speakers
surround51:CARD=Android,DEV=0
    Android, USB Audio
    5.1 Surround output to Front, Center, Rear and Subwoofer speakers
surround71:CARD=Android,DEV=0
    Android, USB Audio
    7.1 Surround output to Front, Center, Side, Rear and Woofer speakers
iec958:CARD=Android,DEV=0
    Android, USB Audio
    IEC958 (S/PDIF) Digital Audio Output

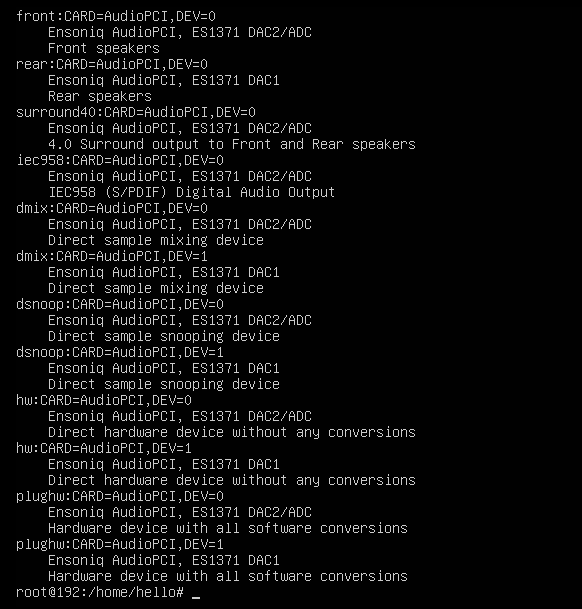

ubuntu14.04.6 (4.4.0内核) CARD=Audo PCI,DEV=0

ubuntu14.04 (3.13.0内核) CARD=Android,DEV=0

可见3.13也能显示hw

根据分析，问题可能出现在3.10内核无法原生支持 UAC2 Gadget ，这个驱动从3.11内核开始支持，差了一个小版本。
