一、DS18B20温度采集器
1.DS18B20
参数指标：
- 测量范围（量程）：-55℃ - 125℃
- 精度：± 0.5 摄氏度
- 分辨率（精度）
9位：0.5 ℃
10位： 0.25 ℃
11位：0.125 ℃
12位（默认）： 0.0625 ℃
4.工作电压：3V - 5V

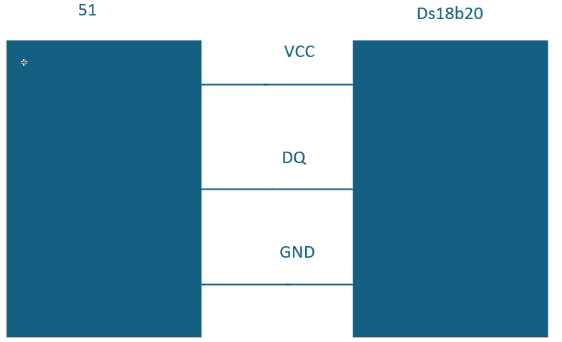

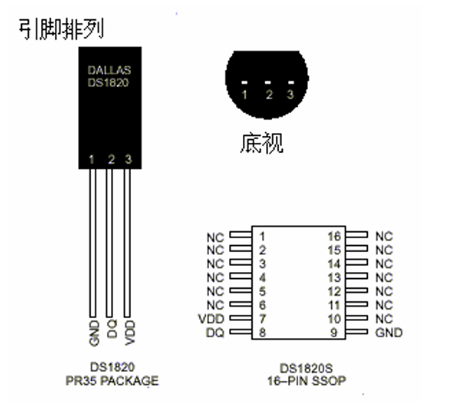

传感器引脚及温度传感器原理图：
通讯方式
通过一根IO信号线进行通信，GPIO单总线
ds18b20温度采集流程
ds18b20操作时序图
1.复位时序
- 主机拉低总线大于480us（复位脉冲）
- 主机拉高总线，转换输入模式
- ds18b20 在 15-60 us去检测是否出现上升沿
- ds18b20 在 60 - 240 us内拉低总线（存在脉冲）
- 最后拉高总线，总线空闲状态呈高电平

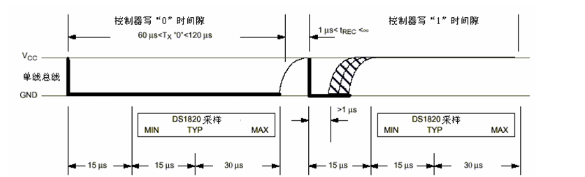

2.写时序
写0：
- 主机将总线拉低至少60us
- ds18b20在60us内去采样，采到低电平，则代表主机向ds18b20
发送了一个bit'0' - 最后主机将总线拉高
写1：
- 主机将总线拉低大于1us
- 主机释放总线，将总线拉高
- 主机延时至少45us，确保ds18b20能够采样到一个高电平

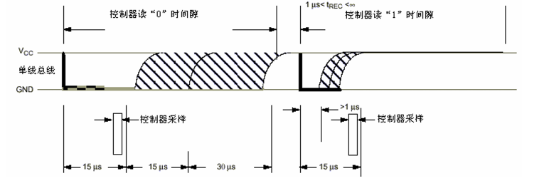

3.读时序
- 主机将总线拉低大于1us
- 主机立刻释放总线，将总线拉为高电平
- 主机大约在15us左右进行采样
- 采到低电平，代表读到了0，才到高电平，代表读到1
