51单片机入门（4温度采集：DS18B20）

一、DS18B20

数字温度传感器，半双工， 异步， 串行

二、传感器参数

功能：温度采集

量程：-55℃ - 125℃

精度：±0.5℃

工作电压：3V - 5.5V

分辨率：12位 0.0625

分辨率：传感器对温度变化的敏感程度

9位 0.5℃

10位 0.25℃

11位 0.125℃

12位 0.0625℃（默认）

三、操作ROM 命令

1. 读ROM （0x33）

2. 搜索ROM （0xF0）

3. 匹配ROM （0x55）

4. 跳过ROM （0xCC）

5. 报警搜索 （0xEC）

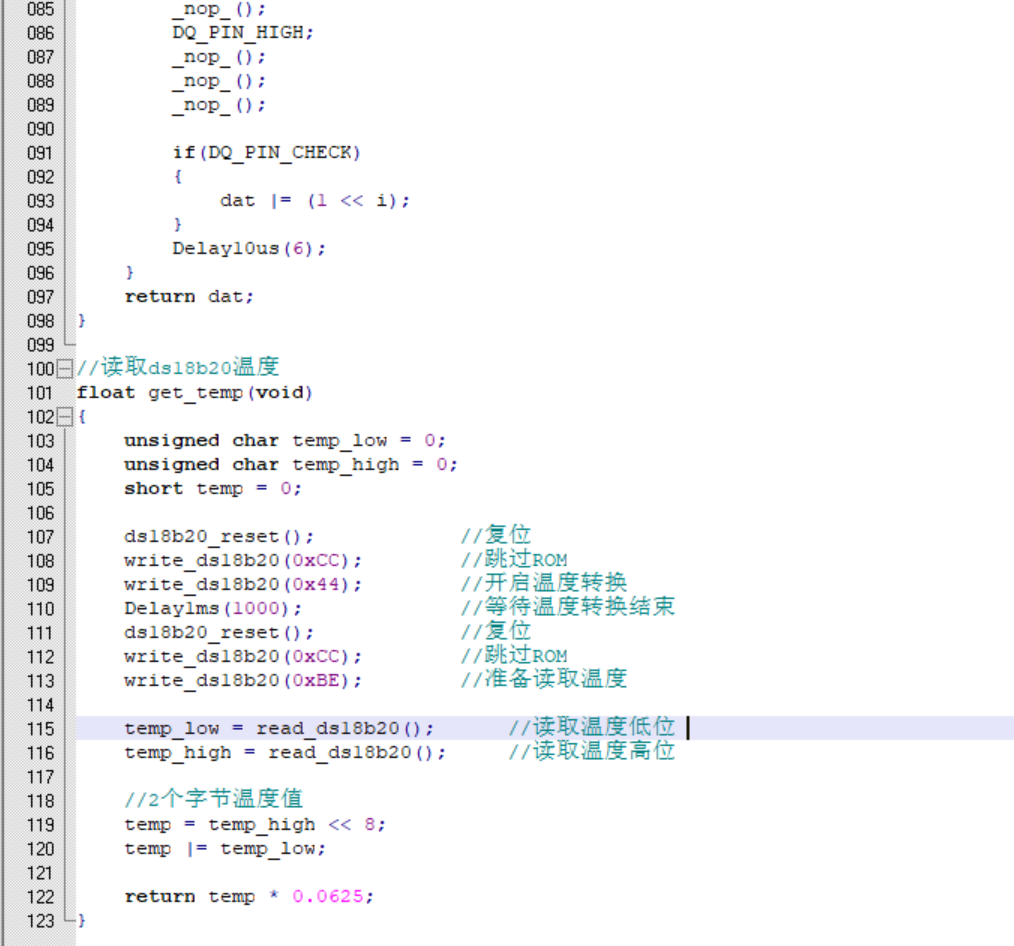

四、ds18b20 采集温度完整流程

1. 复位 ds18b20_reset();

2. 发送0xCC,跳过ROM write_ds18b20(0xCC);

3. 发送0x44，开启温度转换 write_ds18b20(0x44);

4. 延时1s

5. 复位 ds18b20_reset();

6. 发送0xCC，跳过ROM write_ds18b20(0xCC);

7. 发送0xBE，读取温度 write_ds18b20(0xBE);

8. 读取两个字节温度 read_ds18b20()；

五、 ds18b20 时序

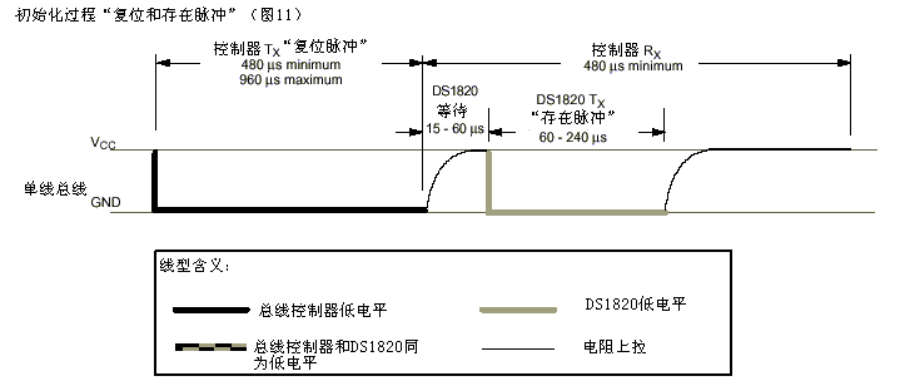

1、复位时序

（1）主机先将总线拉低至少480us，再释放总线，代表主机发送了一个复位脉冲

（2）主机如果在60-240us检测到总线出现低电平，代表ds18b20回复了一个存在脉冲

（3）ds18b20最终释放总线，总线为高电平

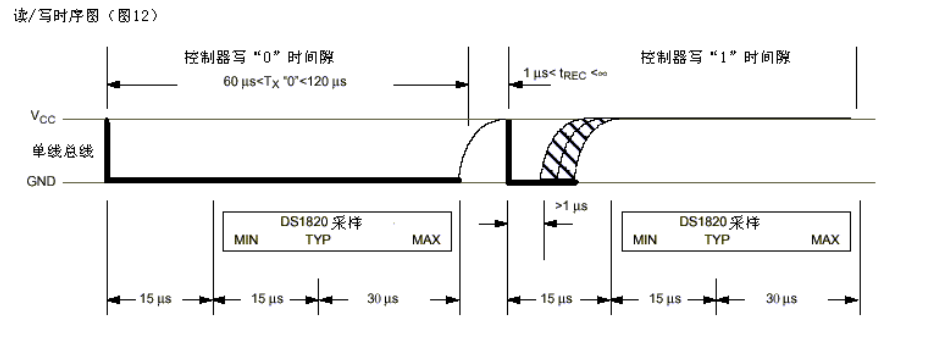

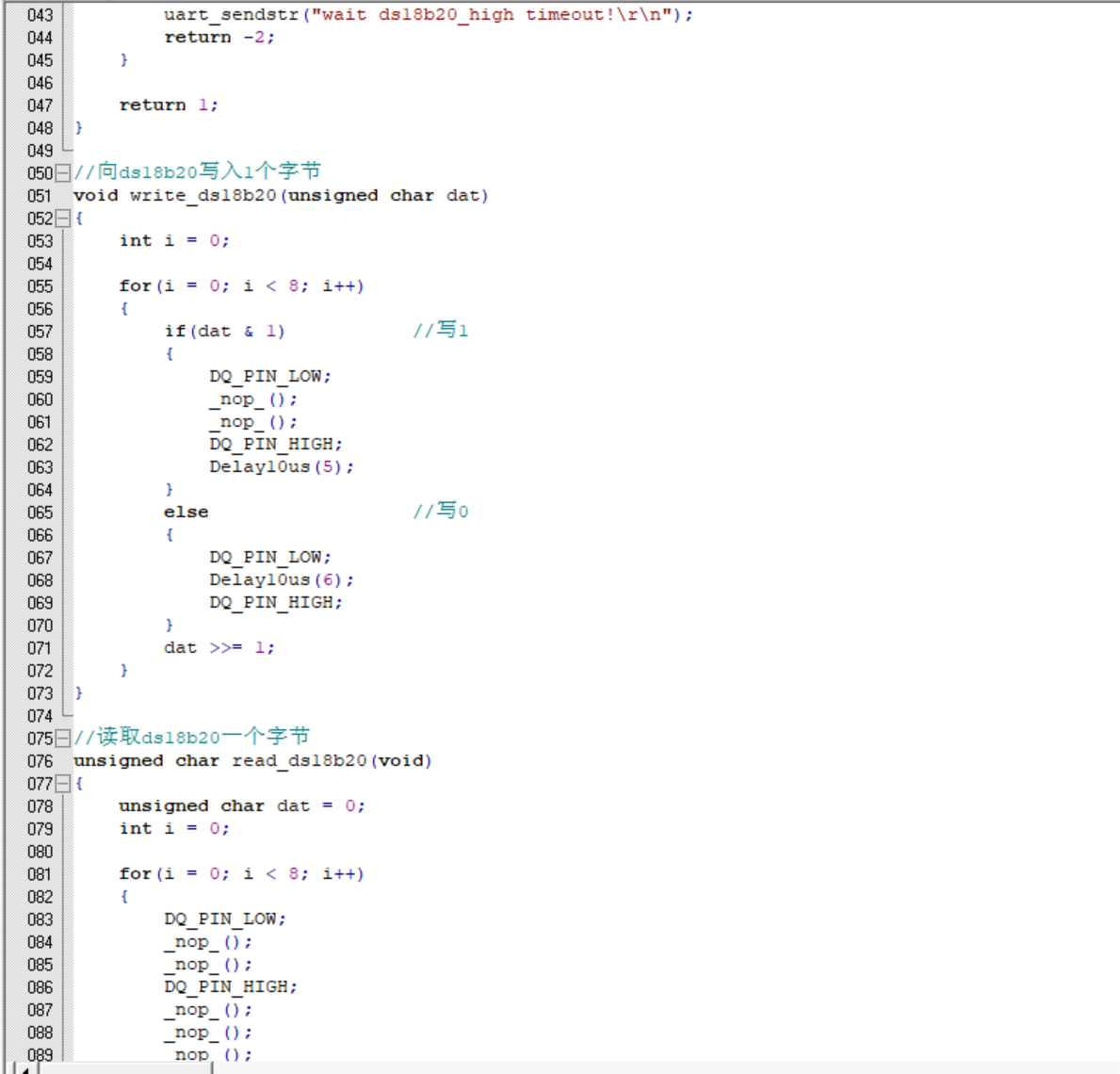

2、写时序

写0时序：

（1）主机将总线拉低大于60us

（2）ds18b20在60us内进行采样，如果采到低电平，代表主机发送了一个0

（3）主机释放总线，将引脚拉高

写1时序：

（1）主机将总线拉低大于1us

（2）主机释放总线，将引脚拉高

（3）ds18b20在45us内进行采样，如果采到高电平，代表主机发送了一个1

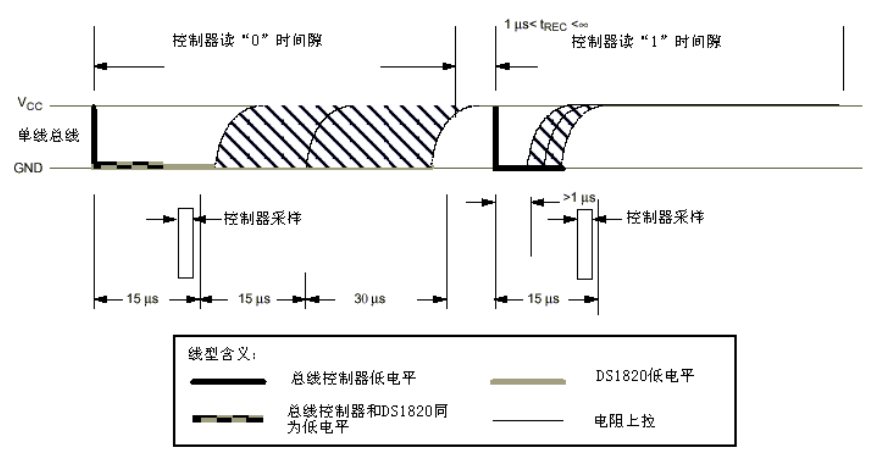

3、读时序

（1）主机将总线拉低大于1us，释放总线，引脚变为高电平

（2）主机再15us内进行采样

（3）若采到一个高电平，代表读到1，若采到低电平，代表读到0

（4）最终ds18b20释放总线

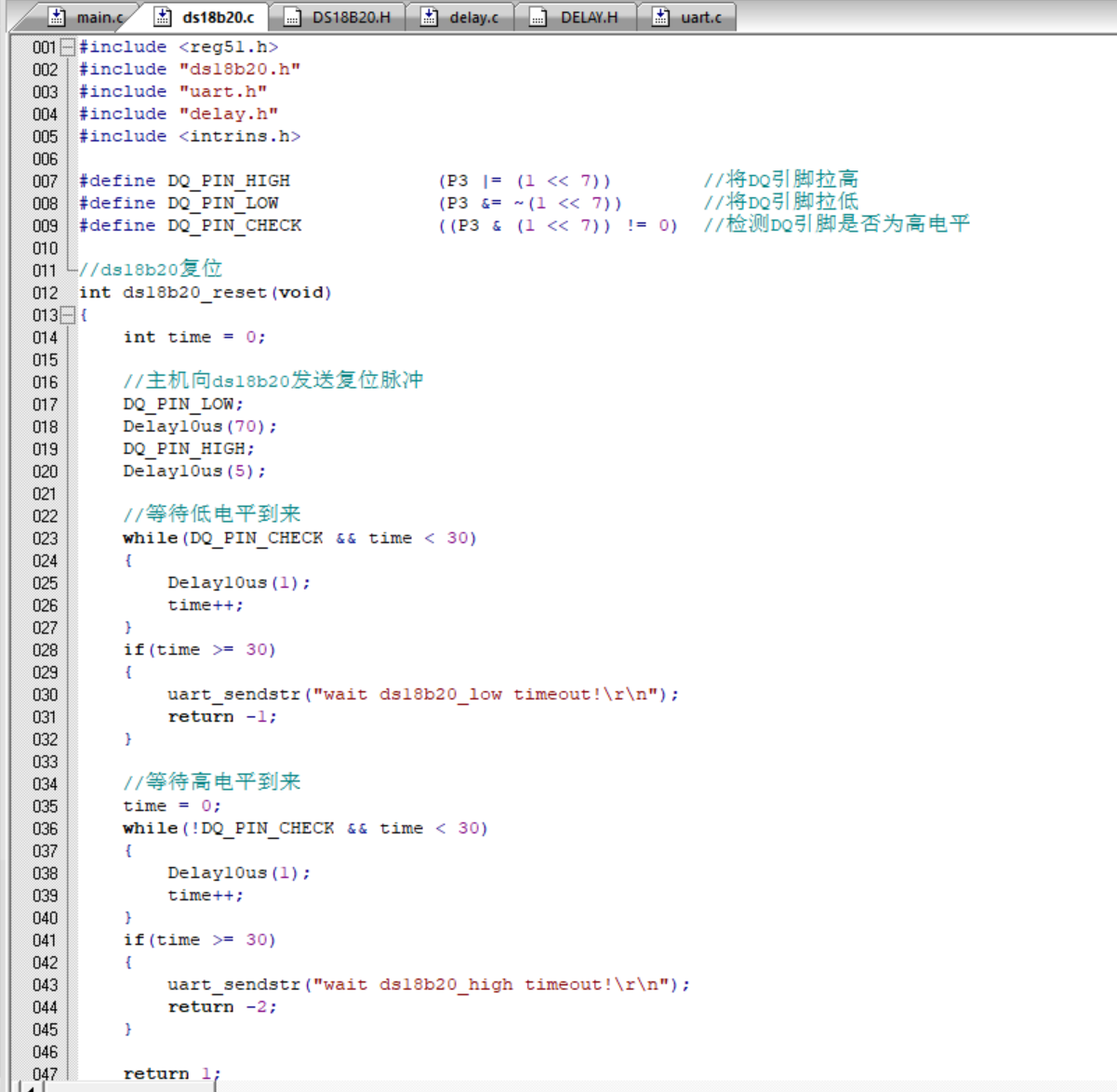

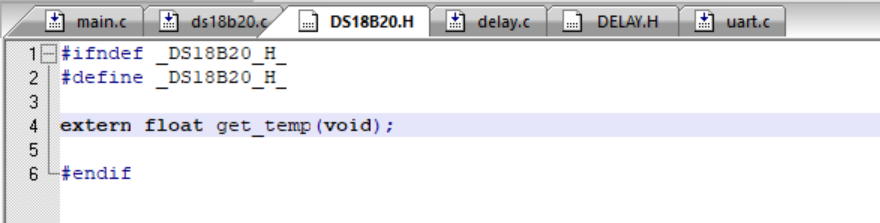

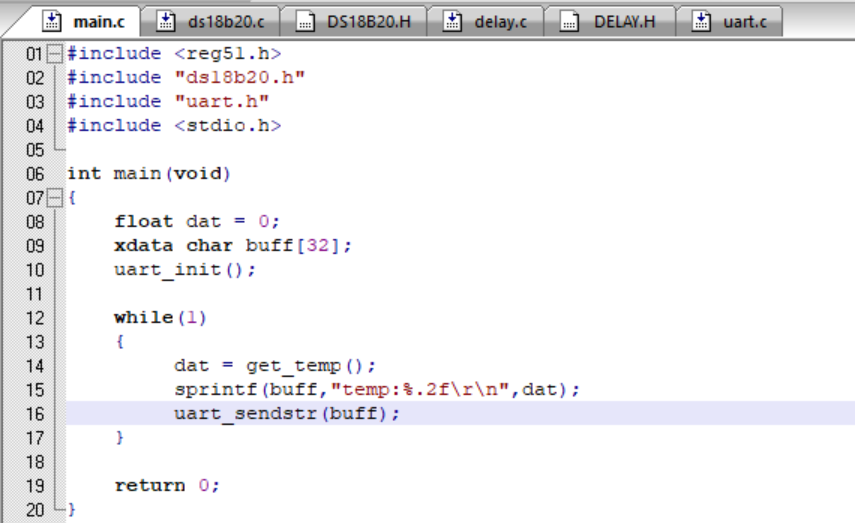

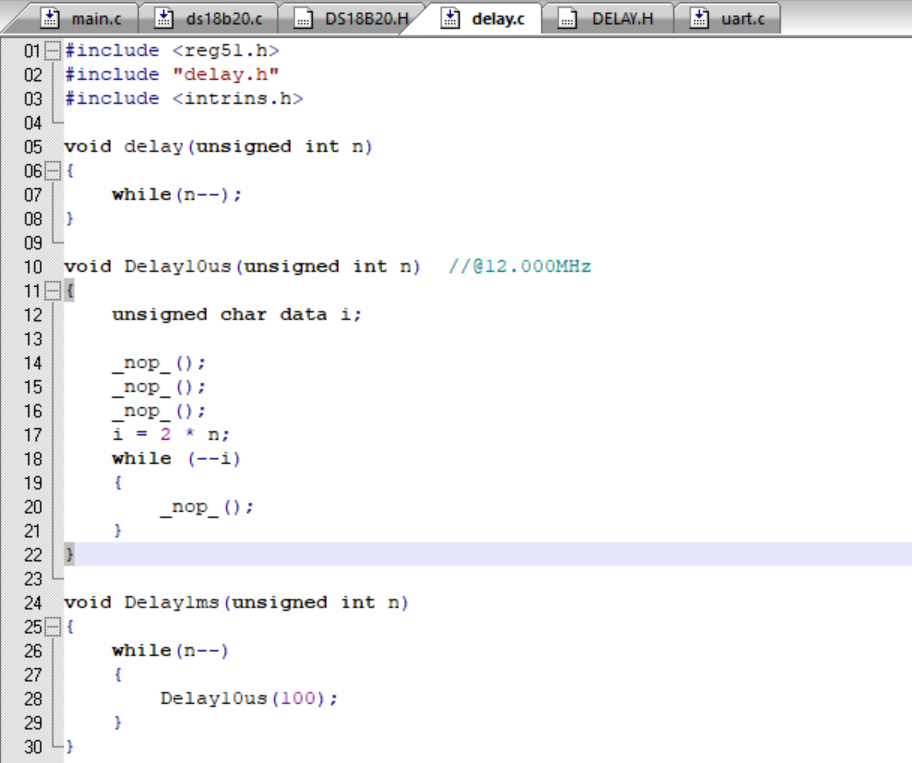

-----使用示例
