HCIP中mgre的练习题

maosheng11462026-01-16 14:15

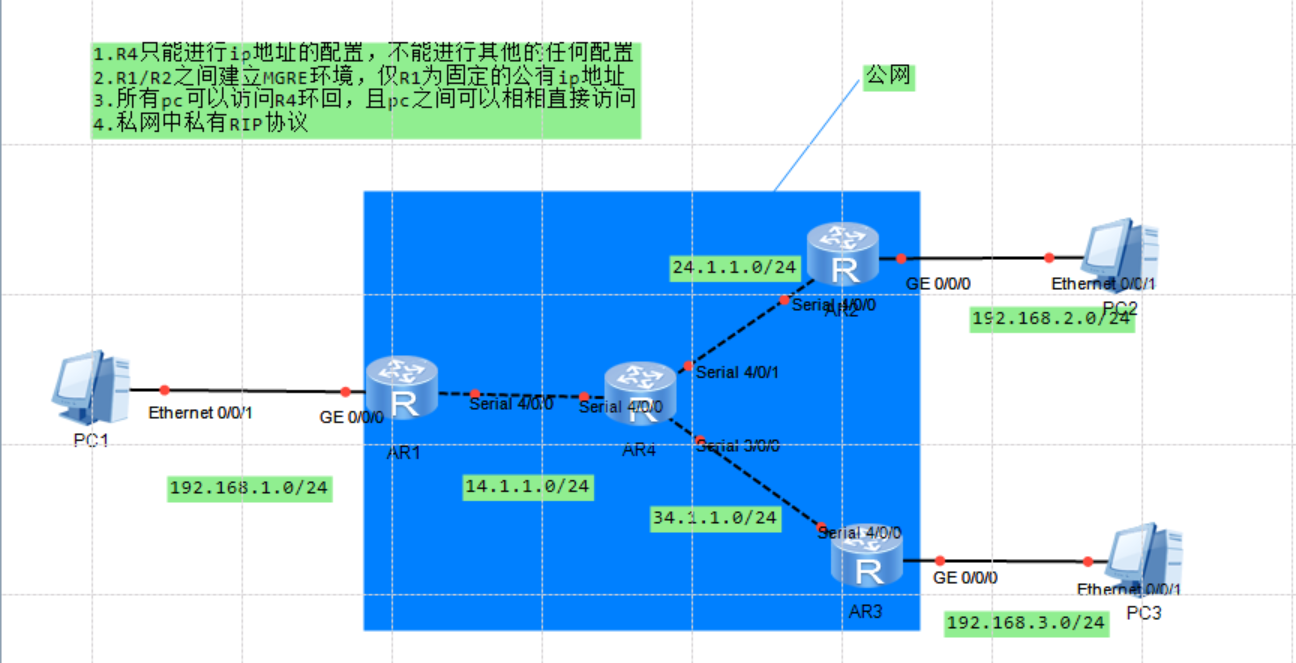

题目：

分析：

1.配置相对应的ip地址

2.配置路由条目

3.进行nat配置

4.进行mgre的配置

5.补充路由条目

解题过程：

1.配置ip

这是基础配置，是要会的哦，所以我就不详细讲解了直接放图了。

R1：

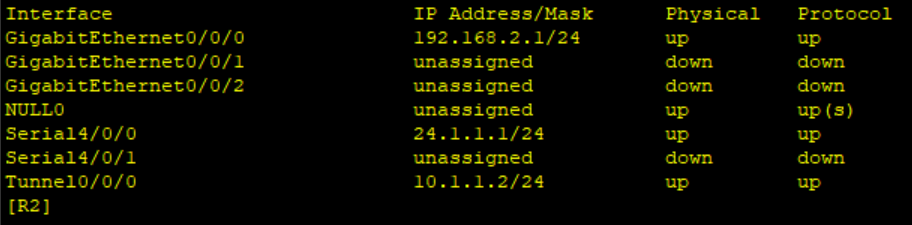

R2：

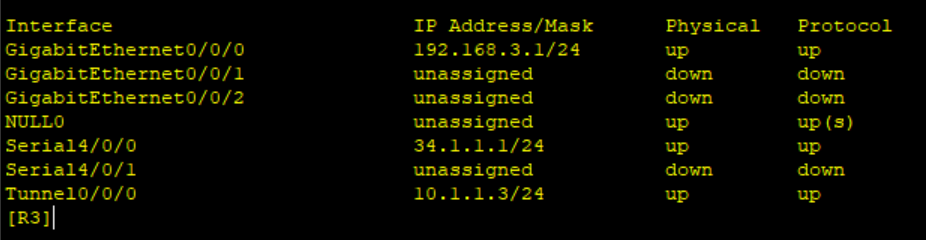

R3：

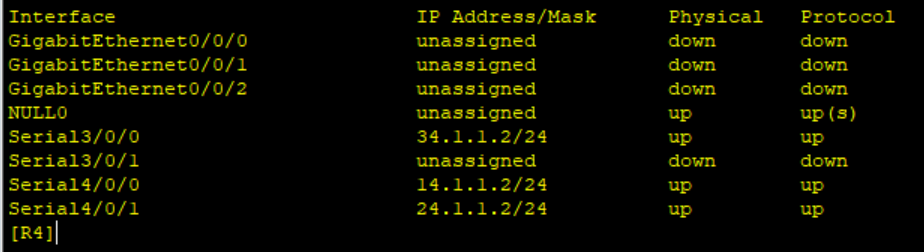

R4:

2.配置路由条目

R4:上已经有了R1,R2,R3的路由条目，所以只需要配置缺省路由指向R4即可。

所以我们这里配缺省路由。

为什么不配值静态路由：因为公网的路由条目在现实中太多了，程序员自己配置需要添加太多了，所以只需要，配置缺省路由指向服务器，这样就能找到路由条目了。

R1：

$r1$ ip ad 0.0.0.0 0 14.1.1.2

$r2$ ip ad 0.0.0.0 0 24.1.1.2

$r3$ ip ad 0.0.0.0 0 34.1.1.2

这样缺省就配置好了

3.进行nat配置

因为要上网，所以要配置nat（私网转化为公网）

$R1$ acl 3000

$R1-acl-adv-3000$ rule permit ip source 192.168.1.0 0.0.0.255

$R1$ int s4/0/0

$R1-Serial4/0/0$ traffic-filter outbound（出接口） acl 3000

这样就能上网了

在R2，R3上也是这杨配置就行

4.进行mgre配置

目的：pc1可以直接ping通pc2和pc3

主路由器配置

$R1$ int t0/0/0

$R1-Tunnel0/0/0$ ip ad 10.1.1.1 24

$R1-Tunnel0/0/0$ tunnel-protocol gre p2mp

$R1-Tunnel0/0/0$ source 14.1.1.1

$R1-Tunnel0/0/0$ nhrp entry multicast dynamic

$R1-Tunnel0/0/0$ nhrp network-id 100

次路由器配置

$R2$ int t0/0/0

$R2-Tunnel0/0/0$ ip ad 10.1.1.2 24

$R2-Tunnel0/0/0$ tunnel-protocol gre p2mp

$R2-Tunnel0/0/0$ nhrp entry 10.1.1.1 14.1.1.1 register

$R1-Tunnel0/0/0$ nhrp network-id 100

R3也是这样的配置，我就不写了。

5.补充路由条目

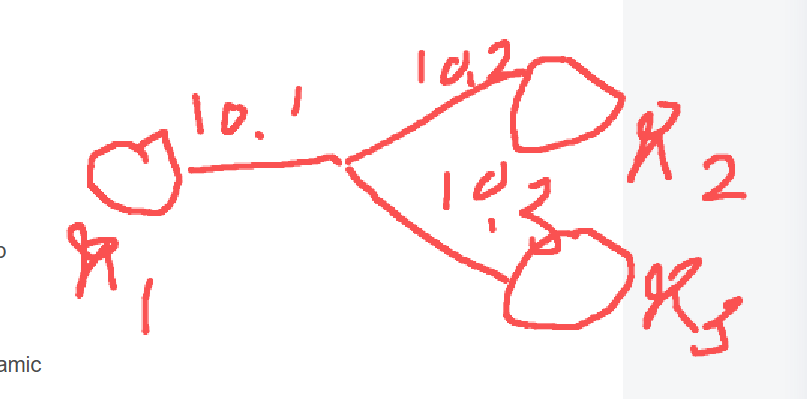

这是mgre配置后的虚拟

这里我们可以看到，R1不知道R2后的路由条目，也不知道R3后面的路由条目，同理，R2和R3也不知到R1的，所以我们要在彼此添加相对应的路由条目。

完成所有后我们就可以完成此项任务了。
