施耐德M241 PLC与IAI伺服电缸Ethernet IP通讯解决方案：PLC与伺服配套软件...

施耐德M241 plc与IAI伺服电缸通过ethernet/ Ip通讯，plc与伺服套装，送软件和资料，协助远程调试，plc带以太网口支持ethernet ip,canopen.modbus通讯,codesys编程

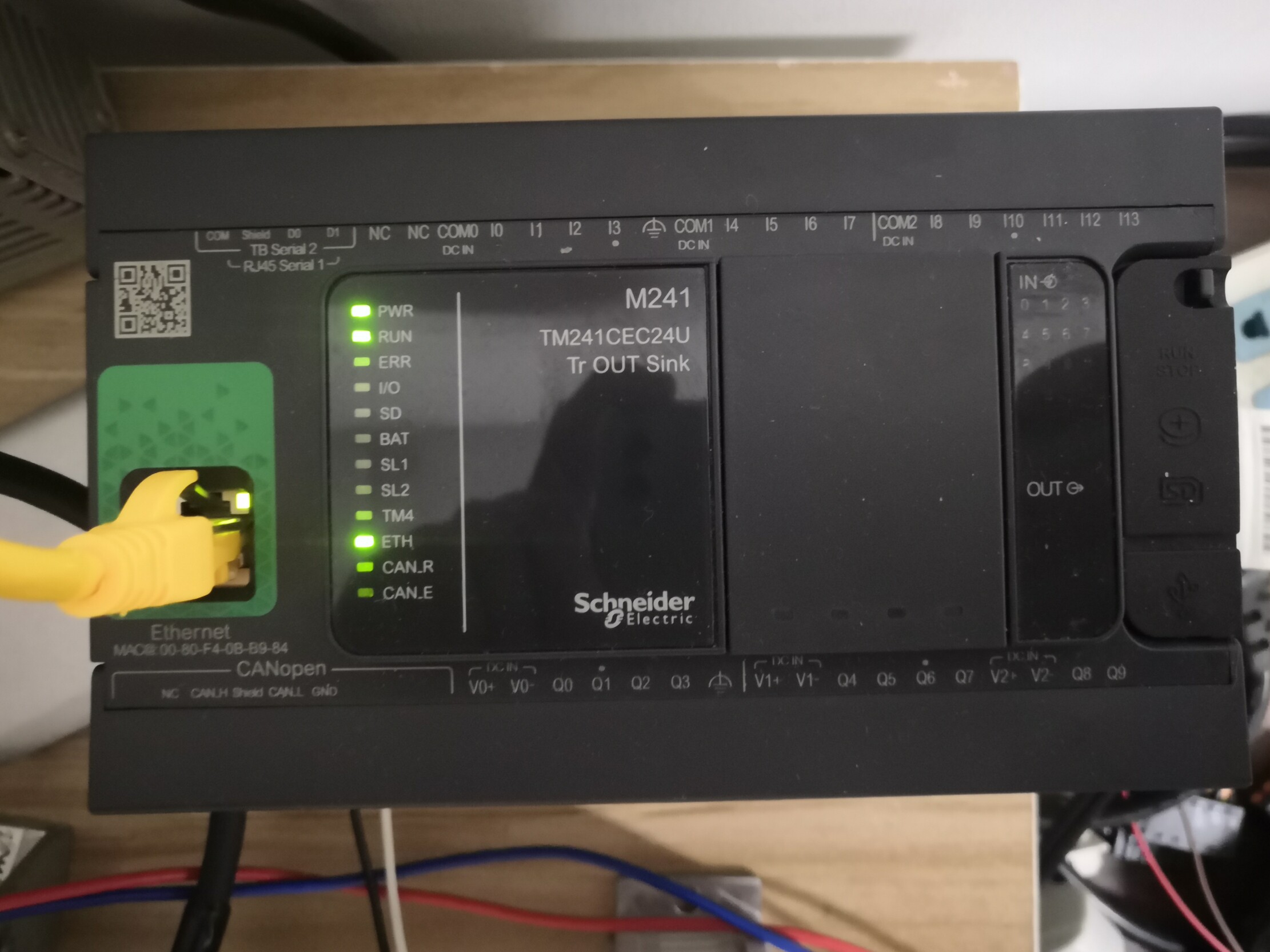

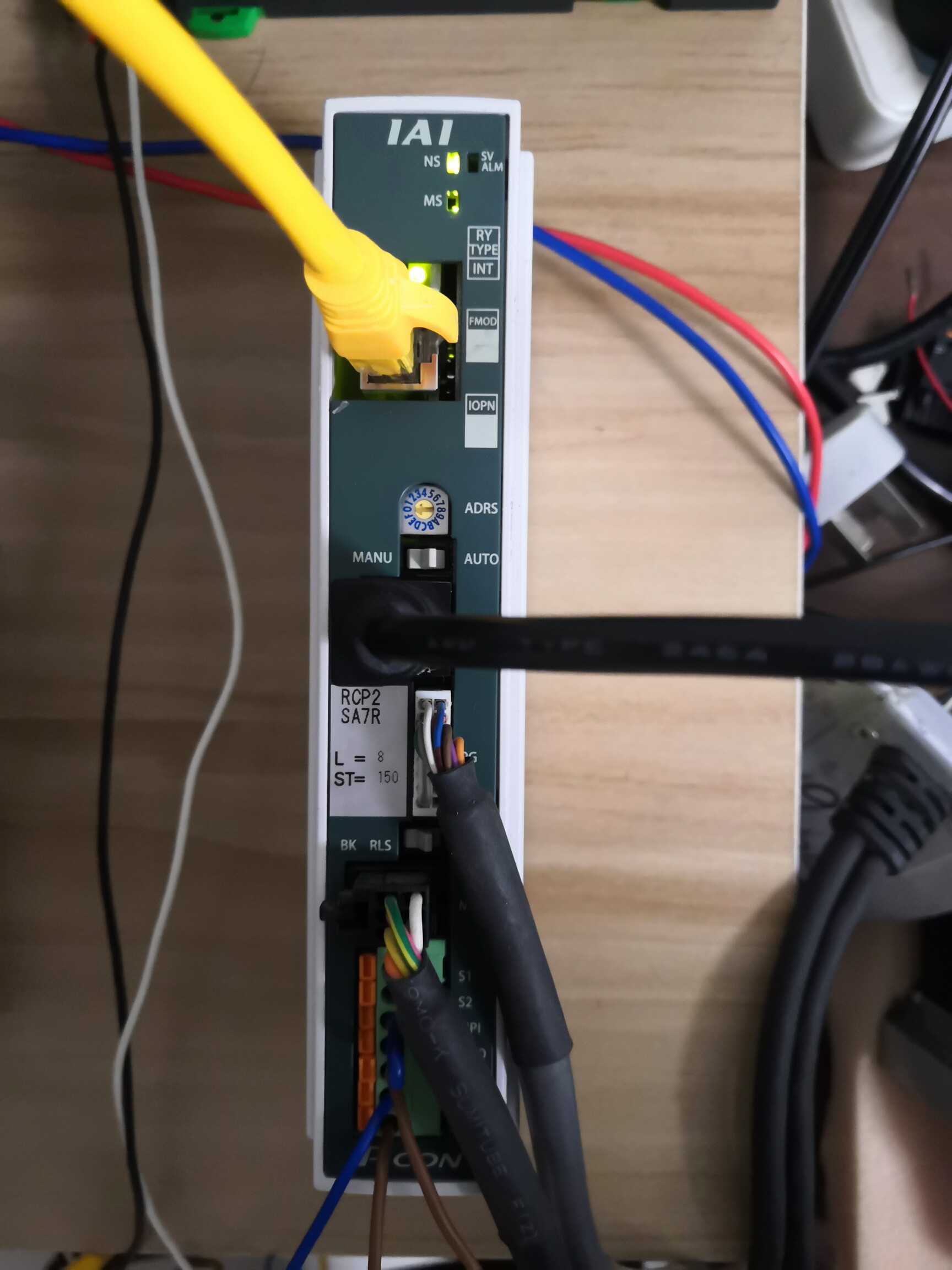

最近在自动化项目里折腾施耐德M241 PLC和IAI电缸的Ethernet/IP通讯，这组合调试起来有点意思。先说硬件配置，M241自带以太网口是真香，省了扩展模块的钱。IAI电缸的伺服控制器RCP2系列原生支持Ethernet/IP，硬件接线就是网线直连PLC的网口，物理层基本没啥坑。

Codesys里配置Ethernet/IP节点时得注意IO连接方式。这里用显式报文和隐式通讯混合着搞更灵活。先上段设备声明代码：

iecst 复制代码

PROGRAM Main
VAR
    iaiController : EIP_Adapter;  //Ethernet/IP适配器对象
    axis1: AXIS_REF;  //轴对象
END_VAR

设备树里添加Ethernet/IP扫描器，填IAI控制器的IP地址（比如192.168.1.100）和厂商ID。关键是要把IAI的EDS文件导入到Codesys库，不然参数映射会报错。导入后能看到伺服的全套参数列表，比如控制字、状态字、位置反馈这些。

控制逻辑里最常用的是点动模式。写个简单的位置触发：

iecst 复制代码

IF startMove THEN
    axis1.MoveAbsolute(500.0, 100.0, 10); //目标位置500mm，速度100mm/s
END_IF

这里要注意单位换算，IAI电缸的脉冲当量得在伺服参数里设对。有一次调试时发现移动距离总差个十倍，查了半天原来是伺服端把1个脉冲设成了0.1mm。

施耐德M241 plc与IAI伺服电缸通过ethernet/ Ip通讯，plc与伺服套装，送软件和资料，协助远程调试，plc带以太网口支持ethernet ip,canopen.modbus通讯,codesys编程

远程调试时用自带VPN连现场PLC，施耐德的EcoStruxure Machine Expert有个坑------在线修改程序后必须重新下载EDS配置。建议改完程序先导出硬件配置备份，避免通讯中断后要重新绑定设备。

Modbus TCP和Ethernet/IP可以共存，但要注意端口占用。实测过同时跑EIP通讯和Modbus数据采集，PLC的网口带宽完全够用。如果遇到数据延迟，试着在EIP配置里调小RPI（请求数据间隔），默认100ms可以降到30ms左右。

碰到过最头疼的问题是伺服突然报过流故障，最后发现是Ethernet/IP通讯丢包导致控制信号中断。解决方法是在PLC程序里加了心跳检测：

iecst 复制代码

heartbeatTimer(IN:=TRUE, PT:=T#2S);
IF heartbeatTimer.Q THEN
    iaiController.controlWord.15 := NOT iaiController.controlWord.15; //翻转心跳位
END_IF

这招让伺服端能持续监测通讯状态，超时自动停机保护。调试伺服参数时建议先调软限位，再调刚性。IAI的PDO配置里有几个隐藏参数得用专用软件解锁，这部分官方资料里没写，需要找他们的技术支持要密码。
