第一章 产品概述
1.1 适用范围
M-K1HSE V1.0属于进迭时空八核RISC-V AI主板，普遍适用于智慧显示终端产品、视频类终端产品、工业自动化终端产品，如：广告机、数字标牌、智能自助终端、智能零售终端、O2O智能设备、工控主机、机器人设备等。
1.2 产品概述
M-K1HSE V1.0开发板采用进迭时空K1（RISC-V SpacemiT X60）八核处理器，搭载Harmony系统，主频高达1.6GHz，超强性能，接口丰富。采用IMG BXE-2-32@819MHz GPU，32KB SLC，支持4K、H.265/H.264硬解码，无论是跑分还是解码都是一流，是您在人机交互、工控项目上的新选择。
1.3产品特点
高集成度。集成HDMI/MIPI/以太网/WIFI/BT于一体，简约超薄，卓尔不凡。
内置PCI-E 3/4G模块接口.支持华为、龙尚等多种PCI-E 3G/4G模块上网.
内置M.2 SSD/算力模块接口.支持SSD硬盘存储扩展，或者算力模组算力扩展.
丰富的扩展接口.5个USB接口(1个USB3.0，3个标准USB口,1个type-C OTG),5路串口（3路TTL，1路RS232,1路RS485）以及多个GPIO，可以满足市场上各种外设的要求.
支持双屏显示。HDMI最大支持19201080的分辨率，MIPI最大支持19201080的分辨率.
高性能。自带深度神经网络单元（NPU），性能高达2.0 TOPS，能够满足深度学习的项目需求。
支持系统定制，提供系统调用接口API 参考代码，完美支持客户上层应用APP开发。
完美支持红外、光学、电容、电阻、触摸膜等多种主流触摸屏，支持免驱触摸屏的HID配置，无需调试。
1.4外观及接口示意图

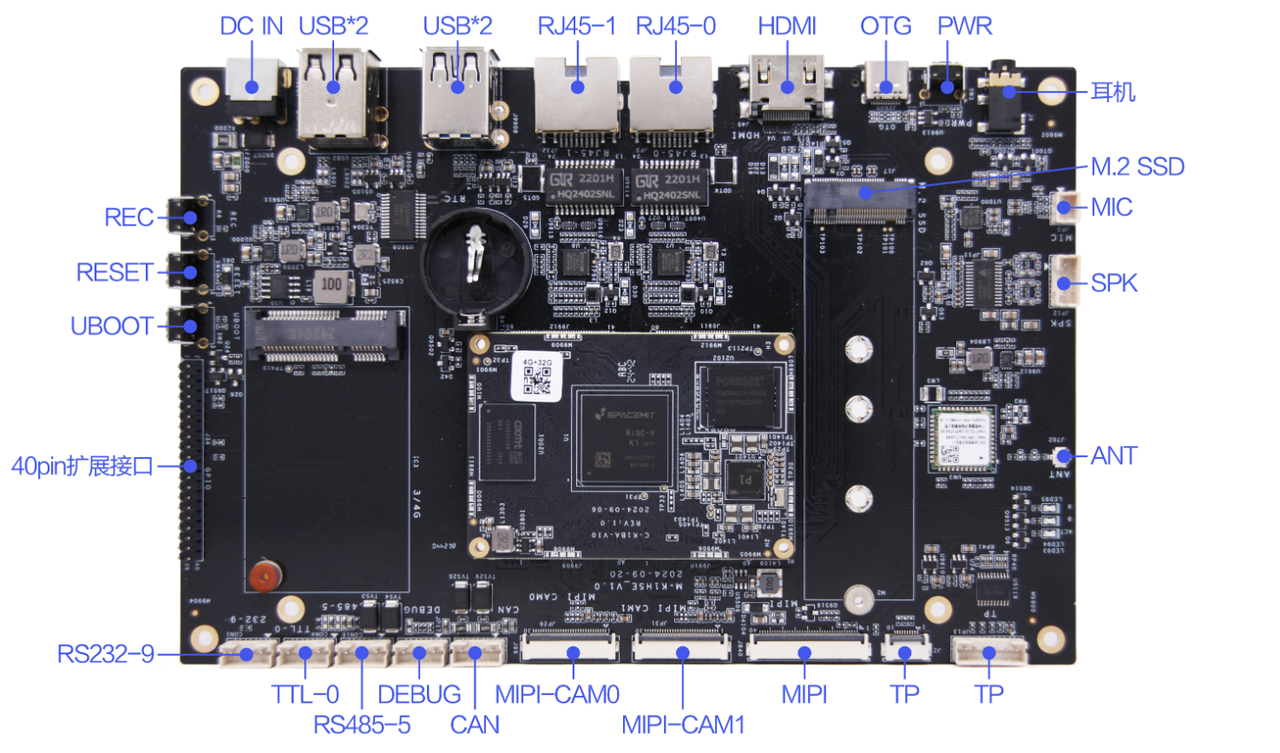

正面：

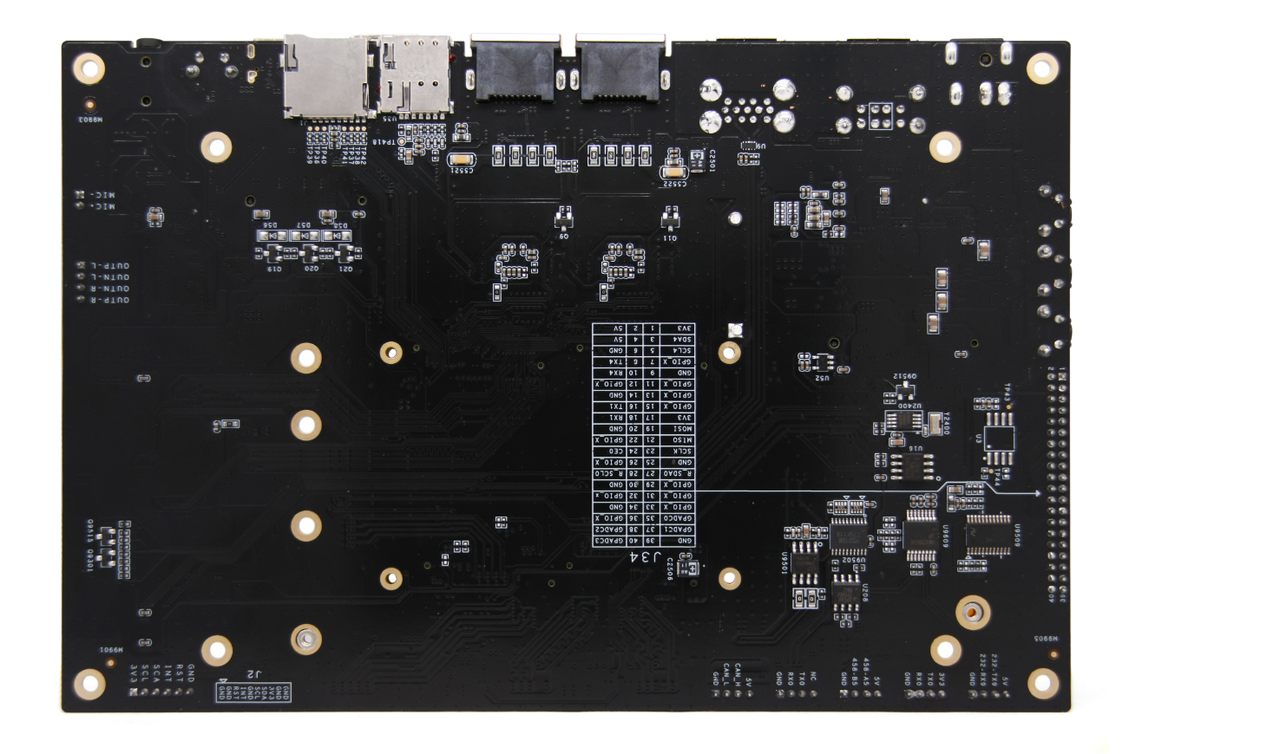

背面：

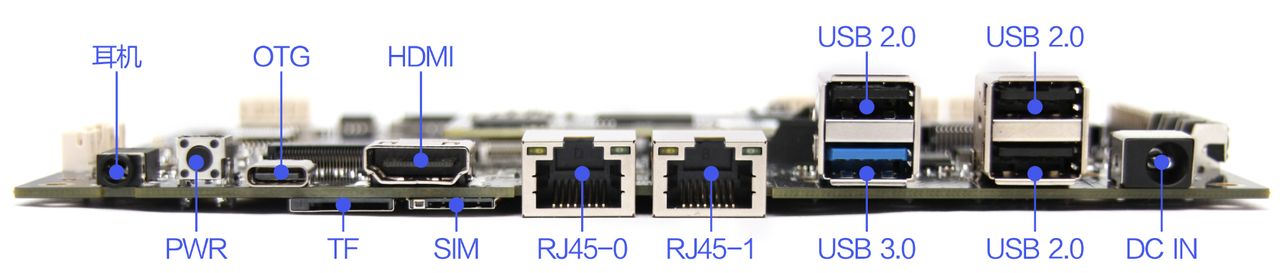

正视图：

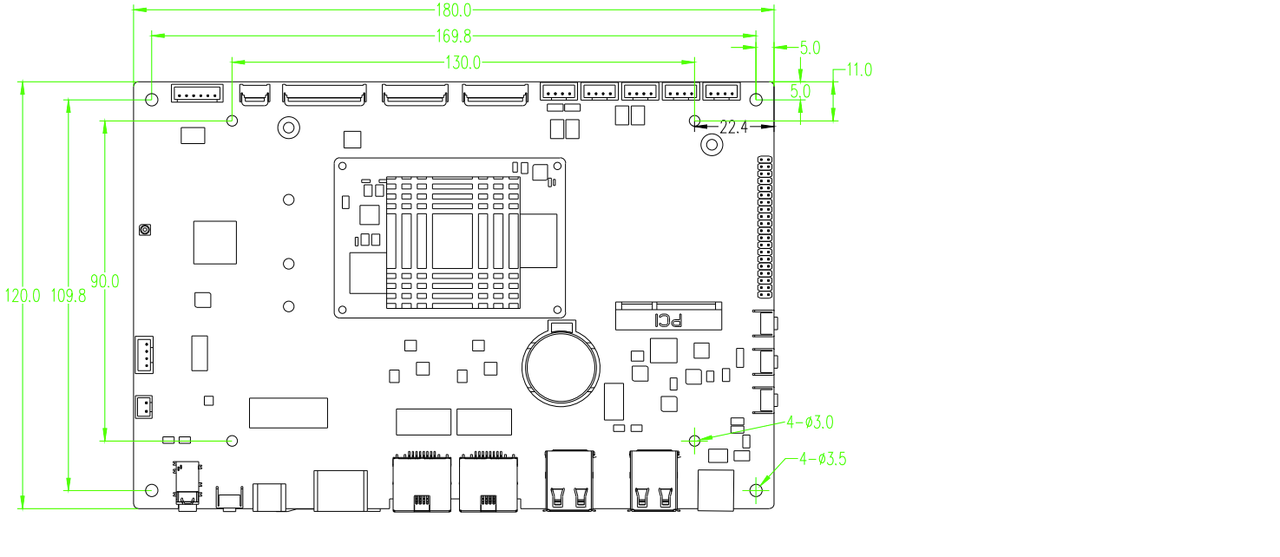

PCB尺寸图：
照片声明
以上照片系选取我司某一批次生产的板卡进行拍摄，由于产品在不断维护，可能实际出货的板卡与照片不尽一致。
第二章 基本功能列表
|----------|-----------------------------------------------------------------------------|
| 功能 | 描述 |
| 板卡尺寸 | 180*120mm |
| CPU | K1, RISC-V SpacemiT X60八核处理器，最高主频1.6GHz |
| 操作系统 | Harmony |
| 内存 / 存储 | 标配4G/ 标配32G |
| HDMI 输出 | 1个,标准Type-A母座，最高支持1080P@60Hz的分辨率 |
| MIPI 输出 | 1个，可驱动多种分辨率的MIPI液晶屏，最大支持1920*1080的分辨率 |
| 音频输入/输出 | 喇叭输出（支持左右声道输出，最大支持双20W / 4R，10W / 8R）、MIC IN*1 |
| 耳机输出 | 支持一路三/四段耳机插入 |
| USB 接口 | 1个USB2.0 OTG、1个USB3.0 HOST，3个USB HOST |
| 串口 | 5个：1个232，3个TTL,1个485 |
| 网络支持 | 1. 支持双路10/100/1000M自适应以太网 2. 内置WiFi6 3. 内置MINI PCI-E接口，可支持3/4G上网，不支持模拟或数字通话 |
| 存储 | 支持 U 盘、TF 卡扩展存储 |
| RTC 实时时钟 | 支持低功耗 |
| 系统升级 | 支持本地 USB 升级 |
| CAN 接口 | 1 路 CAN 接口 |
| 按键 | 1 路复位按键，1 路 POWER ON 按键，1 路 Uboot 烧录按键 |
| LED | 2 路，用户可编程指示灯 |
