在半导体芯片不断向高密度、小尺寸、高性能演进的过程中，制造环节的每一个细微缺陷都可能导致芯片功能失效。其中，"天线效应"作为半导体制造阶段特有的可靠性风险，是芯片设计与制造工程师必须重点攻克的难题之一。它看似抽象，却直接关联着芯片的良率与使用寿命，尤其在先进制程（如7nm及以下）中，其影响更为显著。本文将从天线效应的基本定义出发，深入剖析其产生机理、潜在危害，并系统介绍行业内主流的检测与抑制方法。
一、什么是天线效应？

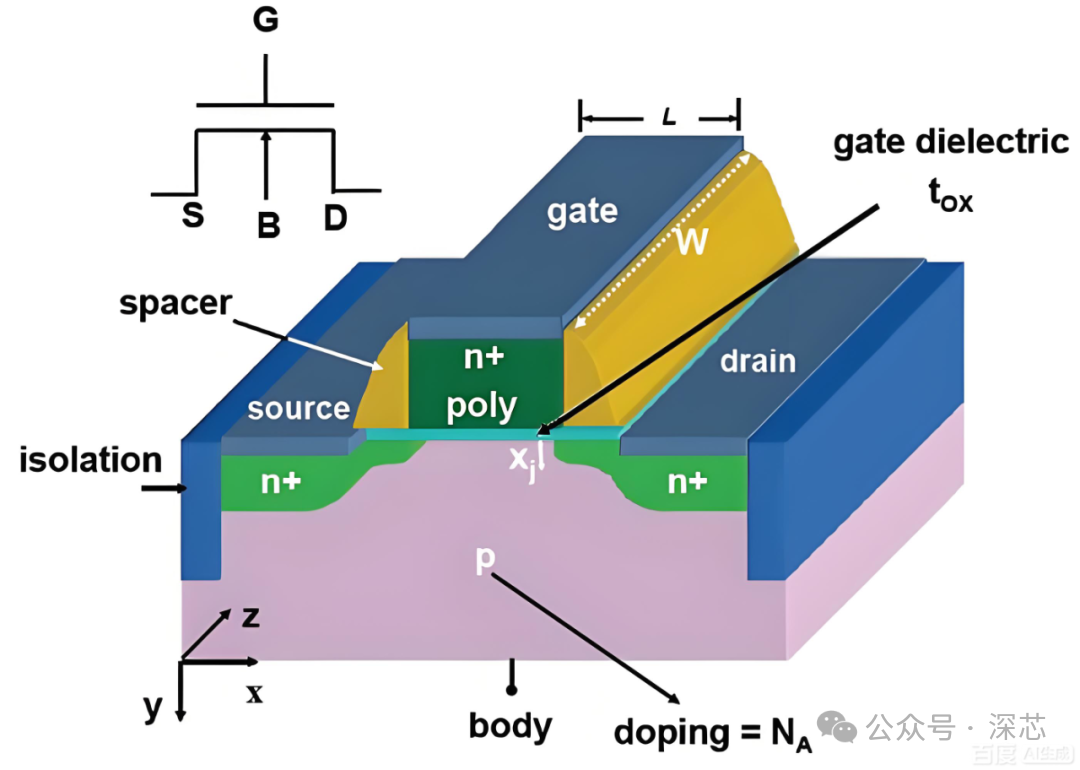

天线效应（Antenna Effect），又称"等离子体充电效应"（Plasma Charging Damage, PCD），是指在半导体制造的等离子体工艺环节（如刻蚀、溅射、等离子体增强化学气相沉积等），电荷被金属或多晶硅连线（类似"天线"）收集并累积，最终通过绝缘层放电，对芯片中的MOS器件（金属-氧化物-半导体场效应晶体管）造成永久性损伤的现象。
简单来说，这一过程可类比为"给电容器充电再放电"：金属/多晶硅连线作为"天线"，在等离子体环境中不断捕获电荷；而MOS器件的栅氧化层是极佳的绝缘体，相当于"电容器的介质"。当天线收集的电荷累积到一定程度，栅氧化层两端的电场强度会超过其承受极限，此时电荷会强行击穿栅氧化层形成放电通道，导致器件性能恶化甚至完全失效。
二、天线效应的产生机理：等离子体工艺中的电荷累积
要理解天线效应，首先需明确其核心触发场景------等离子体工艺。在半导体制造中，等离子体被广泛用于材料的刻蚀（如刻蚀金属线、多晶硅栅）和薄膜沉积，其本质是由大量带电粒子（电子、离子）、中性粒子和光子组成的电离气体。正常情况下，等离子体整体呈电中性，但在工艺过程中，由于电子与离子的质量差异（电子质量远小于离子），两者的运动速度和被俘获概率存在显著差异，这为电荷累积创造了条件。
具体产生过程可分为三个关键步骤：
-
电荷捕获：在等离子体工艺中，金属或多晶硅连线（天线结构）暴露在等离子体环境中。由于电子的迁移率更高，更容易被天线结构捕获，导致天线逐渐累积负电荷；若工艺条件特殊（如某些离子刻蚀过程），也可能累积正电荷。
-
电荷累积与电场增强：随着工艺的持续，天线结构上的电荷不断增多，其电位也随之升高。此时，天线通过金属连线与MOS器件的栅极相连，栅氧化层两端（栅极与衬底之间）会形成强电场。电场强度与天线收集的电荷量正相关，与栅氧化层厚度负相关------这也是先进制程中天线效应更突出的核心原因（先进制程栅氧化层更薄，承受的电场极限更低）。
-
栅氧化层击穿与器件损伤：当电场强度超过栅氧化层的击穿电场（通常为10^6 ~ 10^7 V/cm）时，栅氧化层会发生不可逆的击穿。若为"硬击穿"，会形成永久性的导电通道，导致MOS器件开启电压漂移、漏电流急剧增大，甚至完全无法工作；若为"软击穿"，则会导致器件可靠性下降，在长期使用中逐渐失效。
值得注意的是，天线效应的严重程度与"天线面积"（即金属/多晶硅连线的表面积）正相关------天线面积越大，捕获的电荷越多，对器件的损伤风险越高。这也是"天线效应"名称的由来：连线面积越大，就像天线的接收面积越大，越容易"接收"电荷。
三、天线效应的危害：从良率损失到可靠性危机
天线效应对半导体芯片的危害贯穿于制造阶段与使用阶段，其影响范围从单个器件扩展到整个芯片，甚至影响终端产品的稳定性。具体可分为以下几类：
-
制造阶段：良率直接下降：在等离子体工艺结束后，若大量MOS器件因天线效应发生栅氧化层击穿，会直接导致芯片功能测试失败，造成显著的良率损失。尤其在先进制程中，栅氧化层厚度已缩减至几个纳米（如7nm制程栅氧化层厚度约2~3nm），其抗击穿能力大幅降低，即使少量电荷累积也可能引发损伤，进一步加剧良率压力。
-
使用阶段：可靠性恶化：部分器件可能仅发生"软击穿"，在出厂测试中未被发现，但在长期使用过程中，软击穿区域会逐渐扩大，导致器件漏电流增大、功耗上升，甚至突然失效。这种"隐性损伤"会严重影响终端产品的可靠性，例如在汽车电子、航空航天等对可靠性要求极高的领域，此类失效可能引发严重安全事故。
-
设计迭代成本增加：若芯片流片后发现天线效应问题，需要重新进行版图设计、验证与流片，这会大幅增加研发周期与成本。尤其在先进制程中，单次流片成本可达数百万美元，天线效应引发的设计迭代将给企业带来巨大的经济损失。
四、天线效应的检测方法：提前识别风险
为降低天线效应带来的损失，行业内形成了"设计阶段预防+制造阶段检测"的双重管控体系。其中，制造阶段的检测主要用于验证预防措施的有效性，并及时发现工艺异常，常见方法如下：
-
电容-电压（C-V）测试：通过测量MOS器件栅氧化层的电容-电压特性曲线，判断栅氧化层是否受损。正常的栅氧化层具有稳定的电容值，若发生击穿，电容值会出现异常突变（如硬击穿后电容值显著增大）。该方法可快速筛查出受损器件，是实验室与量产线中常用的检测手段。
-
漏电流测试：栅氧化层击穿后，器件的栅漏电流会急剧增大。通过测量MOS器件在特定栅压下的漏电流，可定量评估栅氧化层的完整性。若漏电流超过预设阈值，则判定器件存在天线效应损伤。
-
等离子体电荷监测（PCM）结构测试：在芯片的测试区域（Kerf区）设计专用的"天线测试结构"，包括不同面积的天线、不同厚度的栅氧化层器件等。通过对比测试结构在等离子体工艺前后的电学性能，可量化评估工艺中的电荷累积程度，及时调整工艺参数。
-
物理表征方法：对于疑似击穿的器件，可通过透射电子显微镜（TEM）、扫描电子显微镜（SEM）等微观表征手段，直接观察栅氧化层的物理结构，确认是否存在击穿通道、缺陷等，为分析损伤原因提供直接证据。
五、天线效应的抑制策略：设计与工艺协同发力
由于天线效应的产生与芯片版图设计、等离子体工艺参数密切相关，其抑制需要设计端与工艺端协同配合，从"源头预防"和"过程控制"两个维度入手，核心策略如下：
（一）设计端优化：从版图层面减少电荷累积
-
限制天线面积比：这是最直接有效的预防措施。设计规则中会明确规定"天线面积与栅氧化层面积的最大比值"（即天线比），避免单个器件连接过大的金属/多晶硅天线。例如，对于栅氧化层厚度较薄的先进器件，天线比可能被限制在100:1以下，通过缩小天线的有效收集面积，减少电荷累积量。
-
增加天线二极管（Antenna Diode）：在天线结构与MOS栅极之间串联一个反向偏置的二极管（通常为PN结二极管）。该二极管在正常工艺条件下处于截止状态，不影响芯片功能；当天线累积过多电荷时，二极管会被击穿导通，形成电荷泄放通道，将多余电荷释放到衬底中，从而保护栅氧化层。这是目前设计端应用最广泛的抑制手段之一。
-
采用多级金属布线优化：在多层金属布线工艺中，将大面积的金属连线分散到上层金属（远离衬底），并通过小面积的通孔与下层金属连接。由于上层金属在等离子体工艺中的电荷捕获效率较低，且分散的布线可减少单个天线的电荷累积，从而降低天线效应风险。
-
避免悬空金属结构：版图设计中避免出现未连接任何器件的"悬空金属/多晶硅结构"，这类结构在等离子体工艺中会成为孤立的天线，大量捕获电荷并通过邻近的器件释放，引发间接损伤。
（二）工艺端优化：降低等离子体中的电荷差异
-
优化等离子体工艺参数：调整等离子体的功率、压力、气体组分等参数，减少电子与离子的电荷分离。例如，降低等离子体功率可减少带电粒子的能量，降低电荷捕获效率；调整气体组分（如增加惰性气体比例）可改善等离子体的稳定性，减少电荷累积。
-
采用双频等离子体技术：通过高频电源控制电子密度，低频电源控制离子能量，使等离子体中的电子与离子分布更均匀，减少电荷分离现象，从而降低天线效应的发生概率。该技术在先进制程的刻蚀工艺中应用广泛。
-
增加工艺中的放电步骤：在等离子体工艺间隙，增加"放电步骤"（如通入还原性气体、施加反向偏压），主动释放天线结构上累积的电荷，避免电荷过量堆积。
-
优化栅氧化层制备工艺：通过改进栅氧化层的沉积/生长工艺（如采用原子层沉积ALD技术），提高栅氧化层的致密性和击穿电场强度，增强器件本身的抗损伤能力。
六、总结与展望
天线效应作为半导体制造中无法完全规避的可靠性风险，其本质是等离子体工艺中电荷累积与栅氧化层击穿的协同作用。随着芯片制程不断微缩，栅氧化层厚度持续减小，天线效应的防控难度也随之增加，成为制约先进制程良率提升的关键因素之一。
未来，天线效应的抑制将更加依赖设计与工艺的深度协同：设计端将通过AI辅助版图优化，实现天线面积的精准控制；工艺端则会发展更稳定的等离子体源技术、更先进的栅介质材料（如高k栅介质），从根本上提升器件的抗电荷损伤能力。同时，随着检测技术的升级（如实时等离子体电荷监测），将实现对天线效应的"全流程管控"，为半导体芯片的高良率、高可靠性生产提供保障。
