昆仑通态, ModbusTCP数据转发, 驱动,使用笔记

首先 : 了解一下Modbus TCP的报文格式

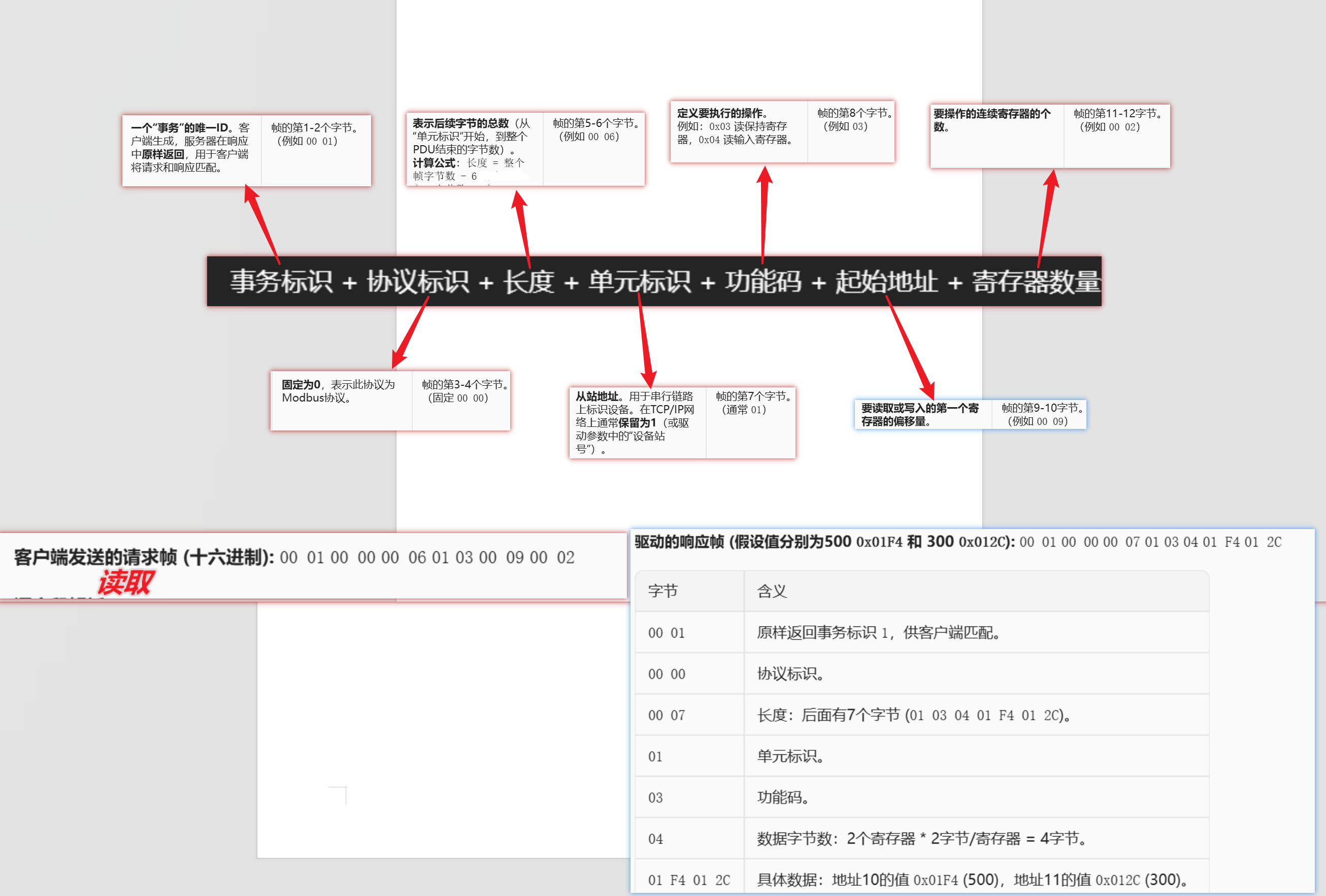

----------读取-------------

---

---

----------写入-------------

---

---

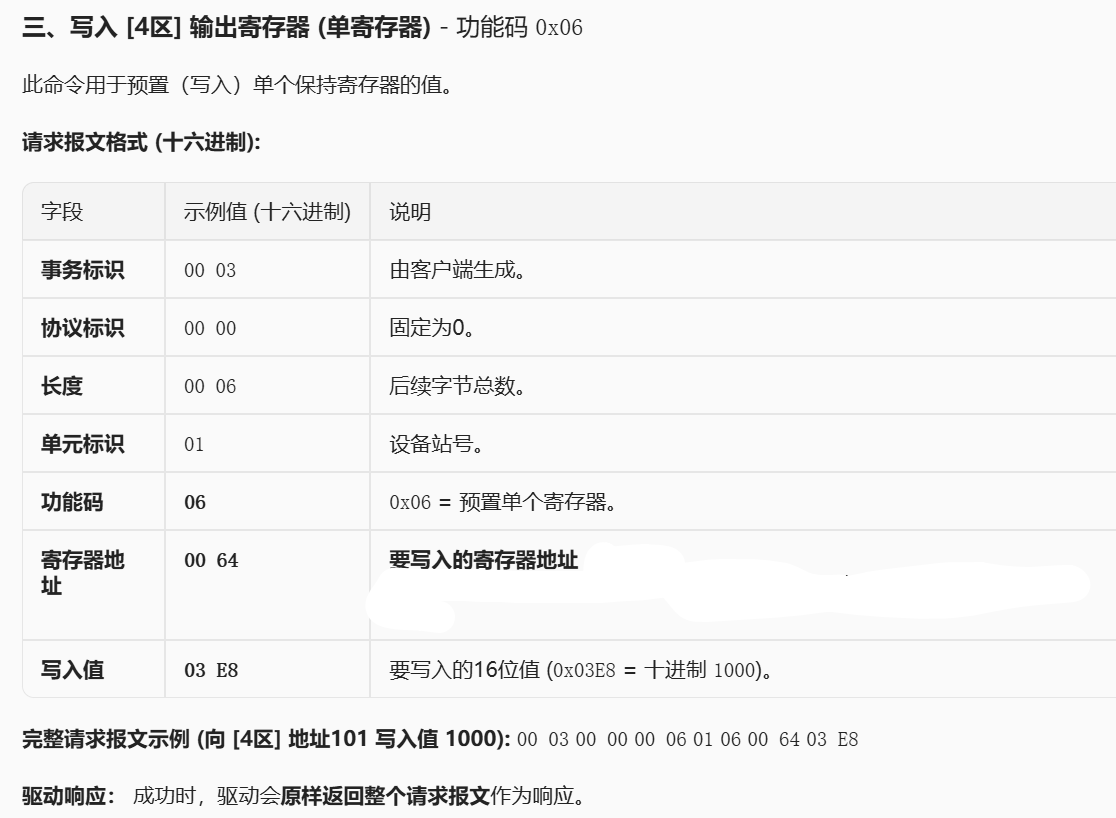

----------写入-------------

---

---

---

---

---

++正文开始--------------------------只说明3区和4区++

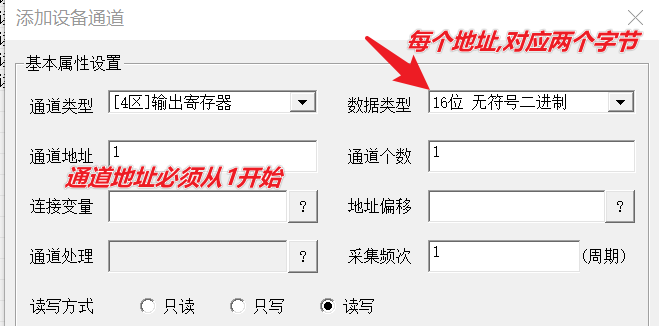

一 : 3区和4区的寄存器地址是独立的 (3区的通道地址有1-65536) ( 4区的通道地址有1-65536 )(每个地址对应的是2字节Modbus定义就是2字节)

(定义的通道地址是1-65536 , 但是实际读取时候读取地址是0-65535 2字节地址, 一字节的偏移)

---

二 : 3区是所有地址都是只读的,使用---功能码0X04进行读取(读输入寄存器)

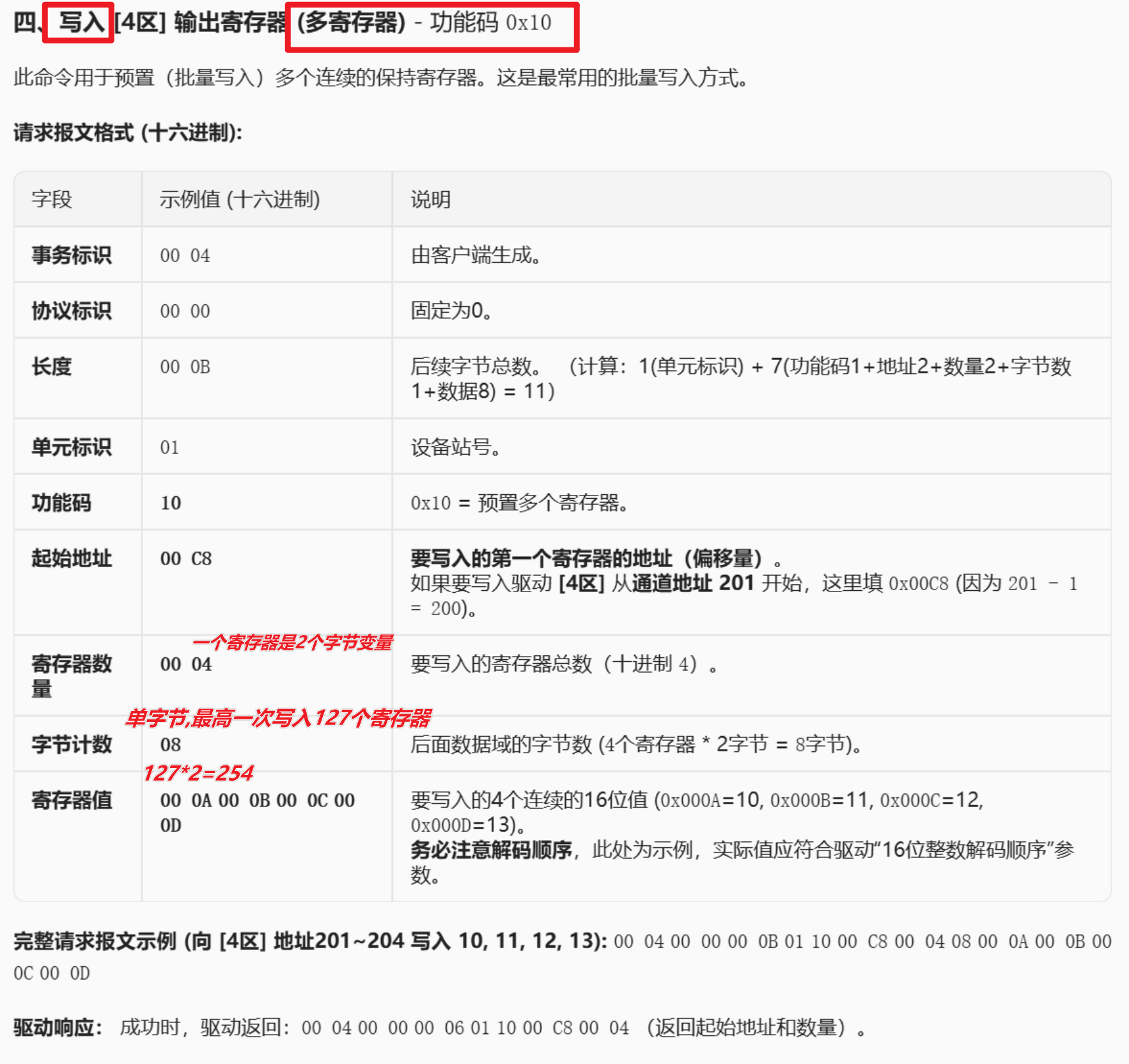

4区的所有地址可设置(只读,只写,读写),---功能码0X03(读保持寄存器)---功能码0X06(写单个寄存器)---功能码0X10(连续写多个寄存器)

---

三 : 可以不需要连接变量,这个驱动内部已经定义了连接变量,比如对4区的0x03AC地址,写入数据0X1234 , 接下来读取4区这个地址一样可以读取出0X1234.

---
