一、设计思路

在装配体状态下，设计一个桌下抽屉。

共计四个零件：

抽屉、导轨、小抽屉，抽屉盖。

新建项目装配体：

二、抽屉建模

1、插入零件

装配体面板，选择插入零件，选择新零件。

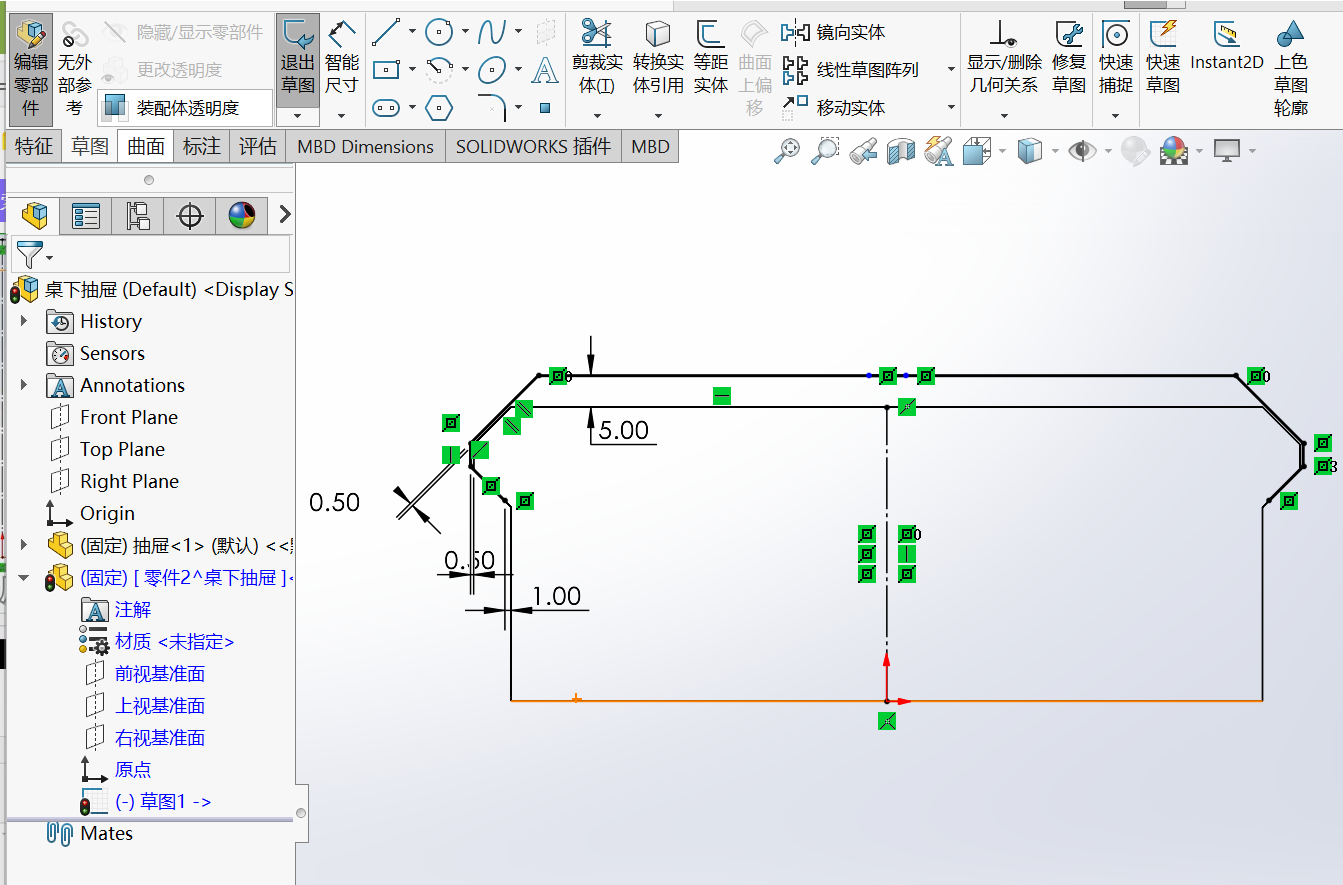

2、构建草图

选中新建零件，装配体面板，进入编辑零部件。

在FeatureManager设计树中零件变为蓝色为编辑状态。

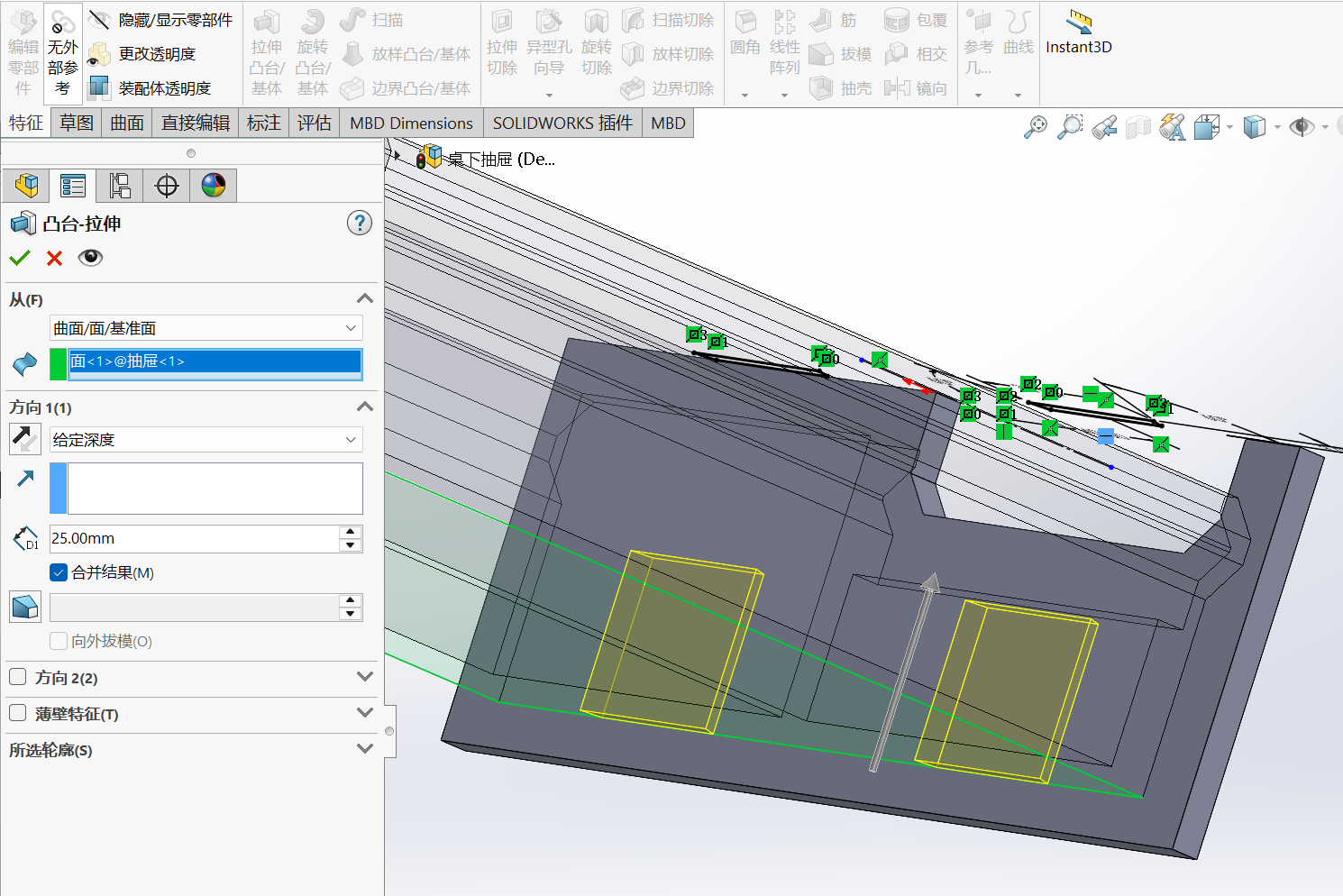

3、拉伸凸台

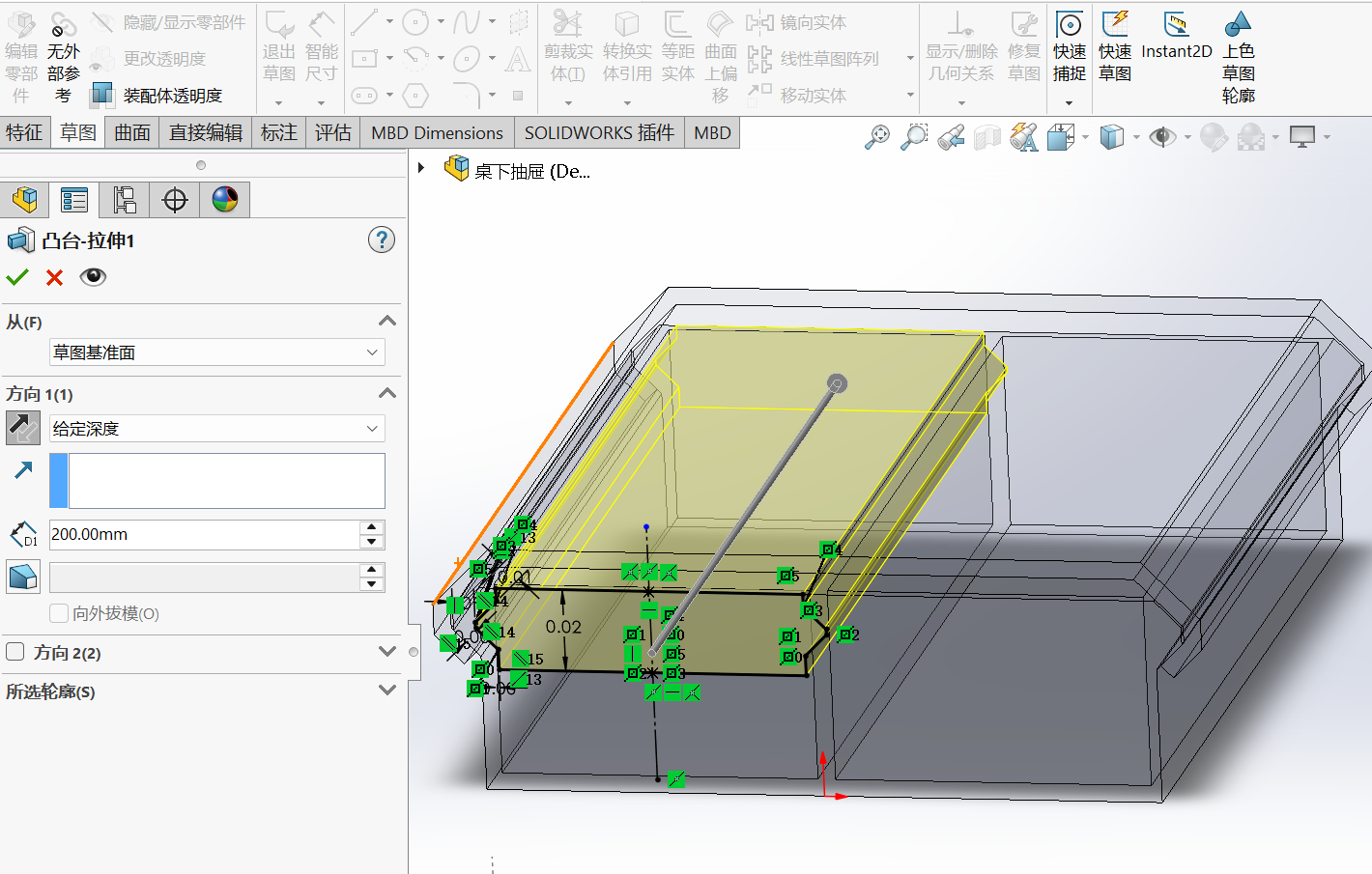

特征面板，选择拉伸凸台\基体。设置为给定深度，200mm。

4、挖空抽屉

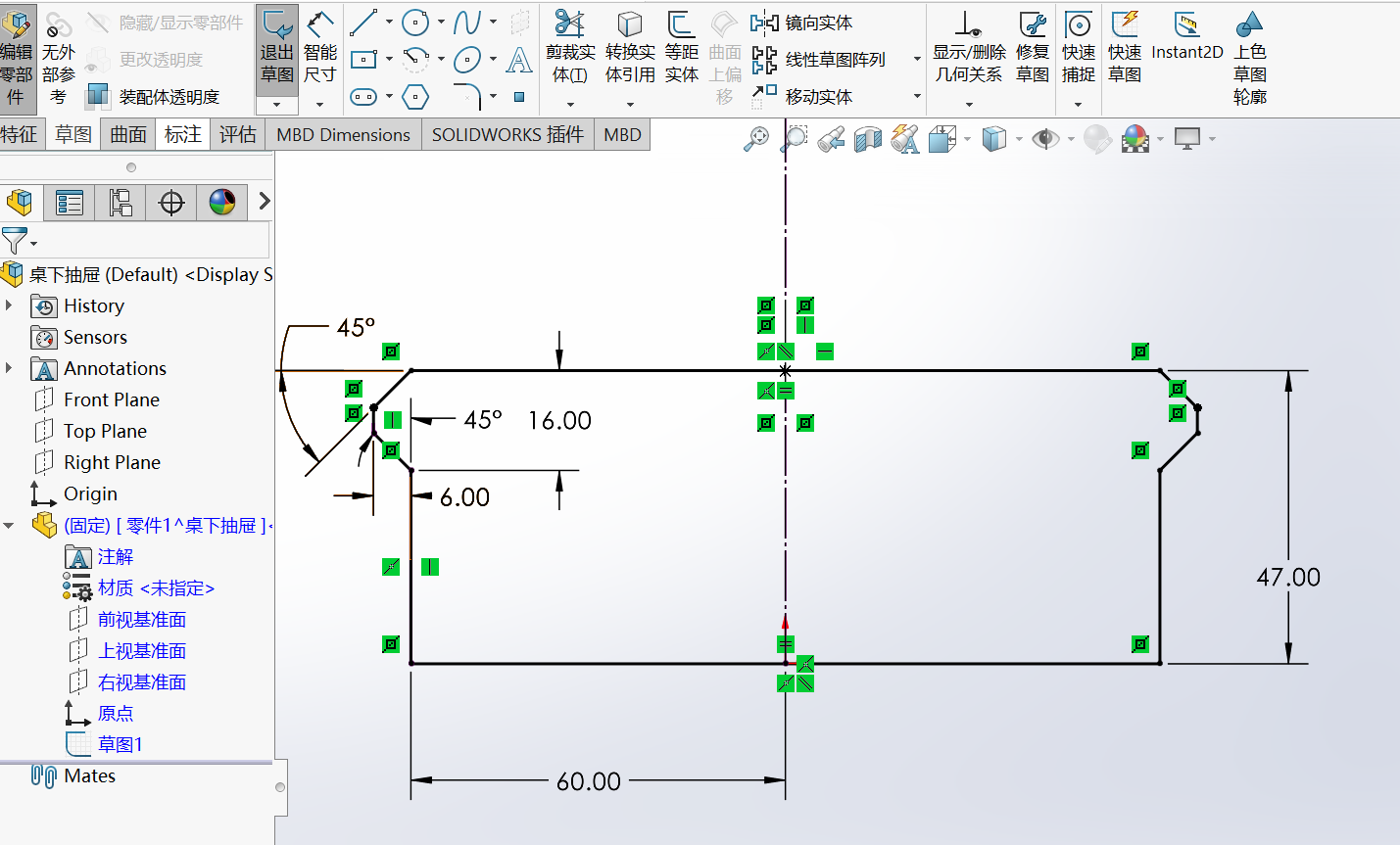

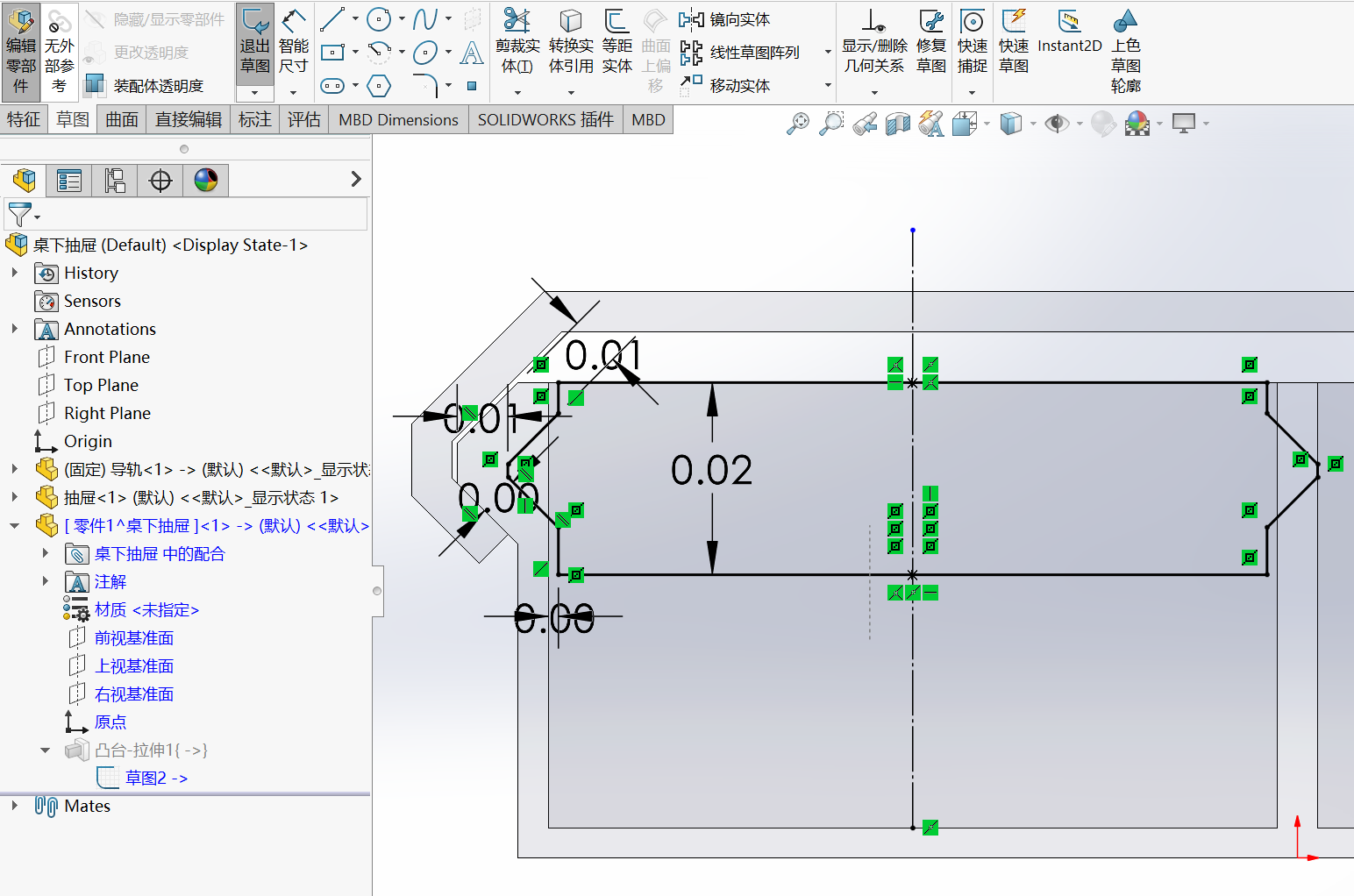

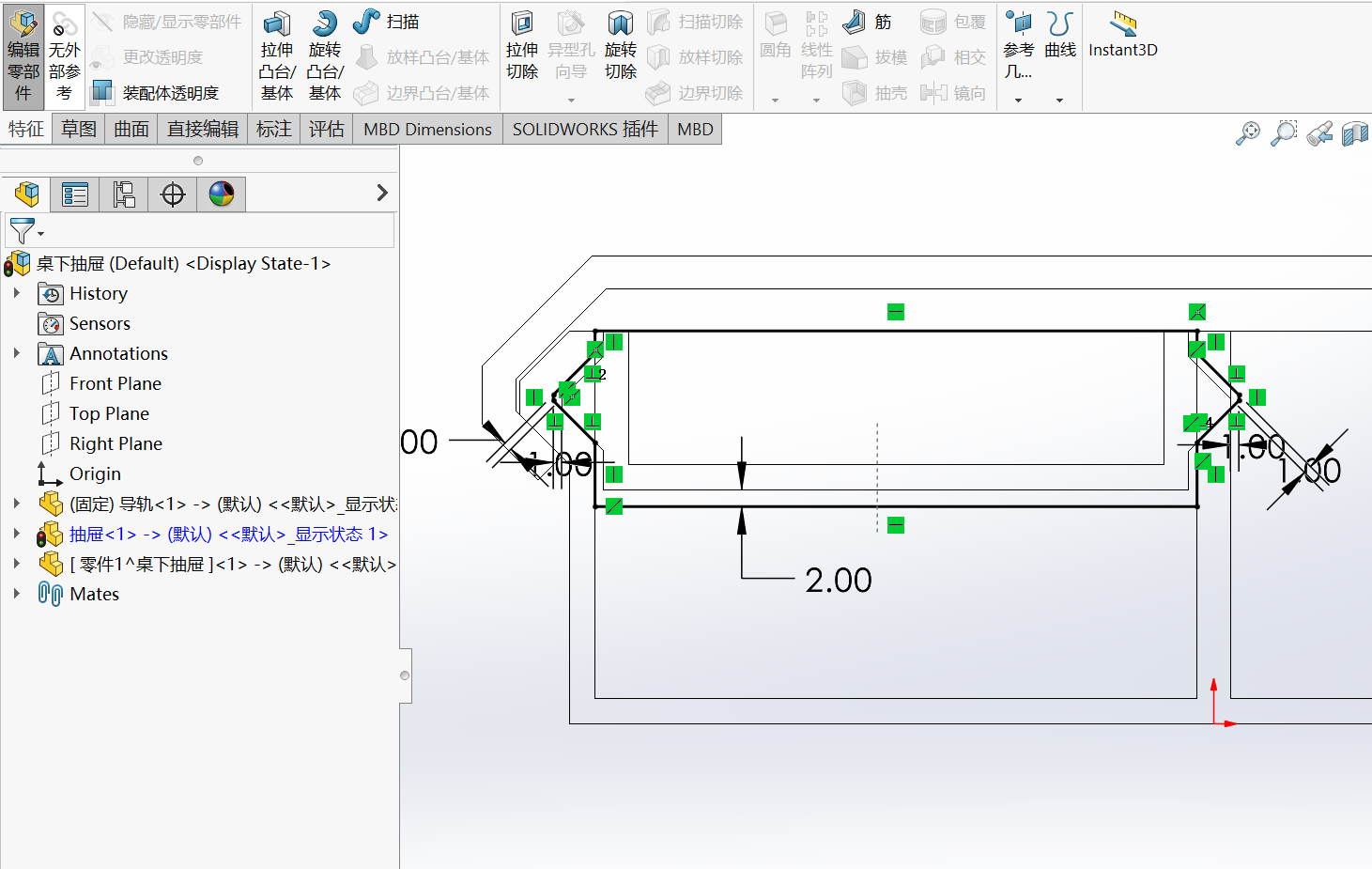

草图编辑，使用等距实体设置中空的尺寸。

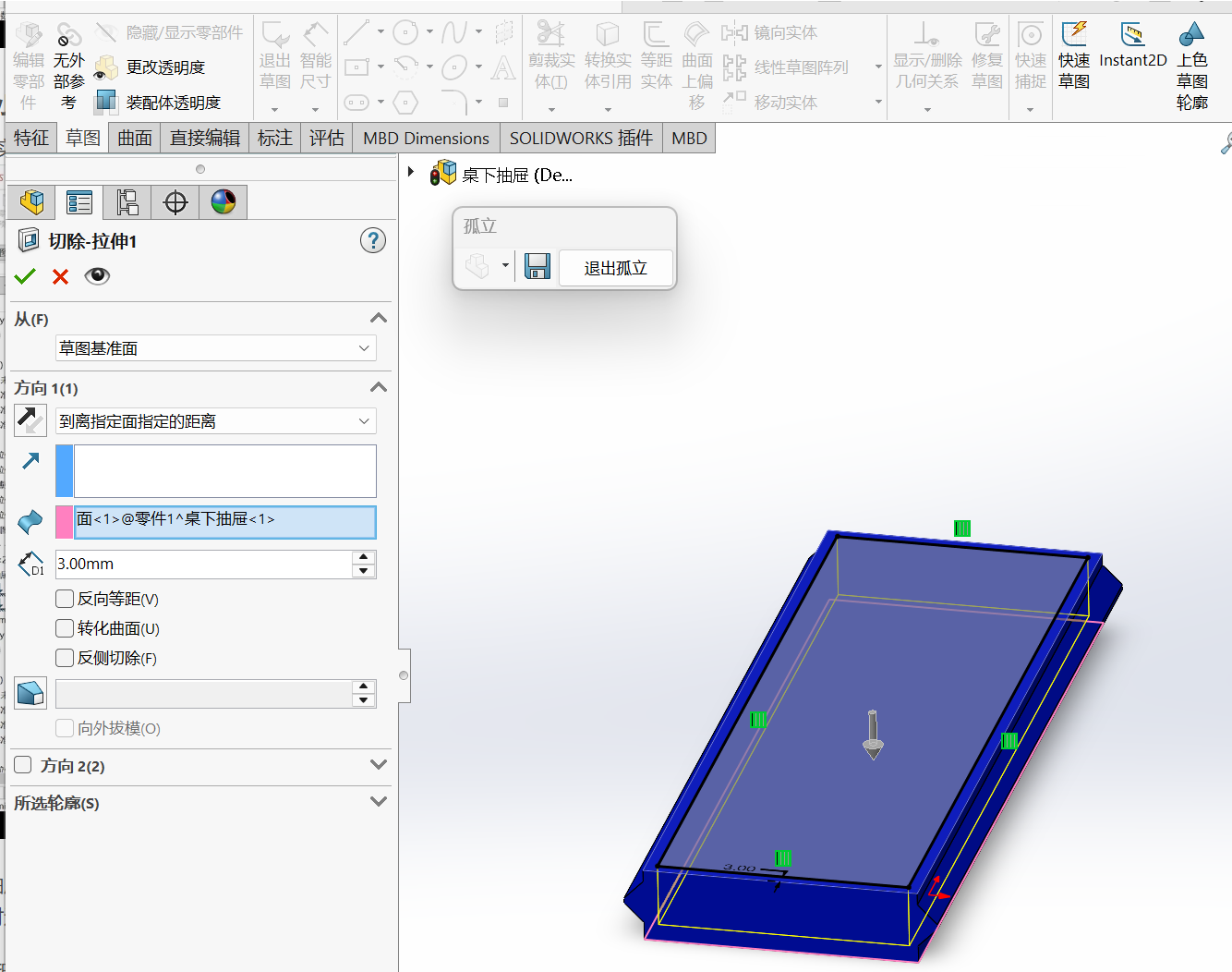

使用拉伸切除，切除抽屉中空部分，使用到离指定面指定的距离。

5、添加挖空隔断

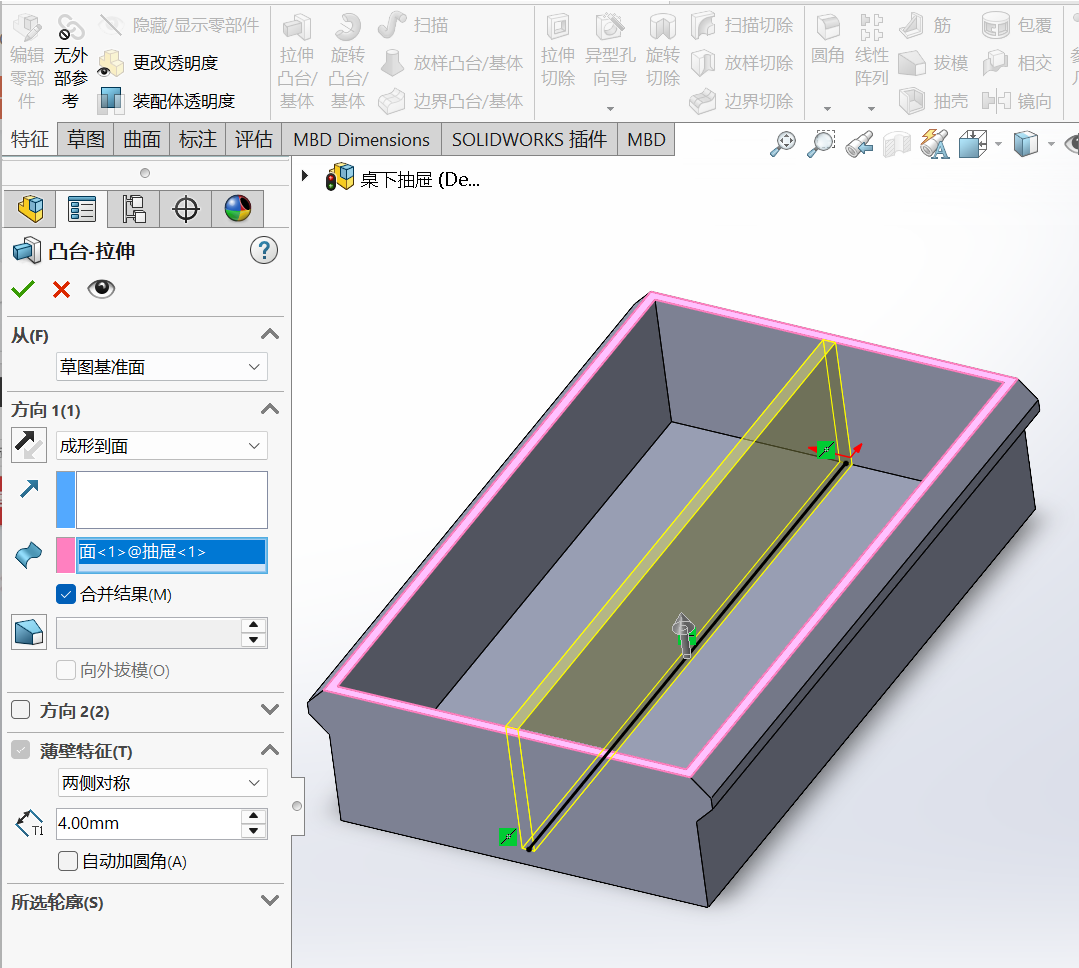

选中中空底面，进入草图绘制，绘制中隔断线，拉伸凸台。

6、增加限位槽

7、拉伸切除

8、保存抽屉模型

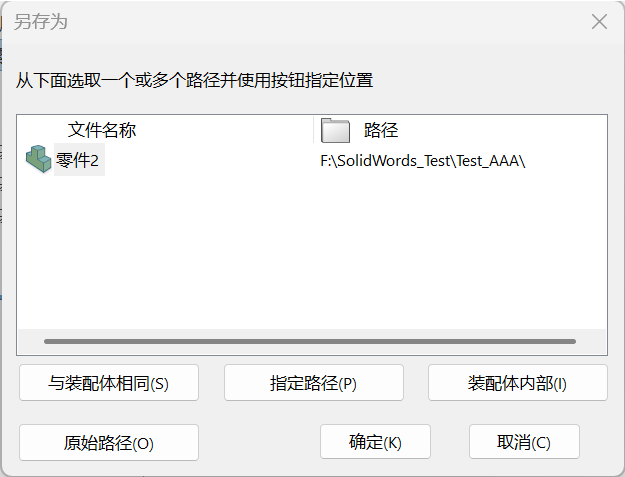

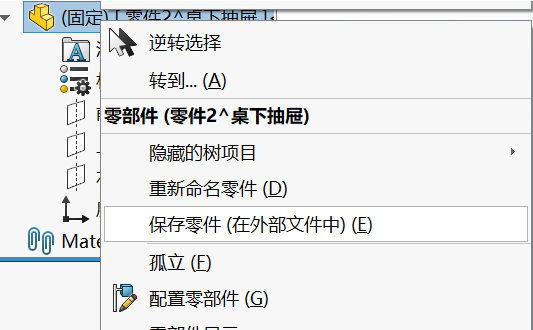

在抽屉零件上右键选择保存零件（在外部文件中）。

给文件重命名:抽屉，点击确定保存。

三、导轨建模

1、插入新零件，并基于抽屉前面绘制草图。

2、拉伸凸台

3、添加配合

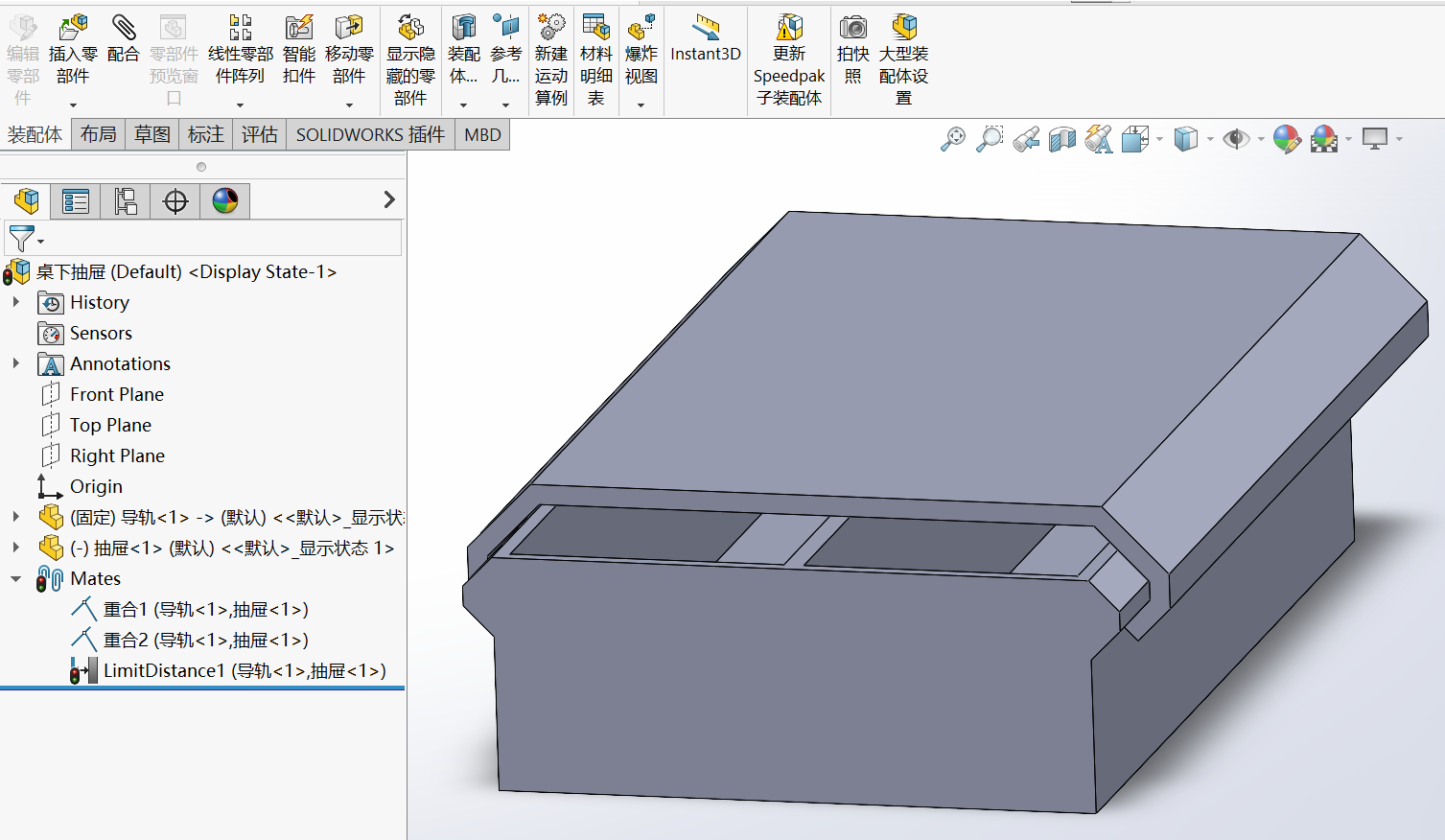

①设置导轨和抽屉的摩擦面为重合配合。

②限制前后滑动的距离。

4、添加限位

5、拉伸凸台

四、小抽屉建模

1、插入新零件，并基于抽屉前面绘制草图。

2、拉伸凸台

3、挖空小抽屉

4、在大抽上设计小抽屉的导轨草图

5、在大抽上根据草图拉伸切除

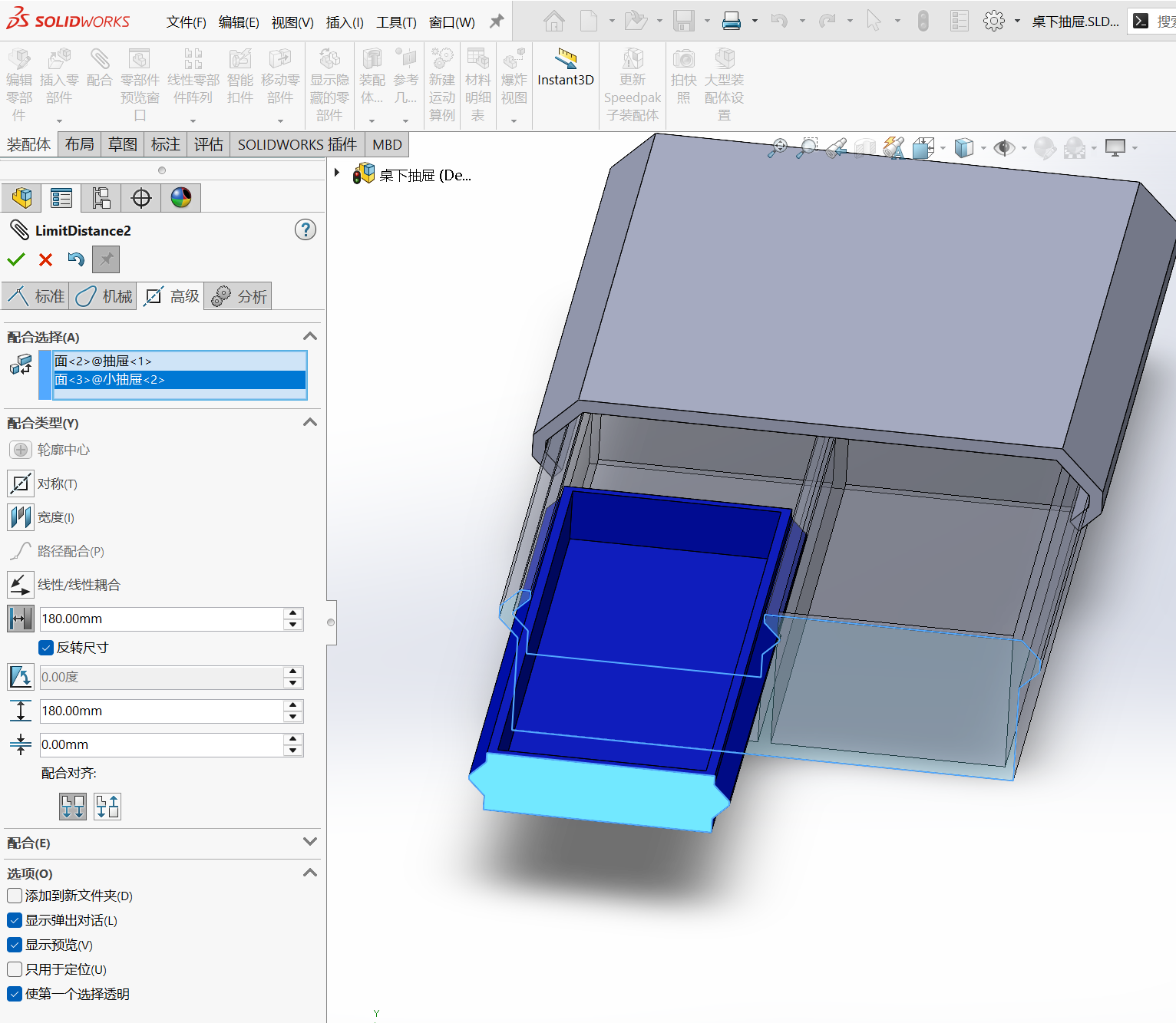

6、对小抽屉和大抽屉建立配合

7、对小抽屉设计前盖板，进行限位

8、拉伸凸台

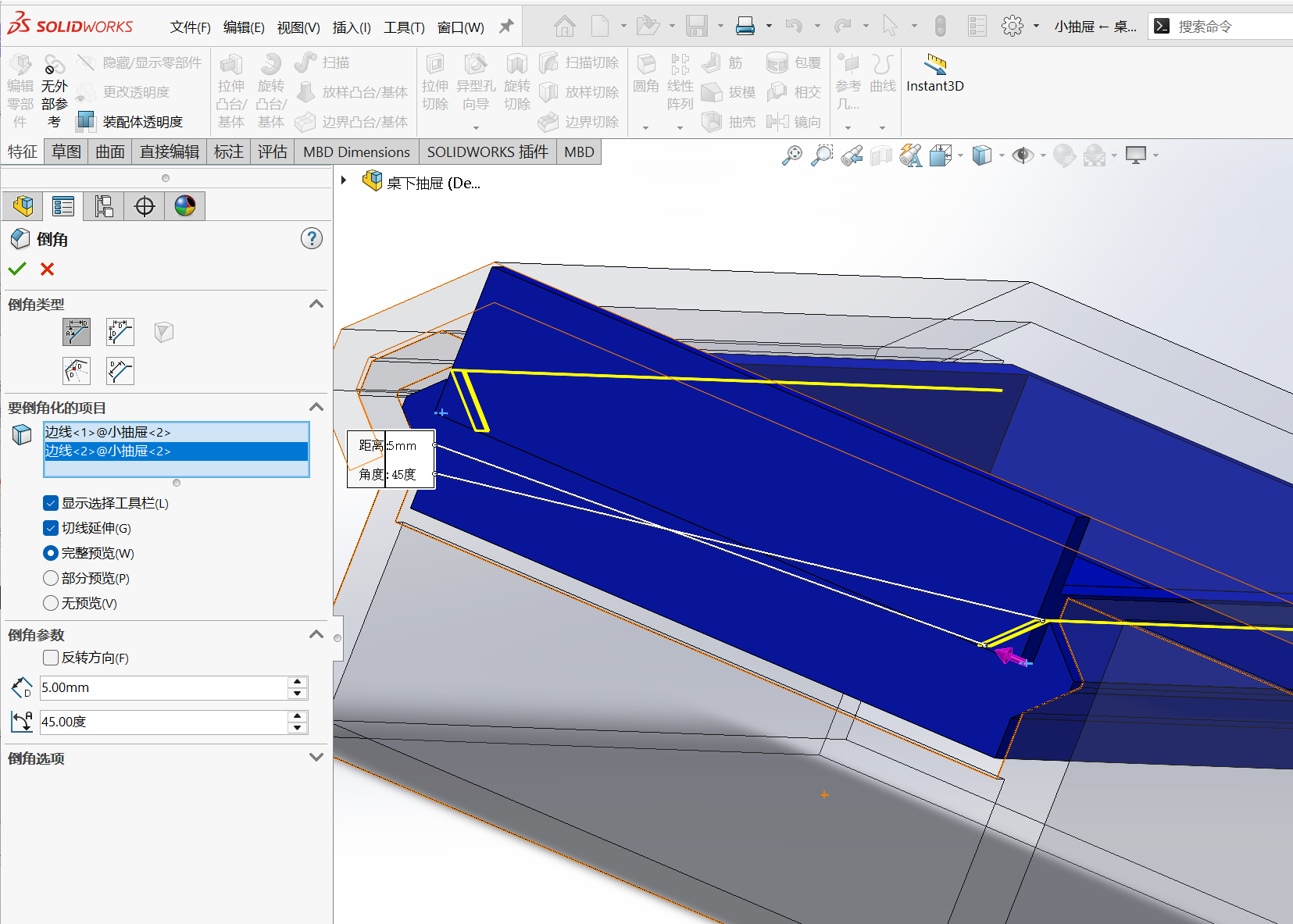

9、添加倒角

五、抽屉盖建模

1、插入新零件，并基于抽屉前面绘制草图。

2、拉伸凸台

3、添加燕尾槽结构固定盖板

4、拉伸凸台

5、添加限位

6、拉伸凸台

六、优化

七、导出打印
