HCIP的多进程练习和路由策略

题目:

要i求:

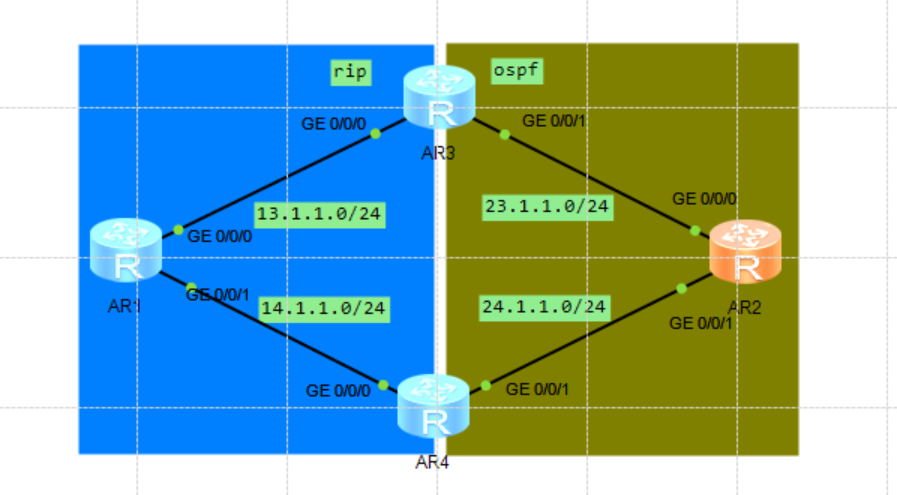

1.双点双向重发布,所有选路最佳;且存在备份路径,R1R2R3R4都有环回地址,R3的环回地址属于RIP范围,R4的环回地址属于ospf的范围。

1.分析要求

根据要求,我们知道,这是在一个路由器上配置2个不同的进程,而且需要我们选最佳路径,并且要有备份路径,所有我们应该进行路由策略。

1.配置ip地址

2.配置路由条目,通过动态来配置,左边nat,右边ospf

3.进行双向重发布

4.进行路由策略(选最佳路径)

2.解题过程

1.我已经配置好了,就把配置好后的的图片发到下面了

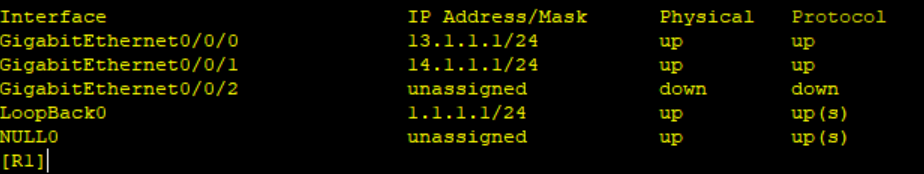

R1:的ip地址

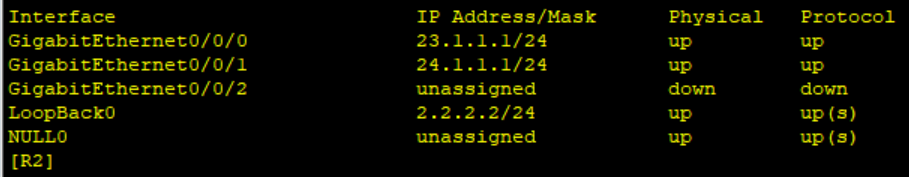

R2:的IP地址

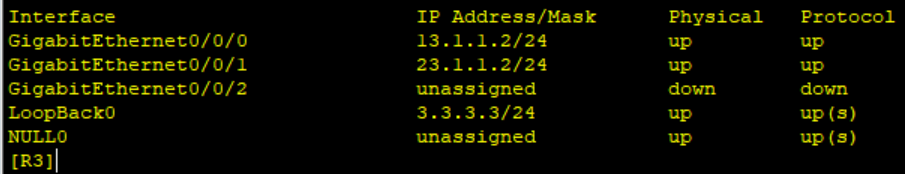

R3:的IP地址

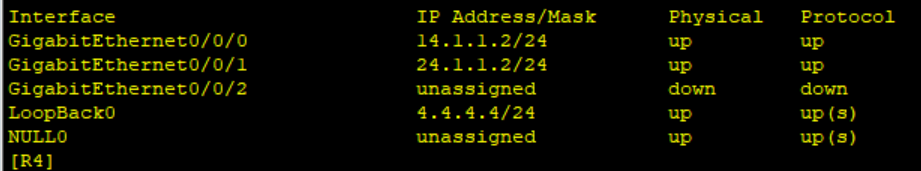

R4:的IP地址

2.配置路由条目

左边nat

nat的注意事项:

1.按照主力宣告(如A类B类C类来宣告)

2.宣告网段和接口

3.记得R3的环回是在rip中,R4的环回在ospf中。

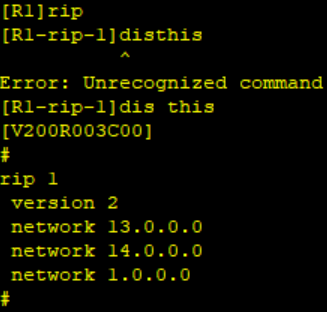

R1:的RIP配置

R3:的RIP配置

R4:的RIP配置

这样RIP的配置就完成了,这里我们可以从上面的照片看到我们的重发布也做了。

4.进行路由策略

1.抓流量

1.------acl------------优点:简单,但是不精确。如2.2.2.0/24,2.2.2.0/25,2.2.2.0/26,他不能精确宣告

2.------前缀列表(自上而下的匹配)------------优点:可以精确宣告

ip ip-prefix aaa(可以随便取名字) permit 1.1.1.0(网段) 25(子网掩码)

可以插入前缀列表

ip ip-prefix aaa(可以随便取名字)index 15 permit 1.1.1.0(网段) 25(子网掩码)

也可以删除(按照序号删除就行)

ip ip-prefix aaa(可以随便取名字)index 15

2.该流量

1.偏移列表(添加度量值)

例如:

【R1】ip ip-prefix aa permit 2.2.2.0 24

【R1】int g0/0/0

【R1-g0/0/0】rip metricout(出接口)/metricin(入接口) ip ip-prefix aa 2(度量加2)

这里我们需要在添加cost值就完成配置了,在RIP中配置,因为ospf,不会出现选路不佳的这种情况。

在A3的g0/0/0上配置

1.AR1到AR3的3.3.3.3/24的路径(在AR4上的入接口配置)

【R4】ip ip-prefix aa permit 3.3.3.3 24

【R4】int g0/0/0

【R4-g0/0/0】rip metricin ip-prefix aa 2(度量加二)

2.AR1到23.1.1.0/24的路径(在AR4上的入接口配置)、

【R4】ip ip-prefix aa permit 23.1.1.0 24

【R4】int g0/0/0

【R4-g0/0/0】rip metricin ip-prefix aa 2(度量加二)

3.AR1到24.1.1.0/24的路径(在AR3上的入接口配置)

【R3】ip ip-prefix bb permit 24.1.1.0 24

【R3】int g0/0/0

【R3-g0/0/0】rip metricin ip-prefix bb 2(度量加二)

4.AR1到2.2.2.2/24的路径(这个不需要配置,选路已经最佳)

如上我们已经完成了所有的配置
