换热器笔记整理

换热器基本知识点

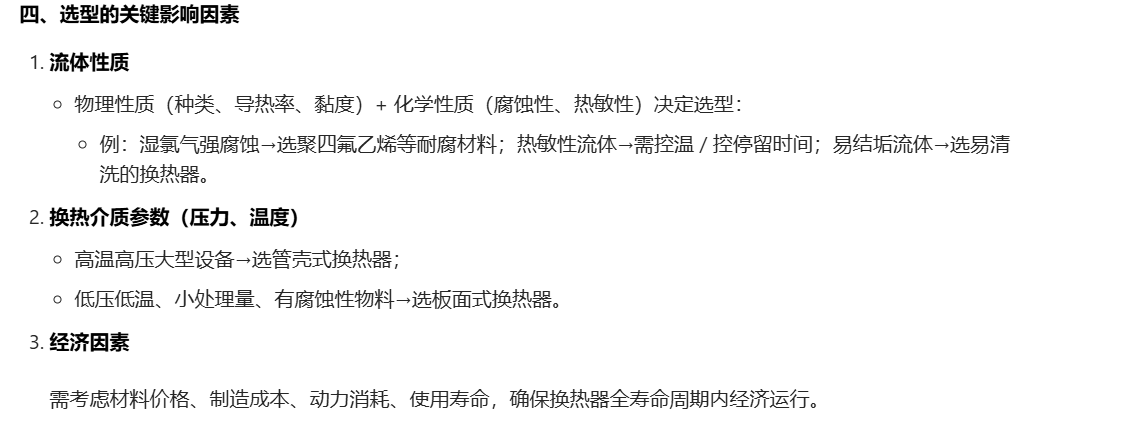

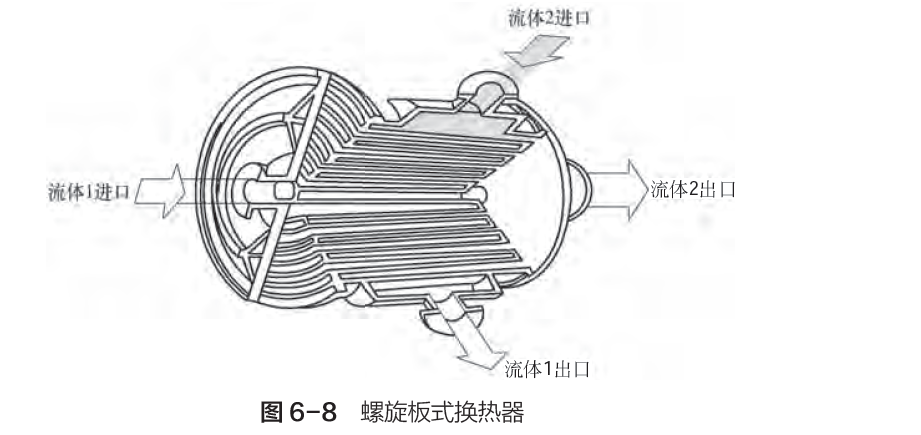

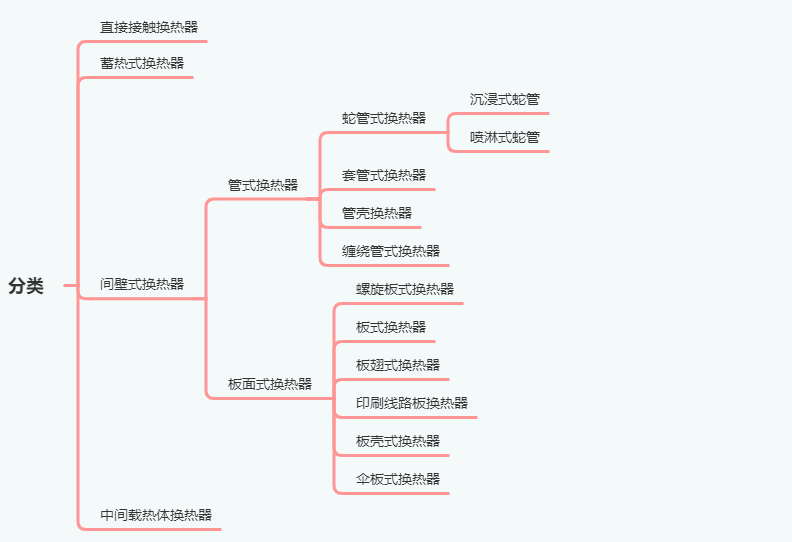

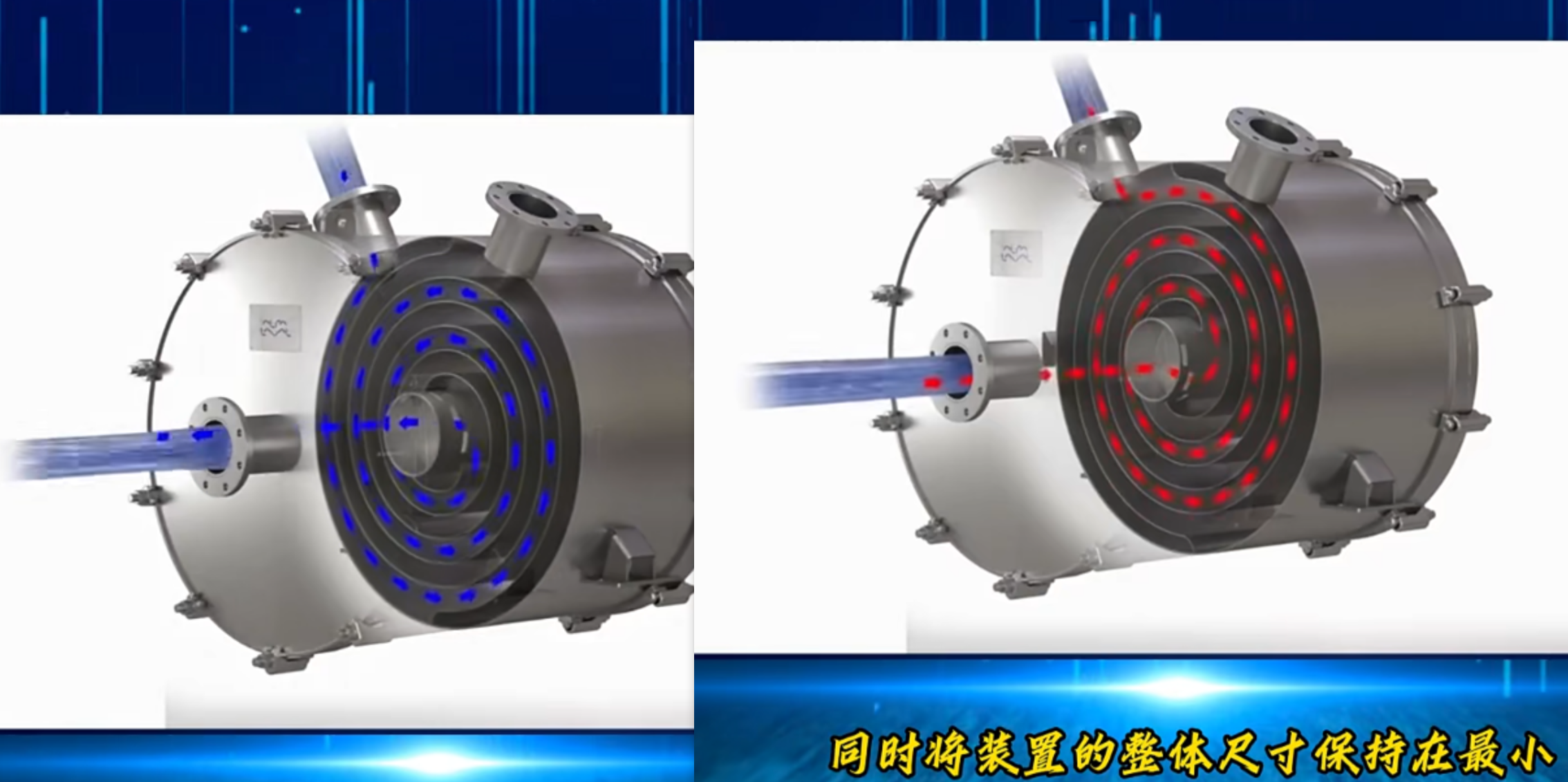

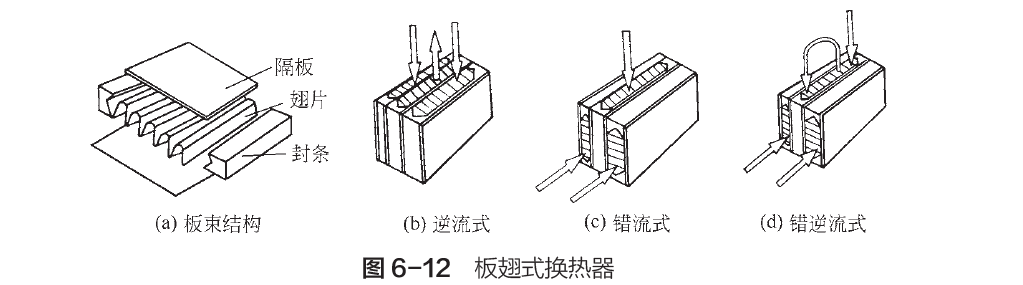

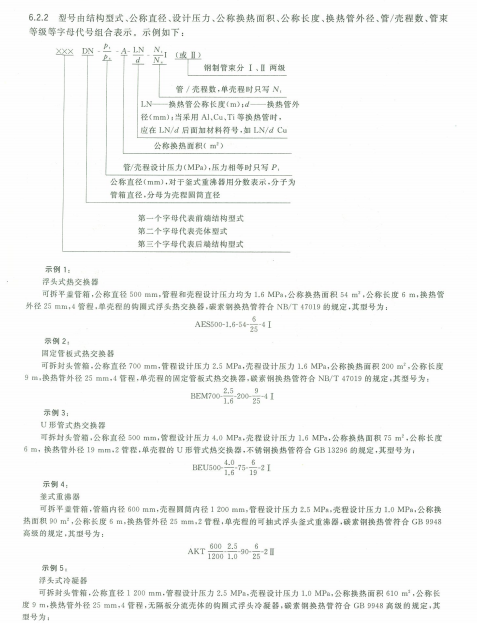

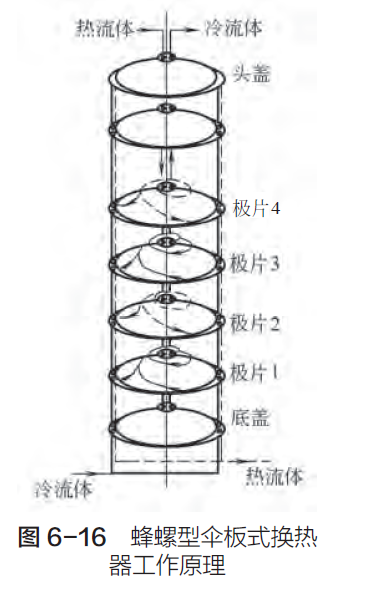

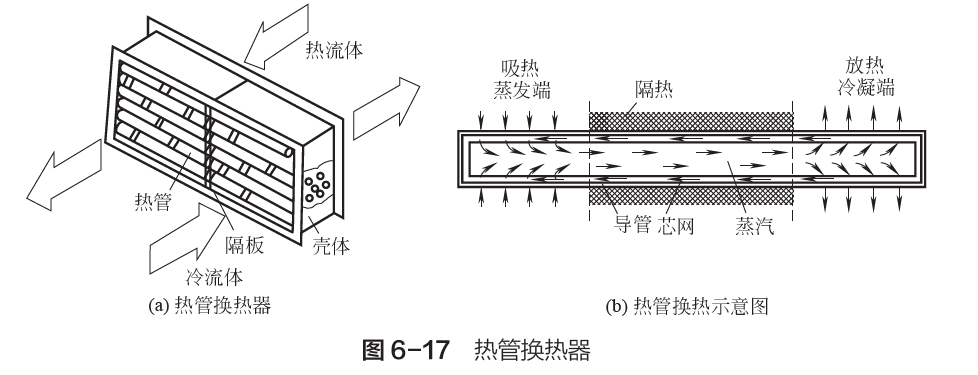

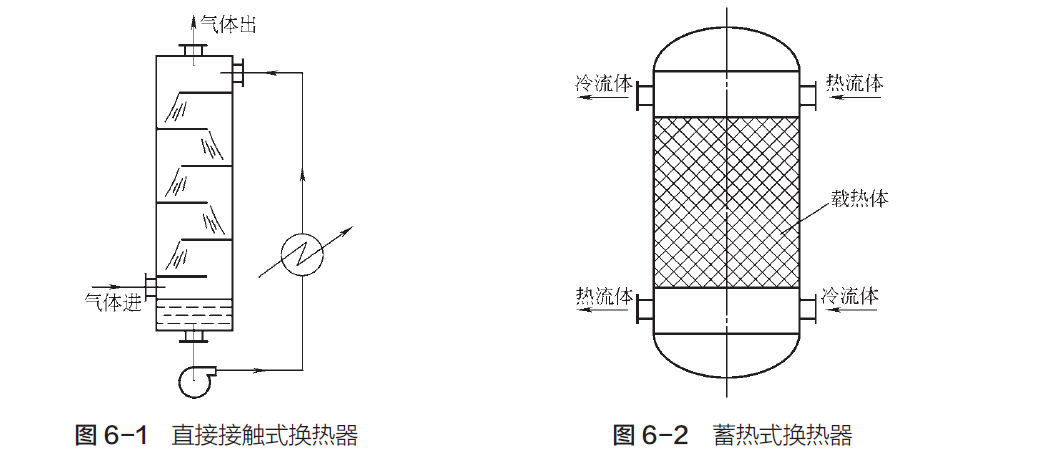

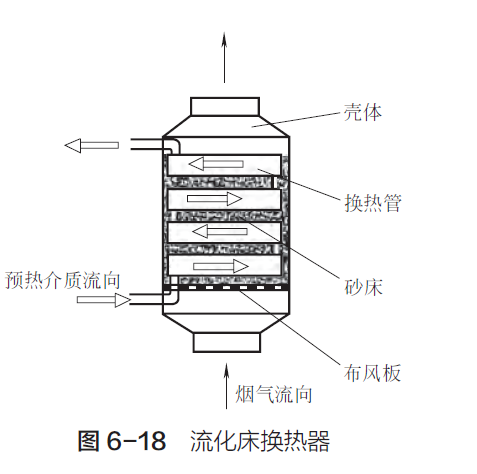

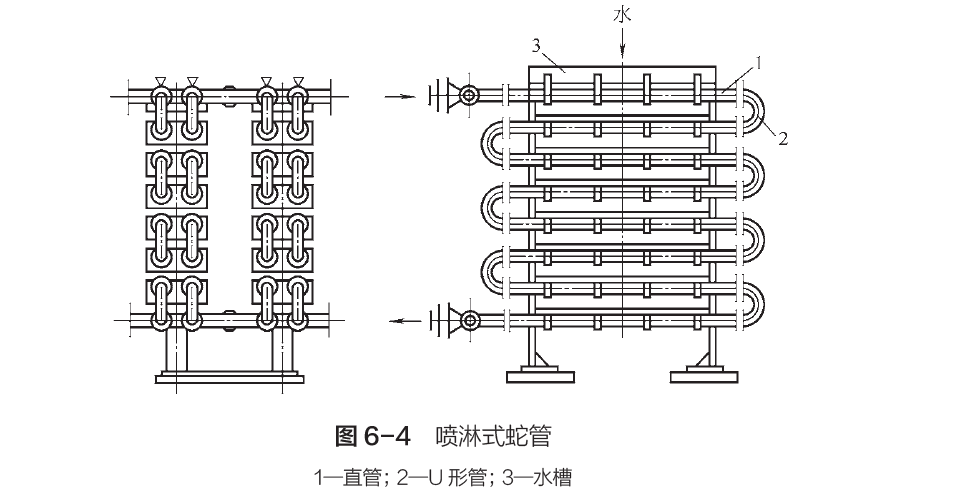

分类

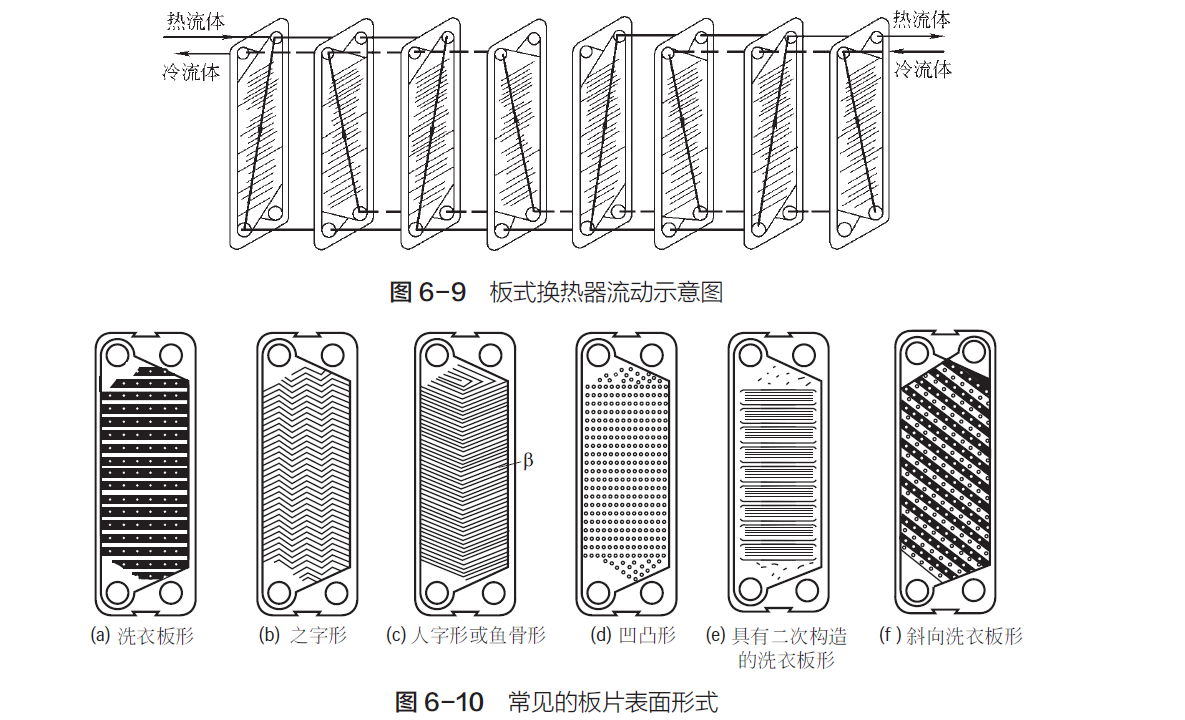

78 【设备分享-------板式换热器 - 蔡菜 | 小红书 - 你的生活兴趣社区】 😆 G80D78moM6c2n6S 😆 https://www.xiaohongshu.com/discovery/item/6644a959000000001e018f54?source=webshare\&xhsshare=pc_web\&xsec_token=ABWmTtpsJ7zq1umAWiFB4JIGvPe--eKMJ5ynenDwqMkR4=\&xsec_source=pc_share

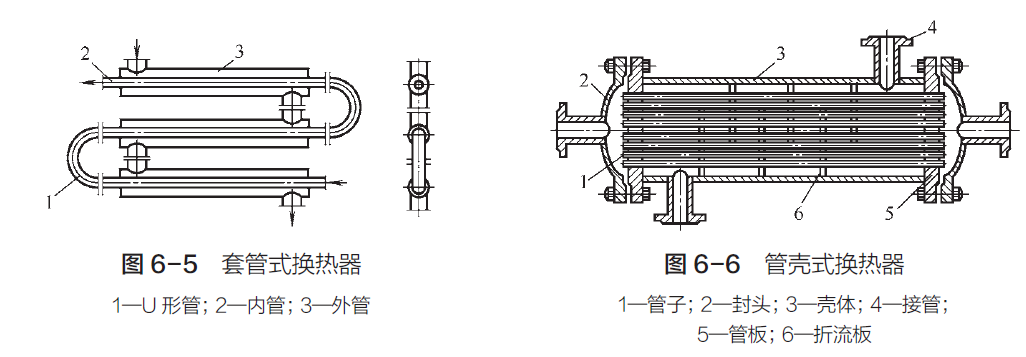

结构

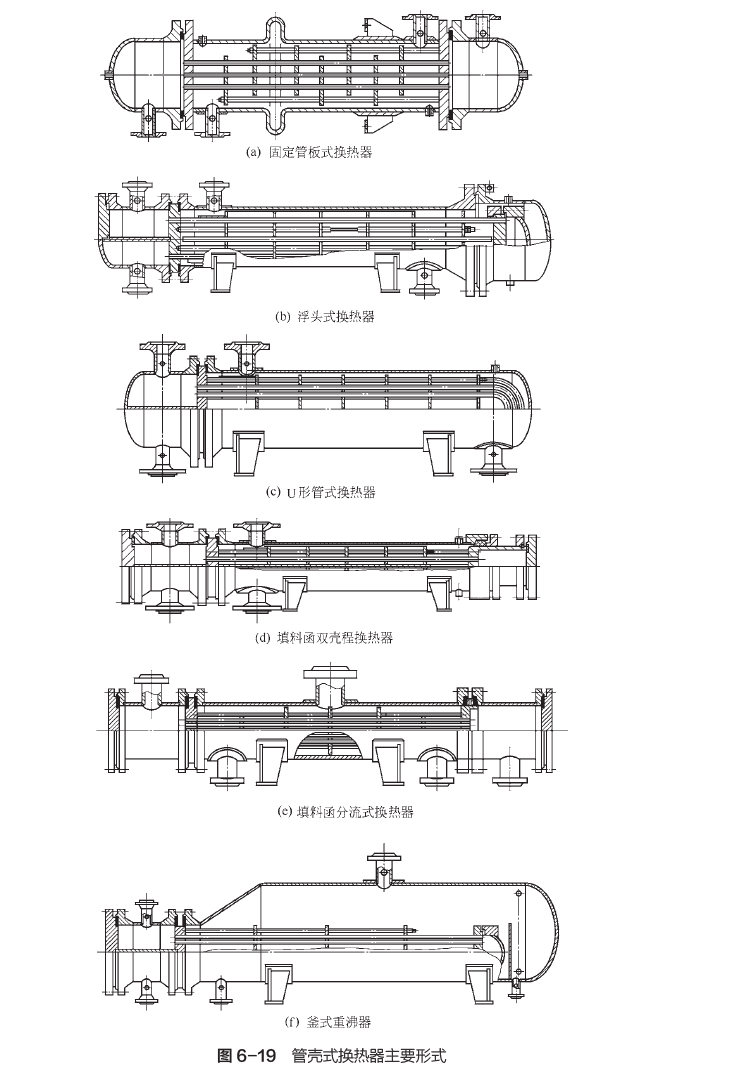

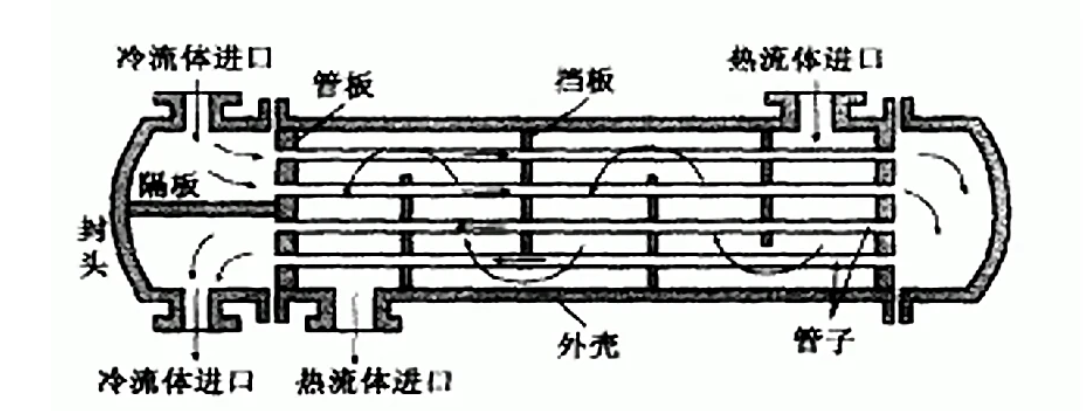

基本结构

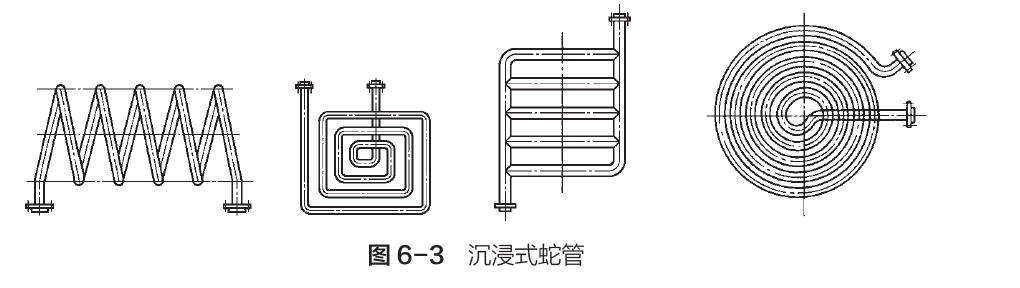

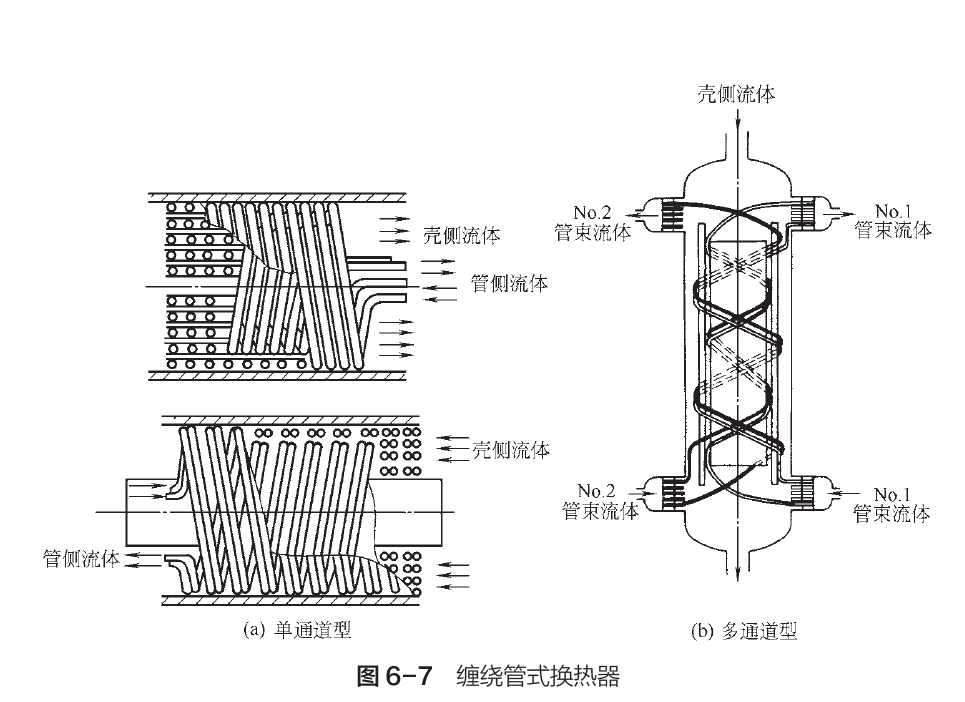

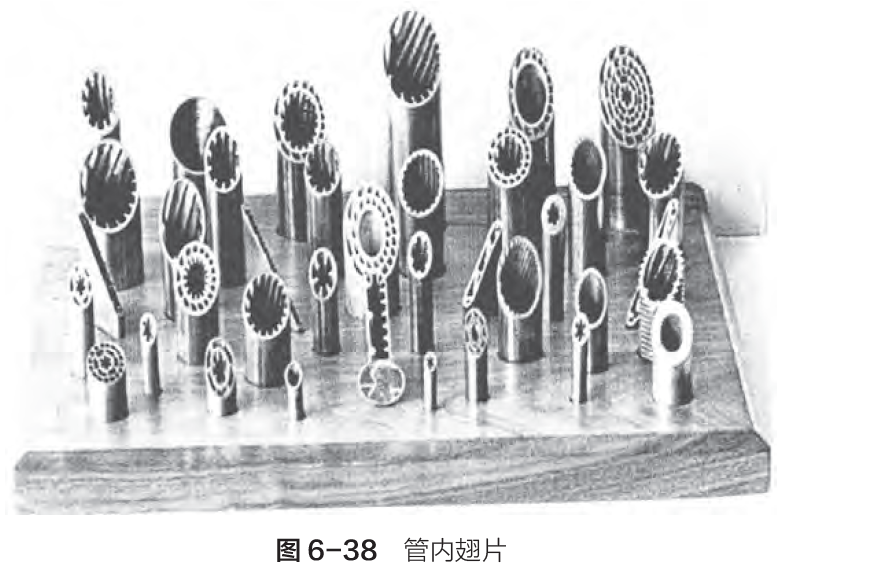

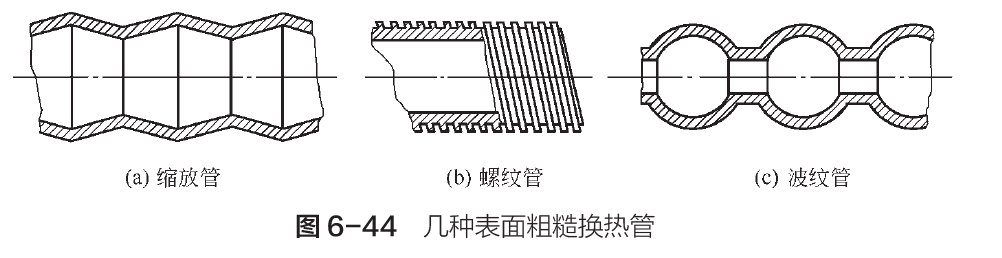

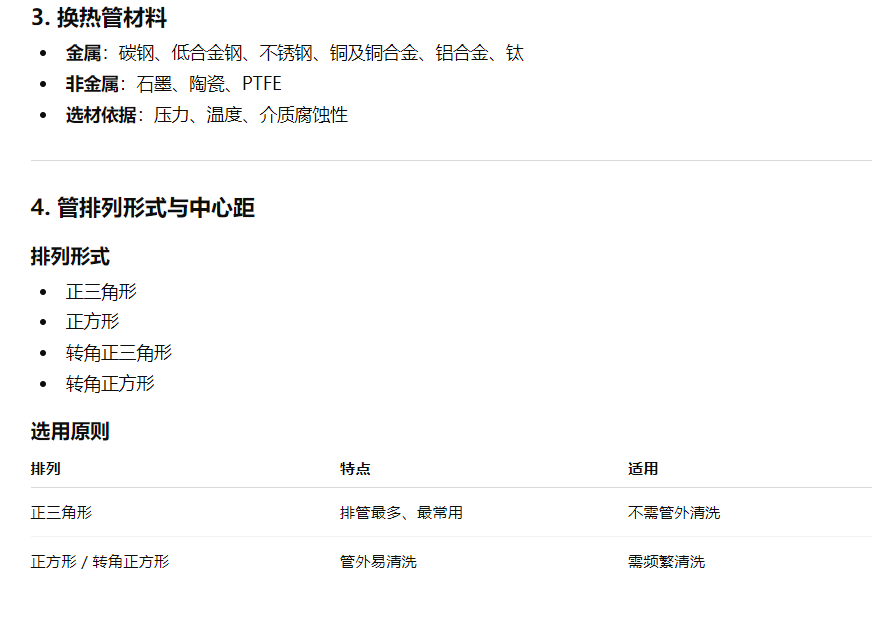

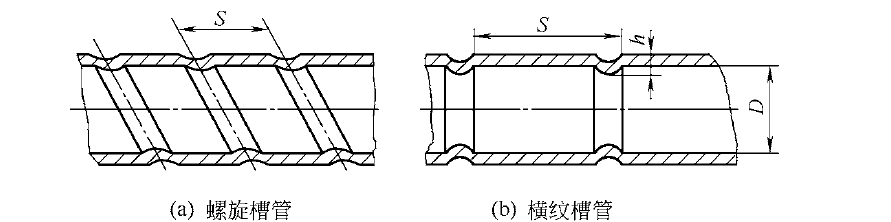

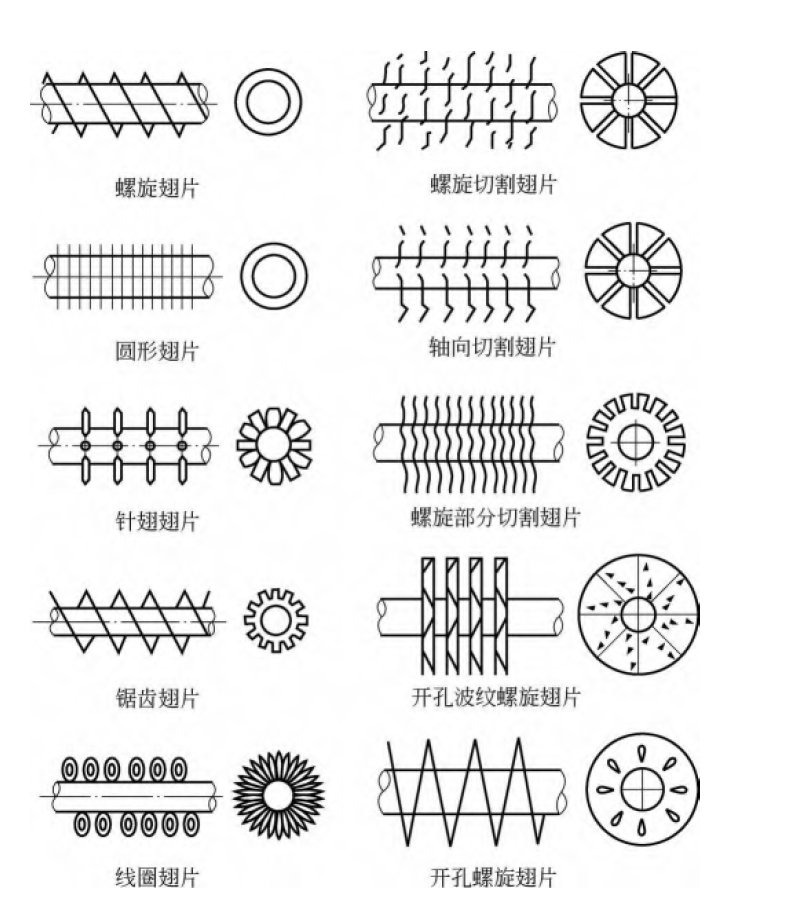

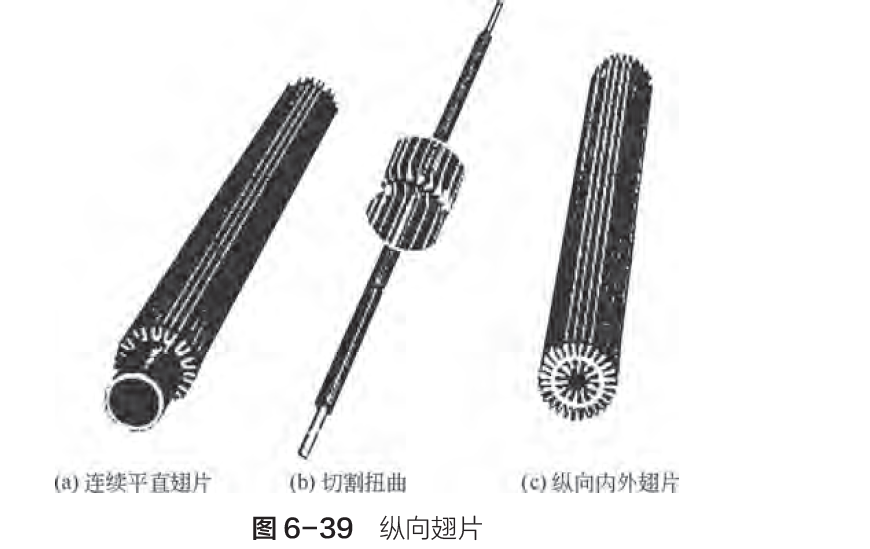

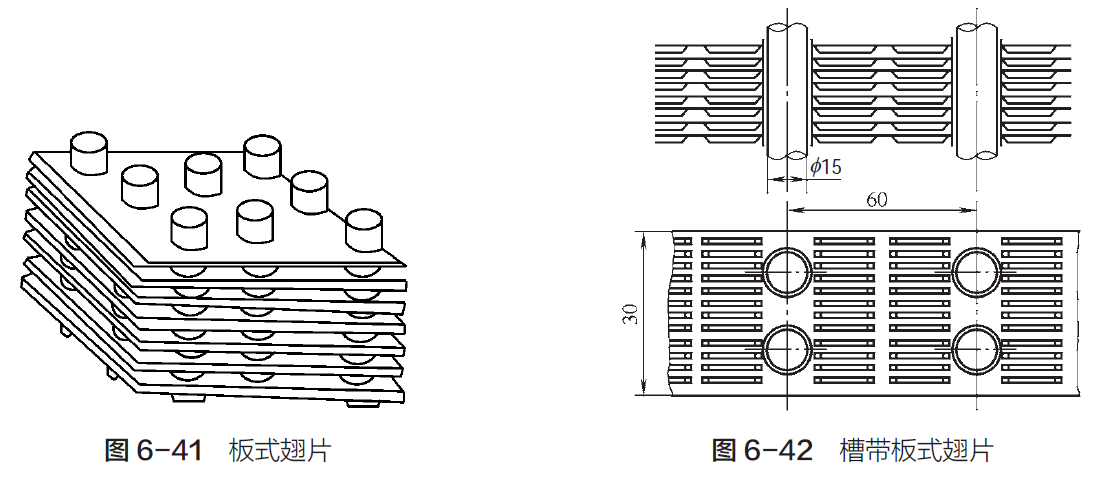

换热管

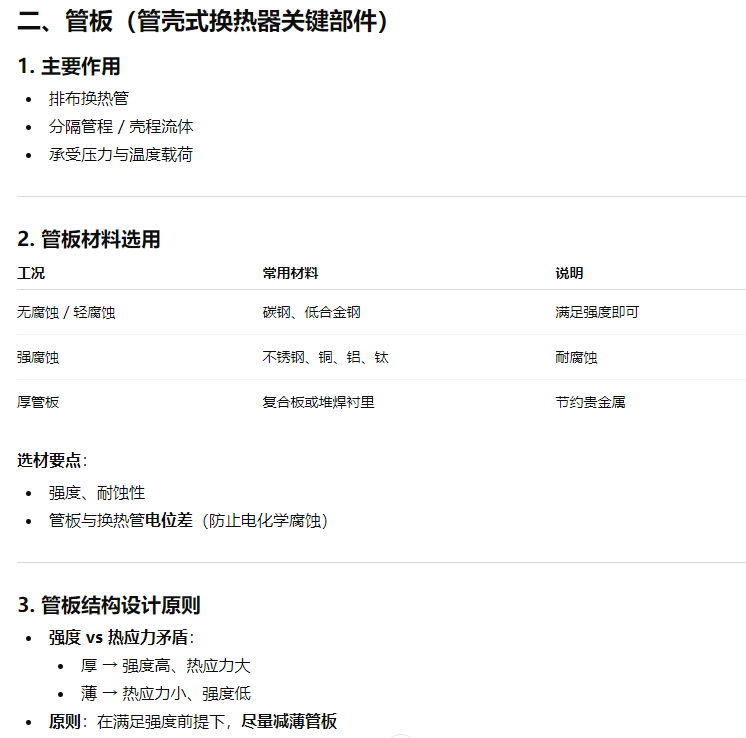

管板

正常来说就是选b,虽然不好但是b最常见

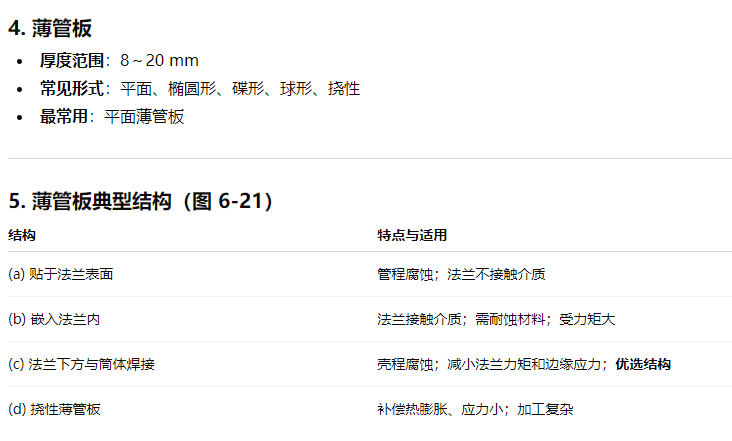

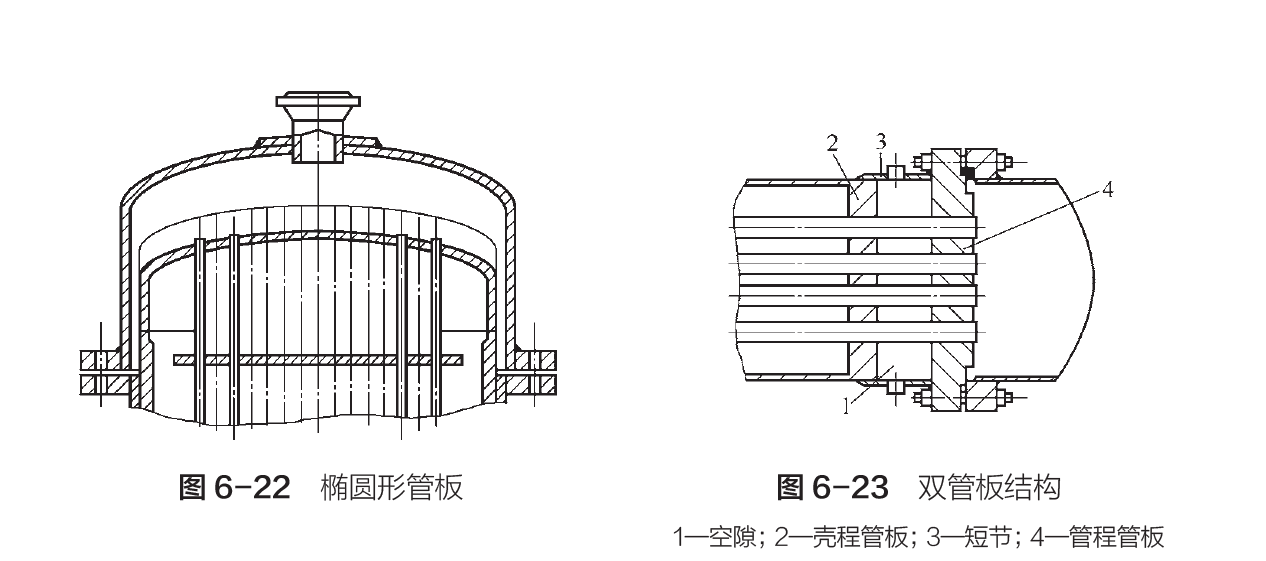

  • 椭圆形管板(图 6-22) :以椭圆形封头作为管板,受力优于平板管板,可做薄以降低热应力,适用于高压、大直径换热器。

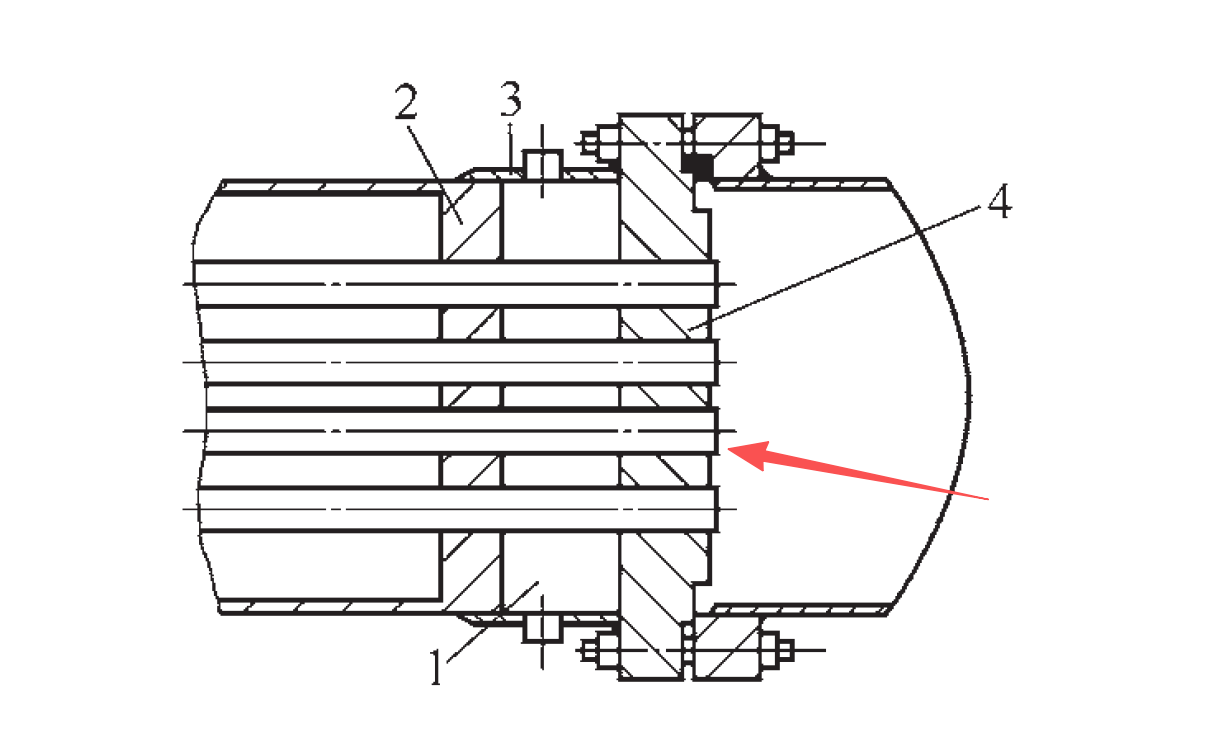

  • 双管板结构(图 6-23) :管子固定在两块管板上,板间留空隙;若连接处漏流,可从板间泄放,或充入惰性气体(压力高于管程 / 壳程)防止介质混合,适用于严禁管程与壳程介质混合的场景。

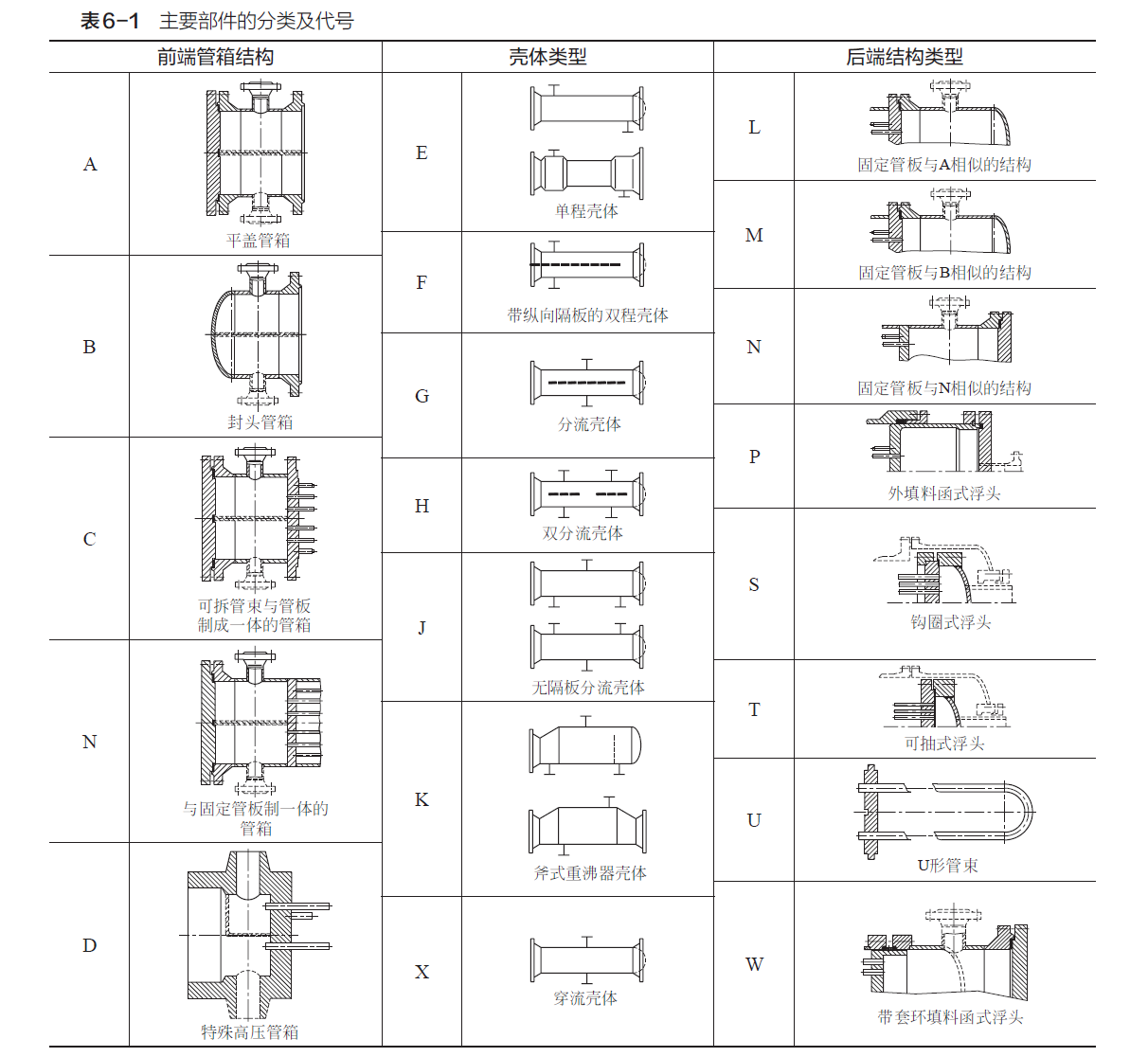

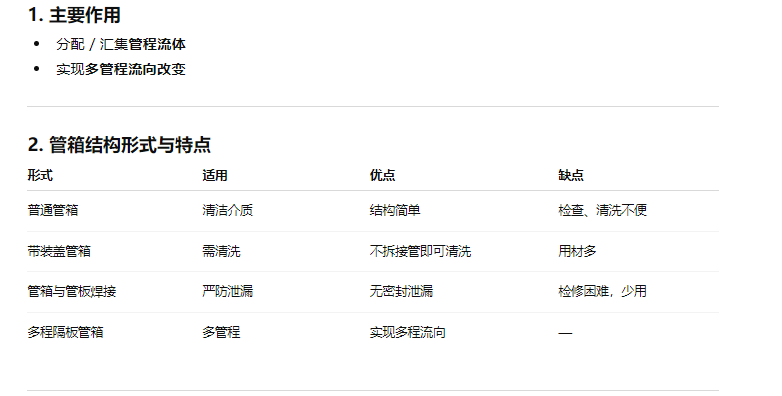

管箱

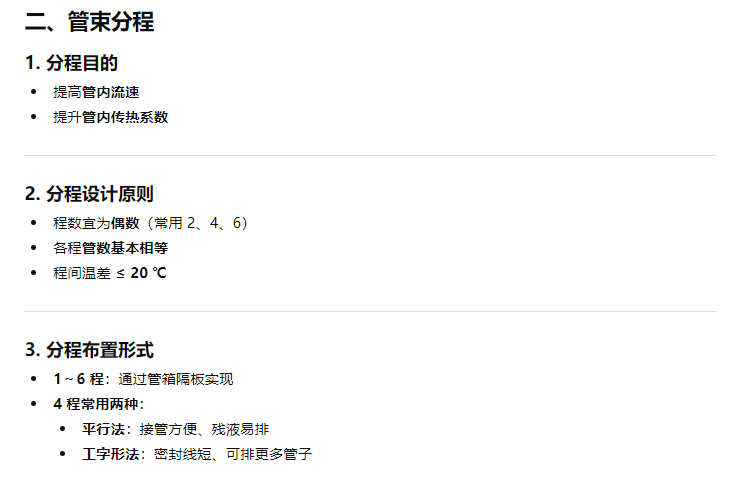

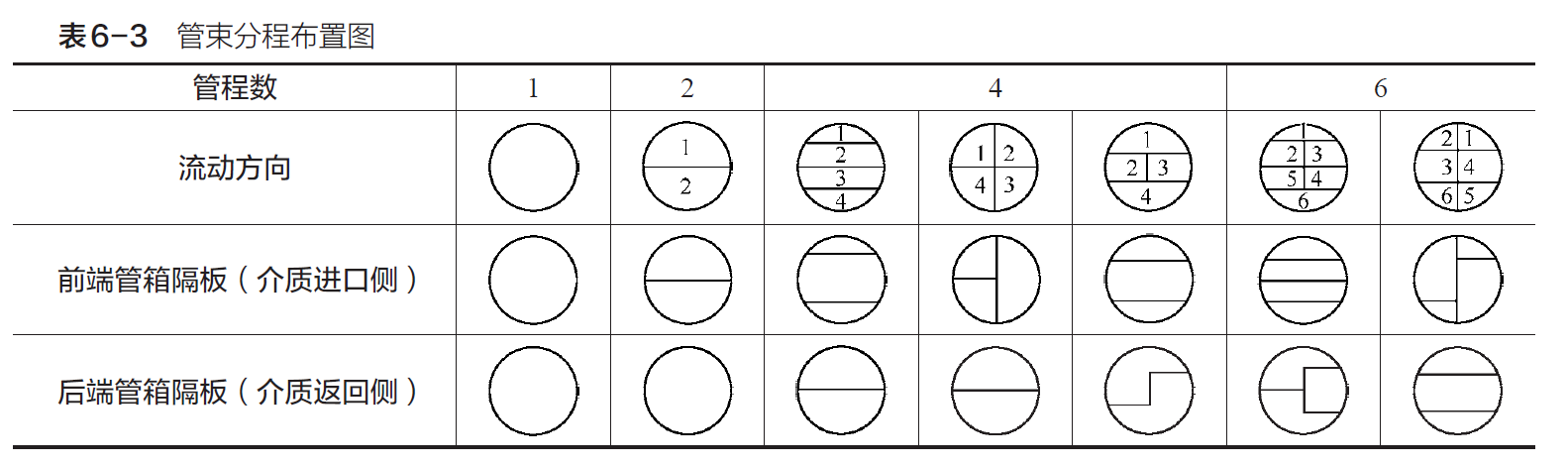

管束分程

换热管与管板连接基本都是过盈链接,如图

别的就是下图

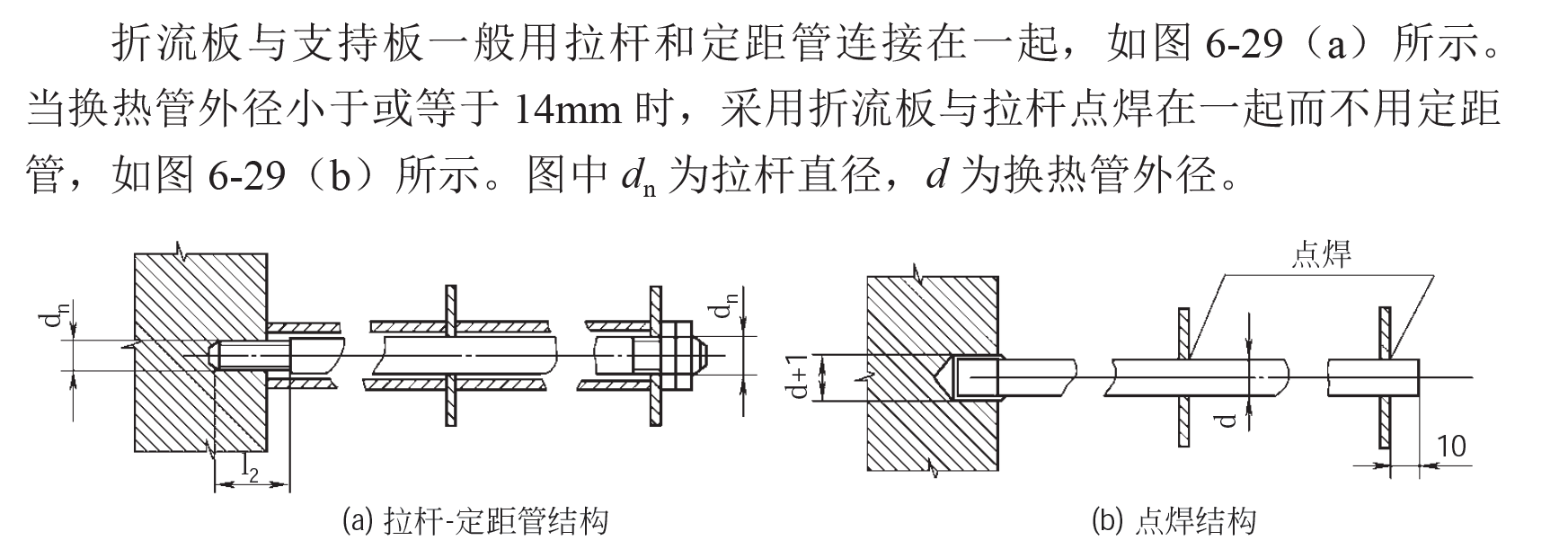

折流板

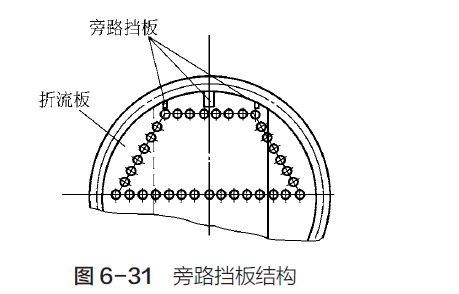

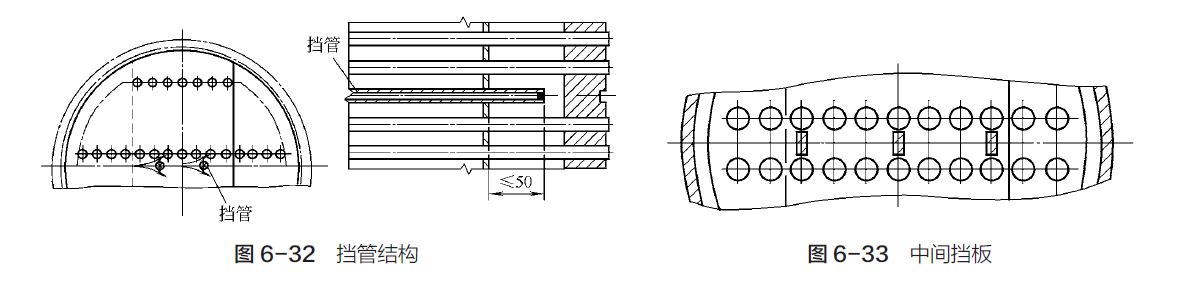

防短路结构

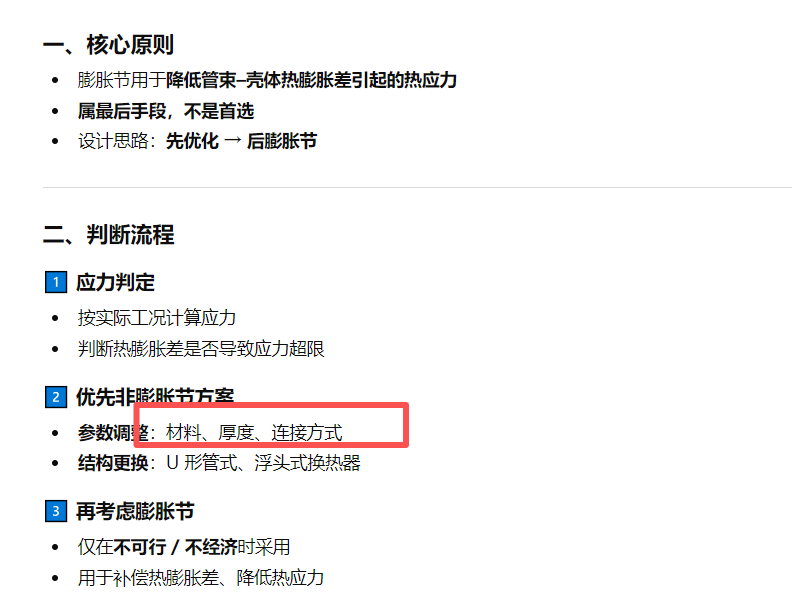

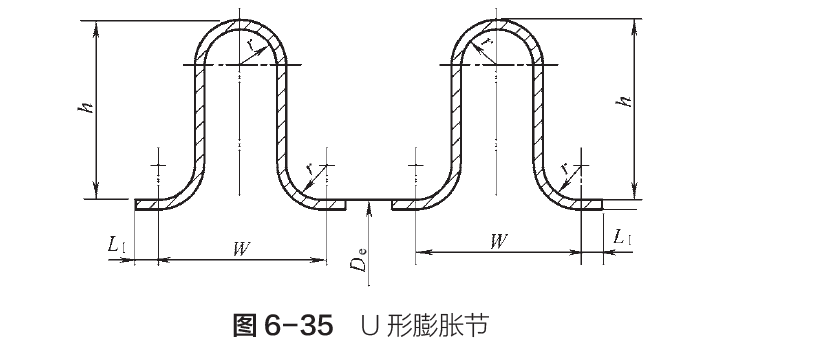

膨胀节

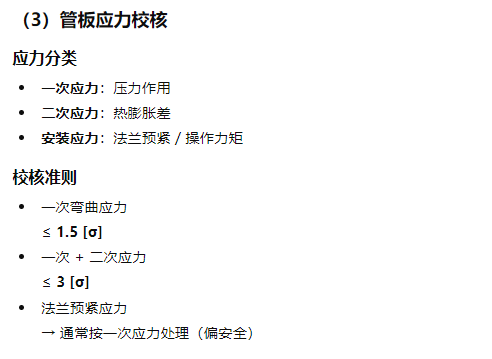

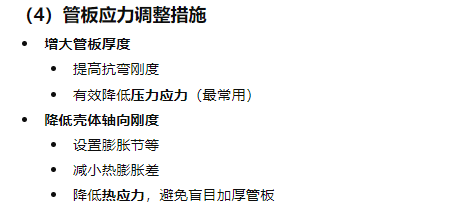

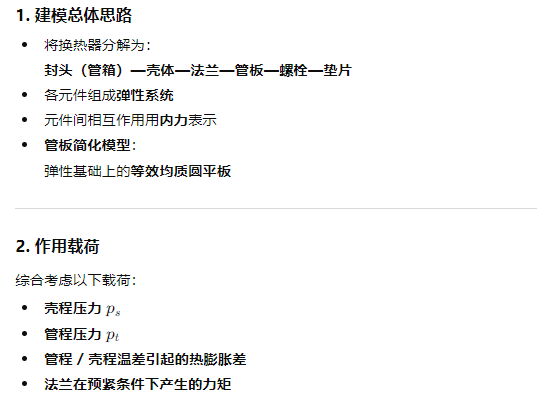

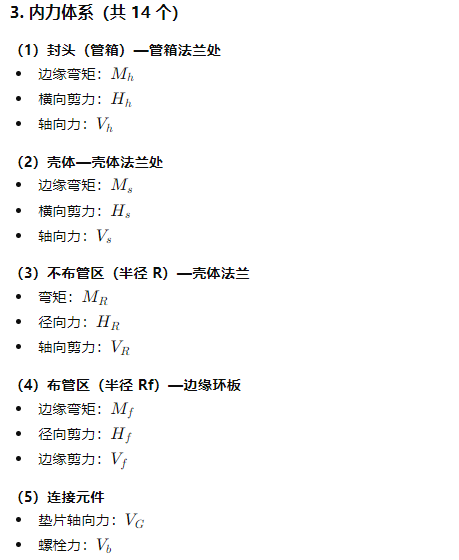

固定管板式换热器的力学分析思路

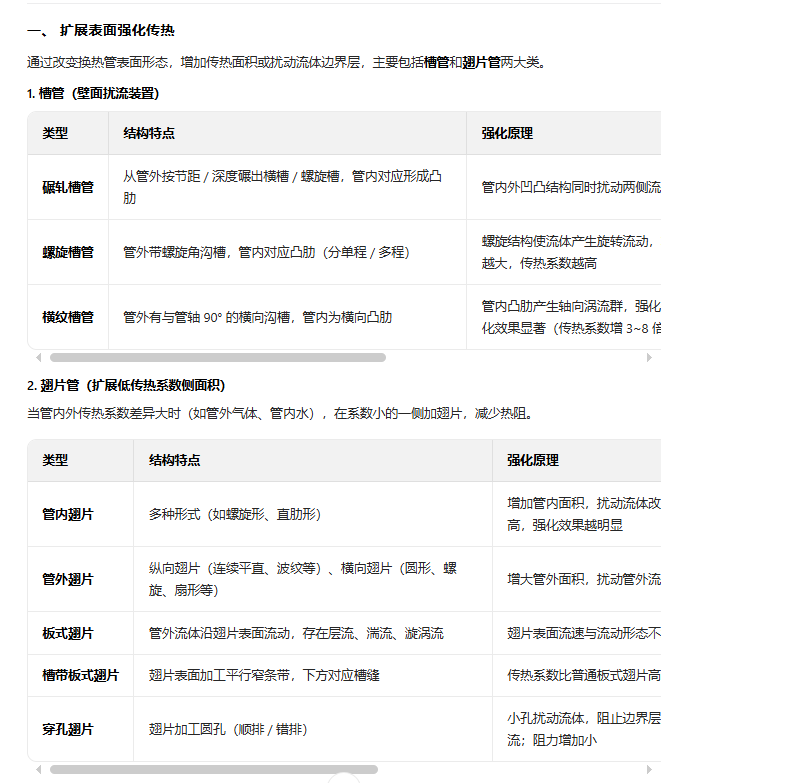

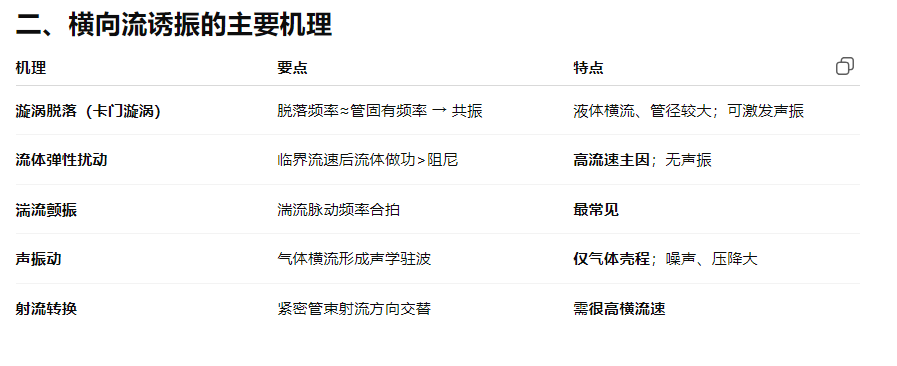

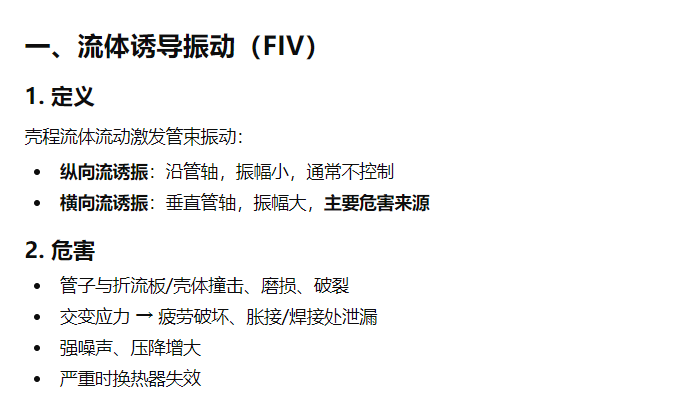

流体诱导振动

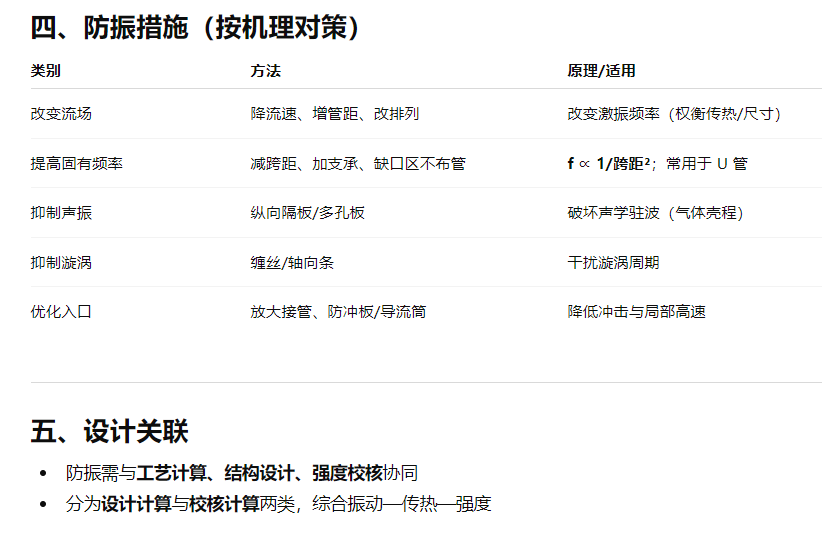

改进措施
