一、实验目的
-
掌握路由器中 DHCP 的配置。
-
掌握设备接口上 DHCP 中继的配置。
二、实验步骤
1.为 RA 所连接的 lan3（PC3 所在的区域）和 lan4（PC4 所在的区域）配置 DHCP 服务
2.为三层交换机下的 vlan2,vlan3 和 vlan4 配置 DHCP 服务
3.为 AP 下无线 wifi 部分配置 DHCP 服务
4.为三层交换机下其他普通 PC 配置 DHCP 服务
三、实验结果及分析
- 在RA中输入实验指导书中所给的命令对lan3（PC3所在的区域）配置DHCP服务，同时仿照给的命令对lan4进行DHCP配置。

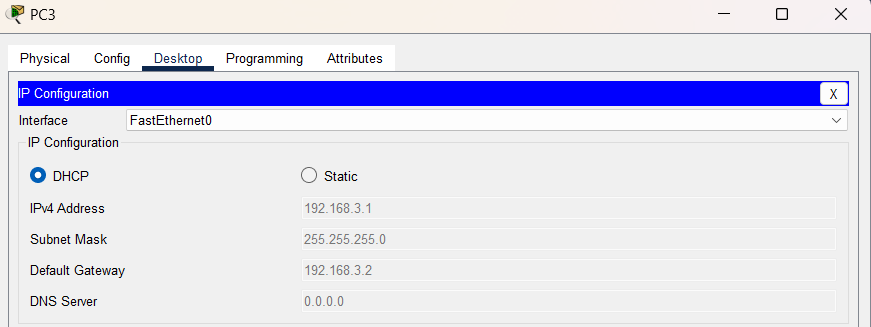

PC3的DHCP获取如图所示：
在RA中查看DHCP的绑定情况：
- 为三层交换机下的vlan2，vlan3和vlan4配置DHCP服务：
先在路由器RA中输入vlan2的DHCP配置命令，之后将PC5的IP设置为DHCP自动获取，结果显示失败。再在三层交换机中给vlan2添加DHCP中继，再次尝试PC5的DHCP自动获取，成功。按照上述方法对vlan3和vlan4进行配置。
PC5DHCP获取成功：
- 为AP下无线wifi部分配置DHCP服务：
首先在路由器RA中输入配置vlan5的DHCP的命令，接着在三层交换机中给vlan5添加DHCP中继。

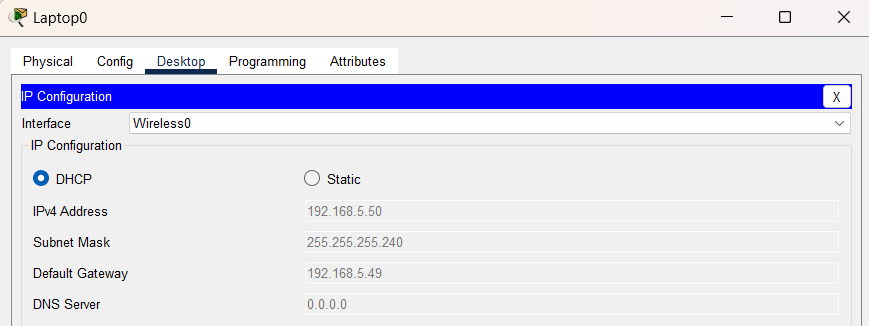

通过测试发现设置正确：
-
为三层交换机下其他普通PC配置DHCP服务，在RA中为vlan1配置DHCP服务，并且在三层交换机给vlan1添加DHCP中继。
-

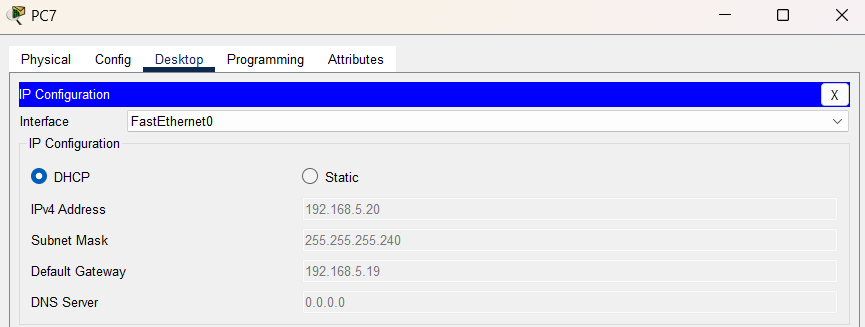

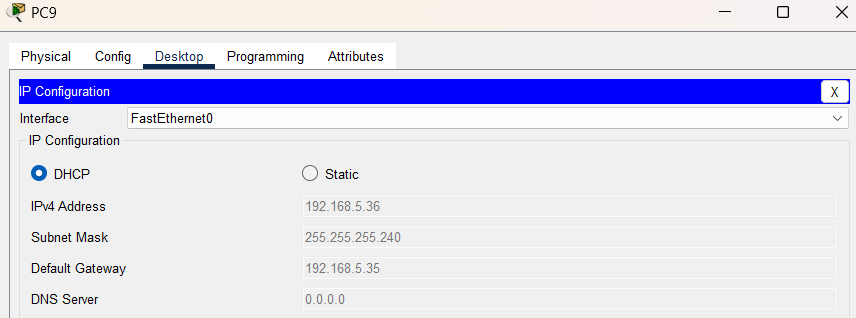

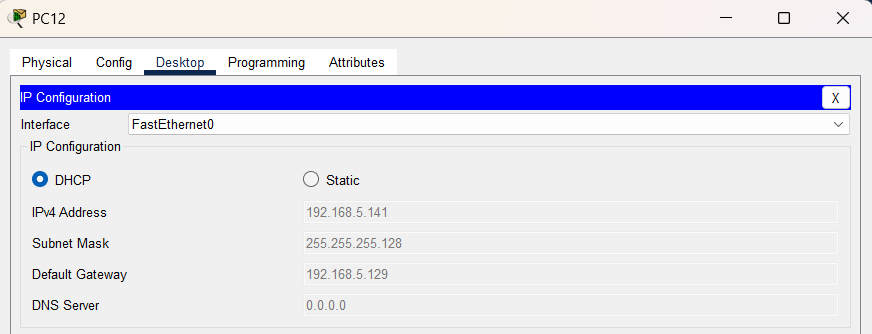

将上述所有配置完成后，进行测试，发现左边整个蓝色区域所有主机的DHCP获取成功（仅展示部分主机）：
四、实验总结及体会
本次 DHCP 实验成功完成了多场景下的动态主机配置任务，不仅掌握了路由器中 LAN 区域与三层交换机各 VLAN（含无线 AP 关联的 vlan5）的 DHCP 地址池配置方法，还通过 "配置中继解决跨网段获取失败" 的实践，深刻理解了 DHCP 中继的作用原理 ------ 未配置中继时 vlan2 终端无法获取 IP，添加ip helper-address指向 DHCP 服务器后成功获取，验证了跨网段 DHCP 通信需中继转发请求的关键逻辑。
