ensp路由配置

WJ.Polar2026-01-23 8:53

1.IP地址的配置

cpp 复制代码
# 1. 进入系统视图
<Huawei>system-view
[Huawei]

# 2. 修改设备名称
[Huawei]sysname AR1
[AR1]

# 3. 进入GE接口视图，配置IP并开启
[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]ip address 192.168.12.1 255.255.255.0
[AR1-GigabitEthernet0/0/0]undo shutdown  # 确保接口开启
[AR1-GigabitEthernet0/0/0]quit

# 4. 验证配置
[AR1]display ip interface brief  # 查看接口状态
[AR1]display this interface GigabitEthernet 0/0/0  # 查看接口详细配置

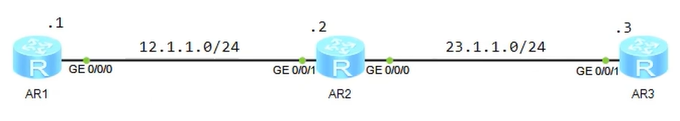

2.静态路由的配置

目标：让 AR1 与 AR3 通过静态路由跨网段通信

🔹 AR1 配置

cpp 复制代码
# 1. 进入接口配置IP
[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]ip address 12.1.1.1 255.255.255.0
[AR1-GigabitEthernet0/0/0]quit

# 2. 验证直连链路连通性
[AR1]ping 12.1.1.2  # 直连AR2接口，ping通确认物理链路正常

# 3. 配置静态路由（访问23.1.1.0/24网段）
[AR1]ip route-static 23.1.1.0 24 12.1.1.2

# 4. 验证跨网段连通性
[AR1]ping 23.1.1.3  # 第一次ping超时（对端路由未配置完成），第二次ping通

# 5. 确认静态路由已生效
[AR1]display ip routing-table

🔹 AR2 配置

cpp 复制代码
# 1. 修改设备名
[Huawei]sysname AR2

# 2. 配置两个接口IP
[AR2]interface GigabitEthernet 0/0/1
[AR2-GigabitEthernet0/0/1]ip address 12.1.1.2 24
[AR2-GigabitEthernet0/0/1]quit

[AR2]interface GigabitEthernet 0/0/0
[AR2-GigabitEthernet0/0/0]ip address 23.1.1.2 24
[AR2-GigabitEthernet0/0/0]quit

🔹 AR3 配置

cpp 复制代码
# 1. 修改设备名
[Huawei]sysname AR3

# 2. 进入接口配置IP
[AR3]interface GigabitEthernet 0/0/1
[AR3-GigabitEthernet0/0/1]ip address 23.1.1.3 24
[AR3-GigabitEthernet0/0/1]quit

# 3. 配置静态路由（访问12.1.1.0/24网段）
[AR3]ip route-static 12.1.1.0 24 23.1.1.2

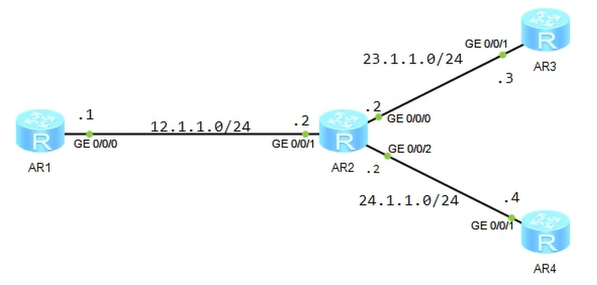

3.默认路由（缺省静态路由）的配置

目标：让 AR1 可以访问 AR3（23.1.1.3）和 AR4（24.1.1.4），并实现双向通信。

🔹 AR1 配置

cpp 复制代码
# 进入系统视图
<Huawei>system-view
[Huawei]sysname AR1

# 配置接口IP
[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]ip address 12.1.1.1 255.255.255.0
[AR1-GigabitEthernet0/0/0]quit

# 配置默认静态路由（所有未知流量都发往AR2）
[AR1]ip route-static 0.0.0.0 0.0.0.0 12.1.1.2

# 验证连通性
[AR1]ping 23.1.1.3
[AR1]ping 24.1.1.4

🔹 AR2 配置

cpp 复制代码
# 进入系统视图
<Huawei>system-view
[Huawei]sysname AR2

# 配置三个接口IP
[AR2]interface GigabitEthernet 0/0/1
[AR2-GigabitEthernet0/0/1]ip address 12.1.1.2 24
[AR2-GigabitEthernet0/0/1]quit

[AR2]interface GigabitEthernet 0/0/0
[AR2-GigabitEthernet0/0/0]ip address 23.1.1.2 24
[AR2-GigabitEthernet0/0/0]quit

[AR2]interface GigabitEthernet 0/0/2
[AR2-GigabitEthernet0/0/2]ip address 24.1.1.2 24
[AR2-GigabitEthernet0/0/2]quit

🔹 AR3 配置

cpp 复制代码
# 进入系统视图
<Huawei>system-view
[Huawei]sysname AR3

# 配置接口IP
[AR3]interface GigabitEthernet 0/0/1
[AR3-GigabitEthernet0/0/1]ip address 23.1.1.3 24
[AR3-GigabitEthernet0/0/1]quit

# 配置静态路由（访问12.1.1.0/24网段）
[AR3]ip route-static 12.1.1.0 24 23.1.1.2

🔹 AR4 配置

cpp 复制代码
# 进入系统视图
<Huawei>system-view
[Huawei]sysname AR4

# 配置接口IP
[AR4]interface GigabitEthernet 0/0/1
[AR4-GigabitEthernet0/0/1]ip address 24.1.1.4 24
[AR4-GigabitEthernet0/0/1]quit

# 配置静态路由（访问12.1.1.0/24网段）
[AR4]ip route-static 12.1.1.0 24 24.1.1.2

默认路由的作用

AR1 配置了默认路由 ip route-static 0.0.0.0 0.0.0.0 12.1.1.2，这是一种 "一网打尽" 的配置：

  • 任何不在 AR1 直连网段（12.1.1.0/24）的流量，都会自动发往下一跳 12.1.1.2（AR2）。

  • 这样 AR1 就无需为 23.1.1.0/24 和 24.1.1.0/24 分别配置静态路由，简化了配置。

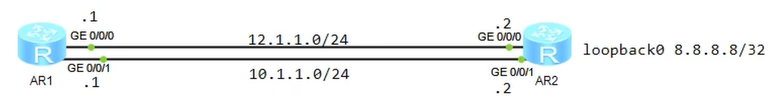

4.浮动静态路由的配置

目标：通过配置不同优先级的静态路由，实现主链路（10.1.1.0/24）故障时，流量自动切换到备份链路（12.1.1.0/24）。

🔹 AR1 配置

cpp 复制代码
# 进入系统视图
<Huawei>system-view
[Huawei]sysname AR1

# 配置接口IP
[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]ip address 12.1.1.1 24
[AR1-GigabitEthernet0/0/0]quit

[AR1]interface GigabitEthernet 0/0/1
[AR1-GigabitEthernet0/0/1]ip address 10.1.1.1 24
[AR1-GigabitEthernet0/0/1]quit

# 配置浮动静态路由
# 备份路由：优先级100（数值越大，优先级越低）
[AR1]ip route-static 8.8.8.8 32 12.1.1.2 preference 100
# 主路由：默认优先级60（数值越小，优先级越高）
[AR1]ip route-static 8.8.8.8 32 10.1.1.2

# 验证主备切换（手动关闭主链路接口）
[AR1]interface GigabitEthernet 0/0/1
[AR1-GigabitEthernet0/0/1]shutdown
[AR1-GigabitEthernet0/0/1]quit

# 查看某个路由条目的详细信息
display ip routing-table 8.8.8.8 verbose

🔹 AR2 配置

cpp 复制代码
# 进入系统视图
<Huawei>system-view
[Huawei]sysname AR2

# 配置接口IP
[AR2]interface GigabitEthernet 0/0/0
[AR2-GigabitEthernet0/0/0]ip address 12.1.1.2 24
[AR2-GigabitEthernet0/0/0]quit

[AR2]interface GigabitEthernet 0/0/1
[AR2-GigabitEthernet0/0/1]ip address 10.1.1.2 24
[AR2-GigabitEthernet0/0/1]quit

# 配置LoopBack接口（模拟目标网段）
[AR2]interface LoopBack 0
[AR2-LoopBack0]ip address 8.8.8.8 32
[AR2-LoopBack0]quit

浮动静态路由核心原理

  • 当同一目标网段存在多条静态路由时，设备会选择优先级（Preference）数值更小的路由作为活跃路由。

  • 在本实验中：

    • 主路由 ip route-static 8.8.8.8 32 10.1.1.2 → 优先级 60（默认值）

    • 备份路由 ip route-static 8.8.8.8 32 12.1.1.2 preference 100 → 优先级 100

LoopBack 接口的作用

  • LoopBack 接口是虚拟接口，永远不会物理宕掉，用它的 IP 8.8.8.8/32 作为测试目标，能保证目标地址始终可用，让我们可以专注于测试两条物理链路的切换效果。
