华为OSPF配置实战详解

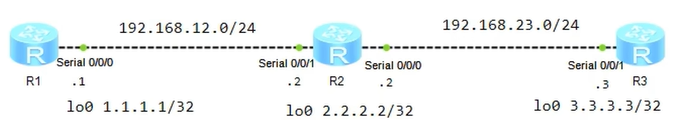

1.点到点链路的ospf

路由器 R1 配置

cpp 复制代码

<Huawei>system-view       // 进入系统视图
[Huawei]sysname R1        // 修改设备名称为R1
[R1]undo info-center enable  // 关闭信息中心，减少日志干扰
[R1]interface Serial 0/0/0   // 进入串口0/0/0接口
[R1-Serial0/0/0]ip address 192.168.12.1 255.255.255.0  // 配置串口IP地址
[R1-Serial0/0/0]quit       // 退出接口视图

// 配置环回接口（作为OSPF的Router-ID，稳定性更高）
[R1]interface LoopBack 0
[R1-LoopBack0]ip address 1.1.1.1 255.255.255.255  // 配置32位掩码的环回地址
[R1-LoopBack0]quit       // 退出环回接口视图

// 启动OSPF协议
[R1]ospf 1 router-id 1.1.1.1  // 启动OSPF进程1，指定Router-ID为环回地址
[R1-ospf-1]area 0       // 进入OSPF区域0
// 宣告直连网段（网络号+反掩码），使接口加入OSPF
[R1-ospf-1-area-0.0.0.0]network 192.168.12.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0  // 宣告环回地址
[R1-ospf-1-area-0.0.0.0]quit  // 退出区域视图
[R1-ospf-1]quit        // 退出OSPF视图

// 验证命令（可选执行）
[R1]display ospf peer brief  // 查看OSPF邻居简要信息
[R1]display ospf lsdb        // 查看OSPF链路状态数据库
[R1]display ospf interface Serial 0/0/0  // 查看接口OSPF状态

路由器 R2 配置

cpp 复制代码

<Huawei>system-view       // 进入系统视图
[Huawei]sysname R2        // 修改设备名称为R2
[R2]undo info-center enable  // 关闭信息中心，减少日志干扰

// 配置第一个串口（连接R1）
[R2]interface Serial 0/0/1
[R2-Serial0/0/1]ip address 192.168.12.2 255.255.255.0
[R2-Serial0/0/1]quit

// 配置第二个串口（连接R3）
[R2]interface Serial 0/0/0
[R2-Serial0/0/0]ip address 192.168.23.2 255.255.255.0
[R2-Serial0/0/0]quit

// 配置环回接口
[R2]interface LoopBack 0
[R2-LoopBack0]ip address 2.2.2.2 255.255.255.255
[R2-LoopBack0]quit

// 启动OSPF协议
[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 0
// 宣告所有需要参与OSPF的网段
[R2-ospf-1-area-0.0.0.0]network 192.168.12.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 192.168.23.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]quit
[R2-ospf-1]quit

// 验证命令（可选执行）
[R2]display ospf peer brief  // 查看邻居状态（应显示R1和R3均为Full）
[R2]display ospf lsdb        // 查看链路状态数据库

路由器 R3 配置

cpp 复制代码

<Huawei>system-view       // 进入系统视图
[Huawei]sysname R3        // 修改设备名称为R3
[R3]undo info-center enable  // 关闭信息中心，减少日志干扰

// 配置串口（连接R2）
[R3]interface Serial 0/0/1
[R3-Serial0/0/1]ip address 192.168.23.3 255.255.255.0
[R3-Serial0/0/1]quit

// 配置环回接口
[R3]interface LoopBack 0
[R3-LoopBack0]ip address 3.3.3.3 255.255.255.255
[R3-LoopBack0]quit

// 启动OSPF协议
[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 192.168.23.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]quit
[R3-ospf-1]quit

// 验证命令（可选执行）
[R3]display ospf peer brief  // 查看OSPF邻居（应显示R2为Full）
[R3]display ip routing-table  // 查看路由表（应学到R1和R2的网段）

ospf 1 router-id 3.3.3.3 核心是 "启动 OSPF 1 号进程，并指定 3.3.3.3 作为这台路由器的唯一 OSPF 标识"；
Router-ID 是 OSPF 的 "身份证"，必须全网唯一，优先用环回接口 IP 配置；
进程号（1）仅本地有效，Router-ID（3.3.3.3）全网有效，这是两者最关键的区别。

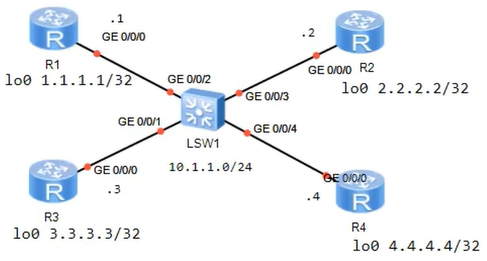

2.MA链路上的OSPF

R1 配置

cpp 复制代码

<Huawei>system-view
[Huawei]sysname R1
[R1]undo info-center enable  // 关闭日志干扰
[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ip address 10.1.1.1 255.255.255.0
[R1-GigabitEthernet0/0/0]quit
[R1]interface LoopBack 0
[R1-LoopBack0]ip address 1.1.1.1 255.255.255.255
[R1-LoopBack0]quit
[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]quit
[R1-ospf-1]quit

// 验证命令
[R1]display ospf peer brief
[R1]display ospf interface GigabitEthernet 0/0/0

R2 配置

cpp 复制代码

<Huawei>system-view
[Huawei]sysname R2
[R2]undo info-center enable
[R2]interface GigabitEthernet 0/0/0
[R2-GigabitEthernet0/0/0]ip address 10.1.1.2 255.255.255.0
[R2-GigabitEthernet0/0/0]quit
[R2]interface LoopBack 0
[R2-LoopBack0]ip address 2.2.2.2 255.255.255.255
[R2-LoopBack0]quit
[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]quit
[R2-ospf-1]quit

R3 配置

cpp 复制代码

<Huawei>system-view
[Huawei]sysname R3
[R3]undo info-center enable
[R3]interface GigabitEthernet 0/0/0
[R3-GigabitEthernet0/0/0]ip address 10.1.1.3 255.255.255.0
[R3-GigabitEthernet0/0/0]quit
[R3]interface LoopBack 0
[R3-LoopBack0]ip address 3.3.3.3 255.255.255.255
[R3-LoopBack0]quit
[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]quit
[R3-ospf-1]quit

R4 配置

cpp 复制代码

<Huawei>system-view
[Huawei]sysname R4
[R4]undo info-center enable
[R4]interface GigabitEthernet 0/0/0
[R4-GigabitEthernet0/0/0]ip address 10.1.1.4 255.255.255.0
[R4-GigabitEthernet0/0/0]quit
[R4]interface LoopBack 0
[R4-LoopBack0]ip address 4.4.4.4 255.255.255.255
[R4-LoopBack0]quit
[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0
[R4-ospf-1-area-0.0.0.0]quit
[R4-ospf-1]quit

实验结果

R1 先完成了 OSPF 启动和接口配置，在 R3、R4 还没加入时，就和 R2 完成了邻居协商，所以：

先启动的 R1、R2 优先参与选举，在优先级相同（默认 1）的情况下，Router-ID 更大的 R1 成为 DR，R2 成为 BDR。
后启动的 R3、R4 只能作为 DROther，无法改变已有的选举结果。

cpp 复制代码

[R4]dis ospf peer b

	 OSPF Process 1 with Router ID 4.4.4.4
		  Peer Statistic Information
 ----------------------------------------------------------------------------
 Area Id          Interface                        Neighbor id      State
 0.0.0.0          GigabitEthernet0/0/0             1.1.1.1          Full
 0.0.0.0          GigabitEthernet0/0/0             2.2.2.2          Full
 0.0.0.0          GigabitEthernet0/0/0             3.3.3.3          2-Way
 ----------------------------------------------------------------------------
[R4]dis ospf int g0/0/0

	 OSPF Process 1 with Router ID 4.4.4.4
		 Interfaces


 Interface: 10.1.1.4 (GigabitEthernet0/0/0)
 Cost: 1       State: DROther    Type: Broadcast    MTU: 1500
 Priority: 1
 Designated Router: 10.1.1.1
 Backup Designated Router: 10.1.1.2
 Timers: Hello 10 , Dead 40 , Poll  120 , Retransmit 5 , Transmit Delay 1
