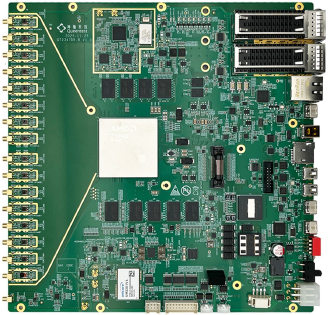

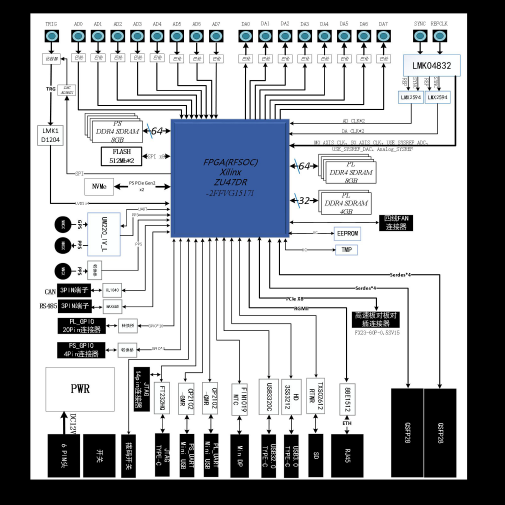

基于ZU47DR 的高性能射频卡是一款多通道高性能射频板卡。板卡选用高性价比的Xilinx 的Zynq
UltraScale+ RFSoC 系列中XCZU47DR-2FFVG1517I 作为处理芯片（（管脚可以兼容
XCZU48DR-2FFVG1517I，主要差别在有无FEC（信道纠错编解码）），其搭配的缓存空间达
到20GB，其中PS 端搭配一组4 颗16bit 的DDR4 颗粒，总容量为8GB；PL 端搭配2 组16bit
的DDR4 颗粒，一组2 颗一组4 颗，总容量为12GB。
板载共有22 个MMCX 形式的射频接口，分别为8 个ADC 接收和8 个DAC
发射接口；外参考时钟、外同步和外触发接口各1 个；GPS 和PPS 信号输入以及PPS 输出接
口各1 个。
另外还有可以匹配多种应用的功能接口，包括JTAG、UART、CAN、485、千兆网口、DP
视频口、QSFP28 光纤口、USB2.0 口、USB3.0 口、M.2 存储接口、SD 卡槽、GPIO 以及高速
扩展口等。
应用
雷达、软件无线电等
FPGA 信号处理
实时多算法处理的在线测试验证
测试测量快速环境搭建
高速光纤、采集应用
主要规格
FPGA：默认为XCZU47DR-2FFVG1517I；
PS 一组4 颗共8GB，PL 两组为4+2 颗共12GB 高速DDR4 存储器；
2 颗512Mb 的QSPI Flash 组配成一个8bit 加载SPI Flash；
2 个Mini USB 型式的UART 串口分别对应PS 和PL 端；
1 个3Pin 插针式CAN 接口和1 个3Pin 插针式485 接口；
1 个USB Type C 型式的JTAG 调试接口；
1 个RJ45 形式的千兆网口；
1 个Type C 形式的USB3.0 接口；
1 个Type C 形式的USB2.0 接口；
2 个QSFP28 形式100Gb 高速光纤接口；
1 个Mini DP 形式的视频接口；
一个M.2 型式的x2 NVME 接口；
一个Micro SD 卡接口；
一个2 x 10Pin 的16 路GPIO 接口对应PL 端；
一个2 x 4Pin 的4 路GPIO 接口对应PS 端；
8 路14 位5Gsps 的ADC 接收通道，AC 耦合，频率接收范围30M~ 6G，MMCX 接口；
8 路14 位9.85Gsps 的DAC 发射通道，AC 耦合，发送最大频率6 G，MMCX 接口；
3 个MMCX 接口，分别为外参考时钟、外同步和外触发信号；
3 个MMCX 接口，分别为GPS 和PPS 信号输入以及PPS 输出接口；
1 个可支持PCIe x8 的立式高速扩展接口；
板载温度传感器电路；
标准ATX 形式的电源接口，+12V 供电；
状态指示灯；
尺寸（不含连接器）：210.00mm x 210.00mm
工作温度：0℃~+55℃；
