华为交换机堆叠问题总结

华为新款交换机普遍支持堆叠电缆自动堆叠:

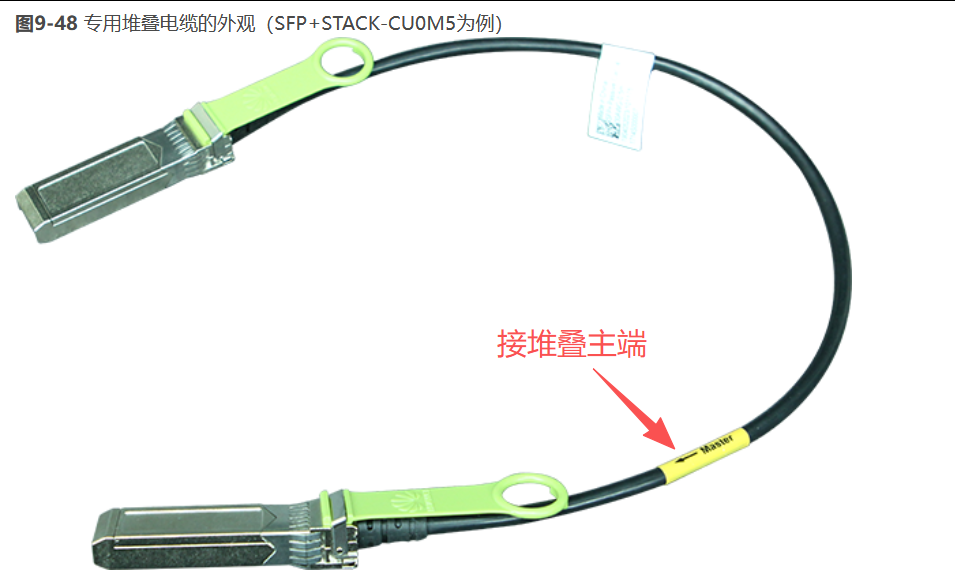

堆叠电缆硬件描述如下:

https://support.huawei.com/enterprise/zh/doc/EDOC1100277350/a38f44b1?idPath=24030814\|21782164\|21782167\|22318564\|254772211

图片和高速电缆一致

堆叠接口数量的差异比较:

V600R022C01版本,S5735-L-V2系列设备开始支持堆叠。

支持S5735-L-V2系列所有款型之间组建堆叠,不同系列的设备之间不支持组建堆叠。

V600R022C01版本支持2-5台设备组建堆叠。V600R022C10版本开始支持2-9台设备组建堆叠。

当需要通过iMaster NCE-Campus对堆叠系统进行管理和运维时,支持的堆叠设备数量请参考iMaster NCE-Campus 设备配套及系统版本。

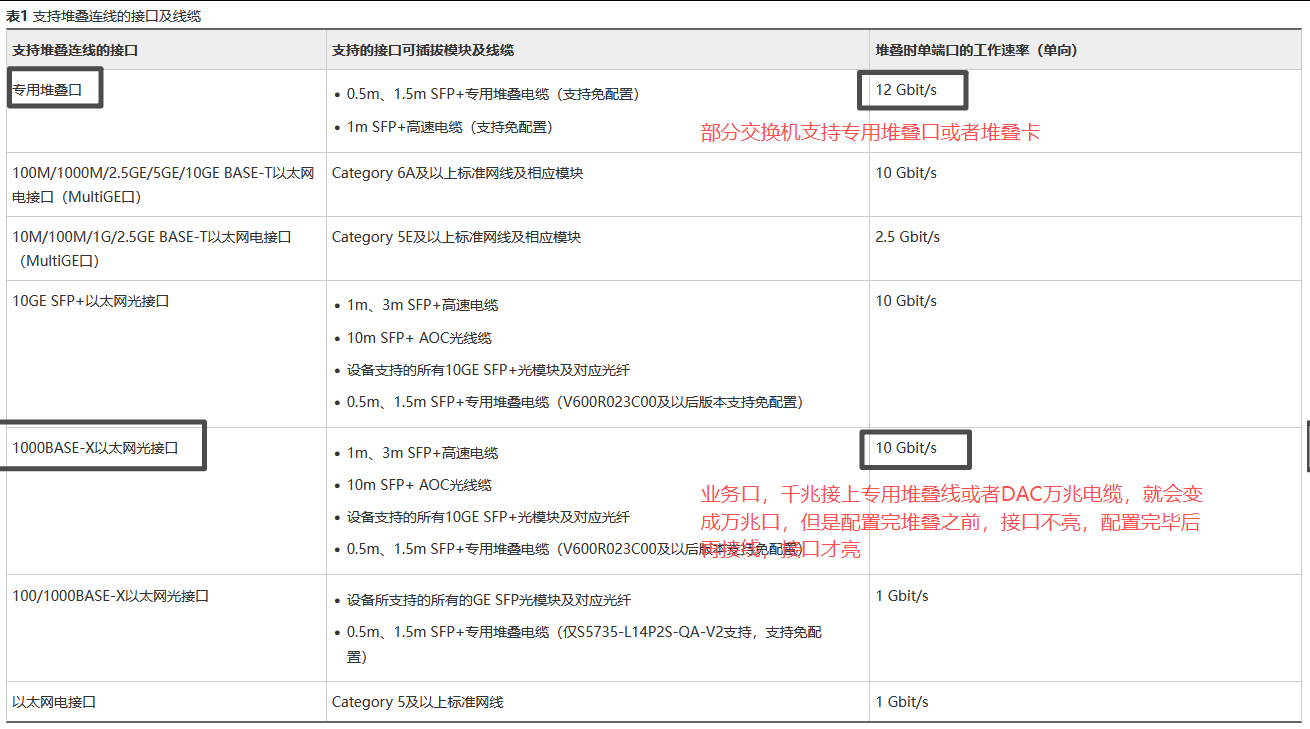

支持堆叠连线的接口及线缆如表1所示。

同一Stack-Port端口包含的物理成员口的速率必须相同,同一设备不同Stack-Port端口包含的物理成员口的速率可以不同。

每个Stack-Port端口建议成员端口数量为2的N次方,否则可能会流量负载分担不均匀。
使用专用堆叠口做堆叠口时,单设备最多支持2个逻辑堆叠口,每个逻辑堆叠口可以包含1个物理成员口,单设备最大支持2个物理成员口。

使用100M/1000M/2.5GE/5GE/10GE BASE-T以太网电接口(MultiGE口)做堆叠口时,单设备最多支持2个逻辑堆叠口,每个逻辑堆叠口可以包含1个物理成员口,也可以包含多个物理成员口,最多包含2个物理成员口,单设备最大支持2个物理成员口。

使用10M/100M/1G/2.5GE BASE-T以太网电接口(MultiGE口)做堆叠口时,单设备最多支持2个逻辑堆叠口,每个逻辑堆叠口可以包含1个物理成员口,也可以包含多个物理成员口,最多包含16个物理成员口,单设备最大支持32个物理成员口。
使用10GE SFP+以太网光接口做堆叠口时,单设备最多支持2个逻辑堆叠口,每个逻辑堆叠口可以包含1个物理成员口,也可以包含多个物理成员口,最多包含4个物理成员口,单设备最大支持4个物理成员口。

使用1000BASE-X以太网光接口做堆叠口时,单设备最多支持2个逻辑堆叠口,每个逻辑堆叠口可以包含1个物理成员口,也可以包含多个物理成员口,最多包含4个物理成员口,单设备最大支持4个物理成员口。

使用100/1000BASE-X以太网光接口做堆叠口时,单设备最多支持2个逻辑堆叠口,每个逻辑堆叠口可以包含1个物理成员口,也可以包含多个物理成员口,最多包含2个物理成员口,单设备最大支持2个物理成员口。

使用以太网电接口做堆叠口时,单设备最多支持2个逻辑堆叠口,每个逻辑堆叠口可以包含1个物理成员口,也可以包含多个物理成员口,最多包含8个物理成员口,单设备最大支持16个物理成员口。

拆分或聚合的端口不支持用来堆叠连线。

S5735-L-V2系列中各型号设备支持的接口及线缆详细信息请参见《硬件描述》。

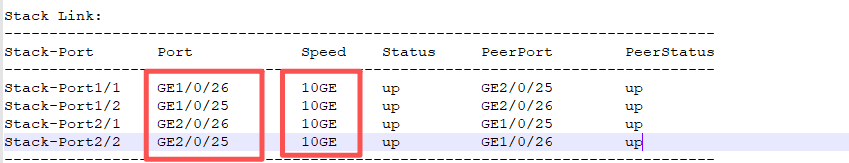

以下截图说明3个问题:

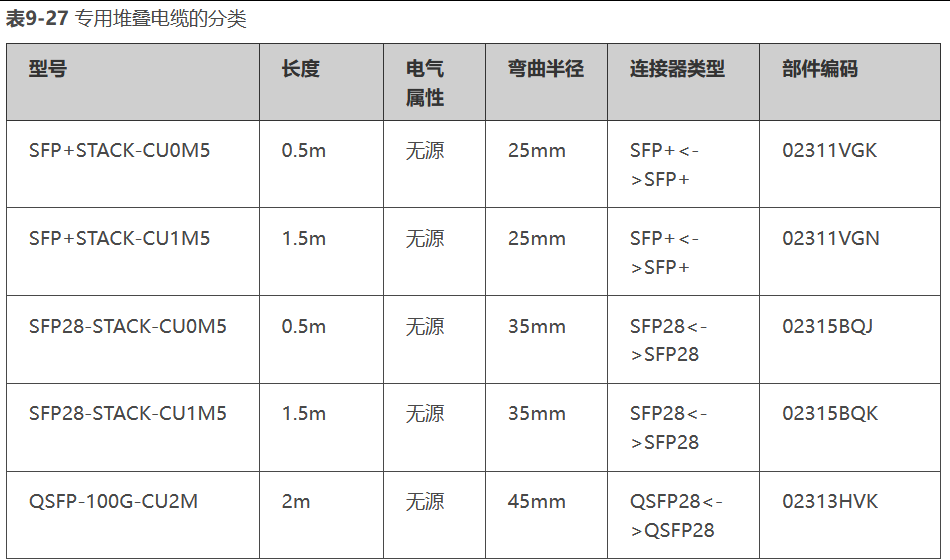

1、专用堆叠电缆的速率实际是12Gbps稍大于DAC电缆的速率

2、专用堆叠电缆基本属于免配置

3、专用堆叠电缆支持的成员口数量较少

4、专用电缆口可以用专用堆叠口,堆叠卡配合使用

5、业务口也可以用堆叠专用电缆

6、千兆业务光口,用万兆DAC AOC 模块或者堆叠线后,能够获得万兆速率(厂家骚操作)

特别注意 业务口,千兆接上DAC或者专用电缆,在配置完堆叠之前,接口是不亮的,配置完堆叠口接口才UP,类似这样
