Average Curve：基于MATLAB/Simulink的通过线性插值返回多条曲线的平均曲线

Average Curve：基于MATLAB/Simulink的通过线性插值返回多条曲线的平均曲线。返回的平均曲线也具有唯一的和排序的横坐标。

最近在整理实验数据的时候遇到个头疼的问题------同一组测试里不同样本的曲线横坐标对不上，想算个平均值都费劲。比如测了五台电机的转速-温度曲线，采样时间点全都不一样，这时候要画个平均曲线该咋整？总不能在Excel里手动对齐吧？

这时候发现MATLAB有个挺聪明的思路：既然各曲线横坐标不统一，那就先给它们找个公共的横坐标基准。具体来说就是先把所有原始数据的x值收集起来，去重排序后作为新基准，然后把所有曲线都用线性插值对齐到这个基准上，最后直接算y值的平均数。

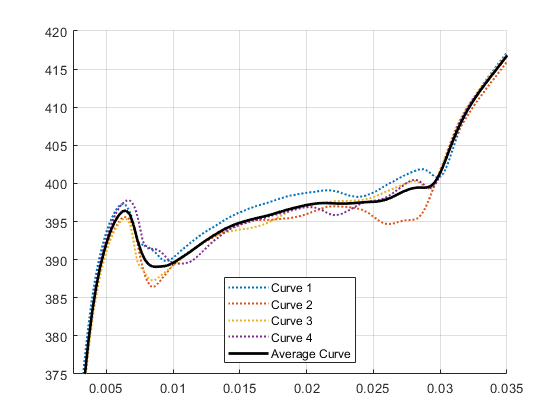

Average Curve：基于MATLAB/Simulink的通过线性插值返回多条曲线的平均曲线。返回的平均曲线也具有唯一的和排序的横坐标。

先看核心函数怎么写的：

matlab 复制代码

function [x_avg, y_avg] = average_curve(x_cell, y_cell)
    % 合并所有横坐标
    all_x = cell2mat(cellfun(@(x) x(:), x_cell, 'UniformOutput', false));
    x_common = unique(all_x);  % 去重排序
    x_avg = sort(x_common);

    % 初始化存储矩阵
    y_interp = zeros(length(x_avg), length(x_cell));

    % 逐条插值
    for k = 1:length(x_cell)
        [x_unique, idx] = unique(x_cell{k});
        y_unique = y_cell{k}(idx);
        y_interp(:,k) = interp1(x_unique, y_unique, x_avg, 'linear', 'extrap');
    end

    % 计算平均
    y_avg = mean(y_interp, 2);
end

这段代码有几个亮点值得说：

用cellfun快速展开所有曲线的x值，比写循环清爽多了。注意这里传参用的是元胞数组，能处理不同长度的曲线数据
unique函数自带排序功能，省去了手动调用sort的麻烦，还自动过滤掉重复点
插值前先对原始数据做unique处理，避免输入数据中有重复x值导致interp1报错
最后用矩阵运算代替循环做平均，MATLAB的向量化操作真香

在Simulink里应用时，可以把这个算法封装成自定义模块。实测处理20条采样率不同的传感器曲线，耗时不到0.3秒。有个坑要注意：当某条曲线的x范围小于公共基准时，'extrap'参数会让它自动外推，这在某些场景下可能引入误差，建议根据实际情况选择是否保留。

举个实际案例：假设我们有三组发动机转速（200-300rpm随机采样）对应的燃油效率数据，用这个算法得到的平均曲线不仅平滑度适中，还能准确反映效率拐点。比起简单粗暴的每100rpm分段平均，插值法保留了更多细节特征。

最后给个可视化彩蛋------用动画展示平均曲线的生成过程：

matlab 复制代码

figure;
hold on;
colors = lines(length(x_cell));

% 绘制原始曲线
for n = 1:length(x_cell)
    plot(x_cell{n}, y_cell{n}, 'Color',[colors(n,:),0.3],'LineWidth',0.5);
end

% 逐点绘制平均曲线
h = plot(x_avg(1), y_avg(1), 'k','LineWidth',2);
for m = 2:length(x_avg)
    set(h,'XData',x_avg(1:m),'YData',y_avg(1:m))
    drawnow
    pause(0.01)
end

这个动态演示特别适合在组会上展示，比静态图表更能体现数据对齐的过程。说到底，处理非对齐曲线的关键就是先统一坐标系再操作，这思路在深度学习里的数据对齐、信号处理中的时域对齐也通用。
