Visio导出清晰合适的pdf插入到Latex模板中

目录

• 一、导出步骤
• 二、Latex命令
• • [2.1 单栏](#2.1 单栏)
  • [2.2 双栏](#2.2 双栏)

一、导出步骤

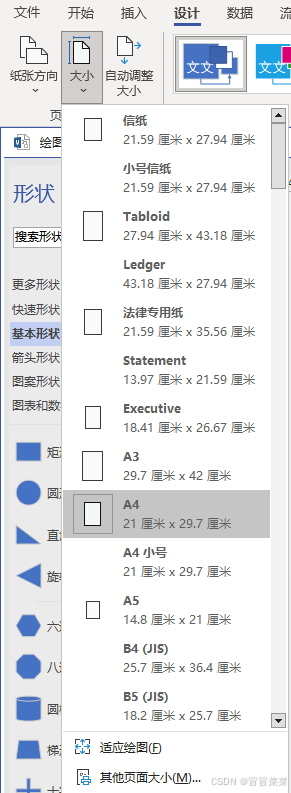

 1. 点击 设计 ，再点击 大小 ，选择 适应绘图

 2. 点击 开发工具 ，在 显示 那里点击 页

 3. 最下面这两行改为 0mm

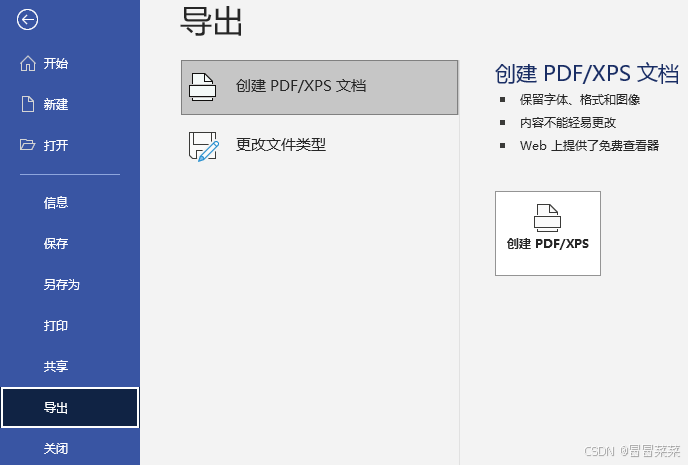

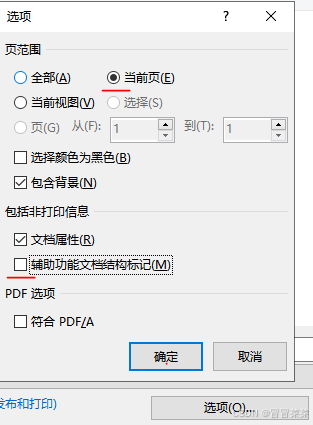

 4. 点击 导出 ，创建PDF ，点击 选项 ，选择 当前页 ，然后下面 辅助功能文档结构标记 那一行 取消勾选，之后点击确定就可以了

二、Latex命令

2.1 单栏

\begin{figure}[htbp]
    \centering
    \includegraphics[width=\linewidth]{figures/figure1.pdf}
    \caption{这里是你起的图片的英文名字}
    \label{fig:1}
\end{figure}

2.2 双栏

\begin{figure*}[htbp]
    \centering
    \includegraphics[width=\linewidth]{figures/figure1.pdf}
    \caption{这里是你起的图片的英文名字}
    \label{fig:1}
\end{figure*}
