开源强化学习框架RLinf：面向具身和智能体的强化学习基础设施

清华大学等发布RLinf：面向具身和智能体的强化学习基础设施

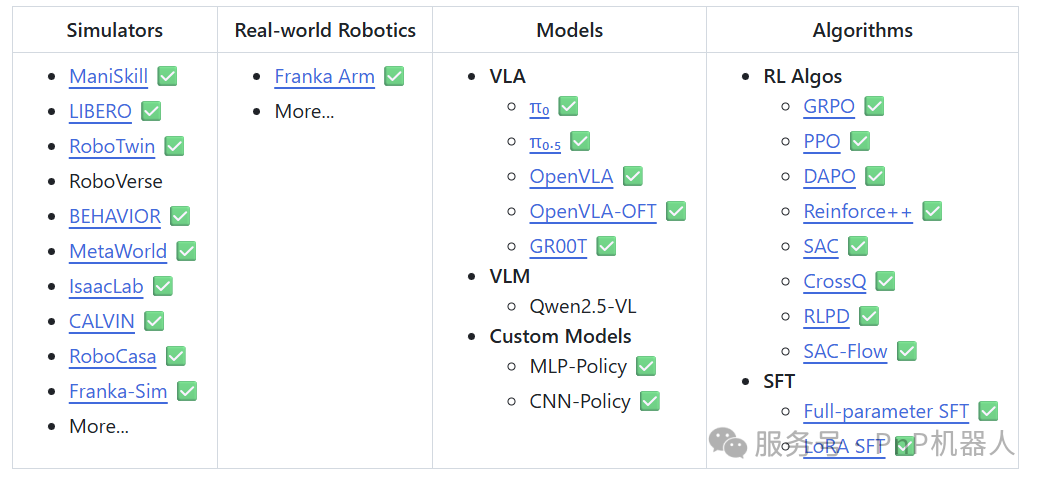

RLinf 是一个灵活且可扩展的开源强化学习基础设施，是以清华大学、北京中关村学院、无问芯穹为核心，还联合了北京大学、加州大学伯克利分校等机构共同参与设计并开源。这是一个面向具身智能的"渲训推一体化"大规模强化学习框架，专门为具身人工智能和智能体人工智能而设计。RLinf 中的"inf"代表"基础设施" Infrastructure，突显了它作为下一代训练强大骨干的作用。它也代表"无限" Infinite，象征着该系统支持开放式学习、持续泛化以及智能发展中的无限可能。

RLinf具身智能AI强化学习训练平台框架

参考链接：

https://github.com/RLinf/RLinf

Franka真机强化学习

本文档给出在 RLinf 框架内启动在 Franka 机械臂真机环境中训练任务的完整指南，重点介绍如何从零开始训练基于 ResNet 的 CNN 策略以完成机器人操作任务。

主要目标是让模型具备以下能力：

视觉理解：处理来自机器人相机的 RGB 图像。
动作生成：产生精确的机器人动作（位置、旋转、夹爪控制）。
强化学习：结合环境反馈，使用 SAC 优化策略。

环境

真实世界环境

Environment: 真机设置
Franka FR3/Emika Panda 机械臂（技术/服务沟通18018175378，同微信）
Realsense 相机
可能使用空间鼠标进行数据采集和人类干预
Task: 目前支持插块插入（Peg Insertion）和充电器插电（Charger）任务
Observation: 腕部或第三人称相机的 RGB 图像（128×128）
Action Space: 6 维或 7 维连续动作，取决于是否包含夹爪控制：
三维位置控制（x, y, z）
三维旋转控制（roll, pitch, yaw）
夹爪控制（开/合）

数据结构

Images : RGB 张量 [batch_size, 128, 128, 3]
Actions :归一化取值在 [-1, 1] 的连续值
Rewards: 基于任务完成度的逐步奖励

算法

核心算法组件

SAC (Soft Actor-Critic)
通过 Bellman 公式和熵正则化学习 Q 值。
学习策略网络以最大化熵正则化的 Q 值。
学习温度参数以平衡探索与利用。
Cross-Q
SAC 的一种变体，去除了目标 Q 网络。
在一个批次中连接当前观测和下一个观测，结合 BatchNorm 实现 Q 的稳定训练。
RLPD (Reinforcement Learning with Prior Data)
SAC 的一种变体，结合离线数据和在线数据进行训练。
使用较大的网络更新与数据更新比例，以提高数据效率。
CNN Policy Network
基于 ResNet 的视觉输入处理架构。
使用 MLP 层融合图像和状态以输出动作。
用多个 Q-head 实现 Critic 功能。

硬件环境搭建

真实世界实验需要如下硬件组件：

机械臂：Franka FR3 机械臂（咨询 18018175378同微信）。
相机：Intel RealSense 相机，用于采集 RGB 图像。
计算节点：一台带有 GPU 的计算机，用于训练 CNN 策略。
机器人控制节点：一台与机械臂处于同一局域网的小型计算机（不需要 GPU），用于控制 Franka 机械臂。
空间鼠标（可选，或者使用PnP机器人摇杆）：用于远程操控数据采集或在训练过程中进行人工干预。

警告

请确保所有计算机均处于同一局域网络中。机械臂本体只需要与机器人控制节点处于同一局域网即可。

依赖安装

控制节点与训练 / rollout 节点需要安装不同的软件依赖。

机器人控制节点

检查 Franka 固件版本

在机器人管理网页（一般为 http://<robot_ip>/desk）中，点击 SETTINGS 选项卡，在 DashBoard 中查看 Control 后面的版本号，如下所示。请记录该固件版本号，后续步骤会用到。

警告

请确保 Franka 固件版本 <5.9.0 以保证与 serl_franka_controllers 的兼容性。推荐使用固件版本 5.7.2 以获得最佳兼容性。

（ FRANKA最新固件为5.9.1，为保证RLinf和FRANKA机器人的兼容性，请对应使用相应版本， 如有FRANKA机器人或版本兼容性问题，咨询 18018175378同微信）

实时内核安装

推荐在实时内核（Real-time Kernel）上运行 Franka 控制程序，以获得更好的实时性。请参考 Franka 官方文档安装实时内核。

依赖安装

a. 克隆 RLinf 仓库

01.为了提高国内下载速度，也可以使用：git clone https://ghfast.top/github.com/RLinf/RLinf.gitgitclonehttps://github.com/RLinf/RLinf.gitcdRLinf

b. 安装依赖

方式 1：Docker 镜像

使用 Docker 镜像进行实验。

为了从 Docker 容器内访问机器人、相机和空间鼠标设备，建议使用以下附加参数运行容器：

dockerrun-it--rm\--privileged\--networkhost\--namerlinf\-v.:/workspace/RLinf\rlinf/rlinf:agentic-rlinf0.1-franka# 为了提高国内下载速度，也可以使用：# docker.1ms.run/rlinf/rlinf:agentic-rlinf0.1-franka

目前该 Docker 镜像包含 libfranka 版本 0.10.0、0.13.3、0.14.1、0.15.0 和 0.18.0，以及 franka_ros 版本 0.10.0。

这些版本均基于 Franka 兼容性矩阵进行选择。请检查你的 Franka 固件版本，并找到与之兼容的 libfranka 版本。

确定兼容的 libfranka 版本后，可以通过运行以下命令在 docker 容器中切换到对应的虚拟环境：

sourceswitch_envfranka-<libfranka_version># 例如，对于 libfranka 版本 0.15.0# source switch_env franka-0.15.0

方式 2：自定义环境

安装脚本主要包含两部分内容：

RLinf 框架及真实世界强化学习训练所需的 Python 依赖；
用于 Franka 控制的 ROS Noetic、libfranka、franka_ros 以及 serl_franka_controllers 等依赖。

警告

由于 ROS Noetic 的要求，安装脚本目前 仅支持 Ubuntu 20.04。

警告

如果你已经手动安装了 ROS Noetic、libfranka、franka_ros 和 serl_franka_controllers，可以在运行安装脚本前设置环境变量 export SKIP_ROS=1 来跳过这些组件的安装。

如果你跳过了这些安装，请务必保证已经在 ~/.bashrc 中 source 了 ROS 的 setup 脚本（通常位于 /opt/ros/noetic/setup.bash），以及 franka_ros 和 serl_franka_controllers 的 setup 脚本（通常位于 <your_catkin_ws>/devel/setup.bash），同时确保 libfranka 的动态库已经加入 LD_LIBRARY_PATH，或者安装在系统库目录 /usr/lib 中。

在每次启动控制节点上的 ray 之前，都需要确保这些环境变量和依赖已经正确加载，否则可能会导致 Franka 控制相关包无法被正确找到。

警告

目前，ROS Noetic、libfranka 和 franka_ros 的自动安装仅在固件版本 >=5.7.2 且 <5.9.0 的 Franka 上进行过测试，该范围内推荐使用 libfranka 版本 0.15 和 franka_ros 版本 0.10。

对于其他固件版本，请先参考 Franka 兼容性矩阵，然后通过设置环境变量 export LIBFRANKA_VERSION=<version> 与 export FRANKA_ROS_VERSION=<version> 自行指定 libfranka 和 franka_ros 的版本，再运行安装脚本。

备注

如果安装脚本对你不适用，可参考官方文档 ROS Noectic 安装说明， Franka 安装说明，和 serl_franka_controllers 安装说明进行手动安装。

执行以下命令安装控制节点依赖：

02.为提高国内依赖安装速度，可以添加`--use-mirror`到下面的install.sh命令bashrequirements/install.shembodied--envfrankasource.venv/bin/activate

训练 / Rollout 节点

a. 克隆 RLinf 仓库

03.为了提高国内下载速度，也可以使用：git clone https://ghfast.top/github.com/RLinf/RLinf.gitgitclonehttps://github.com/RLinf/RLinf.gitcdRLinf

b. 安装依赖

方式 1：Docker 镜像

使用 Docker 镜像进行实验。

dockerrun-it--rm--gpusall\--shm-size20g\--networkhost\--namerlinf\-v.:/workspace/RLinf\rlinf/rlinf:agentic-rlinf0.1-torch2.6.0-openvla-openvlaoft-pi0# 为了提高国内下载速度，也可以使用：# docker.1ms.run/rlinf/rlinf:agentic-rlinf0.1-torch2.6.0-openvla-openvlaoft-pi0

方式 2：自定义环境（Custom Environment）

在本地环境中直接安装依赖：

04.为提高国内依赖安装速度，可以添加`--use-mirror`到下面的install.sh命令bashrequirements/install.shembodied--modelopenvla--envmaniskill_liberosource.venv/bin/activate

模型下载

在开始训练之前，需要先下载对应的预训练模型：

05.下载模型（两种方式二选一）方式 1：使用 git clonegitlfsinstall gitclonehttps://huggingface.co/RLinf/RLinf-ResNet10-pretrained gitclonehttps://huggingface.co/RLinf/RLinf-ResNet10-pretrained方式 2：使用 huggingface-hub为了提高国内下载速度，可以添加以下环境变量：export HF_ENDPOINT=https://hf-mirror.compipinstallhuggingface-hub hfdownloadRLinf/RLinf-ResNet10-pretrained--local-dirRLinf-ResNet10-pretrained hfdownloadRLinf/RLinf-ResNet10-pretrained--local-dirRLinf-ResNet10-pretrained

下载完成后，请在对应的配置 YAML 文件中正确填写模型路径。

运行实验

前置准备

获取任务的目标位姿

对于 Peg-insertion 任务，可以使用脚本 toolkits.realworld_check.test_controller 获取目标末端位姿。

首先，需要将 Franka 机器人切换到可编程模式，然后手动将机械臂移动到希望的目标位姿。

随后，在运行脚本之前，先设置环境变量 FRANKA_ROBOT_IP 为机器人 IP 地址：

exportFRANKA_ROBOT_IP=<your_robot_ip_address>

然后运行脚本：

python-mtoolkits.realworld_check.test_controller

脚本会提示你输入命令，可以输入 getpos_euler 来获取当前末端执行器以欧拉角形式表示的位姿。

数据采集

对于 RLPD 实验，需要先在控制节点上收集一部分初始数据，该过程只需在控制节点上运行，不需要其他节点参与。

依次激活虚拟环境并 source franka_ros 与 serl_franka_controllers 的 setup 脚本：

source<path_to_your_venv>/bin/activatesource<your_catkin_ws>/devel/setup.bash

修改配置文件 examples/embodiment/config/realworld_collect_data.yaml，将其中 robot_ip 字段填为你的机器人 IP 地址。

cluster:num_nodes:1component_placement:env:node_group:frankaplacement:0node_groups:-label:frankanode_ranks:0hardware:type:Frankaconfigs:-robot_ip:ROBOT_IPnode_rank:0

将配置中的 target_ee_pose 字段改为前面步骤中获取到的目标末端位姿：

env:eval:override_cfg:target_ee_pose:[0.5,0.0,0.1,-3.14,0.0,0.0]

运行数据采集脚本：

bashexamples/embodiment/collect_data.sh

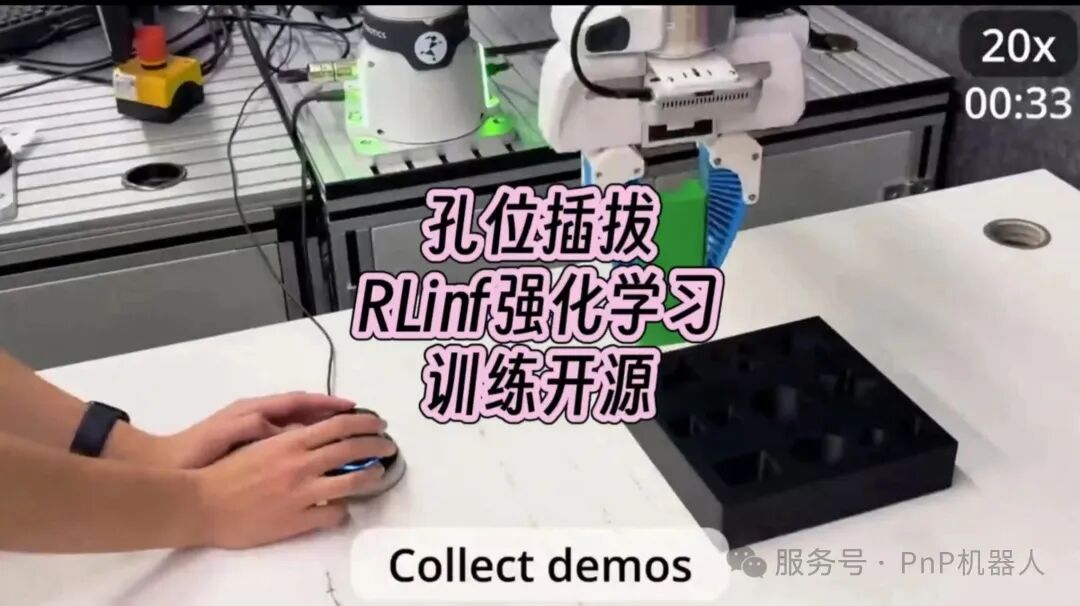

在采集过程中，可以使用空间鼠标对机器人进行人工干预，以获得更丰富的数据。

脚本默认在收集 20 个 episode 后结束（可以通过配置中的 num_data_episodes 字段修改），采集到的数据会保存在 logs/[running-timestamp]/data.pkl 路径下。

数据采集完成后，可以将收集到的数据上传到训练 / rollout 节点。

集群配置

在正式开始实验之前，需要先正确地搭建 ray 集群。

警告

这一步非常关键，请谨慎操作！任何细微的配置错误，都可能导致依赖缺失或无法正确控制机器人。

RLinf 使用 ray 来管理分布式环境，这意味着：当你在某个节点上执行 ray start 时，ray 会记录当时的 Python 解释器路径和相关环境变量；之后在该节点上由 ray 启动的所有进程都会继承同一套 Python 环境与环境变量。

我们提供了脚本 ray_utils/realworld/setup_before_ray.sh，用于在每个节点启动 ray 之前帮助你统一设置环境。你可以根据自己的环境修改该脚本，并在每个节点上 source 它。

该脚本主要负责以下内容：

在使用自定义环境安装方式时，source 正确的虚拟环境，请参考依赖安装部分的说明；
在控制节点上，source franka_ros 与 serl_franka_controllers 的 setup 脚本（通常位于 <your_catkin_ws>/devel/setup.bash），如果你使用的是 docker 镜像或安装脚本，则在 source 虚拟 Python 环境时已经完成此操作；
在所有节点上设置 RLinf 相关环境变量：

exportPYTHONPATH=<path_to_your_RLinf_repo>:$PYTHONPATHexportRLINF_NODE_RANK=<node_rank_of_this_node>exportRLINF_COMM_NET_DEVICES=<network_device_for_communication># 如果只有一个网卡可以省略

其中 RLINF_NODE_RANK 应在集群的 N 个节点之间设置为 0 ~ N-1，用来在配置文件中唯一标识每个节点。

RLINF_COMM_NET_DEVICES 为可选项，仅在机器拥有多个网络设备（例如 eth0、enp3s0 等）时需要设置，应当指定提供其他节点可访问 IP 的那块网卡。可以通过 ifconfig 或 ip addr 查看。

在完成上述环境设置后，可以按如下方式在各节点上启动 ray：

其中 <head_node_ip_address> 为 head 节点的 IP 地址，必须能被集群中其他节点访问。

06.在 head 节点（节点 rank 0）上raystart--head--port=6379--node-ip-address=<head_node_ip_address>在 worker 节点（节点 rank 1 ~ N-1）上raystart--address='<head_node_ip_address>:6379'

可以通过执行 ray status 来检查集群是否已正确启动。

配置文件

正式运行实验前，需要根据实际集群与机器人设置修改配置文件 examples/embodiment/config/realworld_peginsertion_rlpd_cnn_async.yaml。

首先，在配置文件中将 robot_ip 字段设置为机器人 IP 地址，将 target_ee_pose 字段设置为目标末端位姿。

接着，在 rollout 与 actor 部分，将 model_path 字段修改为前面下载好的预训练模型路径；同时，将 data.path 字段设置为你上传 demo 数据的位置。

检查环境（可选）

在启动正式实验前，我们推荐先通过若干测试脚本验证整体环境配置是否正确。

首先，在控制节点上测试相机连接：

python-mtoolkits.realworld_check.test_camera

然后，通过运行一个 dummy 版本配置来测试基础集群配置。可以在配置文件中同时将 env.train.override_cfg 与 env.eval.override_cfg 部分的 is_dummy 字段设置为 True，以启用 dummy 模式。

在 head 节点上运行测试脚本：

bashexamples/embodiment/run_realworld_async.shrealworld_peginsertion_rlpd_cnn_async

运行实验

在完成上述检查之后，即可在 head 节点上启动真实世界训练实验：

bashexamples/embodiment/run_realworld_async.shrealworld_peginsertion_rlpd_cnn_async

进阶：多机器人配置

RLinf 支持对多台 Franka 机器人进行统一管理，实现并行数据采集与训练。要启用多机器人设置，需要在配置文件的 node_groups 部分为每个机器人添加独立的配置。

一个包含两台 Franka 机器人的配置示例位于 examples/embodiment/config/realworld_peginsertion_rlpd_cnn_async_2arms.yaml，如下所示：

cluster:num_nodes:3# 1 个训练 / rollout 节点 + 2 个机器人控制节点component_placement:actor:node_group:"4090"placement:0# 运行在训练 / rollout 节点的第一个 GPU 上env:node_group:frankaplacement:0-1# 两个 env 分别绑定两个机器人，rank 0 和 rank 1rollout:node_group:"4090"placement:0:0-1# 在训练 / rollout 节点第一个 GPU 上运行两个 rollout 进程node_groups:-label:"4090"node_ranks:0# 节点 rank 0 为训练 / rollout 节点-label:frankanode_ranks:1-2# 节点 rank 1 和 2 为两个机器人控制节点hardware:type:Frankaconfigs:-robot_ip:ROBOT_IP_FOR_RANK1node_rank:1# 第一个机器人控制节点的 rank-robot_ip:ROBOT_IP_FOR_RANK2node_rank:2# 第二个机器人控制节点的 rank

自然地，你可以按照同样的方式扩展到更多的机器人。关于此类异构硬件配置语法的更多细节，请参考异构软硬件集群配置。

可视化与结果

TensorBoard 日志

07.启动 TensorBoardtensorboard--logdir./logs--port6006

2. 关键监控指标

环境指标:
env/episode_len：该回合实际经历的环境步数（单位：step）
env/return：回合总回报
env/reward：环境的 step-level 奖励
env/success_once：回合中至少成功一次标志（0或1）
Training Metrics:
train/sac/critic_loss: Q 函数的损失
train/critic/grad_norm: Q 函数的梯度范数
train/sac/actor_loss: 策略损失
train/actor/entropy: 策略熵
train/actor/grad_norm: 策略的梯度范数
train/sac/alpha_loss: 温度参数的损失
train/sac/alpha: 温度参数的值
train/alpha/grad_norm: 温度参数的梯度范数
train/replay_buffer/size: 当前重放缓冲区的大小
train/replay_buffer/max_reward: 重放缓冲区中存储的最大奖励
train/replay_buffer/min_reward: 重放缓冲区中存储的最小奖励
train/replay_buffer/mean_reward: 重放缓冲区中存储的平均奖励
train/replay_buffer/std_reward: 重放缓冲区中存储的奖励标准差
train/replay_buffer/utilization: 重放缓冲区的利用率

真实世界结果

以下提供了插块插入任务和充电器任务的演示视频和训练曲线。在 1 小时的训练时间内，机器人能够学习到一套能够持续成功完成任务的策略。

训练曲线
