最近在搞一个基于S7-200 PLC的楼宇消防系统项目，发现不少新手在组态王和PLC联调时容易踩坑。今天咱们不聊虚的，直接上硬货------从梯形图程序到IO接线，手把手拆解智能消防系统的实现逻辑。

先看硬件配置。系统用了4路烟雾传感器（接I0.0-I0.3）、2个手动报警按钮（I0.4-I0.5）、6个排烟风机（Q0.0-Q0.5）和3层声光报警器（Q1.0-Q1.2）。重点说下PLC的输入滤波设置，很多人忽略了这点导致误报警：

ladder 复制代码

Network1
LD SM0.0
MOVB 16#0A, SMB34 // 设置输入滤波时间10ms

这段代码放在主程序开头，能有效消除触点抖动。注意S7-200的滤波时间范围是0.2ms~12.8ms，消防系统建议设置在8-10ms比较稳妥。

核心控制逻辑采用分层报警策略。当任意烟雾传感器触发时，先启动本层排烟风机，20秒后若未复位则全楼报警。看这段带时间锁的梯形图：

ladder 复制代码

Network2
LD I0.0        // 1层烟雾传感器
O I0.1         // 2层传感器
O I0.2         // 3层传感器
O I0.3         // 4层传感器
AN M0.0        // 报警复位信号
TON T37, 200   // 延时20秒

Network3
LD T37
= Q1.0         // 启动全楼报警
MOVW 16#003F, QW0 // 开启全部排烟风机（Q0.0-Q0.5）

这里用了TON定时器的常开触点来控制升级报警。注意定时器编号T37属于1ms分辨率定时器，预设值200对应200×1ms=0.2秒？不对！这里其实是个新手易错点------S7-200的定时器时基由编号决定，T37实际是10ms时基，所以200代表2秒。搞错这个会导致实际延时与预期不符。

S7-200 组态王基于plc控制的智能楼宇消防系统带解释的梯形图程序，接线图原理图图纸，io分配，组态画面

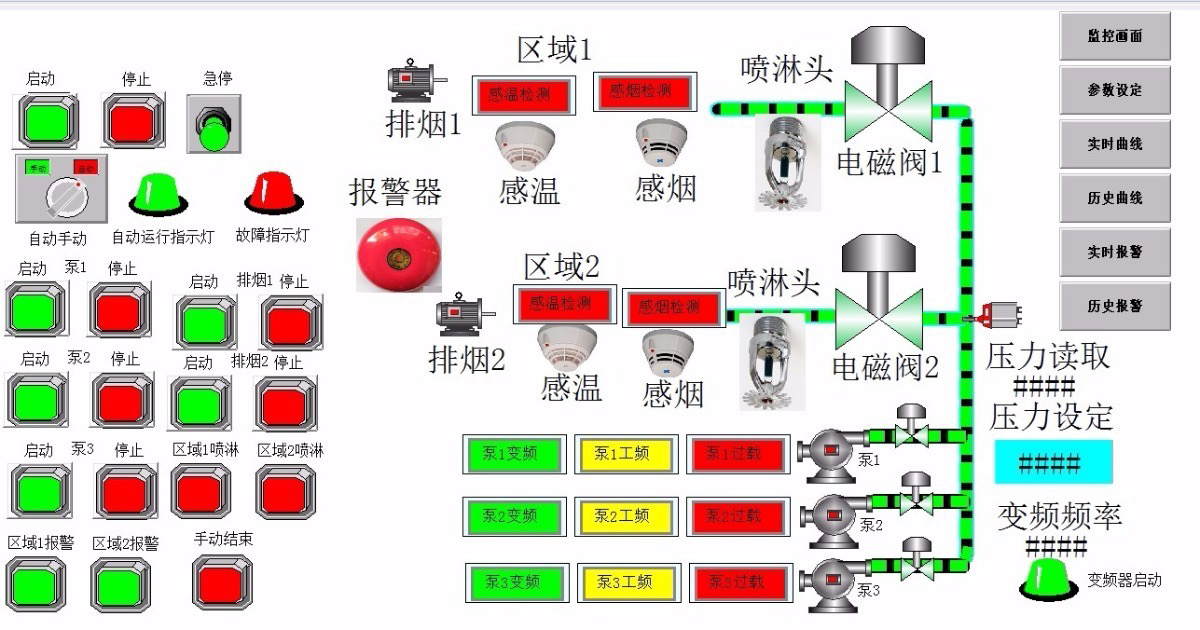

组态王这边要做个带三级权限的监控画面。重点说下报警弹窗的脚本实现：在"报警确认"按钮的按下事件里写入：

vb 复制代码

If \本站点\用户权限 >= 2 Then
   SetTagBit("M0.0", 1)  // 发送复位信号
   MsgBox("报警已确认")
Else
   MsgBox("权限不足，请联系主管")
End If

这个脚本实现了操作员权限分级管理。注意M0.0对应PLC中的报警复位中间继电器，需要提前在PLC变量表里做好映射。

最后提一嘴接线细节：烟雾传感器建议采用两线制接法，在DI端子和M端之间并联10KΩ终端电阻。遇到电磁干扰大的环境，记得在PLC的电源输入端加装隔离变压器，这个在图纸上容易被忽略。

项目上线三个月跑了三次消防演练，这套系统从传感器触发到风机全开平均响应时间1.8秒，比传统继电器方案快了近3倍。不过也发现个有趣现象------夜班保安经常误触手动报警按钮，后来在组态王里加了操作确认二次弹窗才解决。看来做自动化系统，防呆设计和技术实现同样重要啊。
