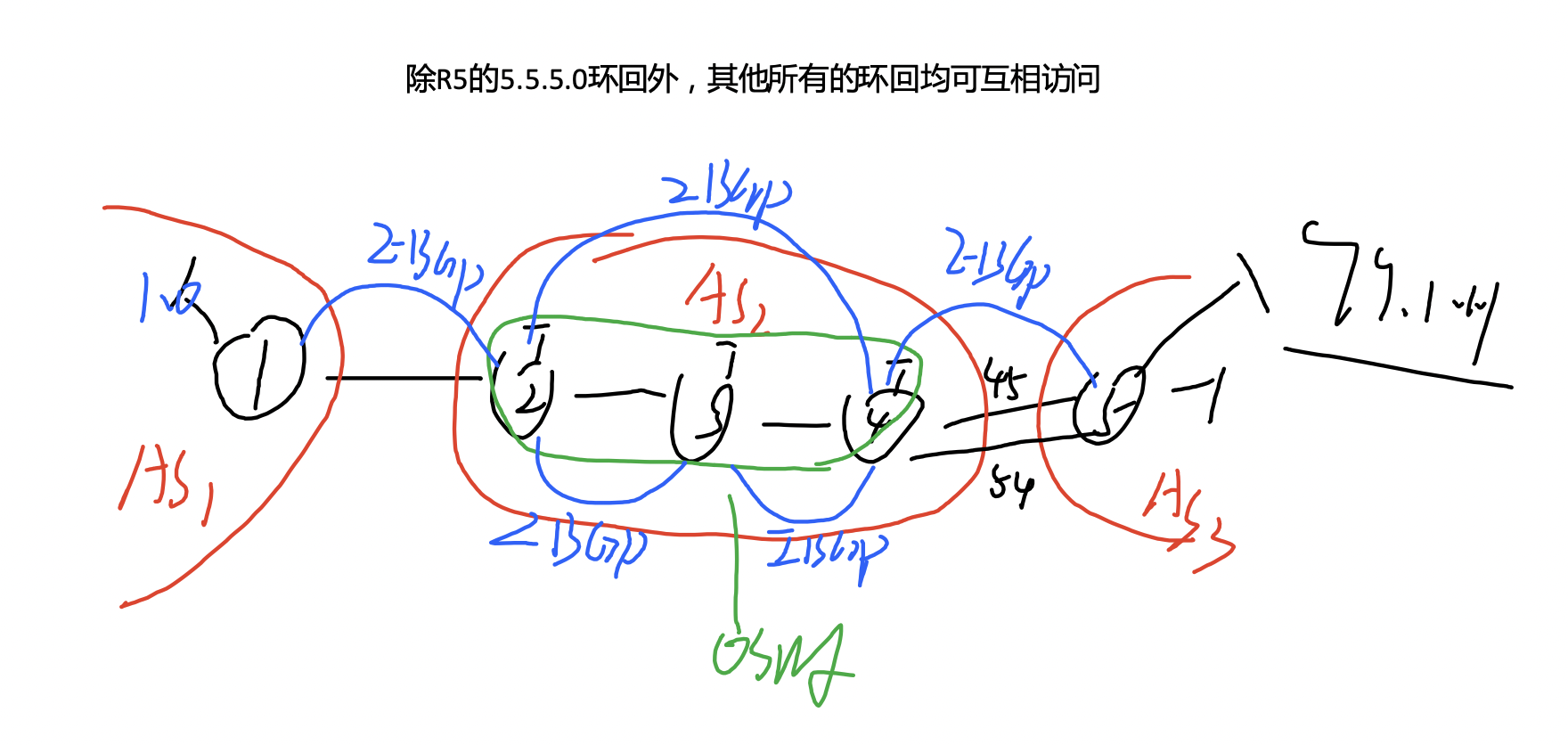

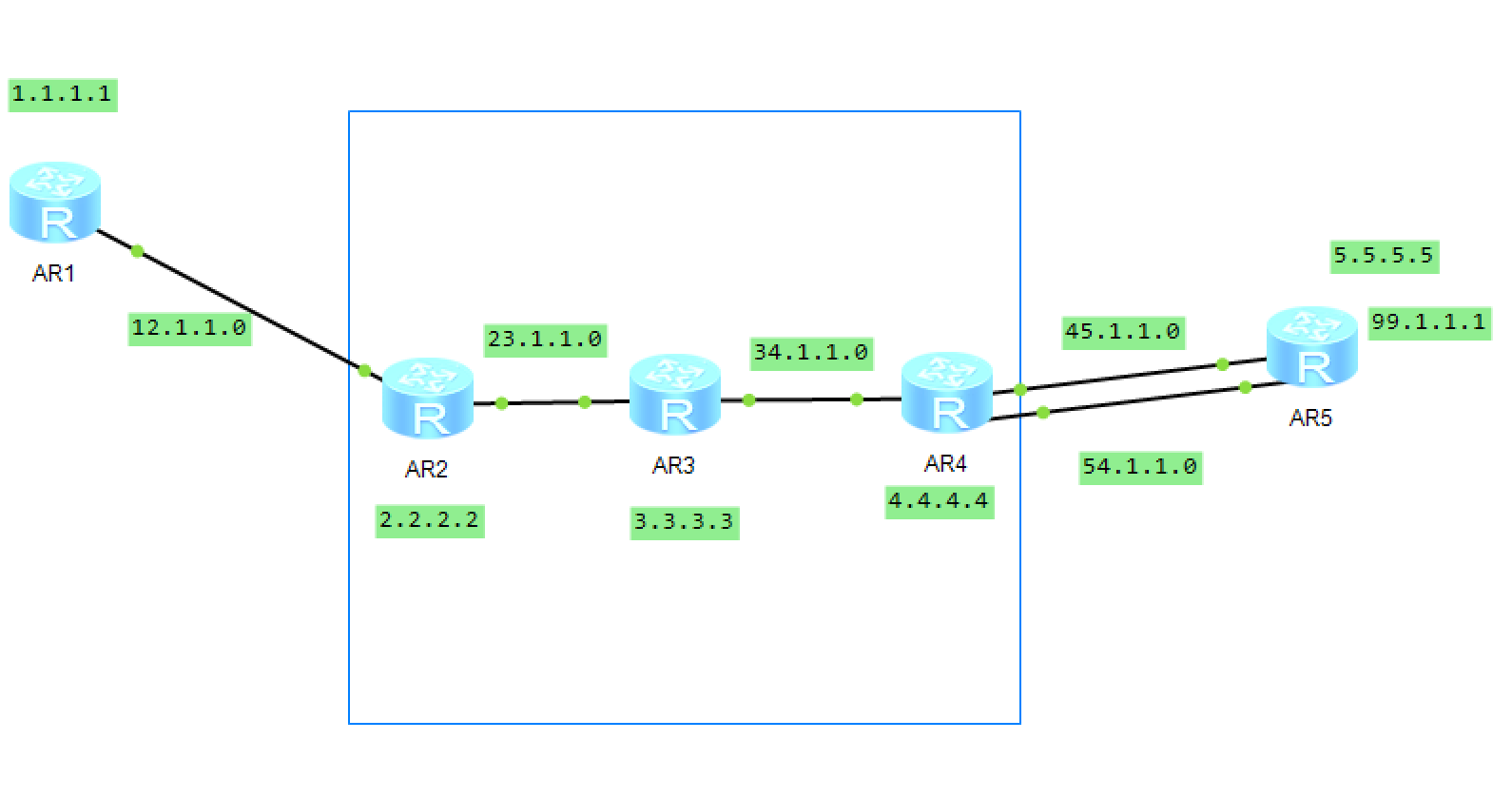

规则解读

  1. AS 划分

    • AS1 ：左侧独立 AS，标注1，与 AS2 通过12.1.1.0（BGP 邻居）互联。
    • AS2 ：核心 AS，包含 R2、R3、R4 三台路由器，内部运行OSPF （绿色标注），与 AS1、AS4 均通过12.1.1.0（BGP）互联，AS 内标注2（推测为 AS 号）。
    • AS4 ：右侧 AS，包含 R5，标注99.1.1.1（环回地址），与 AS2 通过45、54（BGP 邻居）互联，AS 内标注3。

  2. 路由交互规则

    • 全局规则：除 R5 的 5.5.5.0 环回外，其他所有环回均可互相访问。
    • 协议：跨 AS 使用BGP （蓝色12.1.1.0---45.1.1.0---54.1.1.0），AS2 内部使用OSPF（绿色）。

关键问题与配置思路

1. 核心需求

实现全网环回互通 ，仅过滤 R5 的 5.5.5.0/24（或 / 32）环回路由，禁止其被其他 AS 学习 / 访问。

2. 配置关键点（分设备 / AS）
（1）AS2（核心，R2/R3/R4）
  • OSPF 配置：R2、R3、R4 的直连链路启用 OSPF，宣告各自环回（如 2.2.2.0、3.3.3.0、4.4.4.0），确保 AS2 内部路由互通。
  • BGP 邻居建立
    • R2 与 AS1 的 R1 建立BGP 邻居，R4 与 AS4 的 R5 建立BGP 邻居。
    • AS2 内部 R2、R3、R4 建立IBGP（或 RR 路由反射器），同步 BGP 路由。

IP 地址划分总表（按设备 / 链路分类）

设备 / 链路 接口 / 角色 IP 地址 / 网段 子网掩码 备注
AR1 Loopback0 1.1.1.1 255.255.255.255 环回地址
GigabitEthernet0/0/0 12.1.1.1 255.255.255.0 连接 AR2
AR2 Loopback0 2.2.2.2 255.255.255.255 环回地址
GigabitEthernet0/0/0 12.1.1.2 255.255.255.0 连接 AR1
GigabitEthernet0/0/1 23.1.1.1 255.255.255.0 连接 AR3
AR3 Loopback0 3.3.3.3 255.255.255.255 环回地址
GigabitEthernet0/0/0 23.1.1.2 255.255.255.0 连接 AR2
GigabitEthernet0/0/1 34.1.1.1 255.255.255.0 连接 AR4
AR4 Loopback0 4.4.4.4 255.255.255.255 环回地址
GigabitEthernet0/0/0 34.1.1.2 255.255.255.0 连接 AR3
GigabitEthernet0/0/1 45.1.1.1 255.255.255.0 连接 AR5（45 链路）
GigabitEthernet0/0/2 54.1.1.1 255.255.255.0 连接 AR5（54 链路）
AR5 Loopback0 5.5.5.5 255.255.255.255 需过滤的环回
Loopback1 99.1.1.1 255.255.255.255 可访问的环回
GigabitEthernet0/0/0 45.1.1.2 255.255.255.0 连接 AR4（45 链路）
GigabitEthernet0/0/1 54.1.1.2 255.255.255.0 连接 AR4（54 链路）

链路网段汇总

链路名称 网段 子网掩码 两端设备
AR1-AR2 12.1.1.0/24 255.255.255.0 AR1(12.1.1.1)、AR2(12.1.1.2)
AR2-AR3 23.1.1.0/24 255.255.255.0 AR2(23.1.1.1)、AR3(23.1.1.2)
AR3-AR4 34.1.1.0/24 255.255.255.0 AR3(34.1.1.1)、AR4(34.1.1.2)
AR4-AR5(45) 45.1.1.0/24 255.255.255.0 AR4(45.1.1.1)、AR5(45.1.1.2)
AR4-AR5(54) 54.1.1.0/24 255.255.255.0 AR4(54.1.1.1)、AR5(54.1.1.2)

环回地址汇总

设备 环回接口 IP 地址 子网掩码 访问权限
AR1 Loopback0 1.1.1.1 255.255.255.255 可互相访问
AR2 Loopback0 2.2.2.2 255.255.255.255 可互相访问
AR3 Loopback0 3.3.3.3 255.255.255.255 可互相访问
AR4 Loopback0 4.4.4.4 255.255.255.255 可互相访问
AR5 Loopback0 5.5.5.5 255.255.255.255 禁止访问
AR5 Loopback1 99.1.1.1 255.255.255.255 可互相访问

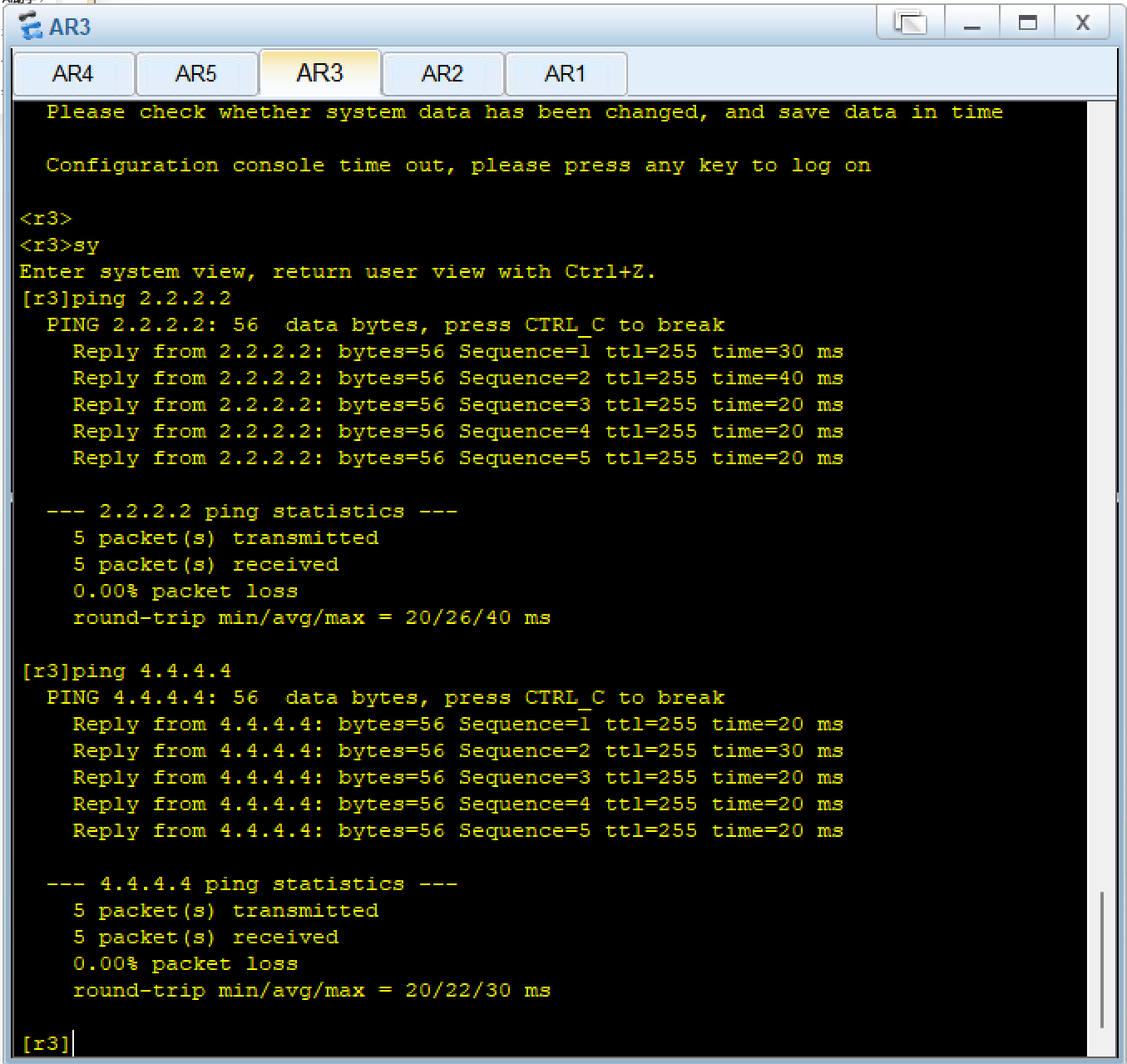

AR3pingAR2AR4(验证内网互通):

bgp状态

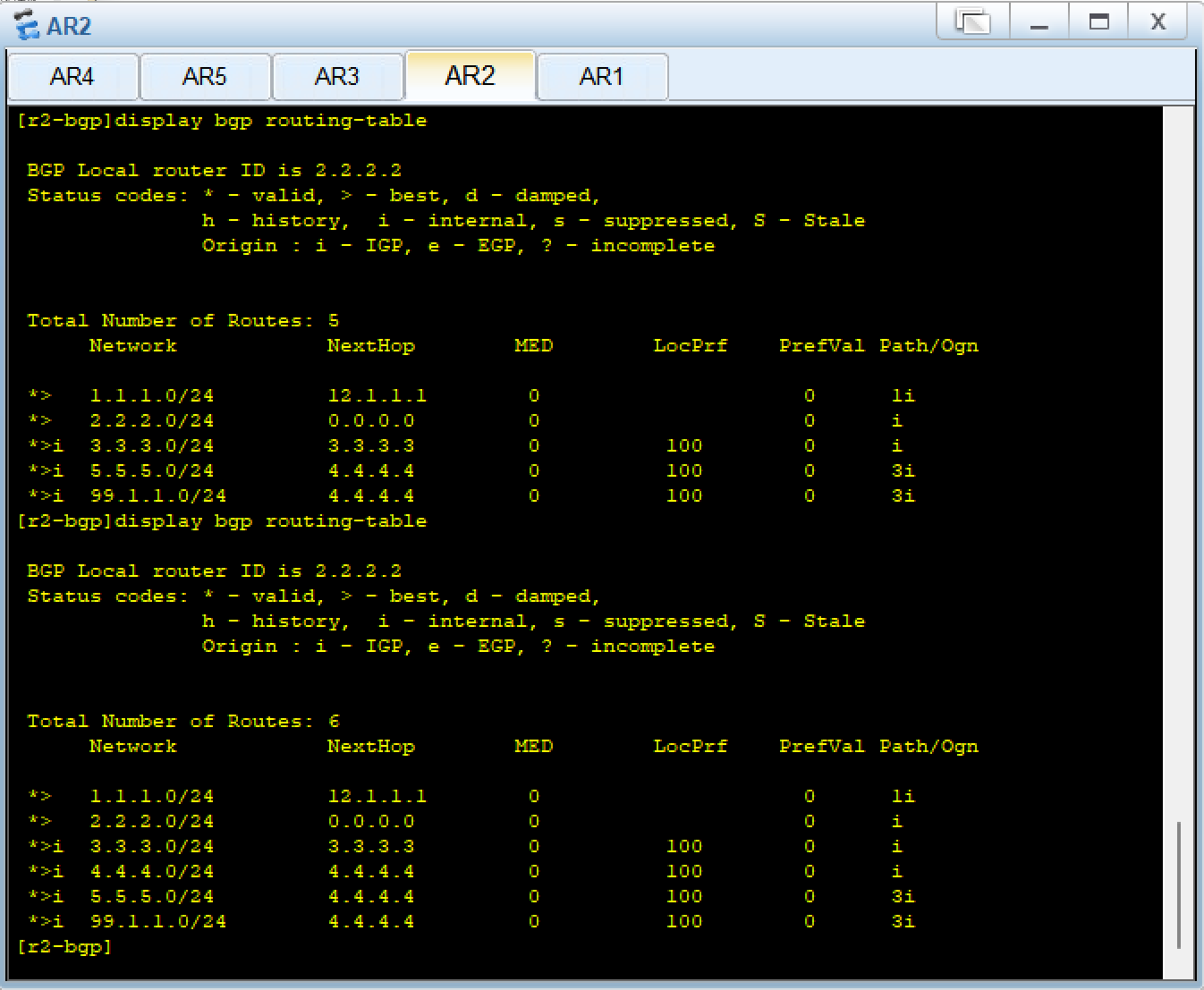

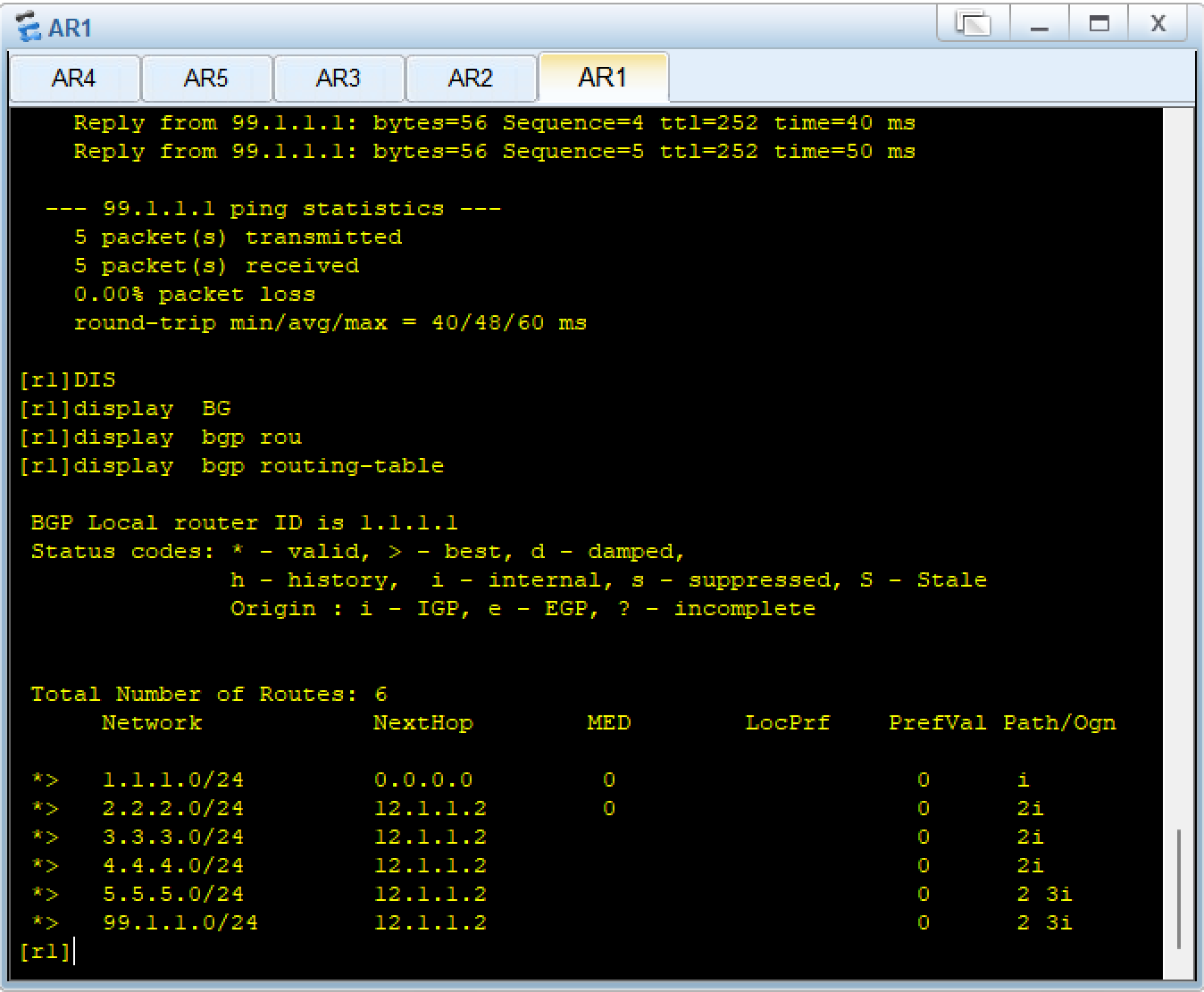

AR1

AR2

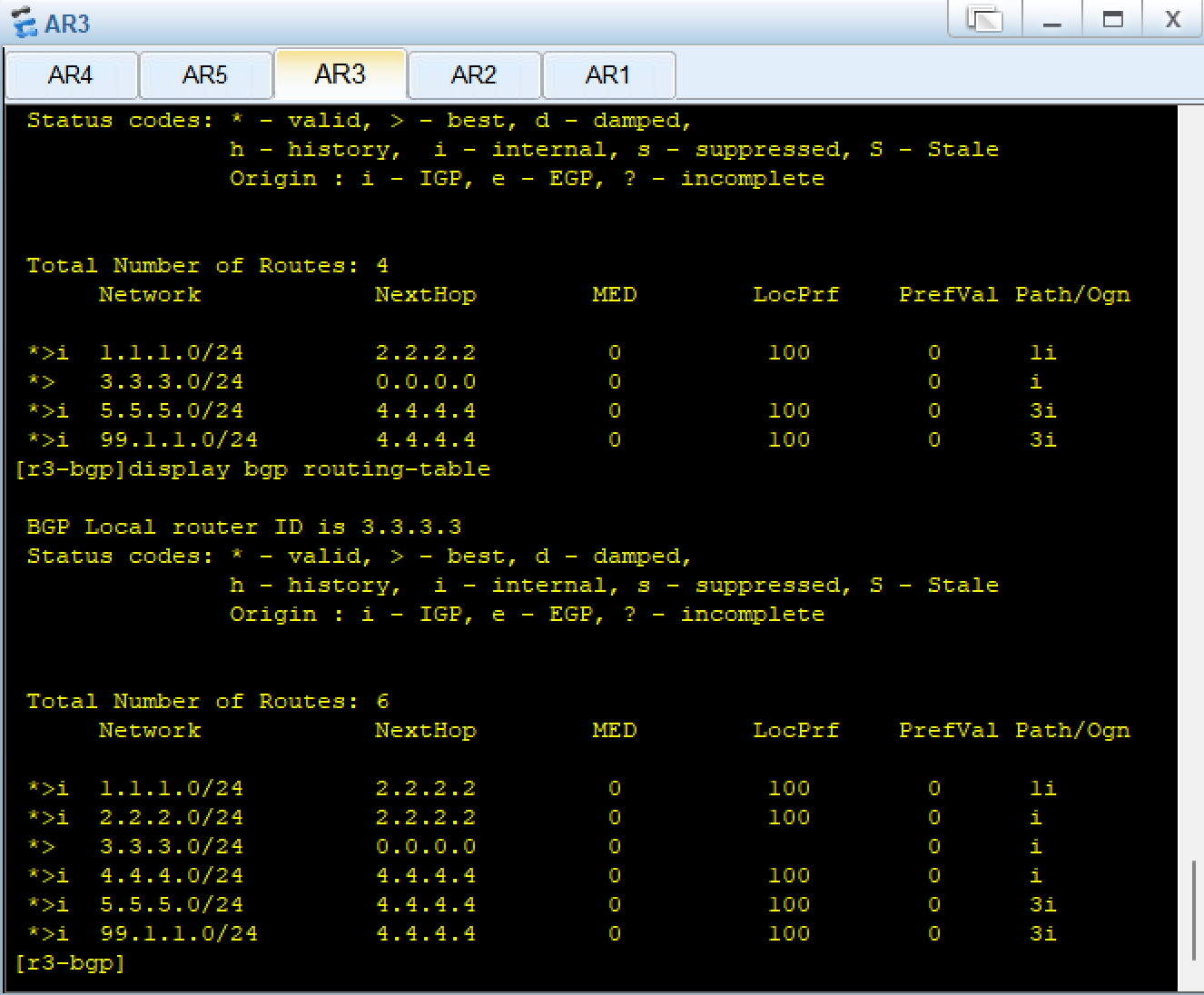

AR3

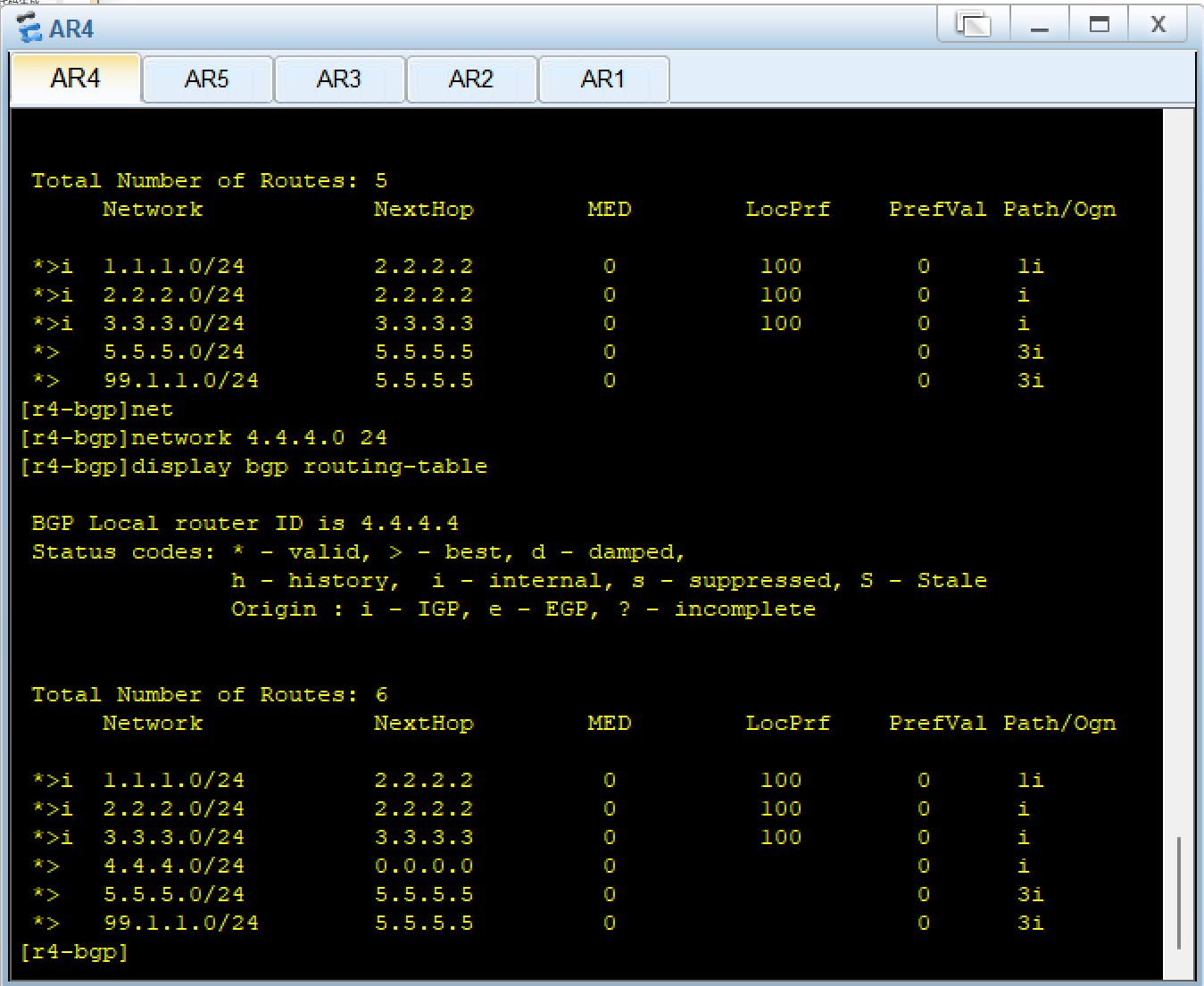

AR4

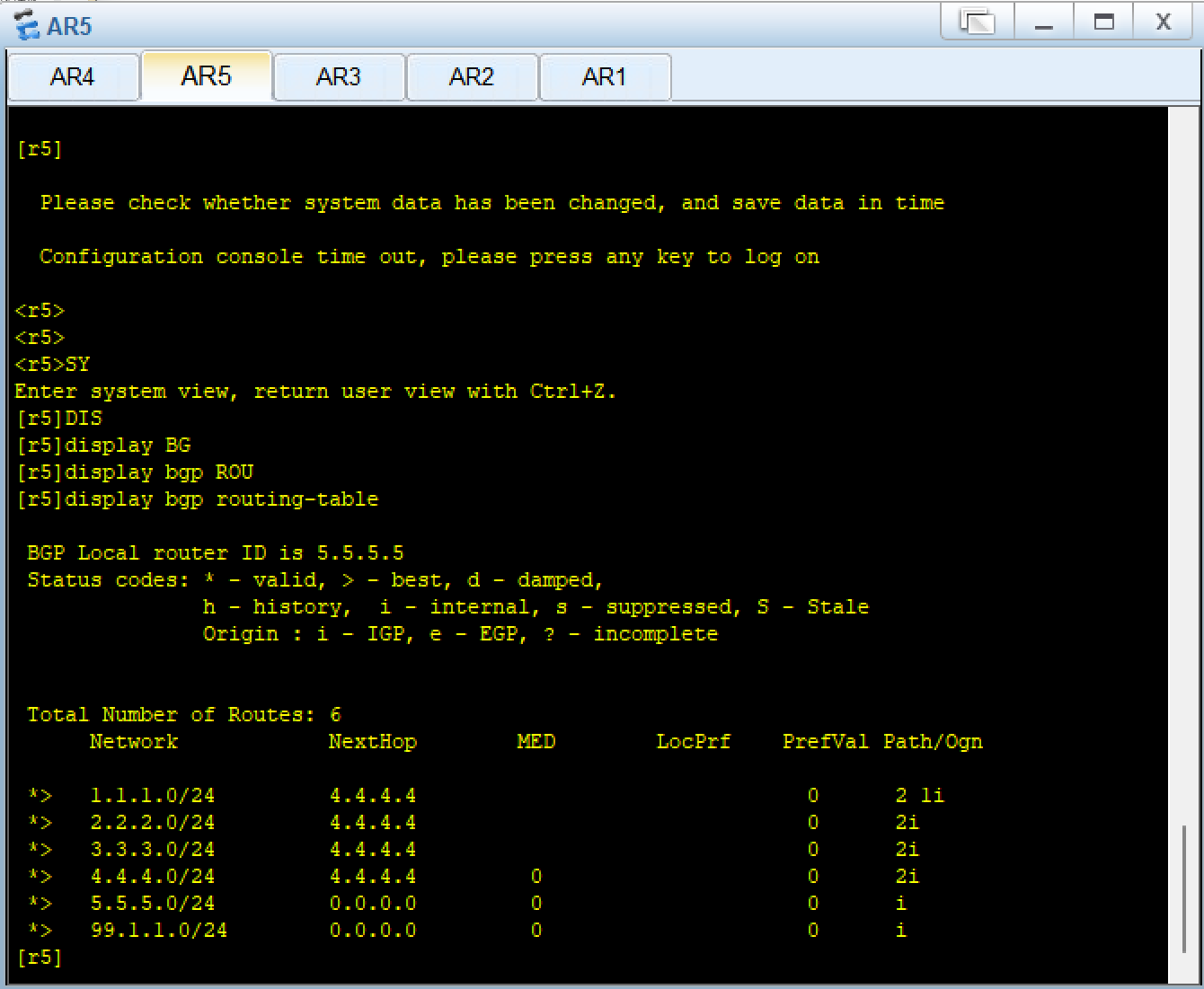

AR5

IP路由表

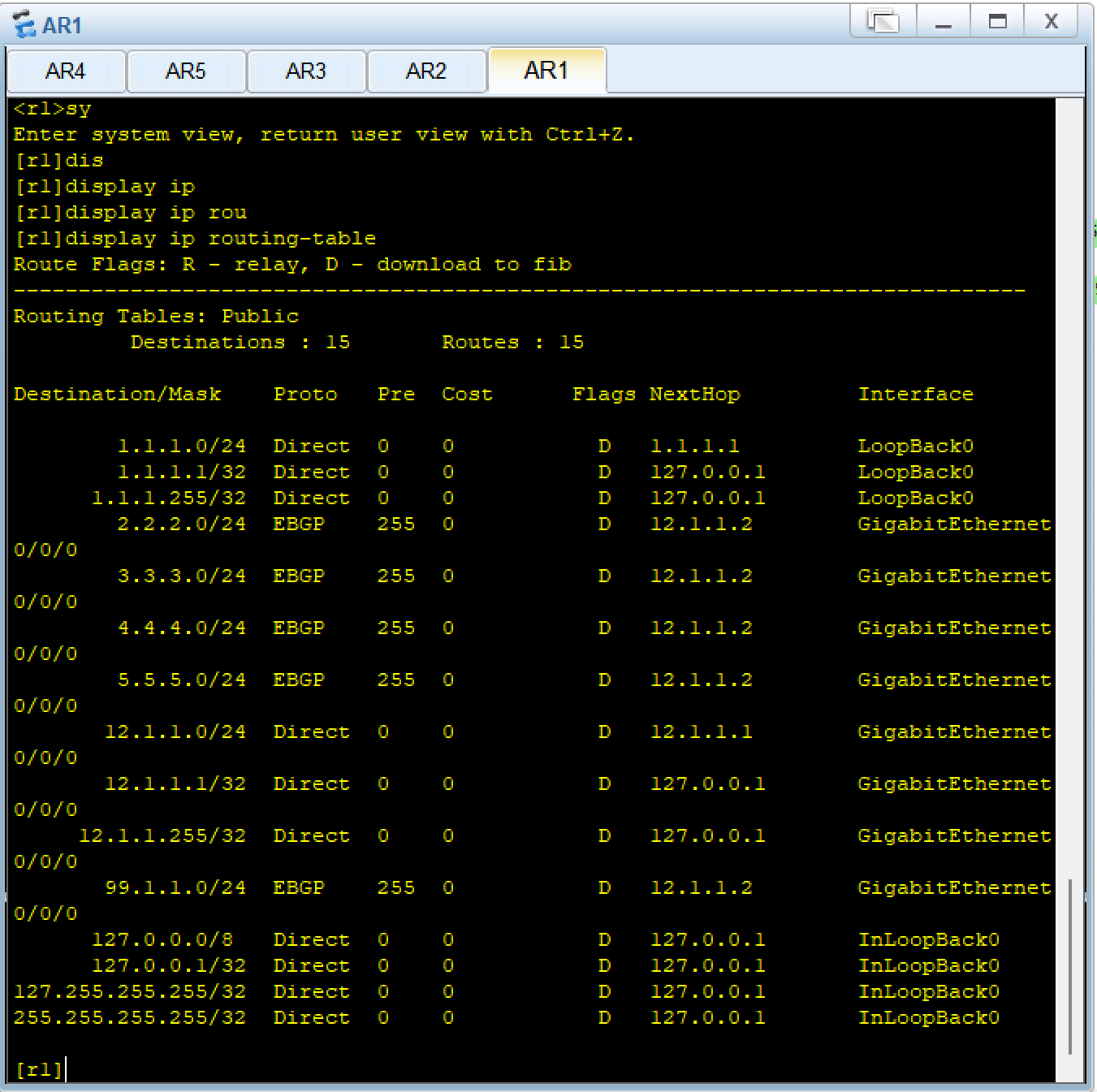

AR1:

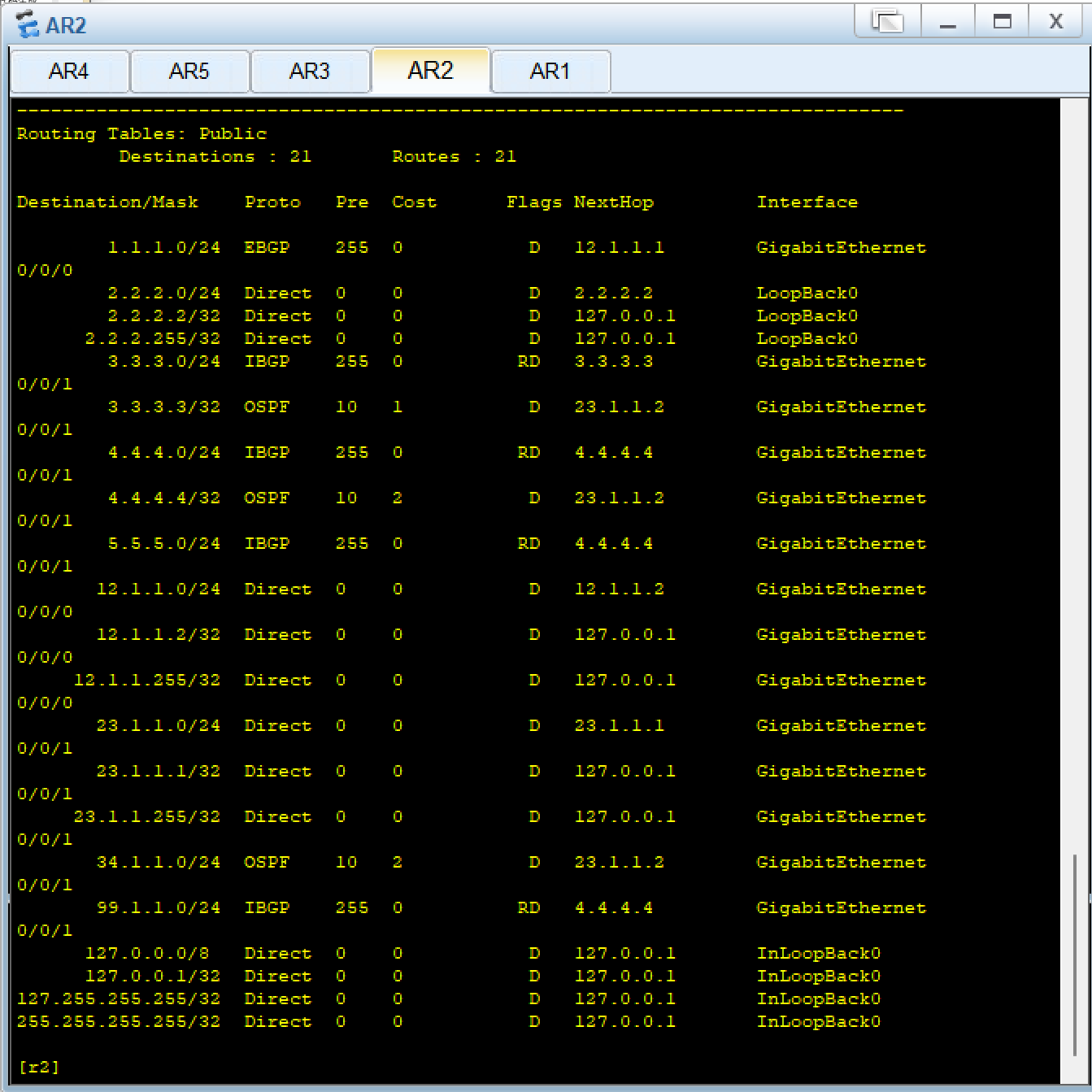

AR2:

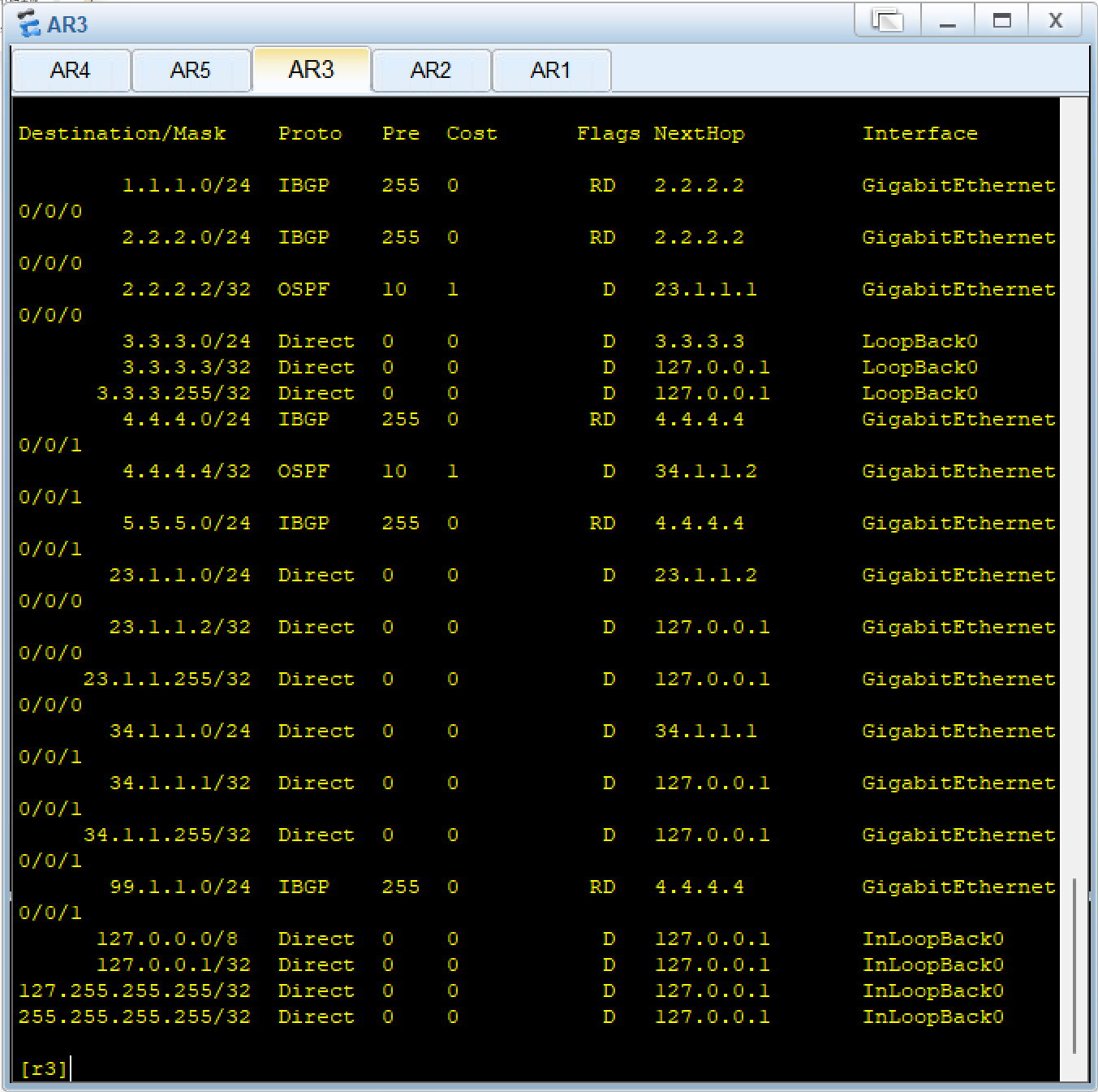

AR3:

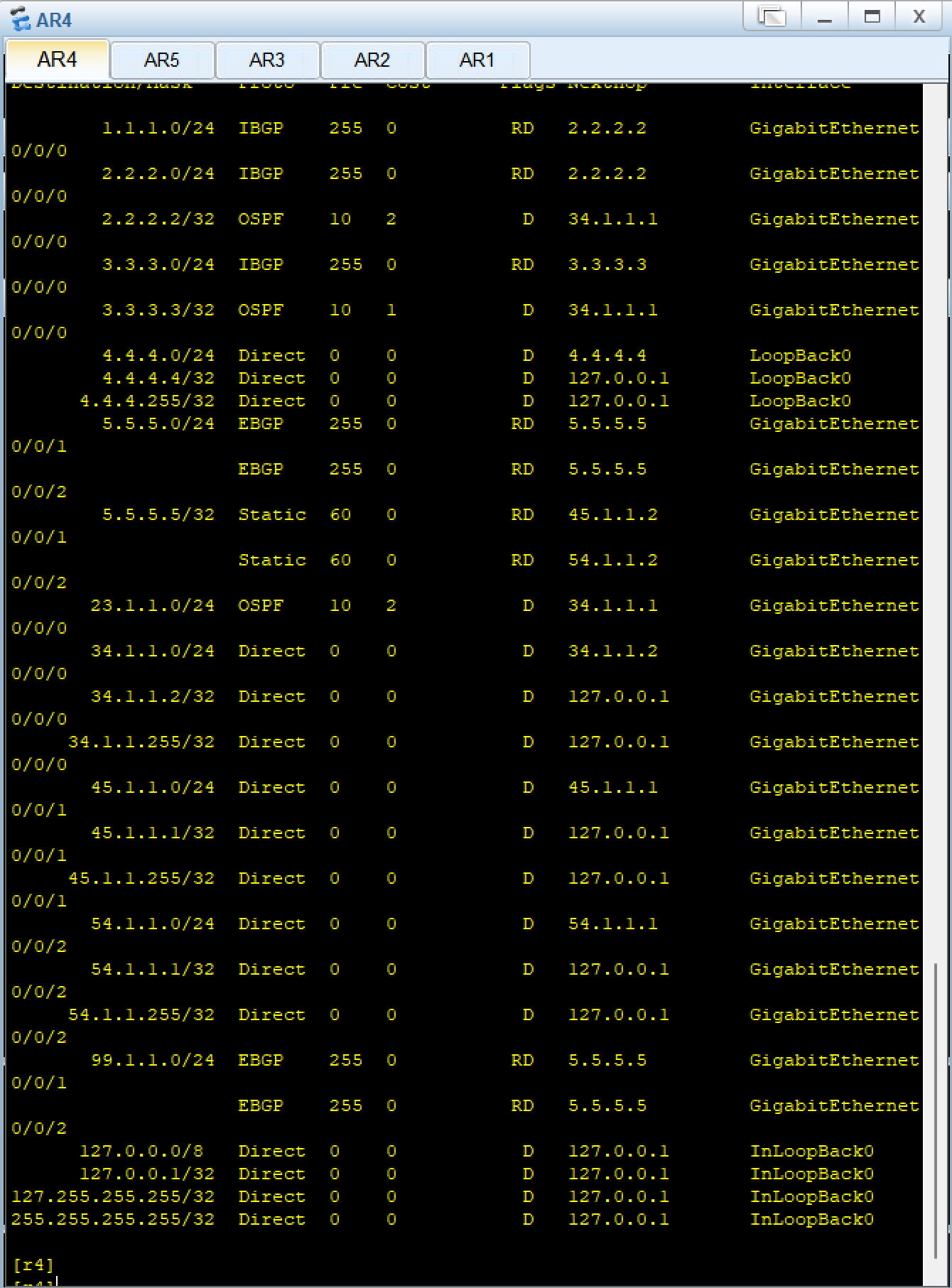

AR4:

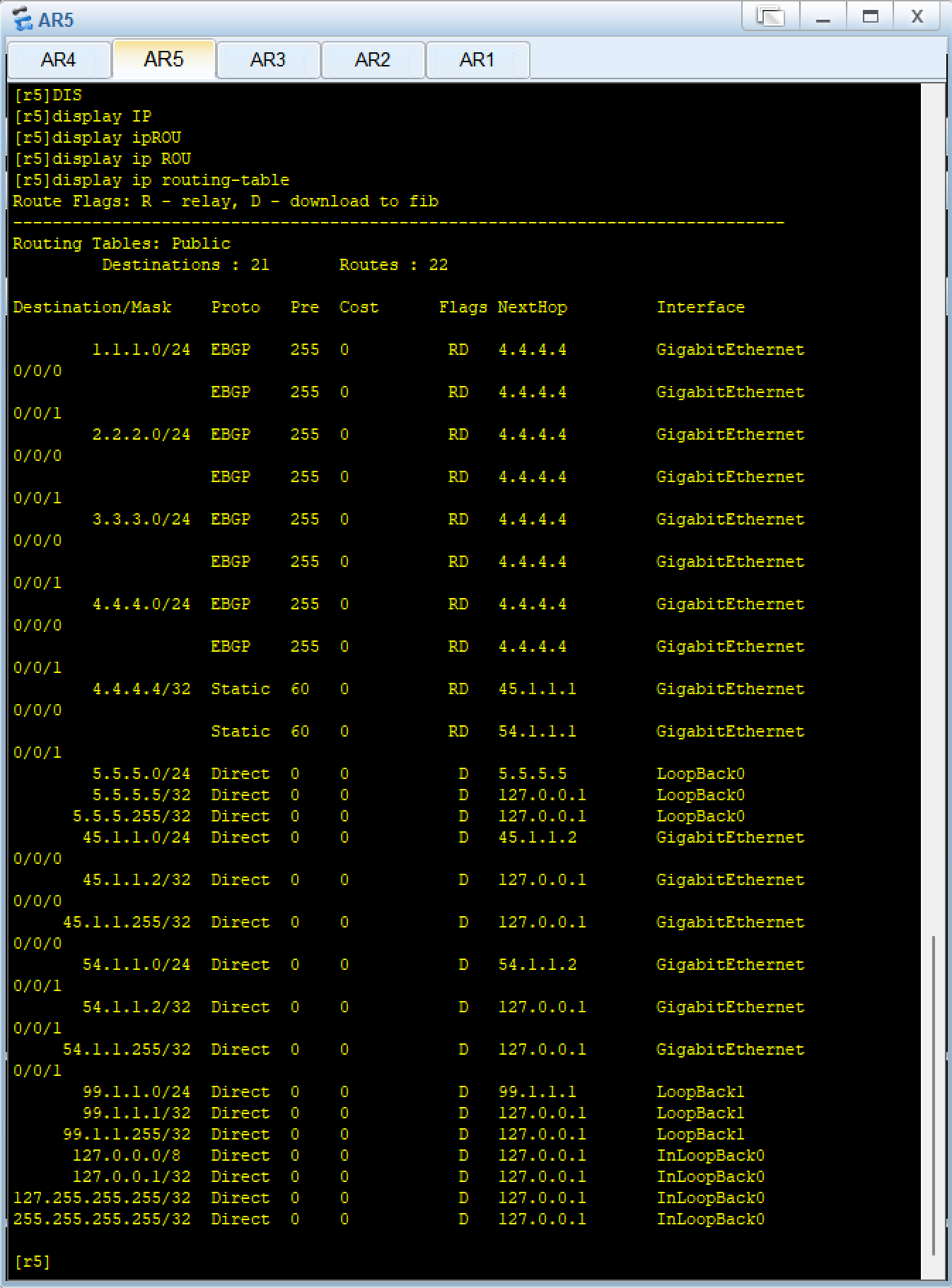

AR5:

验证环回互通:

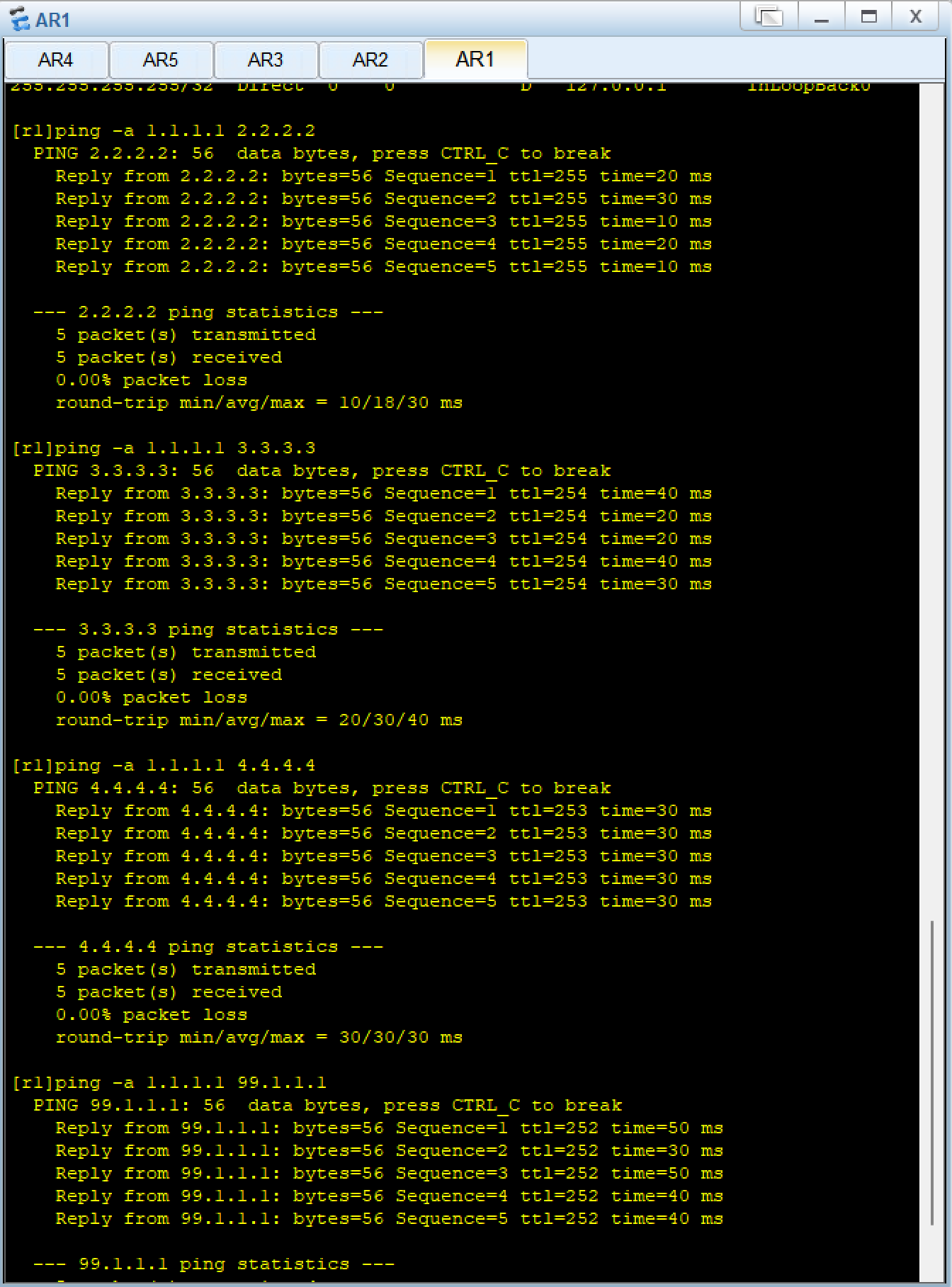

AR1环回pingAR2,AR3,AR4,AR5环回:

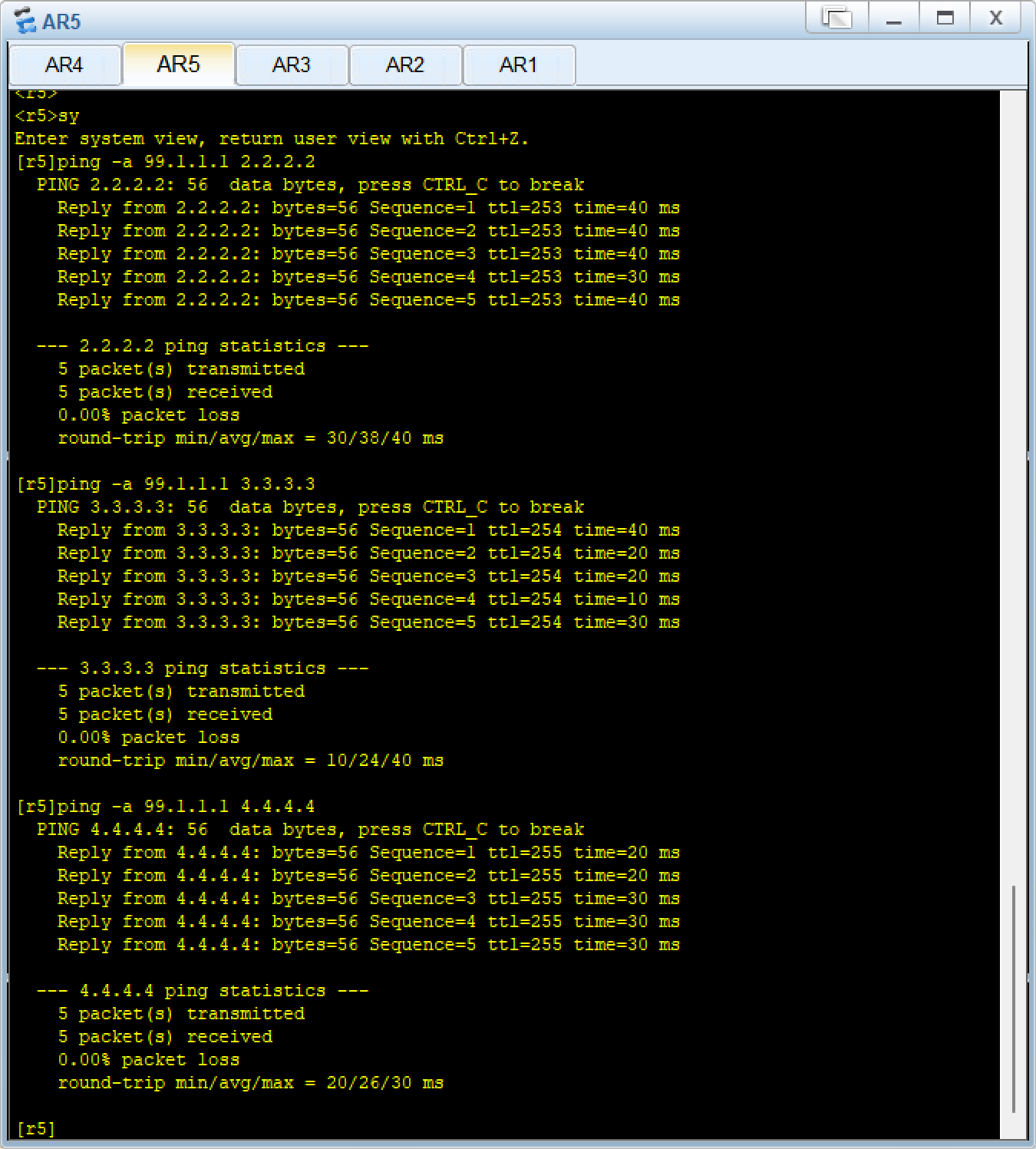

AR5环回pingAR2,AR3,AR4,环回:
