FPGA FFT缩放因子配置全解析

传感器的信号是数字信号，所以无法进行连续时间的傅里叶变换；离散时间傅里叶变换针对长度为无穷长的信号，其得到的频谱是连续的，与实际信号的情况也不一致；离散时间傅里叶级数针对离散的信号，频谱的结果也是离散的，最有可能由计算机实现，但其针对周期信号。实际上，计算机采用"离散傅里叶变换（DFT）"对信号开展分析---基本原理：将采集到的信号（信号长度为看成周期为的离散时间周期信号，并计算其DTFS。

所以有离散傅里叶变换（DFT）的出现：对于长度为的信号，将其看成周期为的周期信号（这种做法是合理，结果会有误差，但不影响分析），其公式为：

正变换：

逆变换：

其物理含义为：将信号分解为一系列简单的复指数序列（，，，...,）.

DFT的计算量：N个点直接计算DFT的总运算量为： 次复数乘法， 次复数加法。分析1024个点的序列，需要进行百万次的复乘,消耗的资源比较多。

因此有了快速傅里叶的诞生。FFT是其中一种常用的方法。它是快速实现DFT的一种算法，有效降低了计算量。

FFT简单的理解就是2分法，因为将N个点分为两组个点计算，仅需要次复数乘法，相当于减少一半，依次类推，FFT复数乘法运算量,两者对比：

具体的计算就不阐述了。从 DFT 的定义式可见，由于计算过程中缺少的归一化系数，其运算结果的幅值规模会随点数呈线性增长。在基于 FPGA 的定点化实现中，这意味着动态范围的逐级扩张：基-2 架构的 FFT 每一级蝶形运算会导致数值放大 2 倍，共需进行级运算；相应地，基-4 架构每一级会放大 4 倍，共进行级。因此，必须在 IP 核中合理配置缩放因子（Scaling Factor），以抑制各级运算中的位宽增长，防止定点数溢出导致的结果失真。

1.2 FFT IP 缩放因子设置实例

在代码中FFT IP配置是16384点 FFT 、Radix-4 架构 、缩放系数 16'haaaa（这是因为FFT IP最大点数是65536（）,Radix-4 架构最大有8级，从而IP核预留的位数 ）。因为设置的FFT IP核点数可配，因此可设置NFFT=1024。对于 1024点的 Radix-4 算法，计算一共分为 5级，因为。

缩放配置的底层含义：`16'haaaa`

config_SCALE_SCH = 16'haaaa 转换成二进制是：

[10] [10] [10] [10] [10] [10] [10] [10]

在 Xilinx FFT IP 中，每 2位控制一个计算级的缩放：

00: 不移位（可能溢出，但精度最高）。
01: 右移 1 位（数值除以 2）。
10 : 右移 2 位（数值除以 4）。
11: 右移 3 位（数值除以 8）。

每一级的计算与"减肥"过程

输入准备：24 位原始数据

ADC 数据进入 FFT 模块，实部和虚部各占 24 位。此时，数据的动态范围是。

Stage 1：第一次蝶形运算

计算：Radix-4 蝶形单元同时读取 4 个样点，乘以旋转因子并相加。
位宽增长：4个数相加，理论最大值会变为原来的 4倍，即位宽增加 2位（从 24 位变成 26 位）。
缩放（10） ：硬件执行 >> 2（右移 2 位）。
结果：26 位 - 2 位 = 24 位。数据大小回到了安全范围，防止溢出。

Stage 2：第二次蝶形运算

计算：处理 Stage 1 输出的中间结果。
位宽增长：数值再次面临潜在的 $4$ 倍增长。
缩放（10） ：再次执行 >> 2。
结果：维持在 24位}。

Stage 3 & 4：持续压缩

过程同上。每一级都允许数值翻 4$倍，但随即被 >> 2 砍掉。这两级完成后，已经处理了 4^4 = 256个点之间的相关性。

Stage 5：最后一级（第 1024 个点对齐）

计算：完成最后的复数加减。
缩放（10） ：执行最后一次 >> 2。
最终输出 ：输出的 data_out_Real 依然是 24 位。

与MATLAB对比

整个过程可以用一个公式来表达你的输出幅值与理论真值的关系：

这意味着，你为了保证在 100% 满量程正弦波 输入时硬件不溢出，将最终的计算结果缩小了 1024倍。

维度	输入 (Input)	输出 (Output)	损失 (Loss)
位宽	24 bit	24 bit	0 bit
数值精度	原生精度	有效信息被右移了 10 位	丢失了低 10 位的细节
动态范围	~144 dB	~144 dB	约 60 dB 被推入噪声层

这里需要区分MATLAB的FFT运算。尽管二者均涉及 1/N 的归一化处理，但 MATLAB 基于浮点运算，能够完整保留计算过程中的微弱细节；相比之下，FPGA 的定点运算在逐级缩放过程中不可避免地会引入量化损失。因此，缩放因子（Scaling Factor）的配置必须根据输入信号的动态范围进行'动态适配'：针对满量程（Full-scale）信号，应优先采用保守的缩放策略以确保数值不溢出；而对于非满量程信号（如幅值减半），则可适当降低缩放比例（如每级仅缩小 2 倍），从而在动态范围与系统稳定性之间取得最优平衡。"举个例子：

如果信号不是占满全量程（ADC 没爆表），可以尝试 "前松后紧" 的策略。修改 config_SCALE_SCH：

建议方案 ：16'h5555（即 01 01 01 01 01 01 01 01 ）
效果：每一级只右移 1 位（除以 2）。这样总共只缩小了 2^5 = 32 倍。
好处：能多找回 5 位 的精度，让 10Hz 附近的微弱扫频信号更加清晰。最后在MATLAB中处理的时候再做除以2^5即可。

缩放因子过大的后果

信号太弱 ：如果你观测的扫频信号本身就很微弱，经过这 5 级 >> 2 的连续截断，信号的能量可能直接被移成了 0。这就是为什么有时候背景看起来非常干净（全是蓝色），因为微弱的噪声和信号都被"缩放"没了。

量化噪声 ：每一级右移都会产生舍入误差。由于可能没有开启 Convergent Rounding（收敛舍入），这些误差会累积，导致频谱的底部并不平整。

在你的"星载数字系统"笔记中，Block Floating Point (BFP，块浮点) 模式可以作为解决"弱信号丢失"与"强干扰溢出"矛盾的高级方案。它在硬件开销与计算精度之间取得了一种近乎完美的平衡。

以下是为你整理的详细介绍，可直接填入你的笔记 1.3 章节：

1.3 进阶探索：Block Floating Point (BFP) 模式

1.3.1 什么是块浮点？

块浮点是一种特殊的定点运算模式。如果说手动缩放（Scaled）是每一步都"切掉"固定的位数，那么块浮点就是"按需剪裁"。

在每一级蝶形运算开始前，硬件会实时扫描该块数据（Block）中的最大值，根据其量级动态决定本级是否需要右移缩放。

核心公式 ：
- M（Mantissa）：FFT 输出的尾数（即 24-bit 数据）。
- E（Exponent）：块阶码（BLK_EXP），记录了整帧数据总共缩放的位数。

1.3.2 BFP 的运行机制：逐级动态监测

对于1024点（5 级）Radix-4 FFT：

峰值检测：在 Stage 1 计算前，硬件检测输入数据的峰值。
自适应缩放：
- 若信号极弱（如空间背景噪声）：硬件检测到没有溢出风险，本级执行 00（不移位），保留全部 24 bit 精度。
- 若信号极强（如强电磁干扰）：硬件检测到峰值接近饱和，本级自动执行 10（右移 2 位） 防溢出。

阶码累加 ：每一级自动缩放的位数都会累加到 BLK_EXP 中。最终输出时，所有频点共享这一个阶码。

1.3.3 BFP 模式的优势分析

在"波动探测"任务中，BFP 模式相比 16'haaaa 手动缩放具有显著优势：

最大化信噪比 (SNR) ：它能在处理微弱扫频信号时，自动找回因手动缩放丢失的低 10 位精度，动态范围提升最高可达 60 dB.

防止系统"致盲" ：手动缩放（如 16'h5555）在遇到突发强干扰时会溢出导致数据错乱；BFP 则能瞬间收缩量程，保证系统不崩溃。
数学归一化：它在输出时自动完成了类似 1/N 的量级调整，且该调整是基于信号实际功率动态进行的。

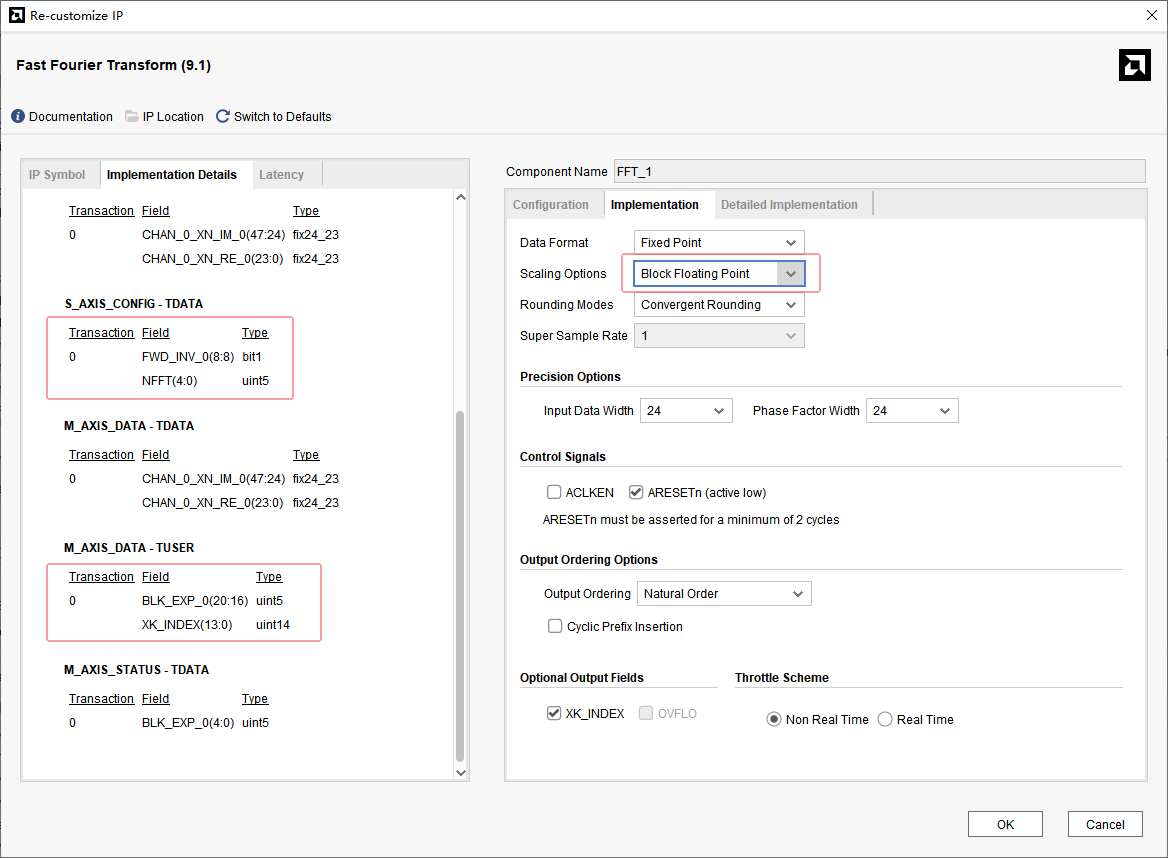

1.3.4 工程实现要点

接口变化 ：没有了缩放因子，但需要监听 m_axis_data_tuser 总线，从中提取 BLK_EXP 字段。

资源权衡 ：BFP 需要额外的逻辑进行峰值比较，可能会增加 Hold 违例 的修复难度。
后端还原：在 MATLAB 解析时，真实的幅值需补回阶码：

以上就是本次的笔记记录。
