电路详细工作原理分析

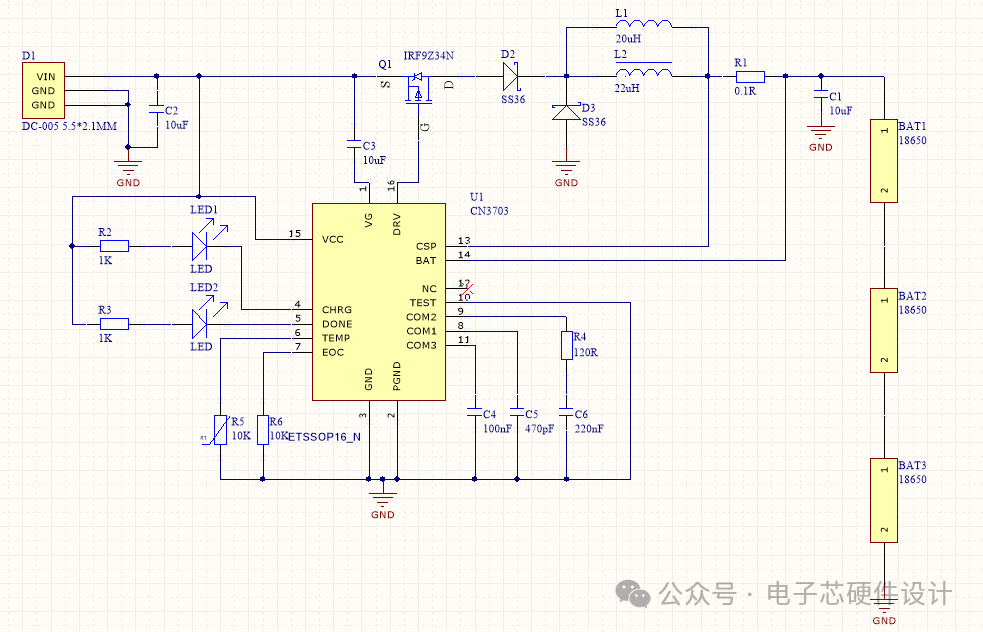

这个电路是一个基于U1（CN3703）的3串锂电池（18650）充电管理方案，集成了降压型开关充电、电池状态检测和保护功能。
1. 输入与电源滤波
-
输入部分：D1是外部直流电源接口（DC 5.5×2.1MM），输入电压范围为5V。
-
滤波电路：C2（10μF）和C3（10μF）为输入电容，用于滤除输入电源的纹波，为芯片和后级电路提供稳定的直流电压。
2. 核心控制芯片 CN3703
CN3703是一款专为多串锂电池设计的降压型开关充电控制器，支持3节锂电池串联充电，具备恒流/恒压充电模式、电池温度检测、充电状态指示等功能。
主要功能引脚解析
-
VCC（15脚）：芯片供电端，
-
CHRG（4脚）/DONE（5脚）：充电状态输出引脚。
-
CHRG：低电平时表示正在充电，驱动LED1亮灯。
-
DONE：低电平时表示充电完成，驱动LED2亮灯。
-
CSP（13脚）/BAT（14脚）：用于检测电池电压和充电电流，实现恒流/恒压闭环控制。
-
TEMP（6脚）/EOC（7脚）：
-
TEMP：连接NTC热敏电阻（R5），实现电池温度检测，防止高温/低温充电。
-
EOC：通过R6（10k）设置充电结束电流阈值。
-
COM1-COM3（8-10脚）：电池组分压检测引脚，配合R4（120R）和C4-C6电容组成的分压网络，检测3节串联电池的总电压，实现均衡充电和过压保护。
-
DRV（16脚）：驱动外部MOS管Q1的栅极，控制开关充电回路的通断。
3. 开关充电回路
这是典型的同步整流降压充电拓扑：
-
功率开关：Q1（IRF9Z34N，PMOS）是主开关管，由CN3703的DRV引脚驱动。
-
储能与续流：L1（20μH）是储能电感，D2（SS36）和D3（SS36）组成同步整流续流回路，在Q1关断时为电感电流提供通路，提升充电效率。
-
输出滤波：L2（22nH）和C1（10μF）组成LC滤波网络，降低充电电流纹波，保护电池。
-
电流检测：R1（0.1Ω）是电流采样电阻，用于检测充电电流，反馈给CN3703实现恒流控制。
4. 充电流程
-
恒流充电阶段：当电池电压低于设定的恒压值时，芯片控制Q1高频开关，以恒定电流向电池充电。此时CHRG引脚输出低电平，LED2点亮。
-
恒压充电阶段：当电池电压接近恒压值（3串锂电池约12.6V）时，充电电流逐渐减小，进入恒压模式。
-
充电结束阶段：当充电电流下降到EOC引脚设定的阈值时，DONE引脚输出低电平，LED3点亮，充电结束。
5. 电池保护与状态指示
-
温度保护：R5是NTC热敏电阻，贴在电池表面。当电池温度过高或过低时，CN3703会自动暂停充电，保护电池安全。
-
电压均衡：COM1-COM3引脚检测每节电池的电压，通过内部电路实现电池间的电压均衡，避免单节电池过充或欠充。
-
状态指示：LED1指示充电中，LED2指示充电完成。
