Matter-PICS梳理(ble-thread)

文章目录

• 1.PICS内容导入
• 2.总的功能选择项列表
• • [2.1 功能总结](#2.1 功能总结)
  • [2.2 如何选择功能？](#2.2 如何选择功能？)
  • 2.3、基本锁功能选择：满足日常使用及联动需求
• 3.未选择的细节部分：
• • [3.1 回锁设置、时间设置和音量设置的具体选择](#3.1 回锁设置、时间设置和音量设置的具体选择)
  • [3.2 以下特性被选择实现：](#3.2 以下特性被选择实现：)
  • [3.3 未选择的特性（支持为false）](#3.3 未选择的特性（支持为false）)

1.PICS内容导入

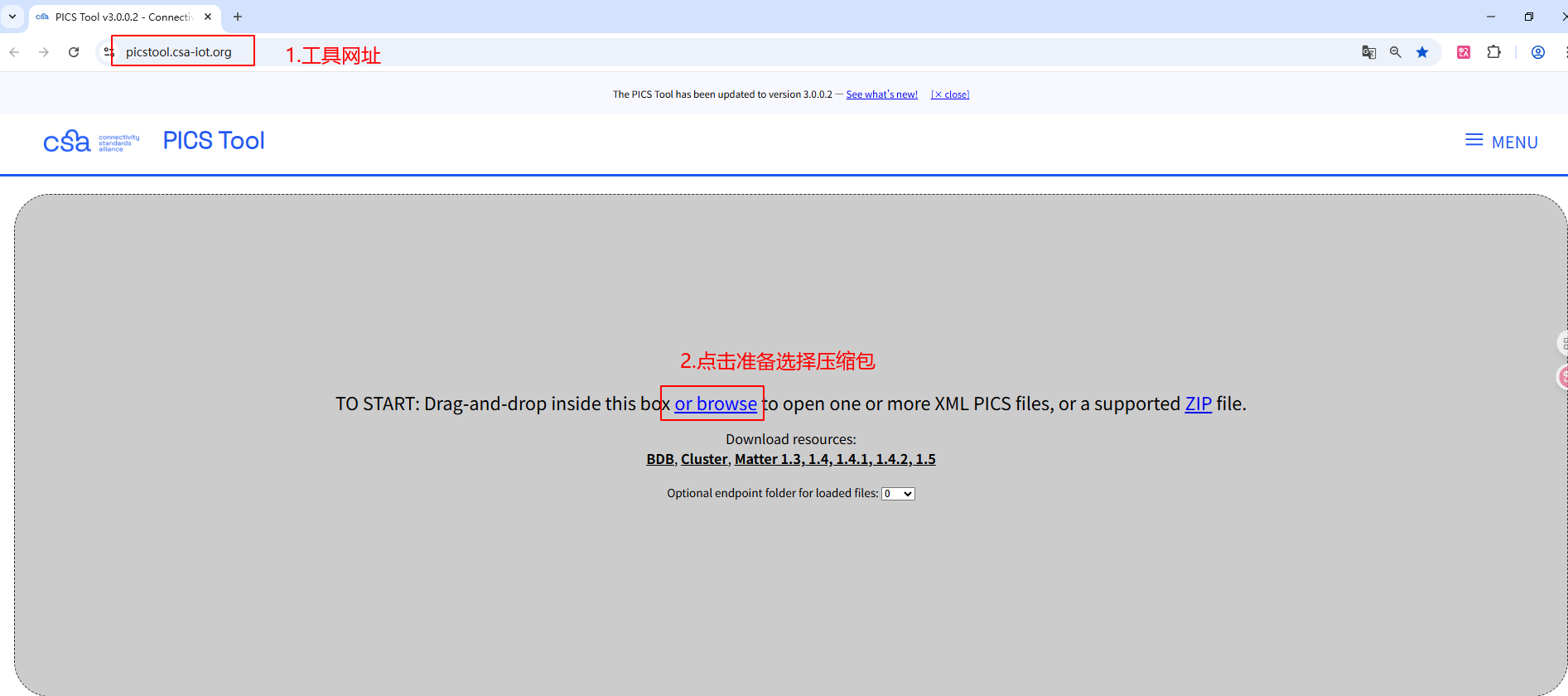

1.在浏览器打开picstool工具：

2.选择压缩文件，打开文件：

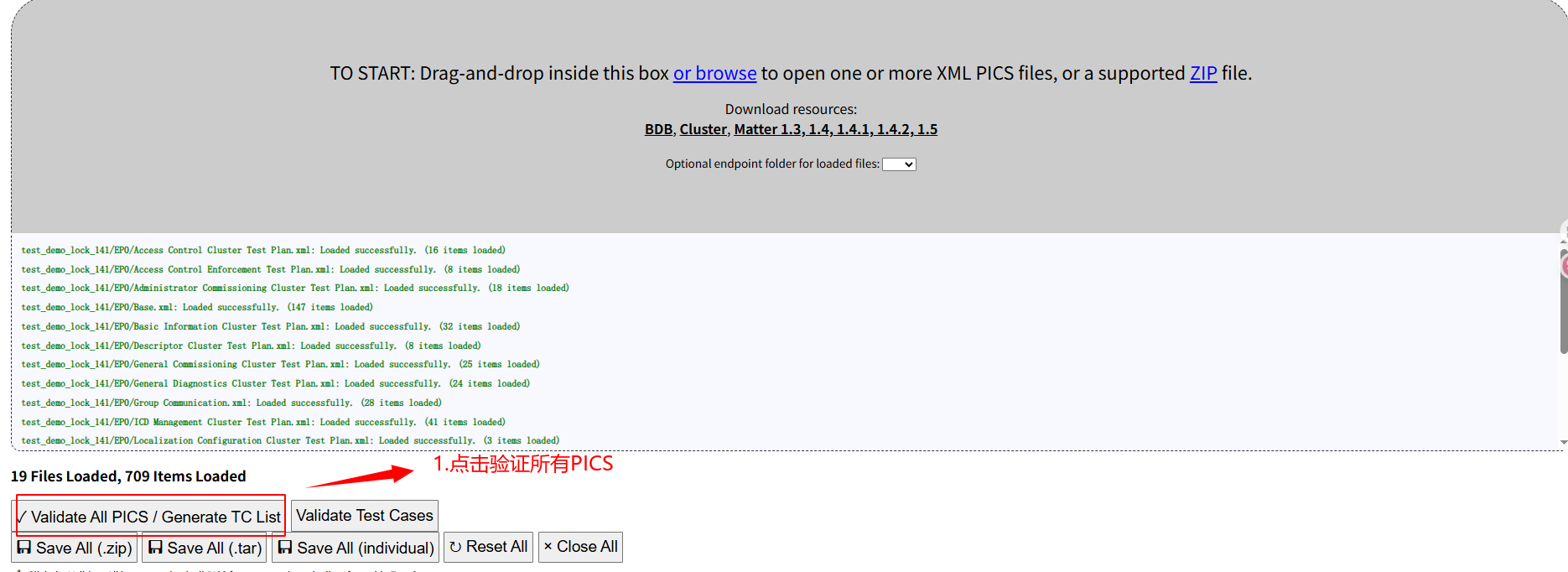

3.点击验证所有PICS文件:

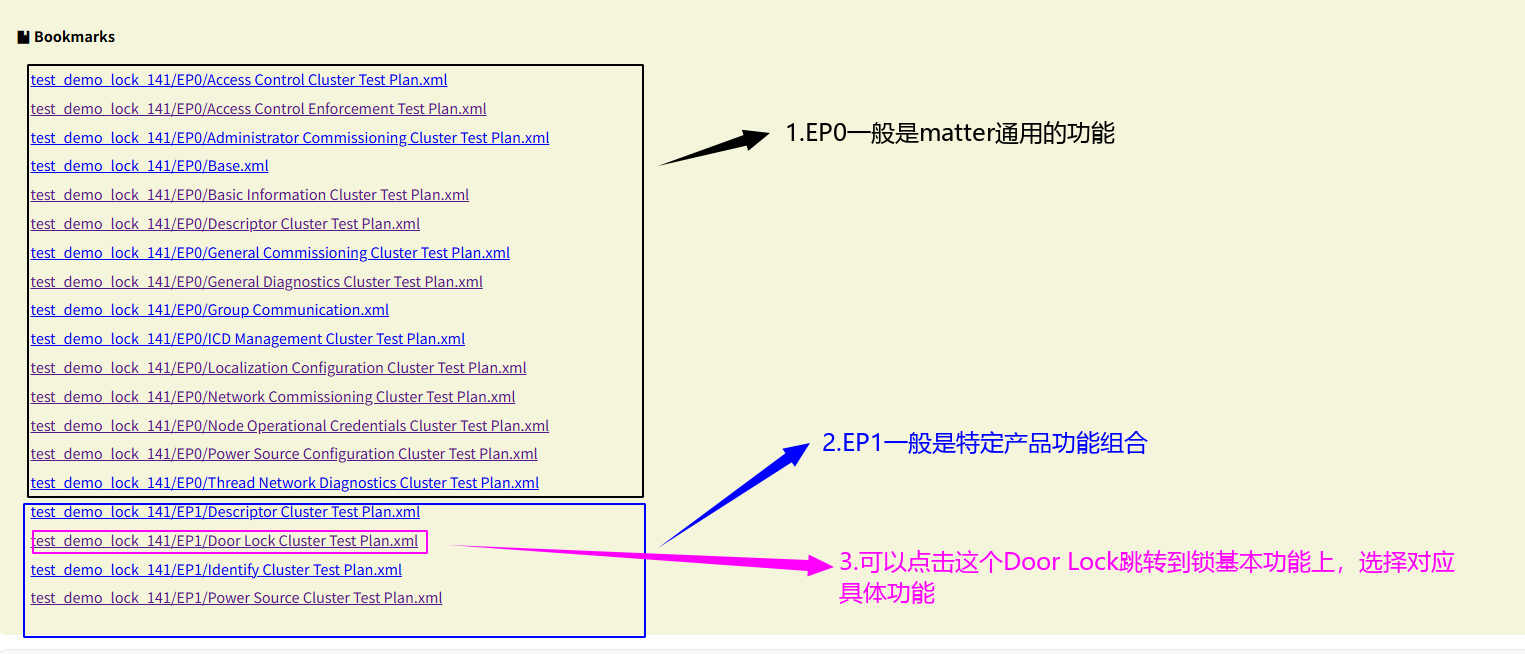

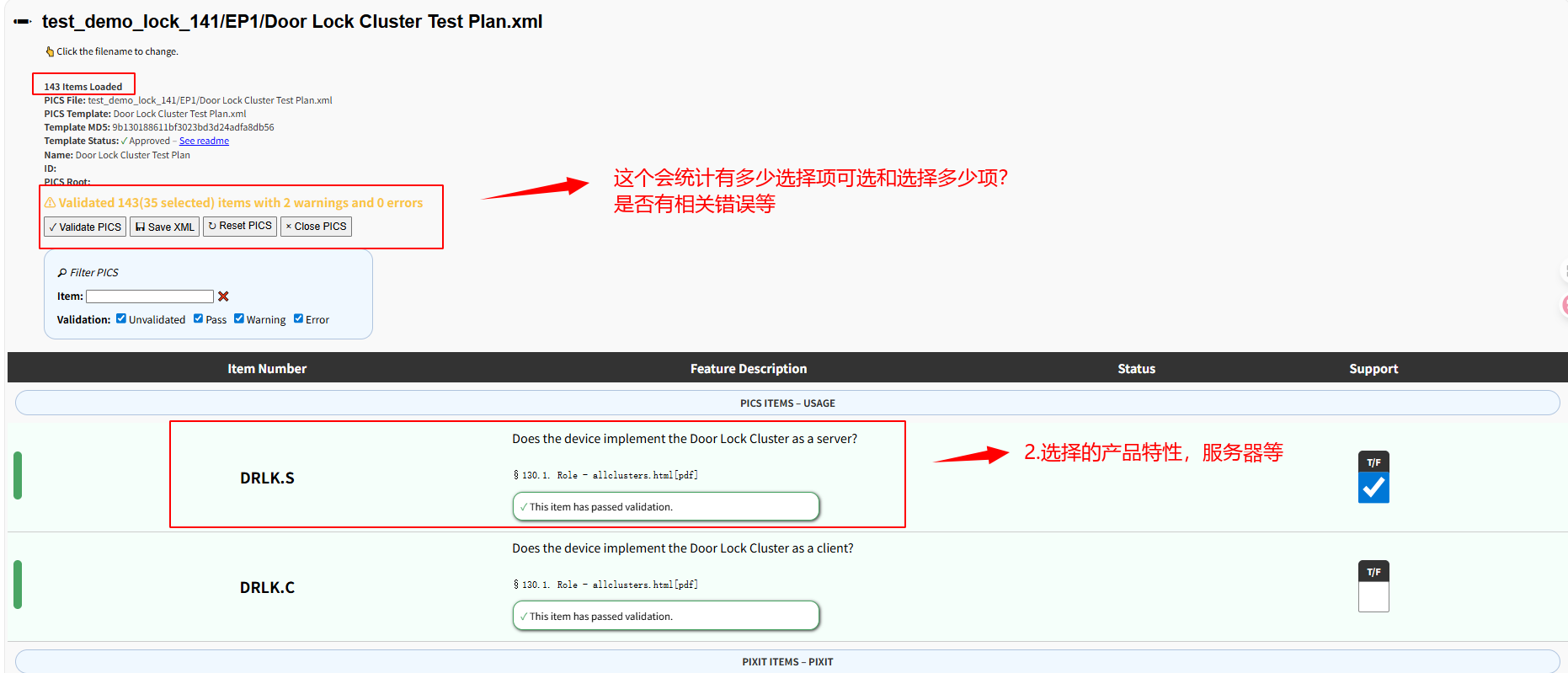

4.点击door lock跳转到锁的基本功能选择项上：

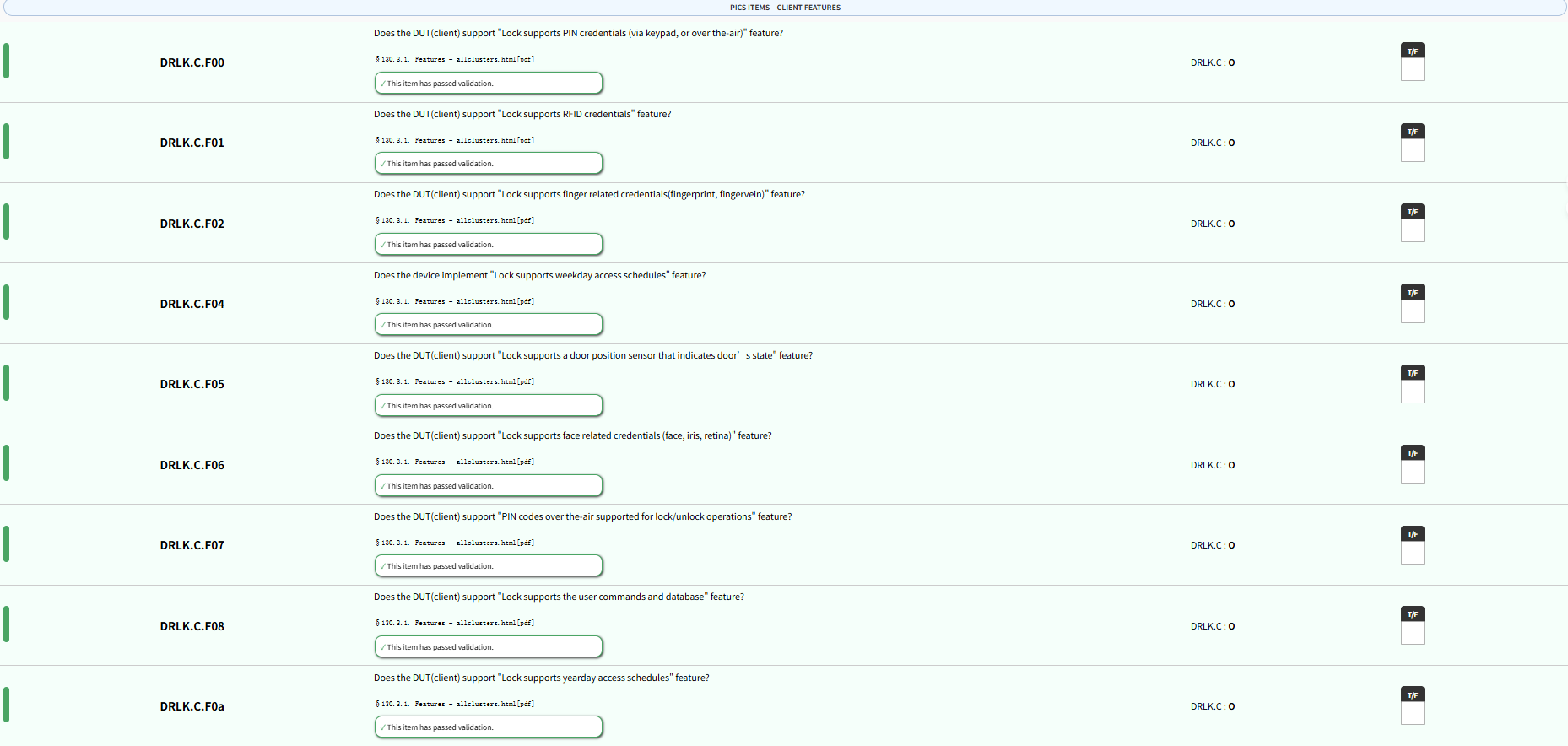

5.根据产品定义选择对应的特性，会生成对应的认证测试用例：

6.具体功能解析：

2.总的功能选择项列表

以下是服务器端（Server Side）的功能项（DRLK.S.Fxx），因为设备角色是服务器（DRLK.S support="true"），客户端功能全部未支持（DRLK.C support="false"）。每个功能项的含义和选择状态如下：

功能项编号	功能描述	选择状态	说明
DRLK.S.F00	支持PIN凭证（通过键盘或无线）	未选择 (support="false")	设备不支持PIN码认证（如数字键盘）。
DRLK.S.F01	支持RFID凭证	未选择 (support="false")	设备不支持RFID卡/标签认证。
DRLK.S.F02	支持指纹相关凭证（指纹、指静脉）	未选择 (support="false")	设备不支持生物识别指纹认证。
DRLK.S.F04	支持工作日访问计划	未选择 (support="false")	设备不支持按周设置访问日程（如周一至周五可用）。
DRLK.S.F05	支持门位置传感器（指示门状态）	选择 (support="true")	设备支持检测门开/关状态（需门传感器硬件）。
DRLK.S.F06	支持面部相关凭证（面部、虹膜、视网膜）	未选择 (support="false")	设备不支持生物识别人脸认证。
DRLK.S.F07	支持无线PIN码用于锁/解锁操作	未选择 (support="false")	设备不支持通过无线网络发送PIN码远程操作。
DRLK.S.F08	支持用户命令和数据库	选择 (support="true")	设备支持用户管理（如添加/删除用户、凭证管理）。
DRLK.S.F0a	支持年度访问计划	选择 (support="true")	设备支持按年设置访问日程（如特定日期可用）。
DRLK.S.F0b	支持假日访问计划	未选择 (support="false")	设备不支持假日特殊日程设置。
DRLK.S.F0c	支持解螺栓操作	未选择 (support="false")	设备不支持解螺栓命令（适用于某些欧式锁）。
DRLK.S.F0d	支持Aliro配置	未选择 (support="false")	设备不支持Aliro（一种访问控制协议）配置。
DRLK.S.F0e	支持蓝牙LE + UWB访问控制流	未选择 (support="false")	设备不支持基于蓝牙和超宽带的高级访问控制。

2.1 功能总结

• 已选择的功能（3项）：F05（门位置传感器）、F08（用户数据库）、F0a（年度访问计划）。这些表明设备注重门状态监控、用户管理和长期日程控制，适合需要基本智能管理和状态反馈的场景（如家庭安防）。

• 未选择的功能（10项）：包括各种认证方式（PIN、RFID、生物识别）、高级日程（工作日、假日）和高级访问控制（如无线PIN、解螺栓）。这可能是因为设备定位为基础型门锁，硬件不支持这些特性或为降低成本。

2.2 如何选择功能？

• 基础需求：所有强制（M）功能必须实现（如锁状态属性、基本命令），但功能项本身多为可选（O）。选择时应根据产品定位：

  • 家庭锁：优先选择F05（门传感器）和F08（用户管理）以提升安全性。（基本功能）

  • 商业锁：考虑F04/F0a（日程管理）和F00/F01（多认证方式）。

• 硬件依赖：功能选择需匹配硬件能力（如无键盘则不支持F00）。

• 测试注意：未选择的功能在测试中不会验证，但需确保依赖这些功能的属性/命令也被正确处理（如F05未选，则门状态相关属性可能不适用）。

2.3、基本锁功能选择：满足日常使用及联动需求

日常使用包括基础锁操作（锁门/解锁）、状态监控、用户管理；联动使用指与其他Matter设备（如灯光、安防系统）自动化协作。以下是推荐选择的功能项（基于服务器端角色，因为门锁本身是服务器），并对比当前XML中的选择状态：

功能类别	推荐选择的功能	作用	XML当前状态	推荐理由
基础控制	锁状态属性 （LockState, A0000）锁类型属性 （LockType, A0001）执行器启用属性（ActuatorEnabled, A0002）	提供锁的实时状态（如锁闭/未锁）、类型识别和执行器控制。	已支持（M）	强制功能，必须实现。是日常操作的核心。
门状态监控	- 门状态属性 （DoorState, A0003）门状态变更事件（DoorStateChange, E01）	检测门开/关状态，用于联动（如门开时触发灯光）。	已支持（依赖F05）	联动关键：F05（门传感器）已选，建议保持。
用户管理	- 用户数据库功能 （F08） 用户数量属性 （NumberOfTotalUsersSupported, A0011）用户变更事件（LockUserChange, E04）	支持多用户管理（如添加/删除用户）、凭证管理。	已支持（F08 true）	日常必需：方便家庭成员共享访问。
事件报告	- 锁操作事件 （LockOperation, E02） 锁操作错误事件 （LockOperationError, E03） 门锁报警事件（DoorLockAlarm, E00）	实时通知操作结果、错误或报警，用于联动安防系统。	已支持（M）	联动基础：事件可触发其他设备动作。
基本命令	- 锁门/解锁命令 （LockDoor/UnlockDoor, C00/C01）超时解锁命令（UnlockWithTimeout, C03）	远程控制锁门/解锁，超时解锁增强安全性。	锁门/解锁已支持；超时解锁未支持（O）	日常必需：超时解锁建议添加（防止门长期未锁）。
认证方式（可选）	- PIN码支持 （F00）RFID支持（F01）	通过键盘或卡认证，提升便利性。	未支持（F00/F01 false）	根据硬件添加：如果锁具带键盘或读卡器，建议启用。

联动使用要点：

• 联动依赖事件（如DoorStateChange）和属性报告。确保所有事件支持（当前XML中事件基本已选）。

• 如果需与Matter生态系统联动（如苹果HomeKit、谷歌Home），建议实现可选事件和属性，以暴露更多状

3.未选择的细节部分：

3.1 回锁设置、时间设置和音量设置的具体选择

这些设置对应XML中的可选属性，对于用户体验很重要。以下是详细分析：

设置类型	对应功能/属性	作用	XML当前状态	具体场景
回锁设置（自动重锁时间）	- AutoRelockTime属性（DRLK.S.A0023）	设置解锁后自动重新锁门的时间（秒），提升安全性。	未支持（O, support="false"）	建议选择（设为support="true"）：消费者期望自动重锁功能，防止忘记锁门。
时间设置（访问日程）	- 周计划功能 （F04）和属性（如NumberOfWeekDaysSchedulesSupported） - 年计划功能（F0a）和属性（如NumberOfYearDaysSchedulesSupported）	按周或年设置访问时间（如仅工作日允许解锁），用于自动化管理。	F04未支持（false）、F0a已支持（true）	建议选择F04（周计划）：日常使用中周计划更常见（如设置上班时间权限）。年计划（F0a）已选，可保留。
音量设置	- SoundVolume属性（DRLK.S.A0024）	调节操作提示音音量，适应环境需求。	未支持（O, support="false"）	建议选择（设为support="true"）：消费者偏好可调音量（如夜间静音）。
其他相关设置	- 操作模式属性 （OperatingMode, A0025） - LED设置属性（LEDSettings, A0022）	调整锁的模式（如常开模式）和LED指示，增强自定义。	OperatingMode已支持（true）；LEDSettings未支持（false）	OperatingMode已选，够用；LEDSettings可选，用于视觉反馈。

具体选择需要和产品定位组合进行选择

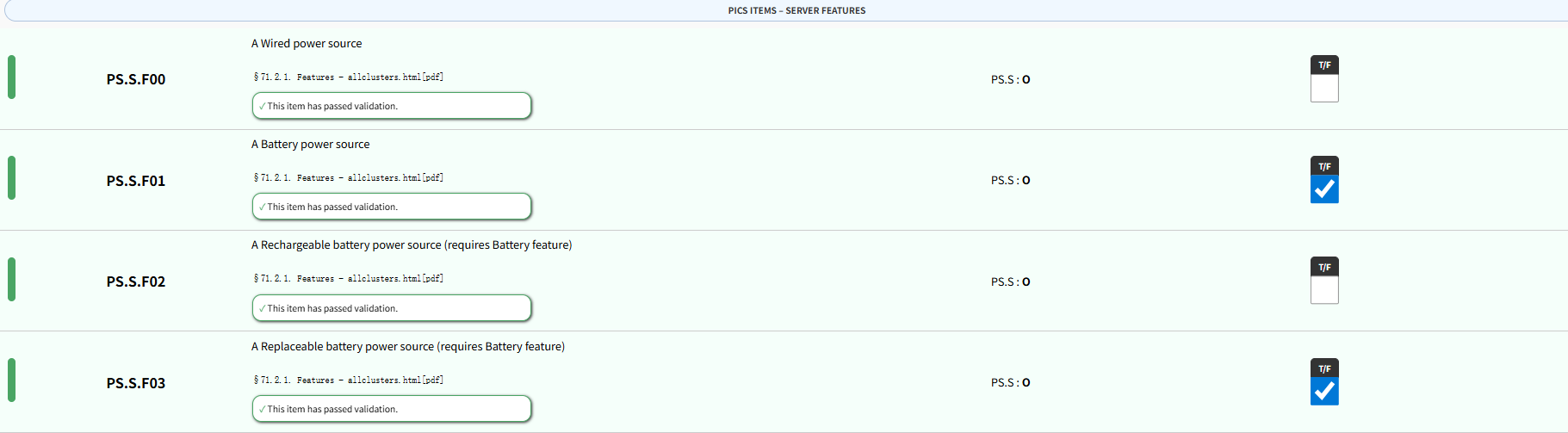

电源属性部分选择情况：

1. PS.S.F00 - Wired power source（有线电源）：设备不支持有线电源。

2. PS.S.F01 - Battery power source（电池电源）：设备支持电池作为电源。

3. PS.S.F02 - Rechargeable battery power source（可充电电池电源）：设备不支持可充电电池（尽管Battery特性已实现，但该特性未选）。

4. PS.S.F03 - Replaceable battery power source（可更换电池电源）：设备支持可更换电池（要求Battery特性，因此PS.S.F01必须实现）

3.2 以下特性被选择实现：

1. PS.S.F01 - Battery power source（电池电源）：设备支持电池作为电源。

2. PS.S.F03 - Replaceable battery power source（可更换电池电源）：设备支持可更换电池（要求Battery特性，因此PS.S.F01必须实现）。

基于这些选择的特性，以下相关属性被实现（support为true）：

• 通用属性（所有电源类型均需实现）：

  • PS.S.A0000: Status attribute（状态属性）

  • PS.S.A0001: Order attribute（顺序属性）

  • PS.S.A0002: Description attribute（描述属性）

  • PS.S.A001f: EndpointList attribute（端点列表属性）

• 电池相关属性（依赖于PS.S.F01）：

  • PS.S.A000c: BatPercentRemaining attribute（电池剩余百分比属性）

  • PS.S.A000e: BatChargeLevel attribute（电池充电水平属性）

  • PS.S.A000f: BatReplacementNeeded attribute（电池需要更换属性）

  • PS.S.A0010: BatReplaceability attribute（电池可更换性属性）

• 可更换电池相关属性（依赖于PS.S.F03）：

  • PS.S.A0013: BatReplacementDescription attribute（电池更换描述属性）

  • PS.S.A0019: BatQuantity attribute（电池数量属性）

3.3 未选择的特性（支持为false）

以下特性未被选择：

1. PS.S.F00 - Wired power source（有线电源）：设备不支持有线电源。

2. PS.S.F02 - Rechargeable battery power source（可充电电池电源）：设备不支持可充电电池（尽管Battery特性已实现，但该特性未选）。

由于这些特性未实现，所有依赖于它们的属性、事件和手动控制项均未被支持（support为false）：

• 与Wired特性（PS.S.F00）相关的属性：全部未实现，包括PS.S.A0003（WiredAssessedInputVoltage）、PS.S.A0004（WiredAssessedInputFrequency）等。

• 与Rechargeable battery特性（PS.S.F02）相关的属性：全部未实现，包括PS.S.A001a（BatChargeState）、PS.S.A001b（BatTimeToFullCharge）等。

• 其他未实现的电池相关属性：例如PS.S.A000b（BatVoltage）、PS.S.A000d（BatTimeRemaining）等，这些属性虽为可选（O），但未被实现。

• 所有事件：均未实现，包括PS.S.E00（WiredFaultChange）、PS.S.E01（BatFaultChange）、PS.S.E02（BatChargeFaultChange）。
