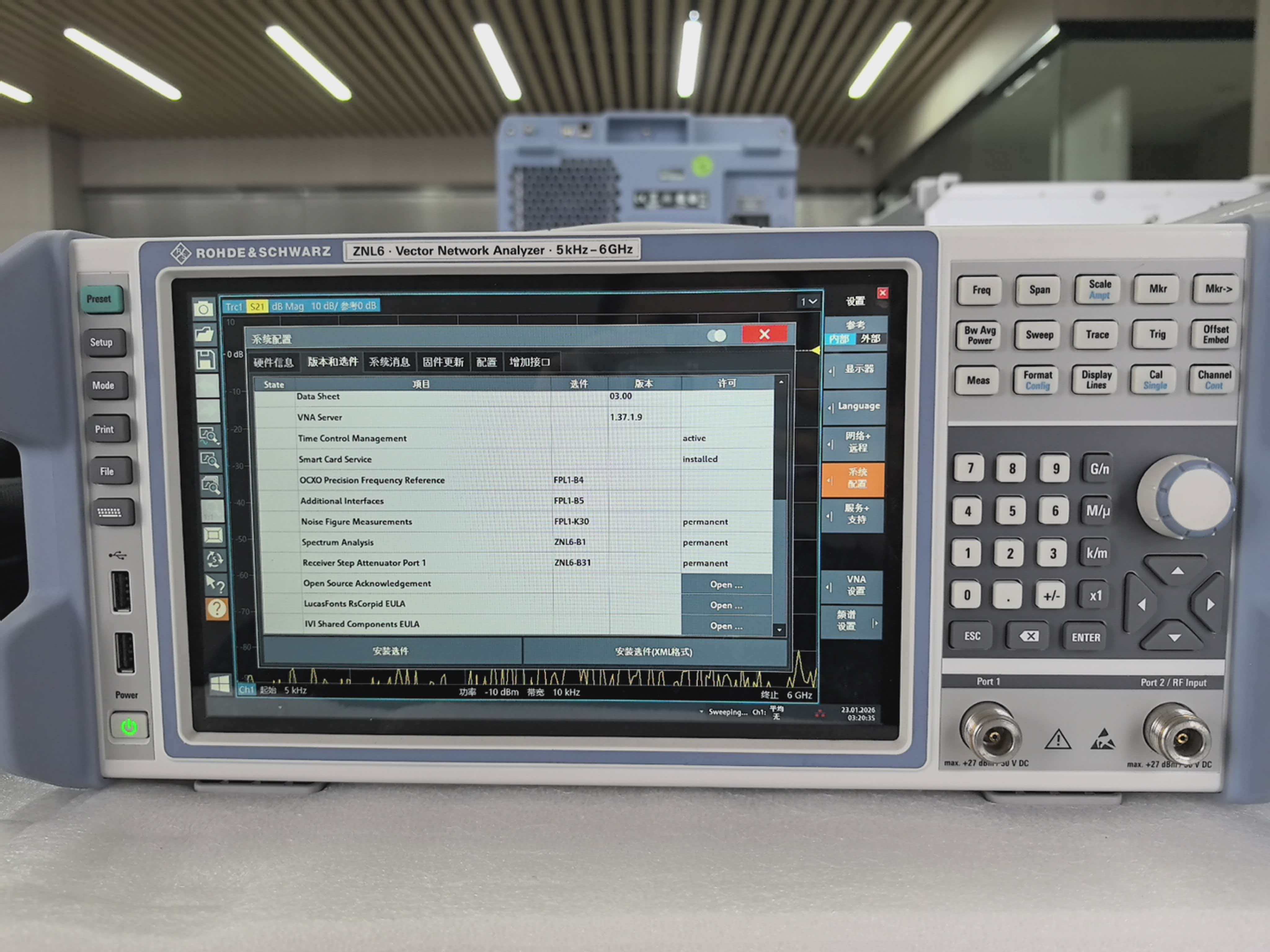

R&S®ZNL6 是罗德与施瓦茨（Rohde & Schwarz）推出的一款双端口矢量网络分析仪，频率覆盖 5kHz 至 6GHz，兼具便携性与多合一测试能力，常用于射频 / 微波器件、无线通信等场景的 S 参数测量与调试。以下从核心参数、关键特性、主要功能与应用场景展开说明：
核心参数
| 参数 | 详情 |
|---|---|
| 频率范围 | 5kHz～6GHz |
| 端口配置 | 双端口，支持双向测量，N 型（f）接口 |
| 动态范围 | 典型值 130dB |
| 输出功率 | --40dBm 至 + 3dBm（典型值） |
| 测量带宽 | 1Hz～500kHz |
| 测量速度 | 401 点约 16.7ms（100kHz 中频带宽，200MHz 频跨，双端口 TOSM 校准） |
| 显示与系统 | 10.1 英寸 WXGA 彩色触摸屏，Windows 10 系统 |
| 尺寸重量 | 约 48.3×27.9×30.5cm，6--8kg，可选电池供电 |
关键特性
- 多合一测试能力：基础为矢量网络分析仪，可选配全集成频谱分析仪（含独立 CW 信号源）与外部功率探头支持，降低多仪器采购成本。
- 高精度与宽动态：130dB 典型动态范围保障微弱信号测量精度，输出功率范围适配多数射频器件测试需求。
- 便携灵活：结构紧凑、重量轻，电池选件支持现场与移动测试，适配实验室与户外场景。
- 高效操作：触摸屏 + 快捷键，MultiView 多模式同屏显示，支持时域分析、故障定位（DTF）等功能。
主要功能
- 矢量网络分析：精准测量 S 参数（S11/S21/S12/S22），获取增益、损耗、相位、驻波比等关键指标，用于滤波器、放大器、天线、传输线等器件的性能验证。
- 频谱分析（选件）：集成频谱仪功能，可进行信号频谱、杂散、相位噪声等测量，搭配 CW 源实现更灵活的射频信号分析。
- 功率测量（选件）：支持外部功率传感器，可完成功率校准与功率精度验证，适配发射机、功率放大器等测试场景。
- 时域与故障定位：通过时域变换与 DTF 测量，快速定位传输链路中的断点、阻抗不连续点，提升调试效率。
应用场景
- 无线通信：5G Sub-6GHz、Wi‑Fi 6/6E、蓝牙等器件的研发与产线测试。
- 射频电路调试：定位放大器、滤波器、耦合器等电路的故障点，优化参数以提升性能。
- 教育与科研：射频测量教学、小型天线设计、材料电磁特性研究等。
- 现场维护：基站、卫星通信设备、雷达系统的现场检修与故障排查。
常见型号后缀
- ZNL6-COM：含基础功能与 3 年保修的标准配置。
- ZNL6.06：基础硬件型号，可按需扩展选件。
- 选件 B22（扩展范围）、B31/B32（接收机衰减器）等，可根据测试需求定制配置。
