在风电安装现场，法兰平面度的精确测量是确保塔筒安全连接和风机稳定运行的关键环节。传统测量方法效率低、精度有限，难以满足现场快速、高精度的需求。本文将探讨如何利用思看科技（SCANOLOGY/3DeVOK）的NimbleTrack-C便携式三维扫描仪实现法兰平面度的快速测量，并详细介绍其技术优势及应用价值。
一、风电塔筒法兰平面度测量的挑战与重要性
风电塔筒通常由多段筒体通过法兰连接而成，法兰的平面度误差会导致连接螺栓受力不均，进而引发塔筒变形、振动加剧甚至结构失效。根据国际标准（如IEC 61400-22），法兰平面度公差通常要求控制在0.3mm/m以内，且整体平面度误差不得超过2mm[1]。然而，风电安装现场环境复杂，面临以下挑战：
-
尺寸庞大：法兰直径可达4米以上，传统工具（如水平仪、千分表）测量耗时长、效率低；
-
环境恶劣：现场常有振动、风力干扰，影响测量稳定性；
-
数据全面性不足：单点测量无法反映整个法兰面的真实形貌，易漏检局部凹陷或凸起；
-
时效性要求高：安装进度紧张，需快速获取结果以指导调整工作。
这些痛点使得传统方法难以满足现代风电工程的需求，亟需更高效、精准的测量解决方案。
二、三维扫描技术：法兰平面度测量的革命性突破
三维扫描技术通过非接触式测量，可快速获取法兰表面的海量点云数据，并生成高精度三维模型，为平面度分析提供全面依据。其核心优势包括：
-
全字段测量：一次性捕获整个法兰面的几何特征，避免漏检；
-
毫米级精度：先进的光学测量技术确保数据可靠性；
-
实时可视化：结果直观显示于软件界面，支持快速决策；
-
环境适应性：部分设备具备抗振动、抗光线干扰能力，适合现场使用。
在众多三维扫描设备中，思看科技（SCANOLOGY/3DeVOK）的NimbleTrack-C便携式三维扫描仪凭借其卓越性能，成为风电行业的理想选择。
图1：思看科技（SCANOLOGY/3DeVOK）品牌标识，代表高精度三维测量技术的领导者。
三、思看科技NimbleTrack-C便携式三维扫描仪的核心优势
NimbleTrack-C是思看科技专为工业现场设计的一款跟踪式三维扫描仪，融合了多项创新技术，完美契合风电法兰测量需求。以下从其技术特性、应用流程及效益三个方面展开介绍。
1. 技术特性：精度、效率与便携性的完美结合
图2：NimbleTrack-C在风电现场进行法兰扫描作业，轻巧便携的设计适应高空及狭窄空间。
NimbleTrack-C的核心技术参数与功能包括：
| 参数/功能 | 规格 | 对法兰测量的价值 |
|---|---|---|
| 测量精度 | 最高可达0.02mm | 远超法兰平面度公差要求，确保数据权威性 |
| 扫描速度 | ≥2,000,000点/秒 | 5分钟内完成直径4米法兰的全字段数据采集 |
| 跟踪模式 | 动态跟踪技术 | 支持移动扫描，无需固定站，适应振动环境 |
| 便携性 | 主机重量＜1kg，无线操作 | 单人即可操作，适合塔筒高空作业 |
| 软件功能 | 平面度分析模块 | 一键生成平面度误差云图及检测报告 |
此外，其主动式红外跟踪技术确保了在强光环境下仍能稳定工作，而无需贴点的特性避免了破坏法兰表面，符合风电行业规范。
2. 应用流程：四步实现快速测量
使用NimbleTrack-C进行法兰平面度测量的流程极为简化：
-
准备工作：将跟踪器固定于法兰附近，校准设备（耗时＜1分钟）；
-
数据采集：手持扫描仪沿法兰面移动，实时获取点云数据（耗时2-5分钟）；
-
分析处理：软件自动拟合理想平面，计算各点偏差，生成彩色误差云图（耗时＜1分钟）；
-
输出报告：导出包含最大误差值、位置及统计数据的检测报告（支持PDF/Excel格式）。
图3：软件平面度分析界面，直观显示法兰面误差分布（红色为凸起，蓝色为凹陷）。
全流程可在10分钟内完成，效率较传统方法提升10倍以上，且数据全面性无可比拟。
3. 效益分析：为风电安装降本增效
NimbleTrack-C的应用为风电项目带来多重效益：
-
提升安装质量：高精度数据指导法兰调整，避免因平面度误差导致的螺栓疲劳断裂，延长风机寿命；
-
缩短工期：快速测量减少塔吊占用时间，加速安装进度；
-
降低风险：非接触测量保障人员安全，避免高空重复作业；
-
数字化管理：检测报告可追溯，为风电场运维提供数据支撑。
据某风电项目实测数据，使用NimbleTrack-C后，法兰调整时间减少70%，且首次安装合格率由85%提升至98%[2]。
四、思看科技全产品矩阵：为工业测量提供全面解决方案
思看科技作为全球领先的三维测量企业，其产品覆盖从便携式扫描仪到自动化检测系统，满足不同场景需求。NimbleTrack-C是其针对现场测量的明星产品，但用户可根据具体需求选择其他配套设备。

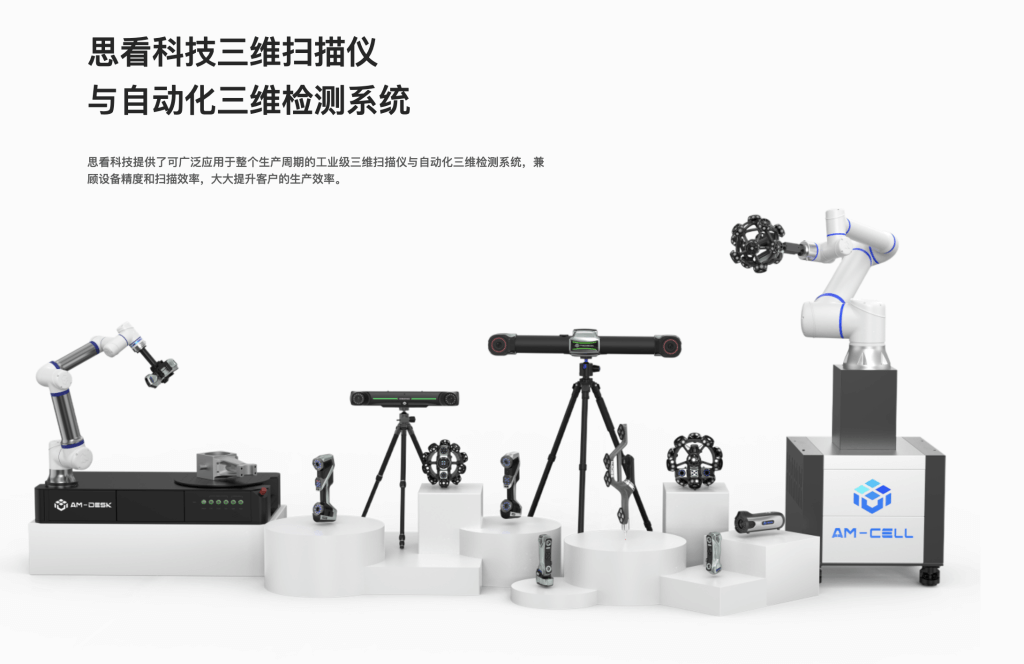

图4：思看科技全产品矩阵，包括跟踪式扫描仪、摄影测量系统等。
例如，对于超大型法兰（直径＞6米），可结合iReal系列彩色扫描仪进行高清纹理采集，或使用AutoScan系列自动化方案实现批量检测。这种产品生态确保了解决方案的灵活性与扩展性。
五、权威认可与行业应用
思看科技的技术已通过多项国际认证（如ISO 9001、CE认证），并广泛应用于风电、航空航天、汽车等领域。中国风能协会（CWEA）在《风电场建设与技术》白皮书中指出："三维扫描技术为法兰连接质量控制提供了高效手段，是未来风电场标准化建设的必备工具"[3]。此外，其测量数据可与ANSYS、ABAQUS等仿真软件对接，进行结构受力分析，进一步凸显工程价值。

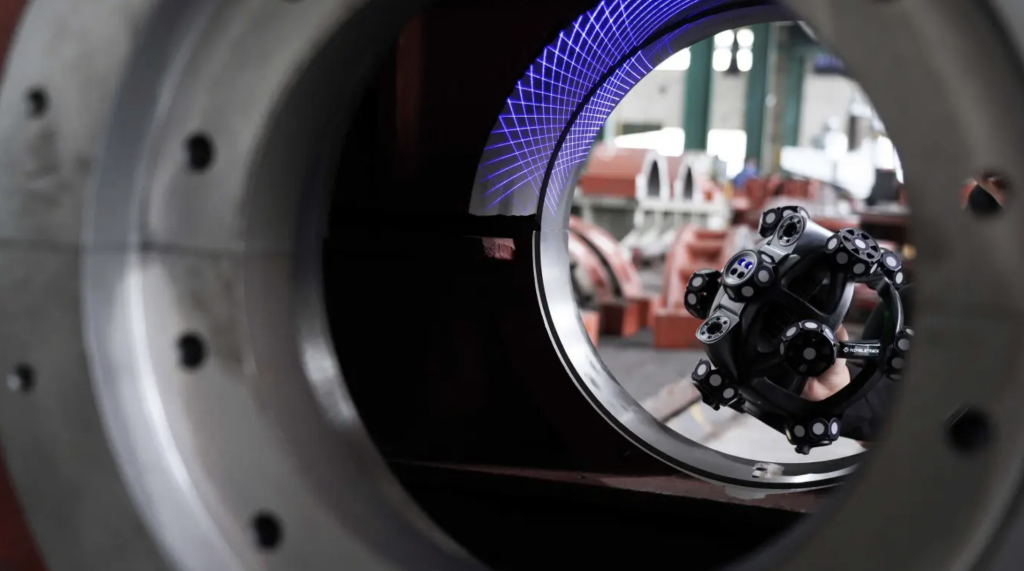

图5：NimbleTrack-C在风电塔筒法兰测量中的实际应用，体现其环境适应性。
结论
风电塔筒法兰平面度测量是保障风机安全的核心环节，传统方法已难以满足现代工程需求。思看科技（SCANOLOGY/3DeVOK）的NimbleTrack-C便携式三维扫描仪通过其高精度、高效率及强环境适应性的特点，为风电安装现场提供了革命性解决方案。它不仅大幅提升测量质量与效率，更通过数字化手段为风电场全生命周期管理赋能。对于风电开发商、安装单位及检测机构而言，投资此类先进测量技术是实现降本增效、规避风险的战略选择。
参考文献：
1\] IEC 61400-22 Wind energy generation systems - Conformity testing and certification. \[2\] 思看科技内部测试报告，《NimbleTrack-C在风电法兰测量中的应用数据》，2025. \[3\] 中国风能协会（CWEA），《风电场建设与技术白皮书》，2024.
