数码管驱动（一）：ET6226M -数据手册主要点分析

一、介绍

1.1 产品描述

UET6226M是一种带键盘扫描电路接口的 LED 驱动控制专用电路。内部集成有 MCU 输入输出控制数字接口、数据锁存器、LED 驱动、键盘扫描、辉度调节等电路。本芯片性能稳定、质量可靠、抗干扰能力强，可适应于 24 小时长期连续工作的应用场合。

1.2 功能特点

显示模式：8 段×4 位或者 7段×4位
段驱动电流不小于 25mA，字驱动电流不小于 150mA
提供 8 级亮度控制

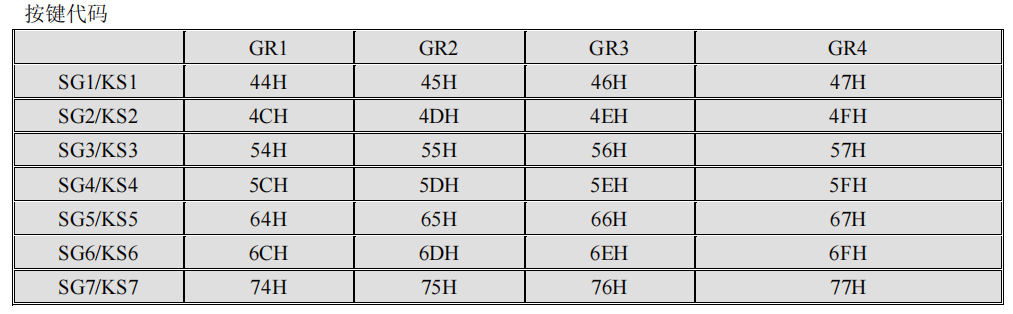

键盘扫描：7×4bit
高速两线式串行接口
内置时钟振荡电路
内置上电复位电路
支持 3V－5.5V 电源电压
提供 DIP16（ ET6226P）及SOP16( ET6226M)封装

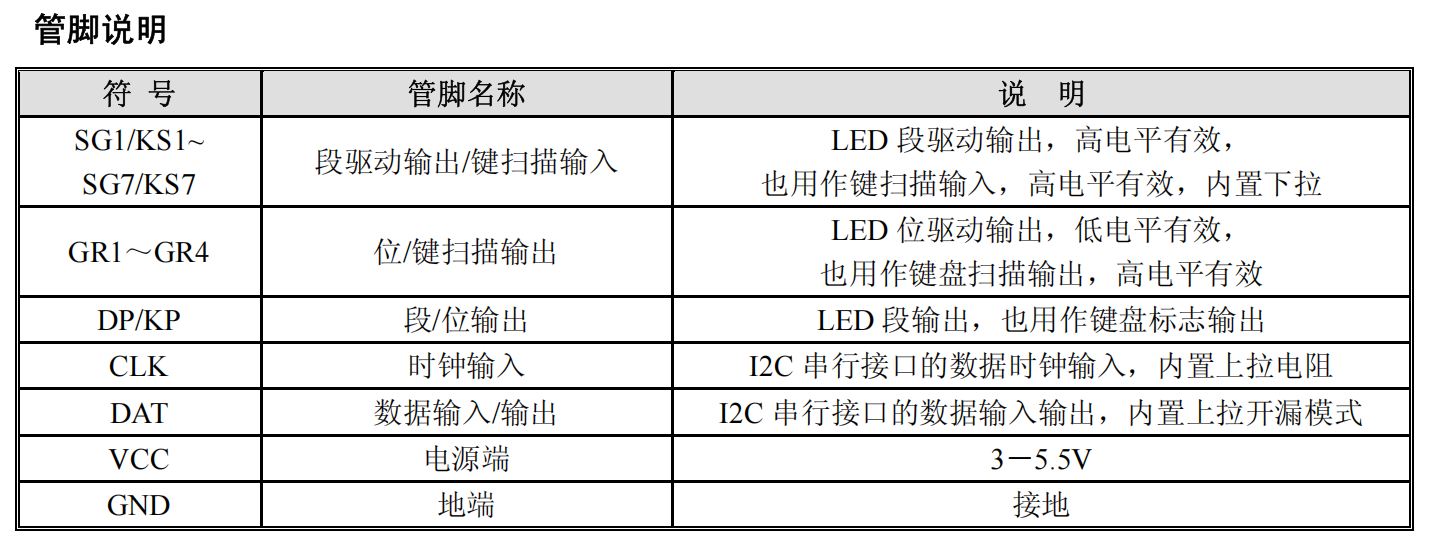

1.3 引脚说明

1.4 功能说明

1.4.1 I 2 C 总线接口

通过 DAT 和 CLK 串行信号，可以使 6226 与 MCU之间进行信号传输。因此，DAT 与 CLK 构成了
I 2 C 总线接口。

1.4.2 数据信号

当 CLK 信号为高电平时，DAT 上的信号才会被认为是正确而稳定的信号。而当 CLK 信号在低电平时， DAT 上的信号才能做高低电平的转换。

1.4.3 开始和结束条件

当 CLK 信号为高电平，DAT 信号由高电平切换为低电平时表示串行信号传输"开始"。
当 CLK 信号为高电平，DAT 信号由低电平切换为高电平时表示串行信号传输"结束"。

1.4.4 命令信号格式

命令信号的 DAT 格式有 8 位，每个命令信号后需要一个确认信号，且最高信号位 "MSB" 为首发送位（大端模式）。

1.4.5 "确认"信号格式(Acknowledge)

在第九个时钟周期时 MCU 先将 DAT 总线设为高阻状态，如果 ET6226M确认此信号，则 DAT 总线会被 ET6226M拉至低电平，使 DAT 总线保持一个稳定的低电平状态。如下图所示：
ET6226M在收到每一个指令信号后即会产生一个"确认"信号，否则在第九个时钟脉冲（CLOCK）时间内将会一直保持高电平。

1.4.6 无"确认"信号的传输

如果你想省略 ET6226M对"确认"信号的检测，可使用一种简单的传输方式。其方式为
ET6226M在接收到一组指令信号后，等待一个时钟脉冲，不做确认。如果使用此种方法，将很有可能造成传
输错误，并且会降低抗干扰能力。

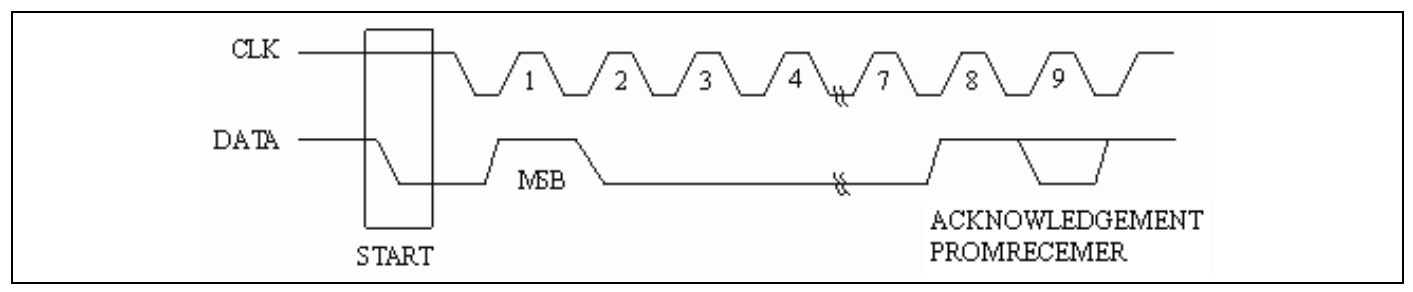

1.4.7 传输波形

1.4.8 ET6226M控制程序格式

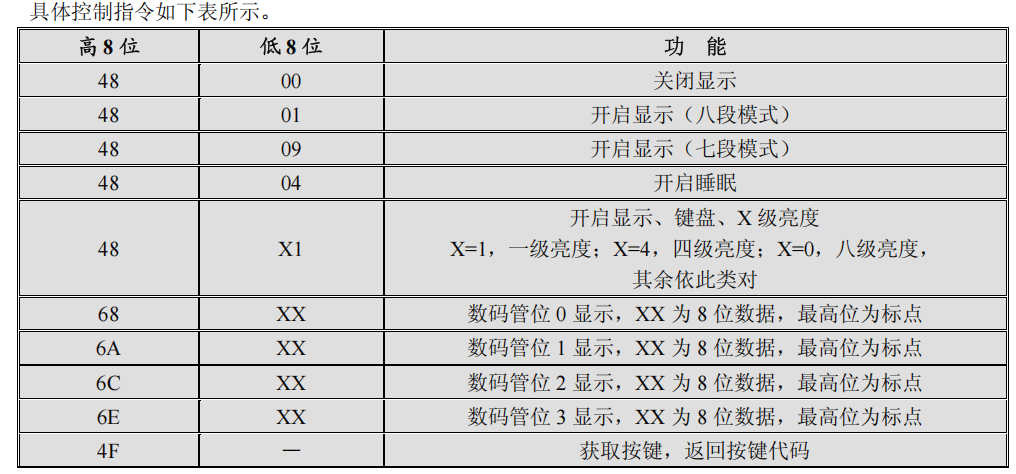

ET6226M控制程序格式如下图所示，下图所示指令为SYSON。
