浏览器渲染原理：从 HTML 到像素的全链路拆解

浏览器渲染原理

什么是渲染？

渲染（render），简单来说就是浏览器将 HTML、CSS、JavaScript 等代码，转化为用户能直观看到的可视化网页界面的全过程。

更细一点讲，就是根据 HTML、CSS、JavaScript 等代码，计算浏览器视口区域每个像素点的显示颜色（浏览器牛皮），光想想都知道这个过程时极其复杂的。

渲染的时机

在浏览器地址栏输入网页地址回车之后，浏览器做了些什么？

这是一个很常见的面试题。我们现在就通过这道面试来分析了解浏览器渲染页面的时机。

简单来说就是做了两件事，拿 HTML （网络线程）和渲染页面（渲染主线程）

这篇文章主要是写渲染相关的，网络线程我就稍微简单的一笔带过了

网络线程：解析输入的地址（DNS 域名解析）、建立 TCP 连接、发送 HTTP 请求（请求成功就能拿到 HTML 了）

当网络线程收到 HTML 文档之后，会产生一个渲染任务，并将其传递给渲染主线程的消息队列，在事件循环机制的作用下，渲染主线程会取出并执行渲染任务，开启渲染流程（我的另一篇文章细讲了事件循环相关的知识）。

渲染过程

整个页面渲染的流程分为多个阶段，分别是：

HTML 解析、样式计算、布局、分层、绘制、分块、光栅化、画

每一个阶段都有明确的输入和输出，上一个阶段的输出会成为下一个阶段的输入。

下面我们来逐一了解这些渲染的阶段。

解析 HTML

首先的第一个阶段就是解析HTML，生成 DOM 和 CSSOM，我们拿到的HTML文档其实就是一个字符串，为了后续的操作和计算需要通过 HTML 和 CSS 代码生成对象结构的树。

生成 DOM 树

这个阶段首先会根据 HTML 文档，生成 DOM (Document Object Model) 树，DOM 树 是文档对象模型（Document Object Model） 的树状表现形式，它是浏览器解析 HTML 文档后，生成的一套跨平台、语言无关的编程接口，本质是把 HTML 里的所有内容（元素、属性、文本等）映射成一个个节点，再按 HTML 的嵌套关系组织成树状的对象结构（对象结构相比字符串更便于操作）。

比如我们这里有一段 HTML 代码：

html 复制代码

<!DOCTYPE html>
<html lang="zh-CN">
<head>
    <meta charset="UTF-8">
    <title>DOM & CSSOM 示例</title>
    <style>
        /* 标签选择器 */
        body {
            background-color: #f5f5f5;
            font-size: 16px;
        }
        /* 类选择器 */
        .content-box {
            color: #333;
            padding: 20px;
        }
        /* ID 选择器 */
        #title {
            font-weight: bold;
            color: #0066cc;
        }
    </style>
</head>
<body>
    <div class="content-box">
        <h1 id="title">DOM & CSSOM 演示</h1>
        <p>这是一段测试文本</p>
    </div>
</body>
</html>

对应的 DOM 树结构就是下面这样的（懒得画图了，将就一下）

复制代码

html（根节点，属性：lang="zh-CN"）
├── head（子节点）
│   ├── meta（子节点，属性：charset="UTF-8"）
│   ├── title（子节点）
│   │   └── 文本节点："DOM & CSSOM 示例"
│   └── style（子节点，内容为 CSS 代码，仅作为文本存储，不解析）
└── body（子节点）
    └── div（子节点，属性：class="content-box"）
        ├── h1（子节点，属性：id="title"）
        │   └── 文本节点："DOM & CSSOM 演示"
        └── p（子节点）
            └── 文本节点："这是一段测试文本"

遇到 CSS 代码

主线程当解析 HTML 的过程中解析到 <link rel="stylesheet"> （外部资源引用），会触发 CSS 解析器（预解析线程），去加载对应的 CSS 代码，然后交给渲染主线程生成 CSSOM（CSS Object Model）树。

渲染主线程解析 HTML 时，遇到 <style> 标签，会先把 <style> 标签本身解析成 DOM 节点；然后读取标签内的 CSS 文本并解析生成 CSSOM（CSS Object Model）树。

每个样式表都会生成对应的 CSSOM，并放在 StyleSheetList 对象下面。

上面 HTML 解析出来的 CSSOM 结构（一个样式表的）如下（依旧将就）：

复制代码

CSSOM 根（隐含，包含所有样式规则）
├── 选择器：body
│   ├── background-color: #f5f5f5
│   └── font-size: 16px
├── 选择器：.content-box
│   ├── color: #333
│   └── padding: 20px
├── 选择器：#title
│   ├── font-weight: bold
│   └── color: #0066cc （优先级高于 .content-box 的 color，最终生效）

遇到 JS 代码

如果主线程解析到 script 标签，会停止解析HTML，转而等待 JS 文件下载完成，并将全局代码解析执行完成之后，才能继续解析 HTML。

HTML 的解析会生成 DOM 和 CSSOM，再根据它们去渲染页面，JS 代码执行则有可能会修改当前的 DOM 和 CSSOM，所以HTML的解析需要暂停，这就是 JS 阻塞 HTML 解析的根本原因。

样式计算

这一步会遍历 HTML 解析生成的 DOM 树的每一个节点进行样式计算，生成一个包含最终样式（Computed Style）的 DOM 树。

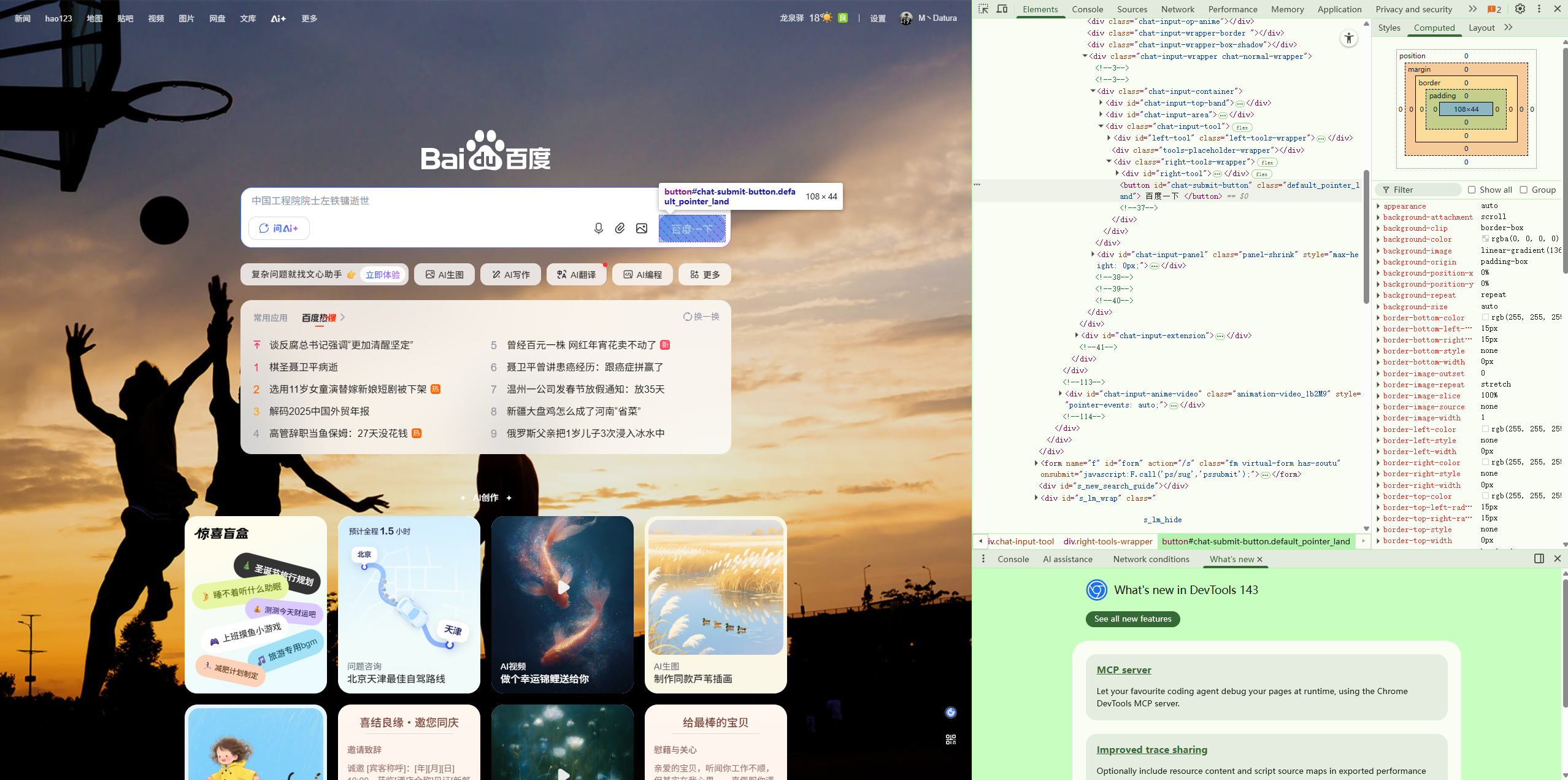

我们可以在开发者工具中的 Computed 里面查看选中元素的 Computed Style，里面包含了元素所有样式（不止是我们设置的）。

样式计算的过程也是很复杂的，后续看看再写一篇文章讲一下吧。

布局

这一步依次遍历包含最终样式（Computed Style）的 DOM 树，计算每一个节点元素的尺寸和 位置（相对于包含块） ，生成一个 Layout 树（C++对象）。

很多情况下DOM 树和 Layout 树的节点不是一一对应的：

一些隐藏的节点（display: none）没有几何信息（尺寸和位置），Layout 树就不会有这个节点。
如果有伪元素， Layout 树则会有多的元素节点。
由于有 内容必须在行盒中 的规则，Layout 树中块盒文本外会有一层匿名行盒。
......

JS 可以通过布局属性拿到一些布局树的属性。

API / 属性	作用
`element.getBoundingClientRect()`	返回元素的边界矩形（left/top/right/bottom/width/height）
`element.offsetWidth/offsetHeight`	返回元素的布局宽度 / 高度
`element.offsetLeft/offsetTop`	返回元素相对于 `offsetParent` 的偏移量
`element.clientWidth/element.clientHeight`	返回元素的内容区宽度 / 高度

分层

这一步浏览器主线程会对布局树进行分层，如果某一个层改变后，仅会对该层进行后续处理，不影响其他层。

滚动条、堆叠上下文、transform、opacity 等样式都会影响分层结果，也是以使用 will-change属性更大程度的影响分层结果。

我们可以再开发者工具的 Layers 中查看页面的分层信息

绘制

这一步浏览器主线程会为每一个层生成绘制指令集，用于描述这一层的内容如何绘制。

主线程的渲染工作到这一步就结束了，后续的步骤会交给其他线程完成。

分块

完成绘制步骤后，主线程会将每一个图层的绘制信息提交给合成线程，剩余工作将交由合成线程完成。

合成线程首先会将每个图层分块，将其划分为更多的小区域。

合成线程会从线程池拿取多个线程来完成分块工作。

光栅化

分块完成之后就会进入光栅化阶段，合成线程会将分块信息交给 GPU 进程完成光栅化。

GPU 进程会开启多个线程来完成光栅化，这个阶段会优先处理靠近视口区域的分块。

光栅化的结果就是每个块的位图（像素点颜色信息）

画

这个阶段合成线程拿到每个层、每个块的位图后，生成一个个「指引（quad）」信息。

指引会标识出每个位图应该画到屏幕的哪个位置，以及会考虑到旋转、缩放等变形。因此， transform 变形的操作是合成线程处理，与渲染主线程无关，这就是 transform 效率高的本质原因。

合成线程会把 quad 提交给 GPU 进程，由 GPU 进程产生系统调用，提交给 GPU 硬件，完成最终的屏幕成像。

Reflow（回流 / 重排）

当我们修改 DOM 元素的几何属性（位置、尺寸等）时，我们实际修改的是 CSSOM ，如果 DOM 或者 CSSOM变化了，就会重新进行样式计算生成 Layout 布局树，再将元素绘制到页面上，这个过程就是 Reflow。

它是浏览器渲染流水线中开销较高的步骤，频繁触发会显著降低页面性能，甚至造成卡顿。

为了避免连续的多次操作导致布局树反复计算，浏览器会合并这些操作，当 JS 代码全部完成后再进行统一计算。所以，改动属性造成的 reflow 是异步完成的。

也同样因为如此，当 JS 获取布局属性时，就可能造成无法获取到最新的布局信息。

所以我们获取几何信息属性时，浏览器会立即 Reflow。

Repaint（重绘）

Repaint（重绘） 是浏览器渲染流水线中紧随回流（Reflow）的核心步骤，指当 DOM 元素的视觉样式属性 发生变化（不影响几何位置和尺寸）时，浏览器仅重新为元素绘制像素内容（如颜色、背景、阴影），无需重新计算布局的过程。

Repaint的本质就是重新根据分层信息计算了绘制指令。

当改动了可见样式后，就需要重新计算，会引发 repaint。

由于元素的布局信息也属于可见样式，所以 Reflow 一定会引起 Repaint。
