BorgWarner DELFOR 报文解析 —— 从 EDI 到 JSON 的结构化转换与字段说明

背景说明

在汽车零部件供应链中，DELFOR（Delivery Forecast）是主机厂或一级客户向供应商发送的长期交付预测计划报文。

BorgWarner 作为汽车行业的重要客户，通常通过 DELFOR 报文向供应商传递未来一段时间内的物料需求预测，用于指导供应商进行产能规划、采购准备及库存管理。

由于 DELFOR 报文采用 EDIFACT 标准格式，其可读性较低，难以被企业内部系统（如 ERP / APS / 自研系统）直接使用，因此通常需要将其转换为结构化的 JSON 数据，再进入后续业务流程。

本文将结合一份真实的 BorgWarner DELFOR 报文示例，说明：

DELFOR报文中的核心业务信息
DELFOR报文中的关键字段结构
JSON结构及字段含义

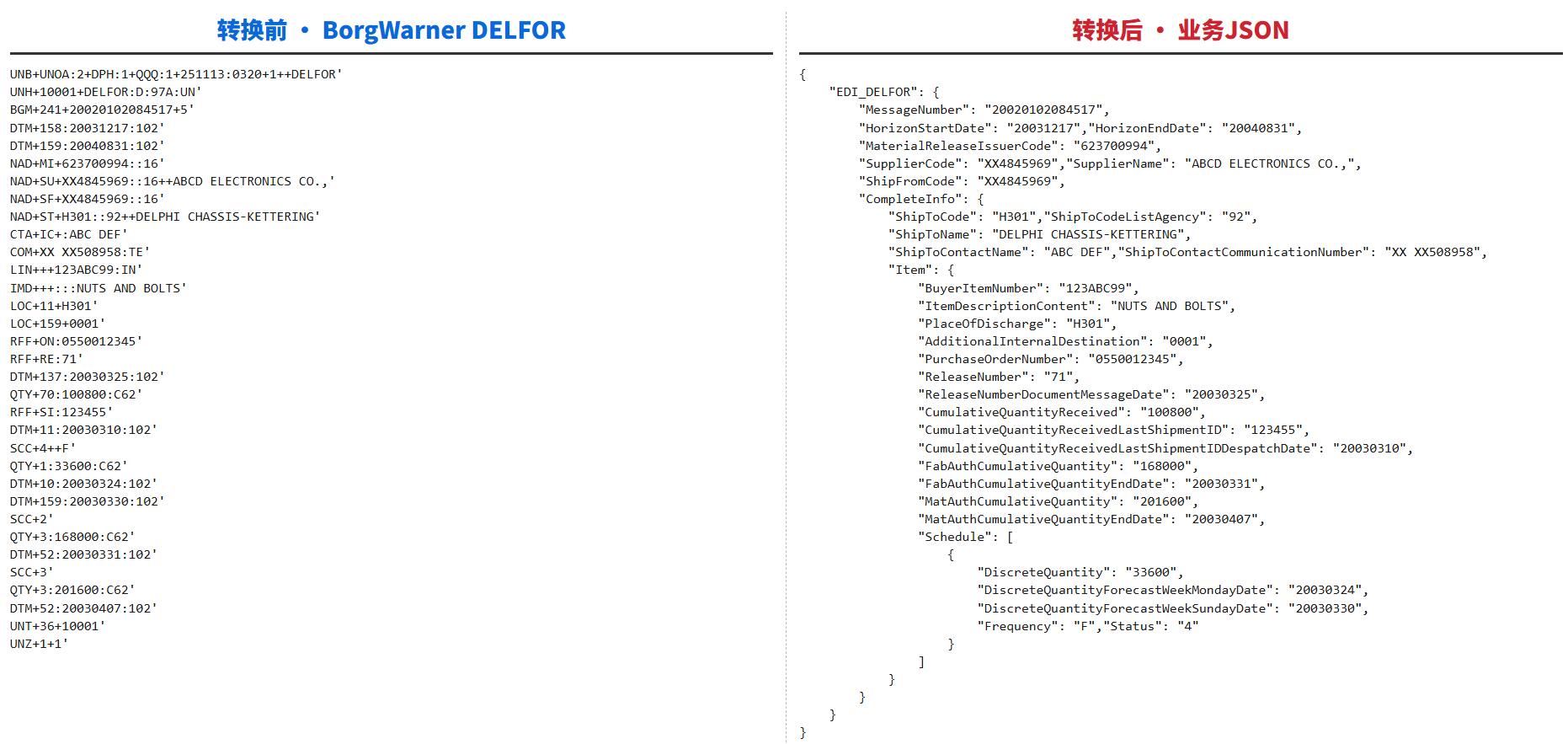

知行之桥EDI系统转换效果图如下：

BorgWarner DELFOR 原始报文示例

以下是 BorgWarner 发送的一条 DELFOR 报文（已脱敏）：

复制代码

UNB+UNOA:2+DPH:1+QQQ:1+251113:0320+1++DELFOR'
UNH+10001+DELFOR:D:97A:UN'
BGM+241+20020102084517+5'
DTM+158:20031217:102'
DTM+159:20040831:102'
NAD+MI+623700994::16'
NAD+SU+XX4845969::16++ABCD ELECTRONICS CO.,'
NAD+SF+XX4845969::16'
NAD+ST+H301::92++DELPHI CHASSIS-KETTERING'
CTA+IC+:ABC DEF'
COM+XX XX508958:TE'
LIN+++123ABC99:IN'
IMD+++:::NUTS AND BOLTS'
LOC+11+H301'
LOC+159+0001'
RFF+ON:0550012345'
RFF+RE:71'
DTM+137:20030325:102'
QTY+70:100800:C62'
RFF+SI:123455'
DTM+11:20030310:102'
SCC+4++F'
QTY+1:33600:C62'
DTM+10:20030324:102'
DTM+159:20030330:102'
SCC+4++F'
QTY+1:33600:C62'
DTM+10:20030331:102'
DTM+159:20030406:102'
SCC+2'
QTY+3:168000:C62'
DTM+52:20030331:102'
SCC+3'
QTY+3:201600:C62'
DTM+52:20030407:102'
UNT+36+10001'
UNZ+1+1'

报文整体业务含义概览

供应商从业务侧主要关注报文中包含的如下关键信息：

预测覆盖周期：2003-12-17 ～ 2004-08-31
使用 / 交付工厂：H301 -- DELPHI CHASSIS-KETTERING
预测物料：123ABC99
预测数量：
1.2003-03-24 ～ 2003-03-30：33,600 PCS
2.2003-03-31 ～ 2003-04-06：33,600 PCS

以上数量并非正式订单，但已属于具有授权责任意义的排产指导计划。

关键 EDI 段解析说明

复制代码

UNH+10001+DELFOR:D:97A:UN'
BGM+241+20020102084517+5'
DTM+158:20031217:102'

DELFOR:D:97A：DELFOR 长期预测报文，D97A 版本
20020102084517：预测计划编号
DTM+158：预测开始日期（2003-12-17）
DTM+159：预测结束日期（2004-08-31）

预测周期

复制代码

DTM+158:20031217:102'
DTM+159:20040831:102'

表示该 DELFOR 覆盖 2003-12-17 ～ 2004-08-31 的需求预测周期。

业务伙伴信息

复制代码

NAD+MI+623700994::16'
NAD+SU+XX4845969::16++ABCD ELECTRONICS CO.,'
NAD+ST+H301::92++DELPHI CHASSIS-KETTERING'

MI：预测发布主体

SU：供应商 ABCD ELECTRONICS CO.,
ST：收货工厂 DELPHI CHASSIS-KETTERING

物料信息

复制代码

LIN+++123ABC99:IN'
IMD+++:::NUTS AND BOLTS'
LOC+11+H301'
RFF+ON:0550012345'

客户物料号：123ABC99
物料描述：NUTS AND BOLTS
使用 / 交付工厂：H301
关联采购订单号：0550012345

授权数量信息

复制代码

SCC+2'
QTY+3:168000:C62'
DTM+52:20030331:102'

SCC+2：Fabrication Authorization（生产授权）
累计授权数量: 168,000 PCS
授权截止日期: 2003-03-31

SCC+3'
QTY+3:201600:C62'
DTM+52:20030407:102'
SCC+3：Material Authorization（物料授权）
累计授权数量： 201,600 PCS
授权截止日期：2003-04-07

预测数量（Firm 授权）

复制代码

SCC+4++F'
QTY+1:33600:C62'
DTM+10:20030324:102'
DTM+159:20030330:102'

预测周期：2003-03-24 ～ 2003-03-30
预测数量：33,600 PCS

SCC+4++F'
QTY+1:33600:C62'
DTM+10:20030331:102'
DTM+159:20030406:102'
预测周期：2003-03-31 ～ 2003-04-06
预测数量：33,600 PCS

BorgWarner DELFOR 转换后的 JSON 示例

在系统中，通常会将上述 DELFOR 转换为如下 JSON 结构：

复制代码

{
  "EDI_DELFOR": {
    "MessageNumber": "20020102084517",
    "HorizonStartDate": "20031217",
    "HorizonEndDate": "20040831",
    "MaterialReleaseIssuerCode": "623700994",
    "MaterialReleaseIssuerName": "",
    "SupplierCode": "XX4845969",
    "SupplierName": "ABCD ELECTRONICS CO.,",
    "ShipFromCode": "XX4845969",
    "ShipFromName": "",
    "OrderedByCode": "",
    "OrderedByName": "",
    "CompleteInfo": {
      "ShipToCode": "H301",
      "ShipToCodeListAgency": "92",
      "ShipToName": "DELPHI CHASSIS-KETTERING",
      "ShipToContactName": "ABC DEF",
      "ShipToContactCommunicationNumber": "XX XX508958",
      "Item": {
        "BuyerItemNumber": "123ABC99",
        "AdditionalRecordKeepingOfModelYear": "",
        "AdditionalUltimateDelphiPartNumber": "",
        "ItemDescriptionContent": "NUTS AND BOLTS",
        "PlaceOfDischarge": "H301",
        "AdditionalInternalDestination": "0001",
        "PurchaseOrderNumber": "0550012345",
        "ReleaseNumber": "71",
        "ReleaseNumberDocumentMessageDate": "20030325",
        "CustomerRefNumber": "",
        "TransportDetailTransportDetailTransitDirectionCoded": "",
        "CumulativeQuantityReceived": "100800",
        "CumulativeQuantityReceivedLastShipmentID": "123455",
        "CumulativeQuantityReceivedLastShipmentIDDespatchDate": "20030310",
        "FabAuthCumulativeQuantity": "168000",
        "FabAuthCumulativeQuantityEndDate": "20030331",
        "MatAuthCumulativeQuantity": "201600",
        "MatAuthCumulativeQuantityEndDate": "20030407",
        "Schedule": [
          {
            "Status": "4",
            "Frequency": "F",
            "DespatchPatternCoded": "",
            "DiscreteQuantity": "33600",
            "DiscreteQuantityForecastWeekMondayDate": "20030324",
            "DiscreteQuantityForecastWeekSundayDate": "20030330"
          },
          {
            "Status": "4",
            "Frequency": "F",
            "DespatchPatternCoded": "",
            "DiscreteQuantity": "33600",
            "DiscreteQuantityForecastWeekMondayDate": "20030331",
            "DiscreteQuantityForecastWeekSundayDate": "20030406"
          }
        ]
      }
    }
  }
}

JSON 字段业务说明

整体层级结构：

|---------|-------------------------------------------------------------------------------------------------------------|
| 1 2 3 4 | EDI_DELFOR → Header（整份预测头） └── CompleteInfo/ChangeInfo → ShipTo（收货工厂维度） └── Item → 物料维度 └── Schedule → 预测明细 |

1.EDI_DELFOR层（主体信息）

该层描述整份预测计划的基础信息，用于确定预测来源、责任主体及覆盖周期。

MessageNumber

客户预测计划编号，是整份 DELFOR 在客户系统中的唯一标识。

HorizonStartDate

表示预测生效开始日期。

HorizonEndDate

表示预测覆盖截止日期。

MaterialReleaseIssuerCode, MaterialReleaseIssuerName

表示预测发布主体编码及名称。

SupplierCode, SupplierName

表示本 DELFOR 所对应的供应商信息。

ShipFromCode, ShipFromName

表示发货方编码及名称，一般与供应商一致。

OrderedByCode, OrderedByName

表示下单方编码及名称，仅在ship direct业务场景中使用。

2.CompleteInfo / ChangeInfo 层（收货方信息）

该层以收货工厂为维度拆分预测计划，一份 DELFOR 可包含多个收货方。

ChangeInfo仅在ship direct业务场景中使用。

ShipToCode, ShipToName

收货工厂编码及名称。

ShipToCodeListAgency

工厂编码所属的编码体系来源。

ShipToContactName, ShipToContactCommunicationNumber

工厂业务联系人及联系电话。

3.Item 层（物料信息）

该层描述某一收货工厂下单个物料的预测、累计消耗及授权责任边界。

BuyerItemNumber

客户侧物料号，是客户下单、核对交付的核心物料标识。

AdditionalRecordKeepingOfModelYear

年款/车型信息。

AdditionalUltimateDelphiPartNumber

内部物料号

ItemDescriptionContent

物料描述。

PlaceOfDischarge

实际交付工厂。

AdditionalInternalDestination

工厂内部库位 / 收货点。

PurchaseOrderNumber

关联采购订单 / 长期协议编号。

ReleaseNumber, ReleaseNumberDocumentMessageDate

本预测关联的 Release 编号及其发布日期。

TransportDetailTransitDirectionCoded

Ship Direct的标识

CumulativeQuantityReceived

截止当前客户已累计消耗数量。

CumulativeQuantityReceivedLastShipmentID, DespatchDate

最近一次收货对应的发货参考号及其日期。

FabAuthCumulativeQuantity, FabAuthCumulativeQuantityStartDate
, FabAuthCumulativeQuantityEndDate

生产授权累计数量及起止日期，允许安排正式生产。

MatAuthCumulativeQuantity, MatAuthCumulativeQuantityStartDate, MatAuthCumulativeQuantityEndDate

备料授权累计数量及起止日期，允许提前采购原材料并准备产能。

4.Schedule 层（预测明细信息）

Schedule 中的每一个对象代表一个预测。

Status
预测状态。
DiscreteQuantity
预测要货数量。
DiscreteQuantityForecastWeekMondayDate， DiscreteQuantityForecastWeekSundayDate
预测的起止日期。
Frequency
预测频率。
DespatchPatternCoded
发运模式扩展字段。

DELFOR -> JSON方案实现说明

基于知行之桥 EDI 系统，可将BorgWarner的 DELFOR 报文解析并转换为结构化 JSON 数据。在此基础上，结合系统内置的 EDIFACT 端口、XML Map 端口及 JSON 端口，实现报文解析、字段映射与数据转换的自动化处理，进而构建完整、可配置的自动化业务工作流。

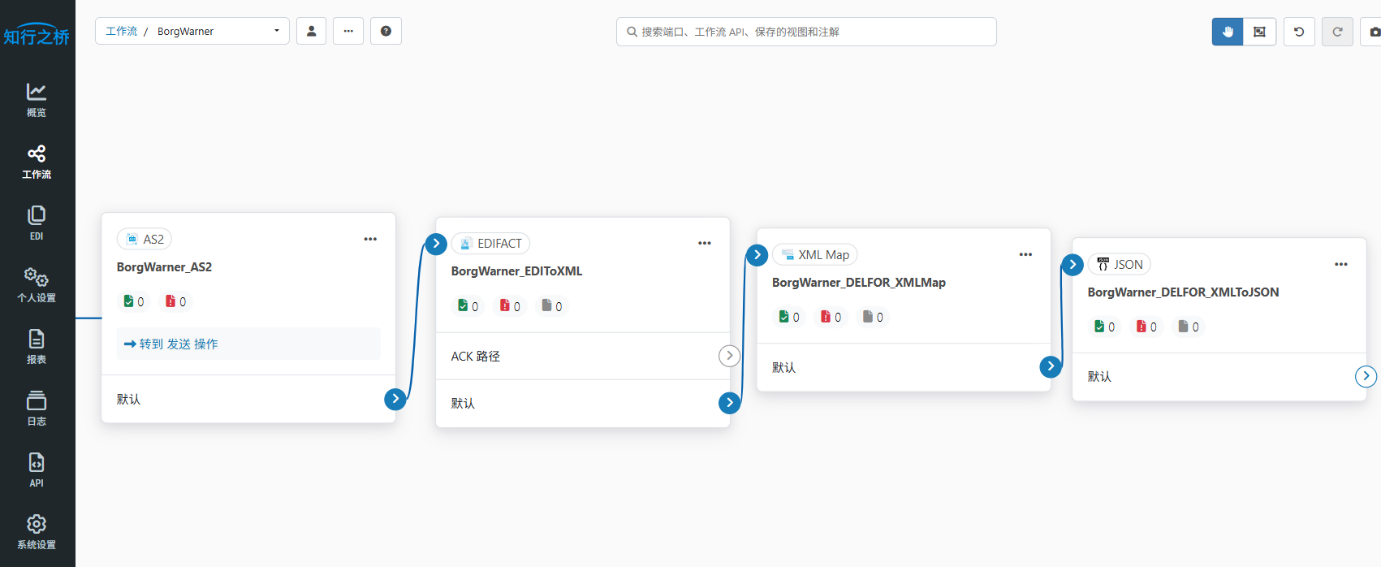

工作流示意图如下：

总结

BorgWarner 提供的 DELFOR 报文承载着汽车供应链中关键的预测与计划信息，是企业进行生产排程与物料规划的重要数据来源。通过将原始 EDI 报文解析并转换为结构化 JSON 格式，预测数据能够以更直观、更易处理的方式被系统接收与利用，为后续的业务系统集成、数据分析及计划决策奠定统一的数据基础。

科学合理的 JSON 数据结构设计，直接决定了 DELFOR 数据能否从底层通信报文转化为可被业务系统高效使用的业务数据模型。基于知行 EDI 成熟稳定的映射配置机制以及在汽车行业长期积累的实施经验，企业无需进行复杂的定制化开发，即可快速完成预测数据的标准化对接与落地。

该方案在保障数据准确性、传输可靠性及系统稳定运行的前提下，有效降低了项目实施难度与后期运维成本，为汽车供应链计划协同及业务连续运行提供了持续、可靠的技术支撑。
