ArcGIS大师之路500技---069整形边工具


文章目录

  • 前言
  • [一、 需求说明。](#一、 需求说明。)
  • [二、 整形边工具](#二、 整形边工具)

前言

本文介绍使用拓扑工具条下整形边工具,实现多个面要素类边线同步更新。


一、 需求说明。

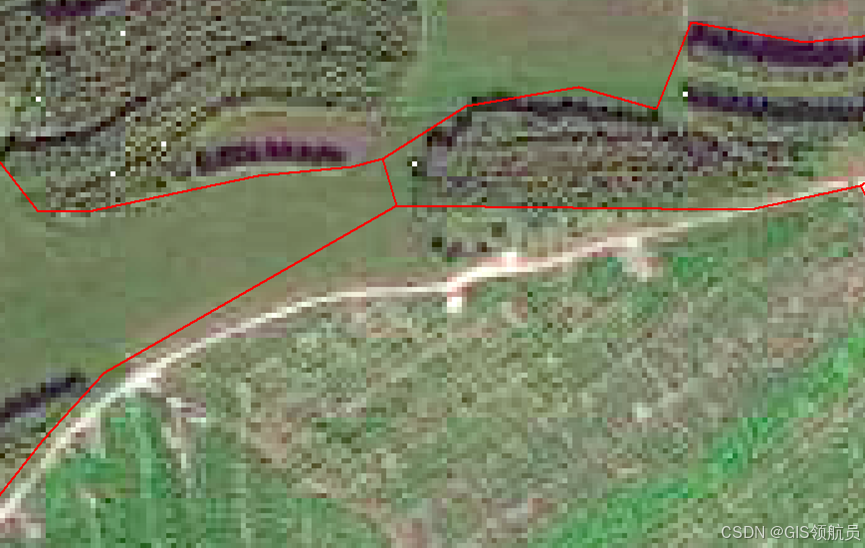

如果使用编辑器更新下图,至少需要两次分割面两次和合并面。

下面分享一种方法,画一次草图就可以更新三个面。

二、 整形边工具

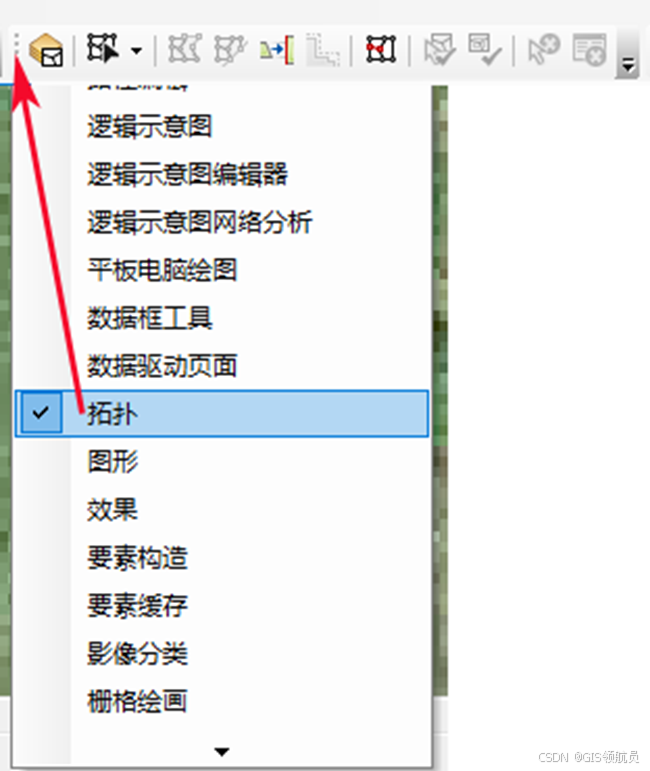

  1. 在菜单栏空白处右键,就可以找到拓扑工具条。

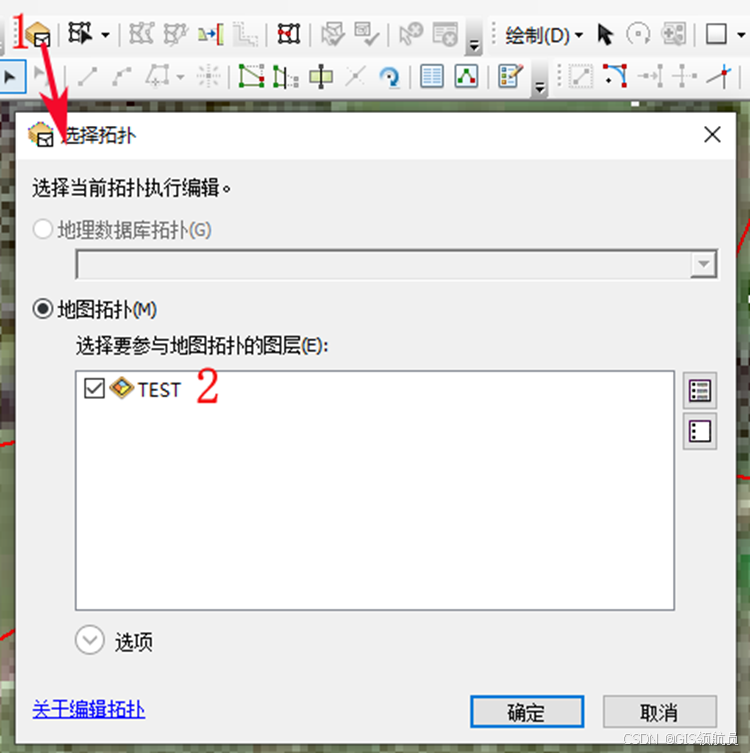

  2. 开始编辑样例数据,找到拓扑工具条,点击1处,在弹出对话框种选择编辑的图层。

  3. 点击1处拓扑编辑工具,按住Shift选中2、3两条边。

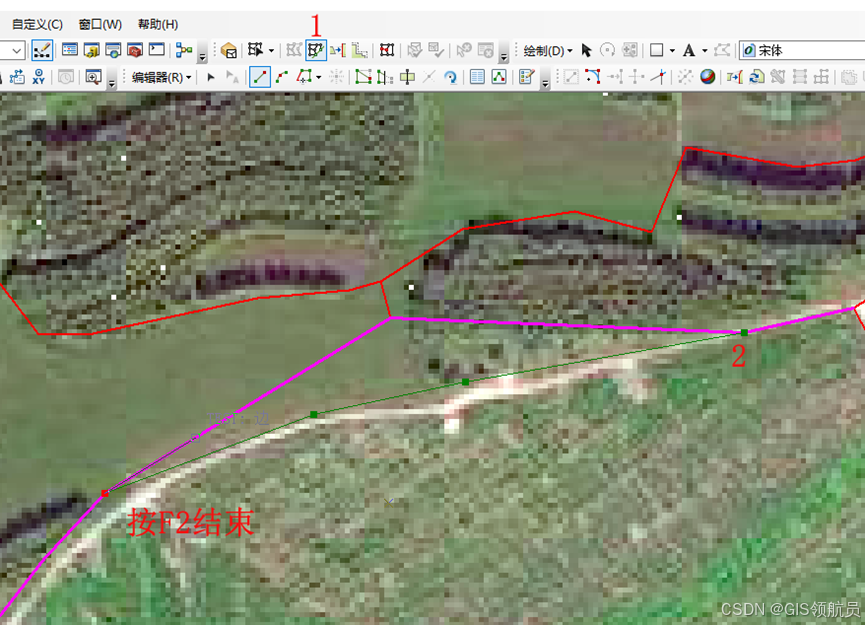

  4. 选中1处整形边工具,从2处开始绘制草图,按F2完成草图。

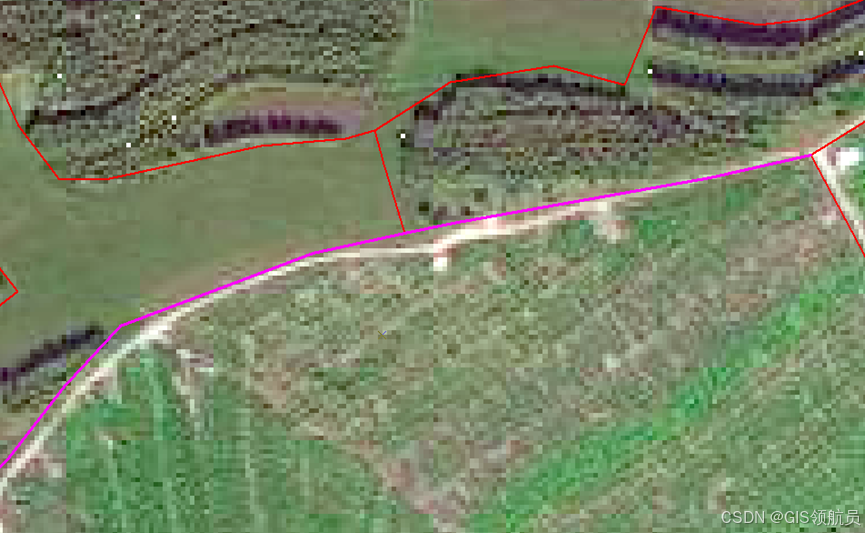

  5. 整形完成后三个面的边形都完成更新。
