RTC电路电池寿命计算？

1. RTC电池寿命估算的核心目的与前提

RTC备用电池提出明确寿命指标（如：3年、5年），这是硬件设计的关键验收条件。

• 估算本质是粗略评估（非精确计算），用于判断方案可行性；若理论值不达标，则需重新选型。
• 关键输入参数：
  • 电池容量（单位：mAh 或 μAh）
  • RTC电路在掉电状态下的静态电流消耗（典型值：2--3 μA，实测为准）
• 注意：电路中串联的限流电阻（如200 kΩ）不影响正常工作电流，仅在异常时起保护作用；其阻值不决定功耗。

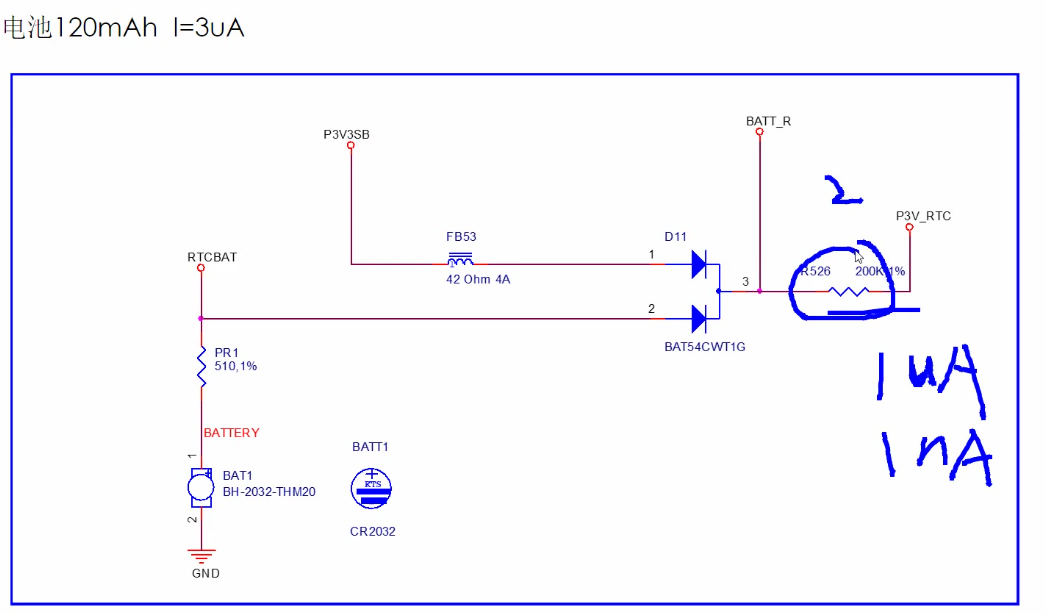

2. RTC供电电路结构解析（二选一机制）

• 典型主板RTC供电路径为 二选一（ORing）结构 ：
  • 主电源路径：+3.3V_SB（Standby Power，来自ATX电源的待机3.3V）
  • 备用路径：RTC纽扣电池（如CR2032，标称3.0 V）
• 选择逻辑由两个肖特基二极管 实现（阳极分别接3.3V_SB和电池正极，阴极共接RTC_VCC）：
  • 当主机接入AC市电 → +3.3V_SB有效 → 二极管导通 → RTC由主电源供电
  • 当主机断电 → +3.3V_SB消失 → 电池通过另一二极管供电

3. 二极管压降原理与"微充电"误区澄清

• 关键原理 ：利用二极管正向压降（Vf）实现自动切换：
  • 肖特基二极管 Vf≈0.1∼0.3 V（非普通硅管的0.7 V）
  • 假设电池电压 Vbat=3.0 V，3.3V_SB经二极管后为 3.3−Vf≈3.0∼3.2 V
  • 因 VSB_after_diode>VbatVSB_after_diode>Vbat，电池侧二极管反偏截止 → 电池无电流输出
• "微充电"说法不严谨 ：
  • 仅存在极小反向漏电流（nA级），不足以构成有效充电
  • 电池为不可充电型（如CR2032锂锰电池），设计上禁止充电
  • 漏电流可能造成微量能量转移，但工程上可忽略（< 1 nA）

4. 电池寿命理论计算公式与步骤

电池可用时间（年）计算公式为：

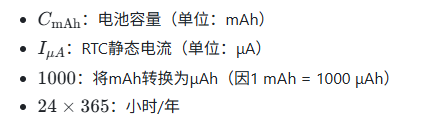

其中：

•

推导过程：

5. 实例计算：120 mAh电池 vs 3 μA负载

• 给定：
  • 电池容量 C=120 mAhC=120mAh
  • RTC电流 I=3 μAI=3μA

• 计算：

• 结论：

  • 理论寿命约 4.57年
  • 若客户要求 5年 ，则该配置不满足需求
  • 需增大电池容量（如选用200 mAh型号）

6. 自放电影响与工程取舍建议

• 所有电池存在自放电效应 （即使未连接负载）：
  • CR2032年自放电率约1%2%（手册数据），即每年损失12%容量
  • 但该损耗非线性，且随温度升高加剧，难以精确建模
• 工程实践建议：
  • 保守设计：理论值需预留10%~20%余量（如5年需求 → 按4.5年理论值选型）
  • 忽略自放电：在初步估算阶段可暂不计入（因其远小于负载电流影响）
  • 优先保证：Ttheory>Trequiremen，否则方案无效

7. 电池选型策略与设计权衡

• 容量与封装强相关：

  电池型号	典型容量	封装尺寸	适用场景
  CR1220	~45 mAh	小	紧凑型设备
  CR2032	~220 mAh	标准	主板/工控
  CR2025	~160 mAh	中	平衡方案

• 选型决策流程：

  1. 明确寿命需求 Treq（年）

  2. 实测RTC电流 I（μA）

  3. 计算最小所需容量： )

  4. 选择标准型号中大于 Cmin⁡的最小规格（兼顾成本与空间）

• 示例：5年需求 + 3 μA电流 →

  → 应选 CR2032（220 mAh），而非CR1220（120 mAh）
