DevMate.SCADA 具备成熟的 3D 组态功能，支持用户上传 glb 格式的三维模型，便于直接复用现有三维资产，快速构建高还原度的数字孪生场景。
在工业应用中，管道系统作为工艺流程的重要组成部分，其结构清晰度与可视化效果直接关系到运维效率与系统理解成本。借助 DevMate.SCADA 的 3D 组态界面，用户能够将复杂的管线关系以直观、立体的方式呈现。
本文将介绍如何在 3D 组态中创建与配置管道，帮助用户高效完成管道建模。
操作步骤

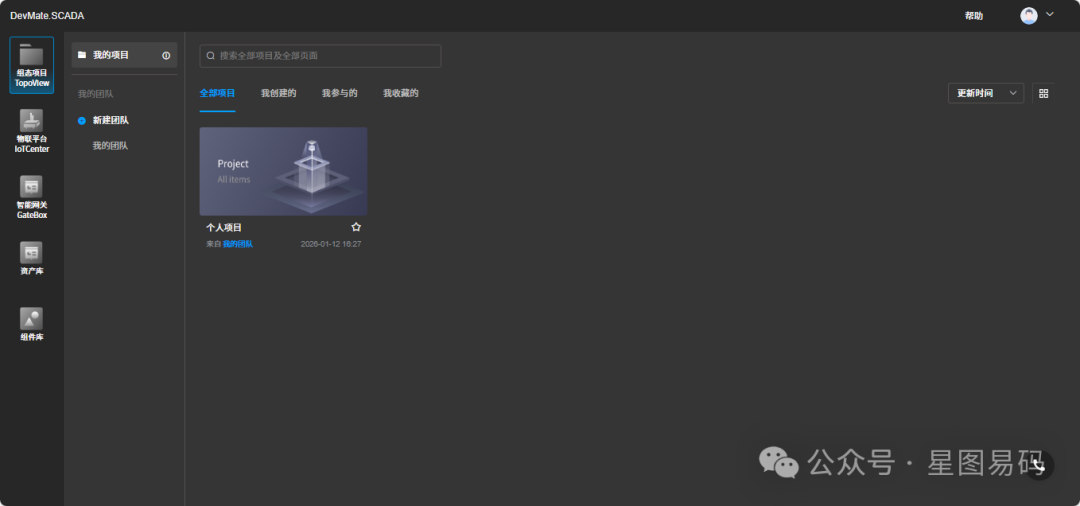

1.登录平台进入项目

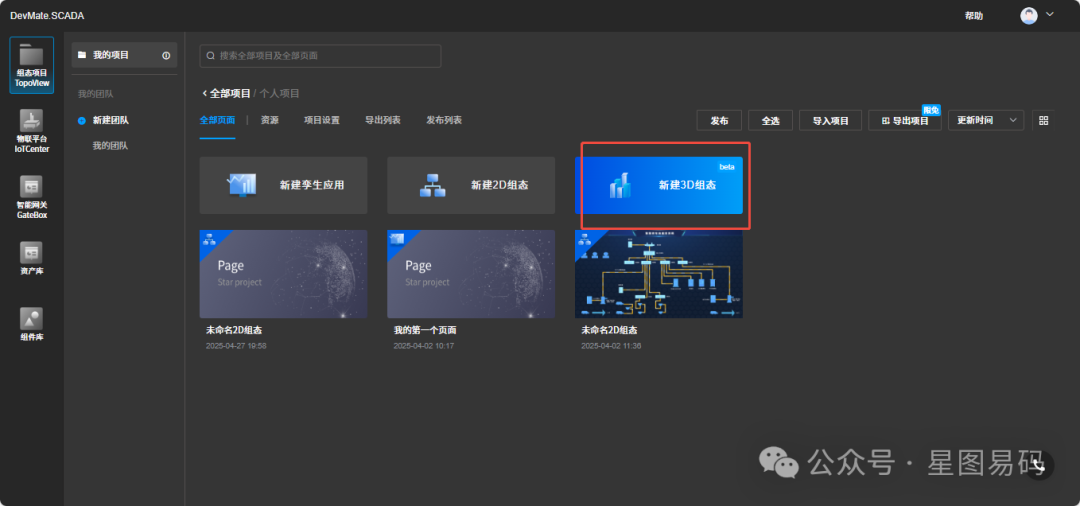

2.点击新建3D组态

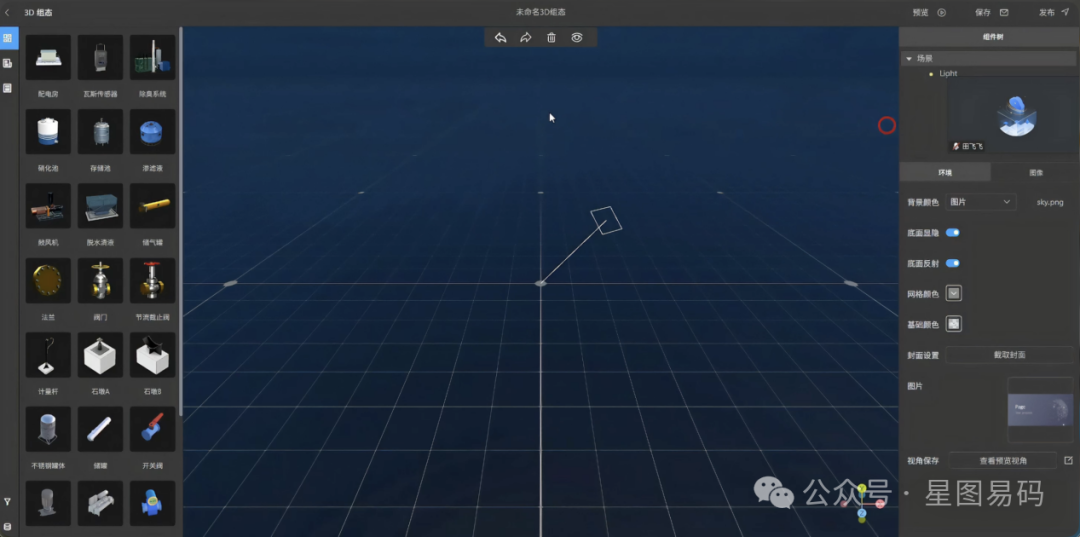

3.创建一个新页面
4.在组件资源区中选择所需设备组件，拖拽至 3D 场景中；也可直接导入已有的 glb 格式设备模型

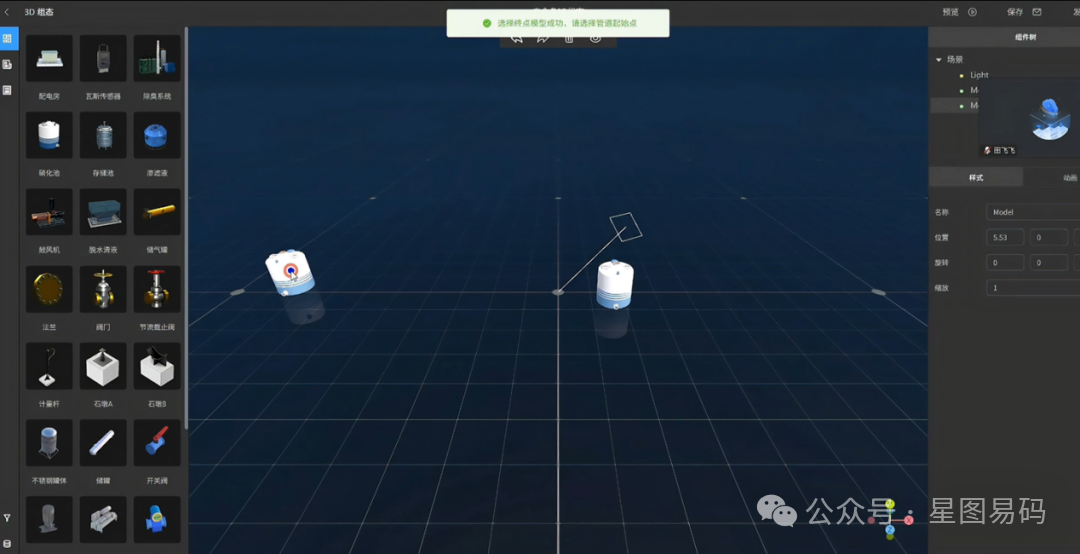

5.双击模型1（起点），再双击模型2（终点），确认管道连接的起止位置

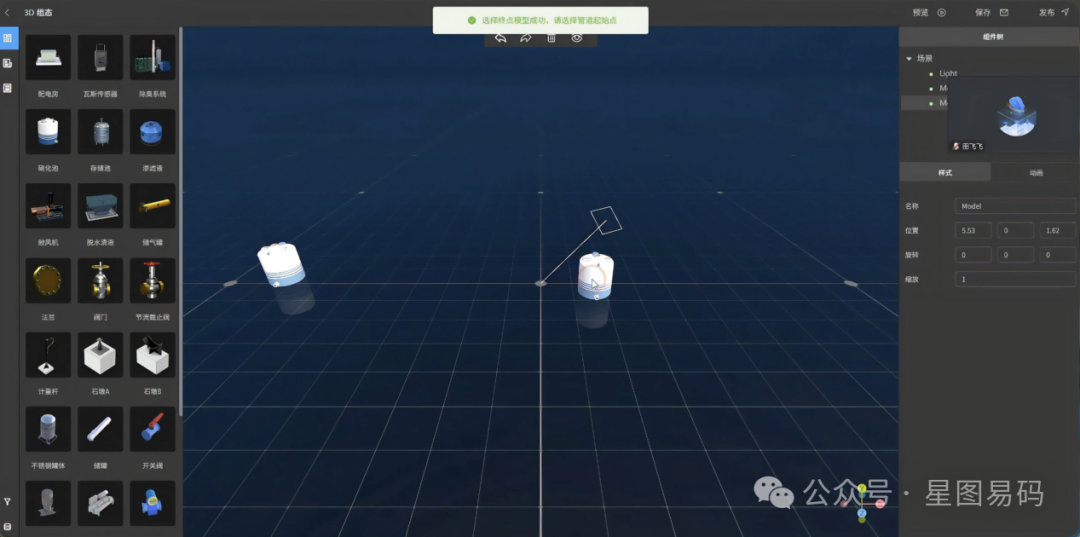

6.将鼠标移至模型1上，会出现一个蓝色起点，单击开始绘制管道

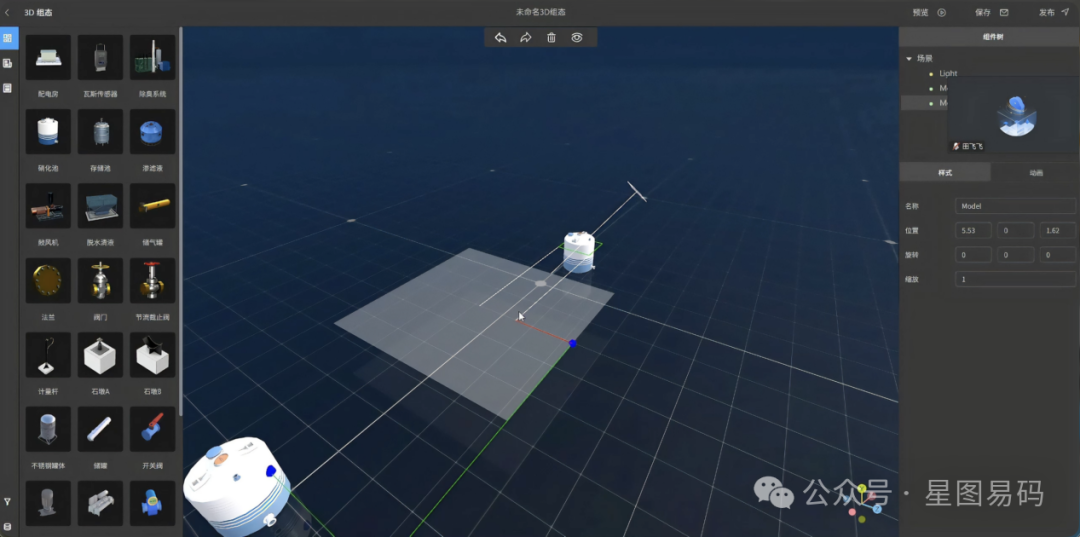

7.拖动鼠标可调整管道的空间走向与高度，在需要拐弯的位置单击可添加拐点并改变走向

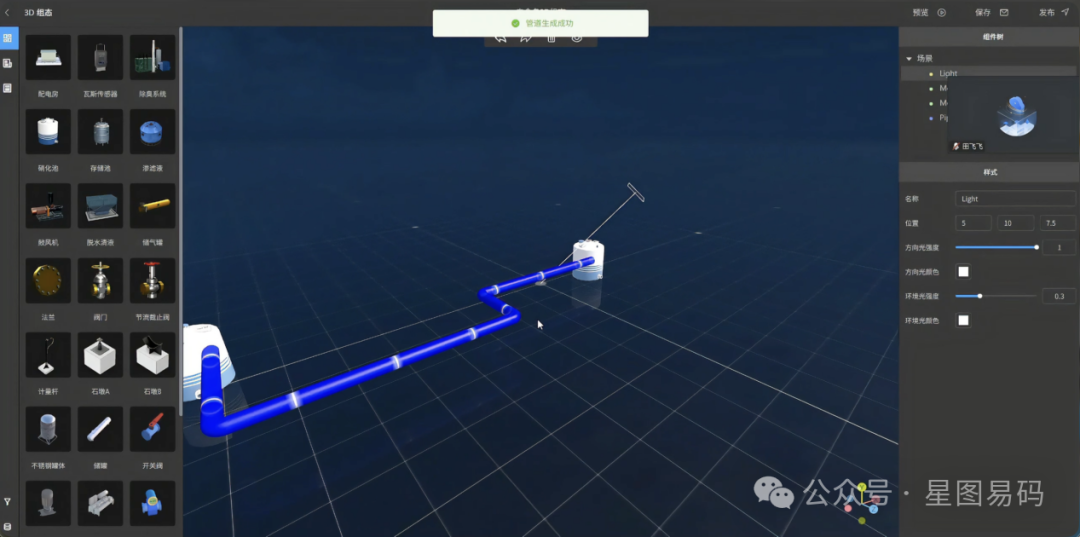

8.路径终点需落在模型2上，当最后一个路径点位于模型2时，单击即可结束绘制，系统将自动生成管道
