功能 概述
1.1快速了解
SG-PCIE-PN-200S是一款高性能的PROFINET从站接口卡，使用PC机通过PCIe接口连接至PROFINET网络，构成PROFINET控制节点。集成两路RJ45接口，具备实时交换功能。
SG-PCIE-PN-200S接口卡是PROFINET网络监控、数据采集一体的高性能采集卡，自带隔离模块，保证板卡安全、稳定运行。支持Windows、Linux下进行开发，提供Demo示例及C#测试上位机源码。
1.2 使用场景
工业自动化控制系统；工控机与PLC之间组态，实现数据交换。
1. 3 型号说明
|----------------------|----|---------|-----|
| 型号 | 尺寸 | 工作温度 | 备注 |
| SG-PCIe-PN-200S-L | 半高 | 0-80℃ | 宽温级 |
| SG-PCIe-PN-200S-F | 全高 | 0-80℃ | 宽温级 |
| SG-PCIe-PN-200S-L(T) | 半高 | -40-85℃ | 工业级 |
| SG-PCIe-PN-200S-F(T) | 全高 | -40-85℃ | 工业级 |
注：200S--双网口PN从站；L是半高，F全高；T是温度级别工业级
二、硬件参数

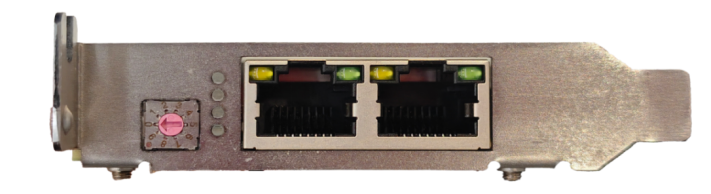

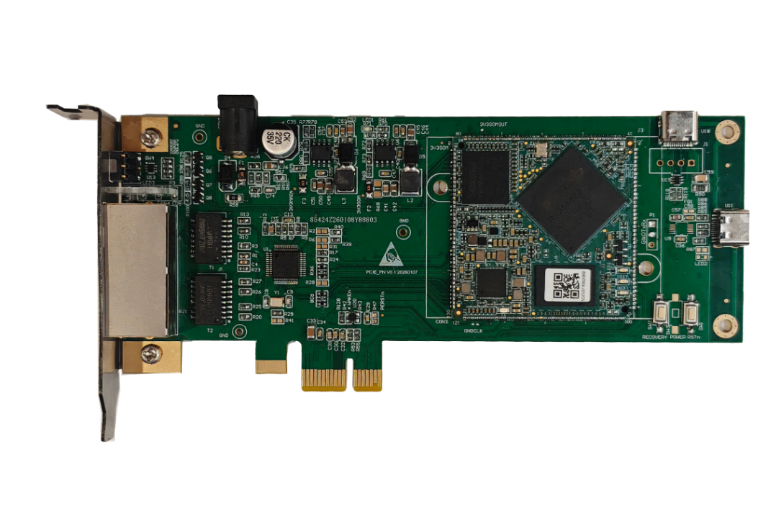

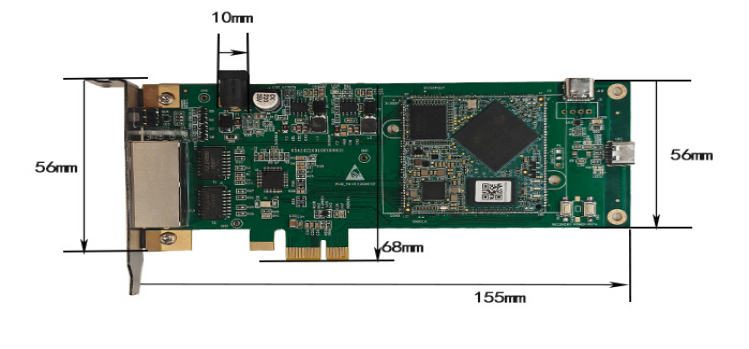

2.1 产品外观及参数
2.2 硬件说明
2.2.1硬件特性
- 内部4核，2.0G高速ARM处理器；
- 兼容PCI Express 3.0规范；
- 集成式双端实时交换机；
- 支持全/半双工100Mbps数据传输速率；
- 用于手动重置、重启板卡的按钮；
- 兼容全高、半高PC机箱（备注挡板类型）；
- 板卡上有4个LED指示灯，用于指示错误或维护；
- 提供二次开发接口及简易Demo；
- 温度： -40℃～+85℃；
2.2.2 RJ45接口
2.2.3 拨码开关
接口卡安装有一个旋转拨码开关，正常情况拨至0即可，拨码开关位置如图所示：
2.3 板卡安装
2. 3 . 1 注意事项
每台PC最多允许接入4张接口卡。
SG-PCIe-PN-200S系列接口卡属于静电敏感产品，在对接口卡进行操作时，注意采用必要的防护措施，保证接口卡及PC机不受人体静电损坏。
安装接口卡必须在PC/工控机关机断电状态下进行，同样，拆卸接口卡也需要在断电状态下进行。

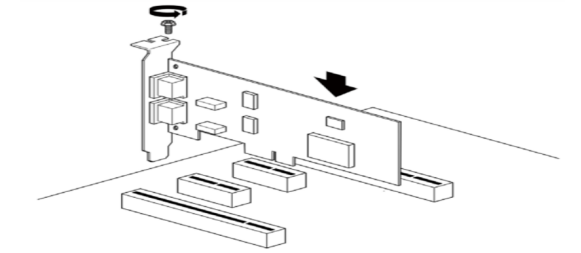

安装步骤如下：
- 关闭计算机电源，打开计算机机箱盖；
- 将接口卡插入空闲的PCIe卡槽，x1、x4、x8、x16均可；
- 拧紧固定板卡的螺钉；
打开计算机电源，此时BIOS会自动为其分配中断和I/O地址；
- 安装我司官网提供资料包中驱动程序。
2. 3 . 2 驱动安装

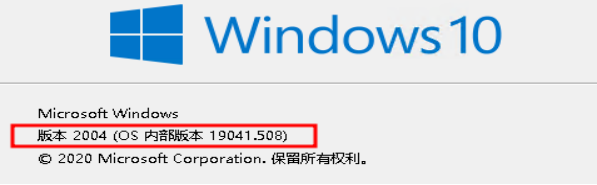

驱动安装程序位于资料包Driver目录下，此处有两个版本驱动，根据自身windows版本进行选择，win+r输入winver查看当前windows版本。
- eq_win10_2004: 大于win10 2004系统安装此版本；
- less_win10_2004: 小于win10 2004系统安装此版本；
弹出成功安装窗口后，打开设备管理器，查看外部接口中是否出现以下设备，若出现则接口卡正常连接到PC。此时可以通过测试软件进行测试。
2. 3 . 3 系统连接
通信处理器在PC中安装完成后，需要对其进行组态，在TIA Portal中进行组态，示例参考第三章节。
- PCIe-PN测试软件
3 . 1 软件界面
打开测试软件后，选择"设备索引"后，点击"打开设备"，再点击"获取参数"，之后便可以进行模块数据读写。
3 . 2 设备组态

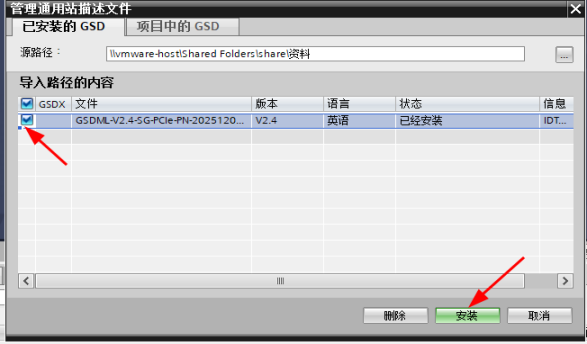

- 打开TIA Portal，选项->管理通用站描述文件，选择资源包解压路径，安装板卡对应的GSD文件。
添加从站板卡，硬件目录->其他现场设备->PROFINET IO
->Gateway->Tianjin Sange Elc ->SG-Gateway ->PCIe-PN ->PCIe-PN 双击PCIe-PN将其添加到网络视图中，如图：
|---|
| |

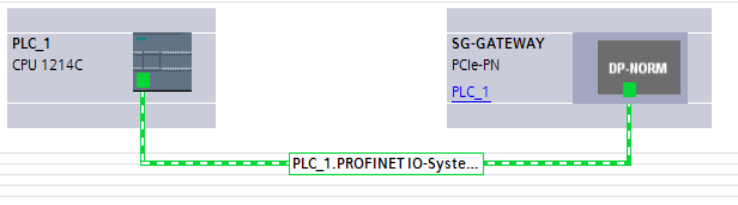

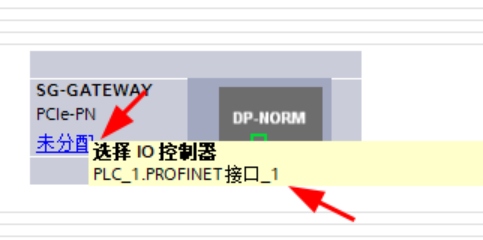

分配主站控制器，点击"未分配"选择对应的控制器，此处使用CPU1214C 作为主站控制器。建立连接，如图2：

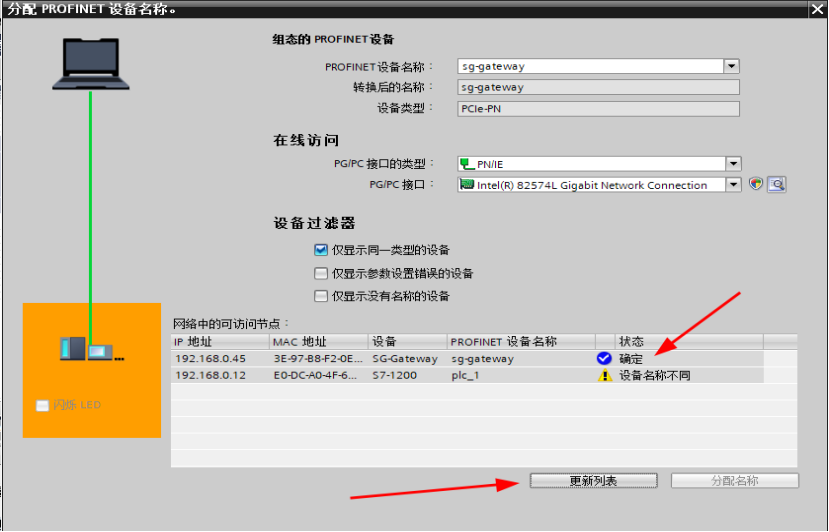

打开分配设备名称页面，点击"更新列表"，即可扫描到刚才板卡，默认IP为192.168.0.45。如图：

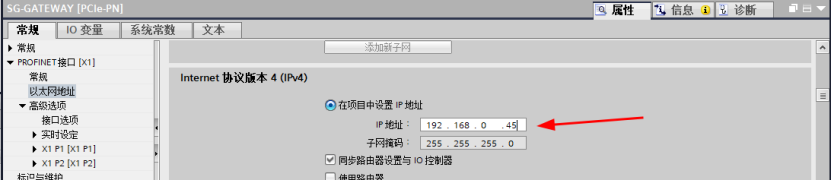

点击板卡属性，将IP设置为扫描到的IP。
- 点击编译、下载即可完成组态。
- 板卡最多支持63个插槽，可添加2、4、8、16、32、64、128字节的input/output模块，此处测试随便添加3个模块，对应1-3插槽。再次点击编译、下载，如图：

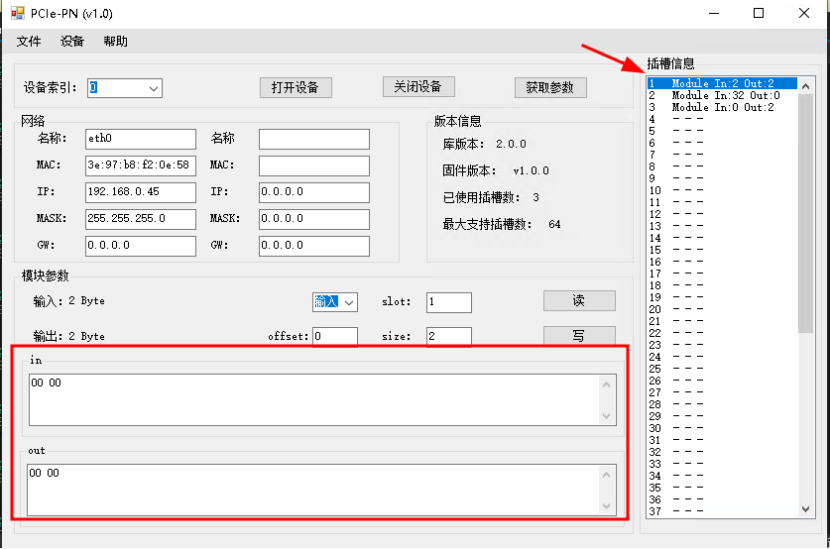

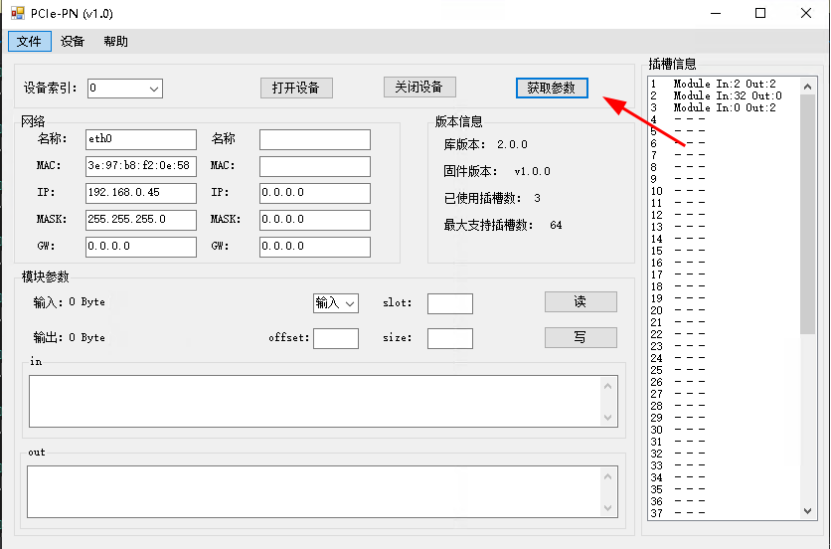

通过测试软件获取插槽详情，选择设备索引后依次点击打开设备->获取参数，即可获取板卡全部参数，如图：
双击右侧模块名称即可查询模块的数据，例如：查询模块1的输入输出的两个字节，如图：

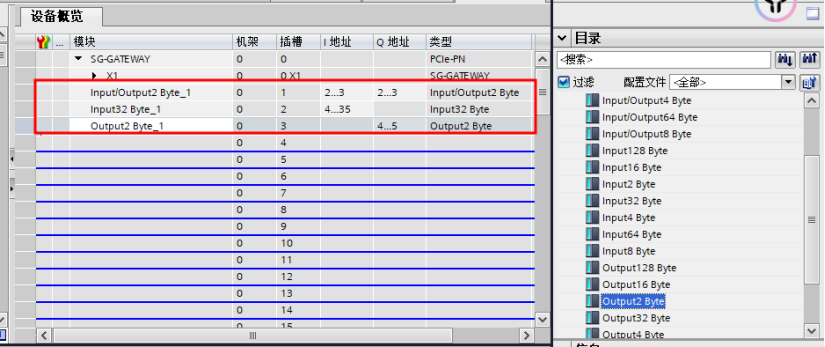

读写模块数据也可在模块参数框中，例如，修改模块1的输出为0x0105，打开博图，在设备概览中查看各个插槽对应I地址、Q地址，如图3，模块1对

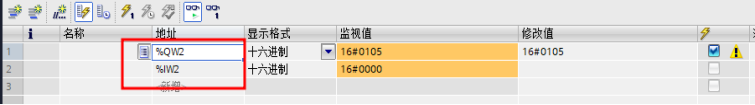

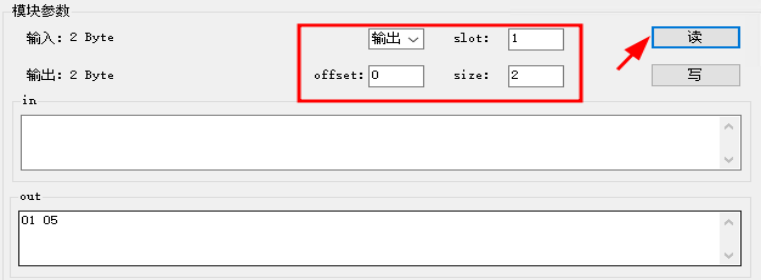

- 应的I地址、Q地址均为2...3,打开监控表，监控这两个地址，如图4，此时通过测试软件读取模块1的输出数据，如图5：

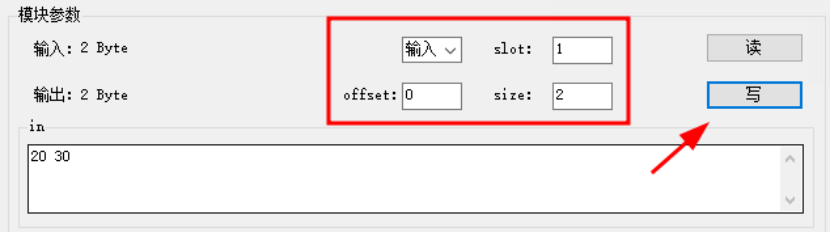

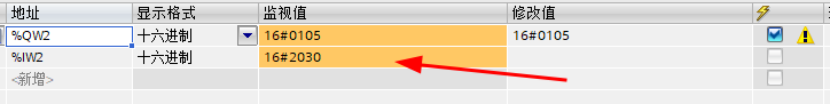

- 通过测试软件修改输入值为0x2030，如图6，同时观察博图监控表页表，如图7：
至此，设备组态、读写测试都已完成，二次开发需参考开发文档，有各个接口说明，该测试软件的C#源码也可作为参考资料
