linuxptp适配记录

前提：物理机网卡加入ptp组播源

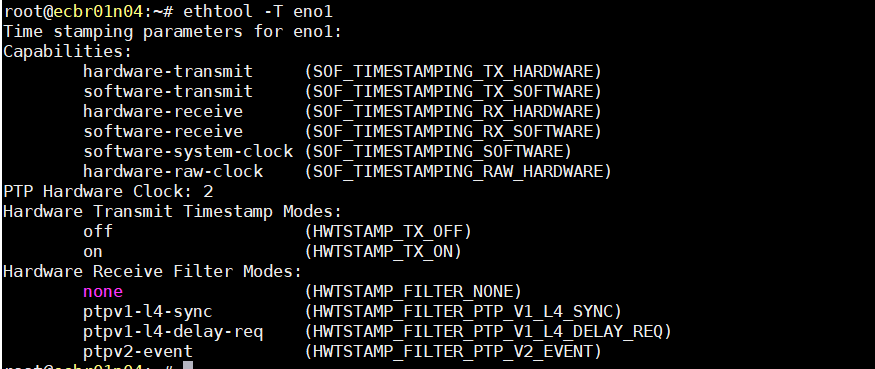

检查物理网卡是否支持ptp硬件时钟

1.安装linuxptp包

apt install linuxptp或dpkg -i linuxptp_1.9.2-1ubuntu0.1_amd64.deb

2.安装好了后有两个服务phc2sys.service和ptp4l.service以及pmc这三个工具。其中pmc是一个客户端工具

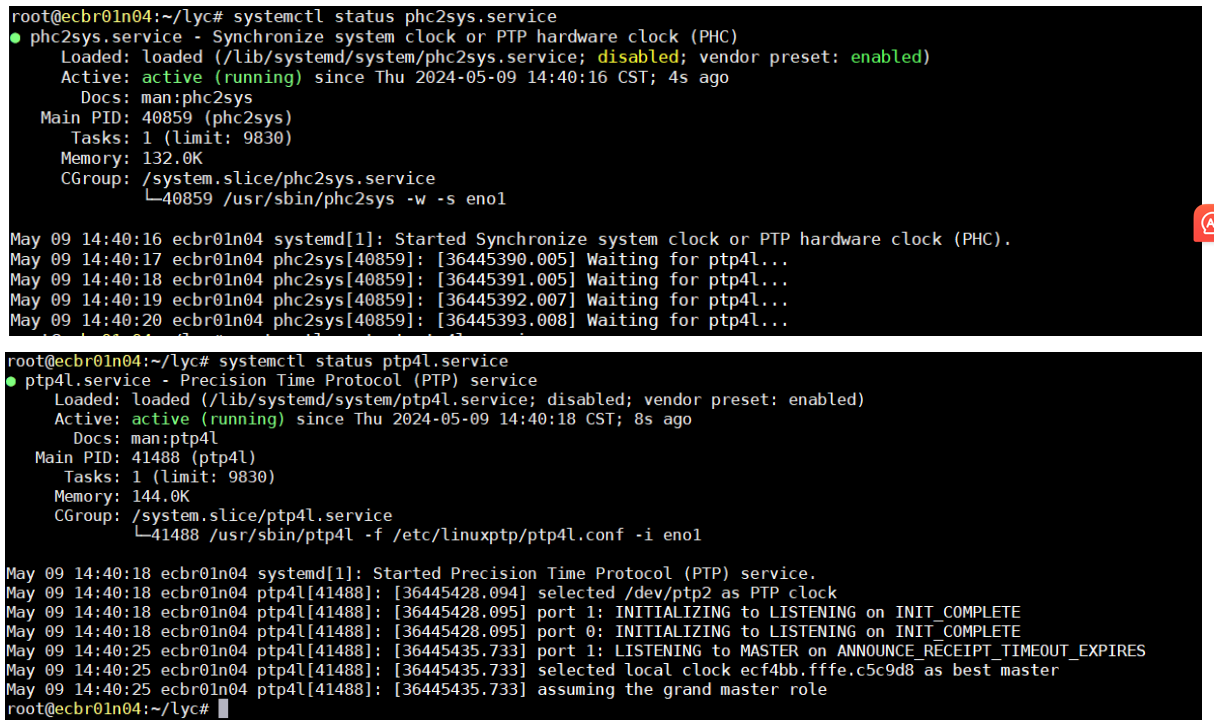

systemctl status phc2sys.service查看状态可能是dead

ptp4l.service的配置

ptp4l主要实现了普通/边界时钟；软/硬时间戳；延迟请求-响应/对等延迟机制；IEEE 802.3(以太网)/ UDP IPv4 / UDP IPv6网络传输。

[Unit]
Description=Precision Time Protocol (PTP) service
Documentation=man:ptp4l

[Service]
Type=simple
ExecStart=/usr/sbin/ptp4l -f /etc/linuxptp/ptp4l.conf -i eth0

[Install]
WantedBy=multi-user.target

phc2sys.service的配置

phc2sys主要同步两个时钟；当使用硬件时间戳的时候它用来调整系统时钟，软时间戳的时候不需要调整。

[Unit]
Description=Synchronize system clock or PTP hardware clock (PHC)
Documentation=man:phc2sys
After=ntpdate.service
Requires=ptp4l.service
After=ptp4l.service

[Service]
Type=simple
ExecStart=/usr/sbin/phc2sys -w -s eth0

[Install]
WantedBy=multi-user.target

pmc的作用是发送ptp管理消息到ptp节点。

3.这个时候我们需要调整配置，将/lib/systemd/system/phc2sys.service和/lib/systemd/system/ptp4l.service文件中的网卡eth0修改成已经加入了ptp组播源的网卡，systemctl daemon-reload然后重启下两个服务

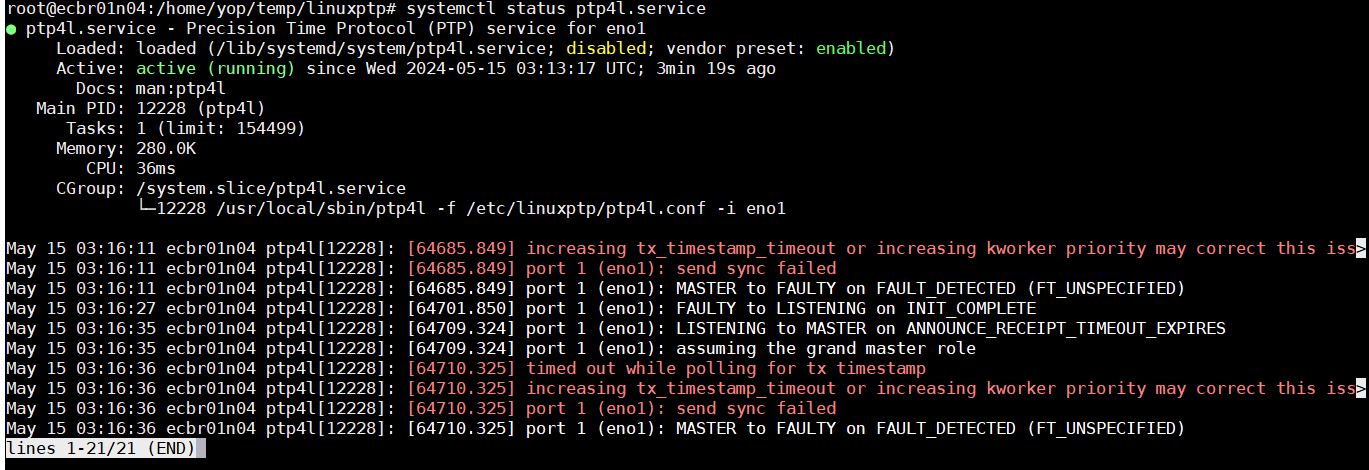

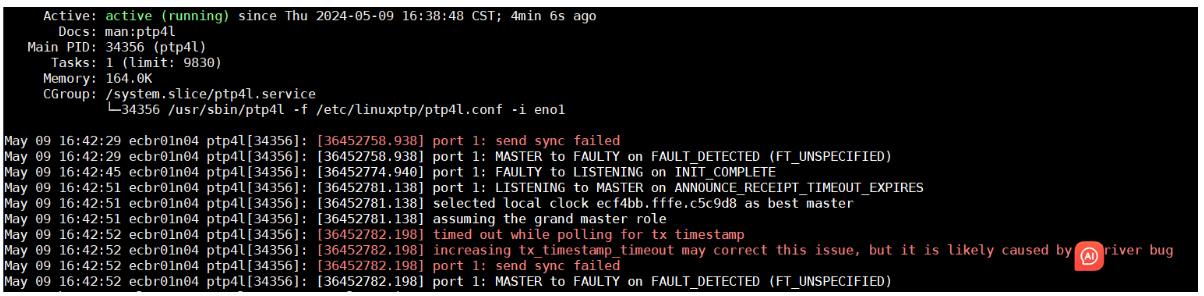

4.发现ptp4l有如下错误，send sync failed

尝试调整tx_timestamp_timeout为60s、180s还是不行

做的其它尝试还有换其它版本的linuxptp（1.6，1.8，1.9，如果更高的版本就要升级libc的版本了）所以怀疑是driver bug。kern.log、syslog中除了上诉截图中的错误外，没有发现其它错误。

5.尝试在不升级的内核的情况下离线升级glibc（先用虚拟机模拟一下），如果可以则可以尝试linuxptp更高版本来进行适配

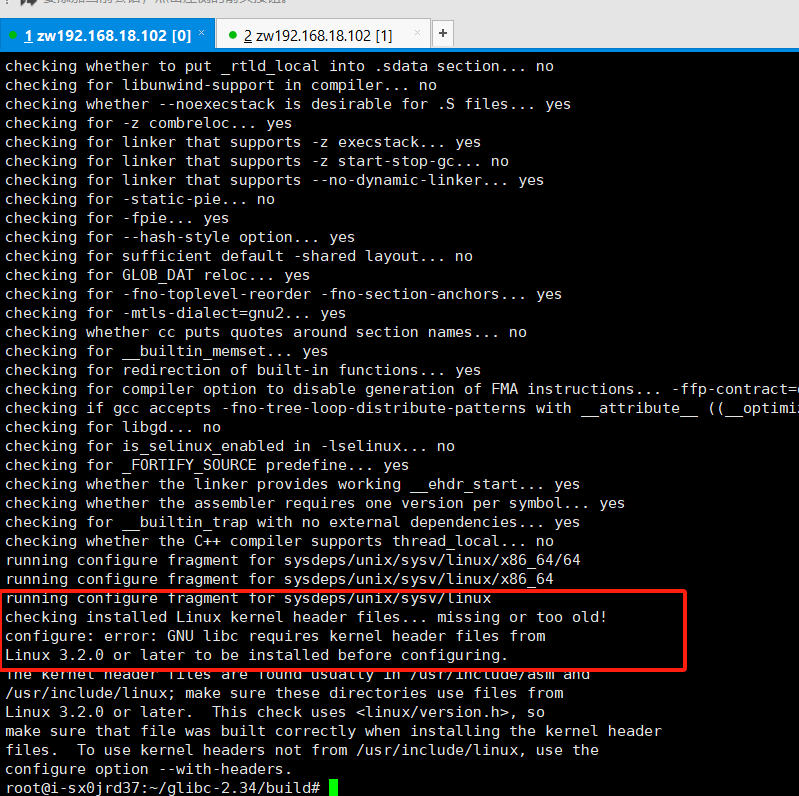

尝试失败，提示如下，看来必须要升级内核了

checking installed Linux kernel header files... missing or too old!

configure: error: GNU libc requires kernel header files from

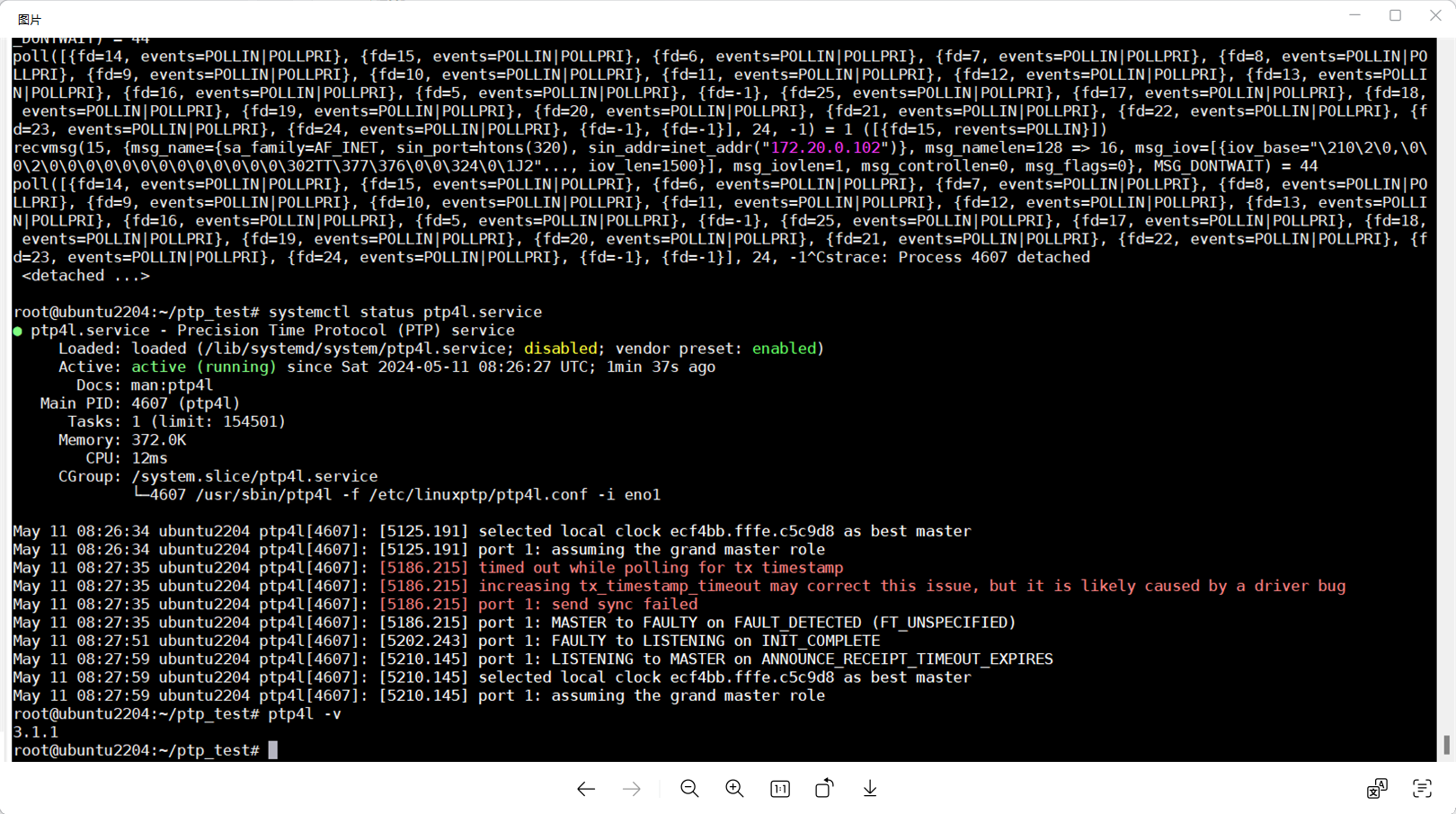

6.升级版本后尝试，还是一样的错误，需要咨询一下厂商

咨询后，反馈那边没发现类似的问题，因为他们用的另外一个同步软件叫做ptpd

7.根据链接https://github.com/renesas/linux-ptp-driver-package，尝试编译相关驱动再做尝试.编译安装ptp相关驱动后，还是又如上的报错

8.最后实在没辙了，想了下，提示driver bug，这个ptp的使用也就两种驱动可能会影响，要么是ptp驱动要么是对应网卡的驱动。ptp驱动尝试了不行，接着尝试升级网卡驱动（驱动下载https://www.intel.com/content/www/us/en/download/14302/intel-network-adapter-driver-for-pcie-intel-10-gigabit-ethernet-network-connections-under-linux.html，内核驱动可以在当前系统中直接编译）

8.1>升级驱动

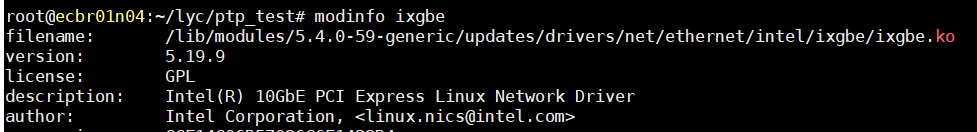

驱动已更新

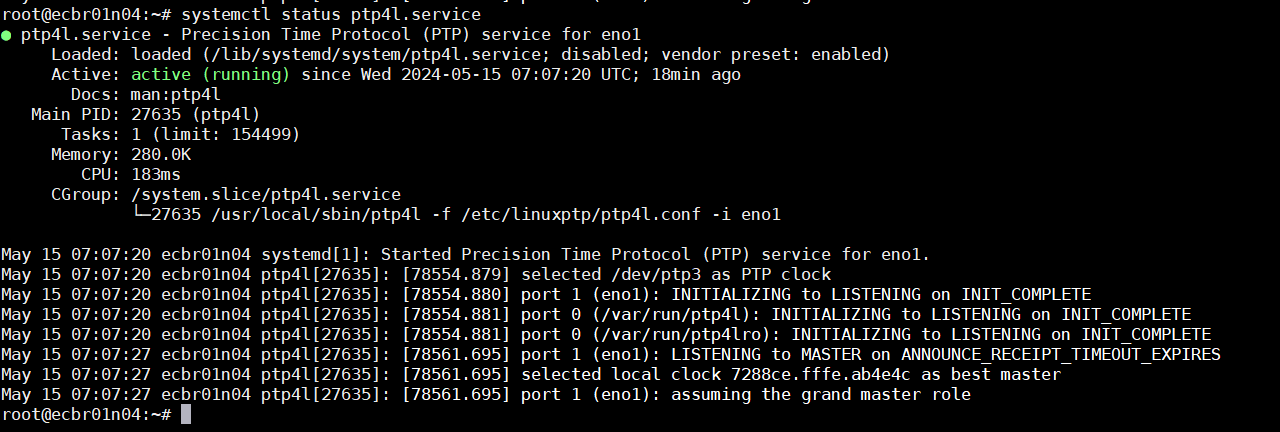

8.2>再次验证ptp4l服务已经正常

当要把bond调成单网卡时，需要注意顺序。先加载新驱动，再将bond换成eno1。（如果这个顺序颠倒了会有问题）

tips:

查看网卡设备型号

先用eth -i eno1看bus-info，再lspci -knn -s 01:00.0（01:00.0为bus-info的后半部分）
