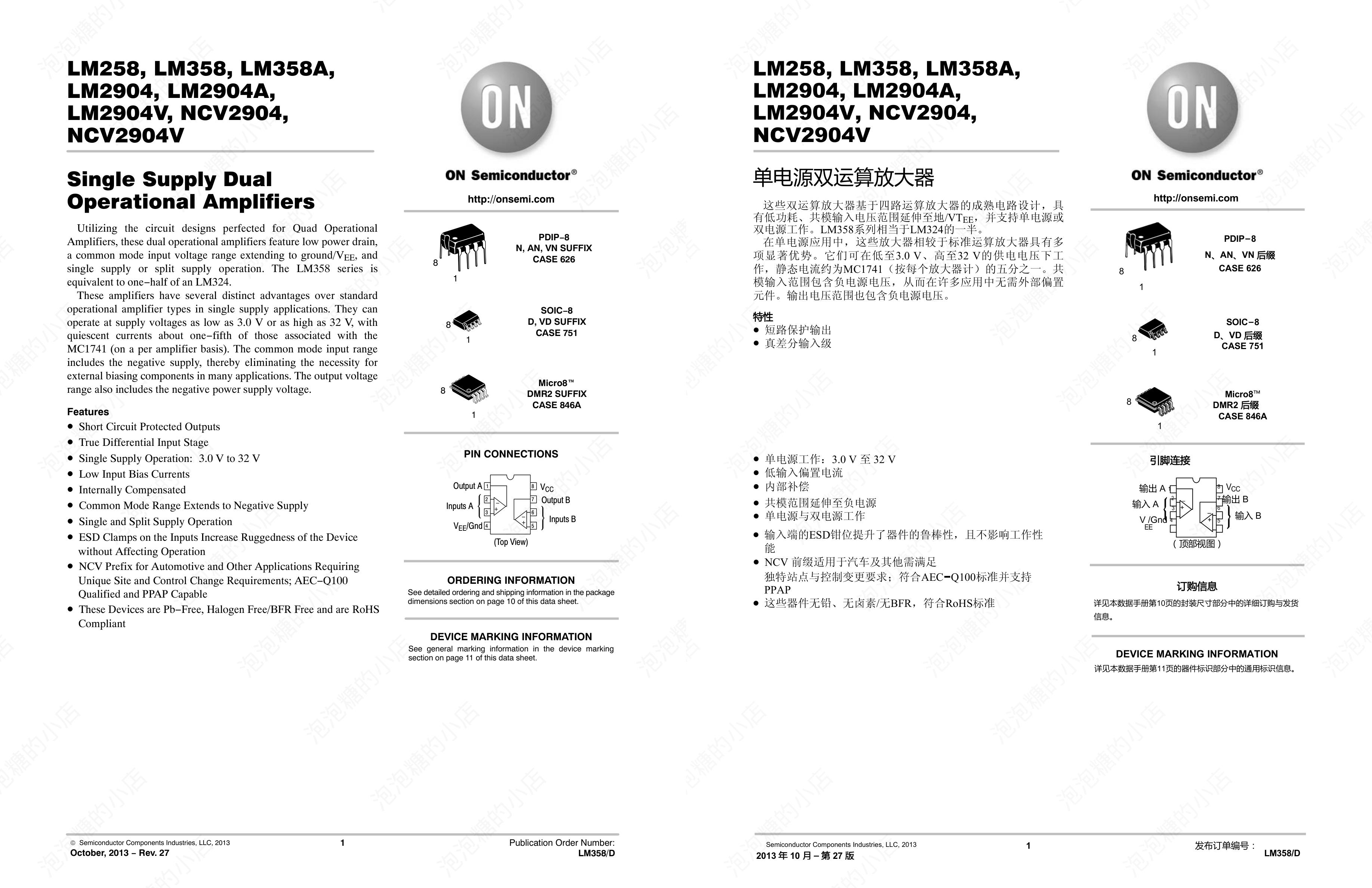

LM358DR2G 是一款广泛应用于模拟电路设计的单电源双运算放大器。为了方便国内工程师更便捷地查阅与应用，我们特别整理了高质量的中文翻译文档，在保留原版格式、书签与超链接的基础上，提供清晰准确的中英文对照，极大提升了技术文档的易读性与实用性。
一、中文翻译文档亮点
本次发布的中文文档具有以下几大优势：
-
格式完整保留：完全遵循原版数据手册的排版结构，包括表格、图表、注释等，便于对照查阅。
-
专业术语准确：对技术术语进行标准化翻译，如 `Common Mode Input Voltage Range` 译为 "输入共模电压范围"，确保技术表达的准确性。
-
中英双语对照：支持中英文并列显示，适合不同阅读习惯的工程师，也便于技术交流与学习。
-
书签与链接可跳转：文档内保留原 PDF 的书签结构和超链接功能，方便快速定位到关键章节。
二、LM358DR2G 芯片核心特性
LM358 系列包含多个型号（如 LM258、LM358A、LM2904、NCV2904 等），均为 双运算放大器，设计基于成熟的四运放架构，相当于 LM324 的一半。其主要特点包括：
✅ 单/双电源灵活供电
-
单电源工作电压范围：3.0V ~ 32V
-
双电源工作电压：±16V
-
共模输入范围延伸至地/负电源，无需外部偏置电路
✅ 低功耗设计
-
静态电流仅为 MC1741 的约 五分之一
-
适合电池供电与低功耗应用
✅ 强健的保护功能
-
输出短路保护
-
ESD 保护（人体模型 2000V，机器模型 200V）
-
工作温度范围覆盖工业与汽车级（-40°C ~ +150°C）
✅ 封装多样
-
提供 PDIP-8、SOIC-8、Micro8™ 等多种封装
-
符合 RoHS 标准，无铅无卤

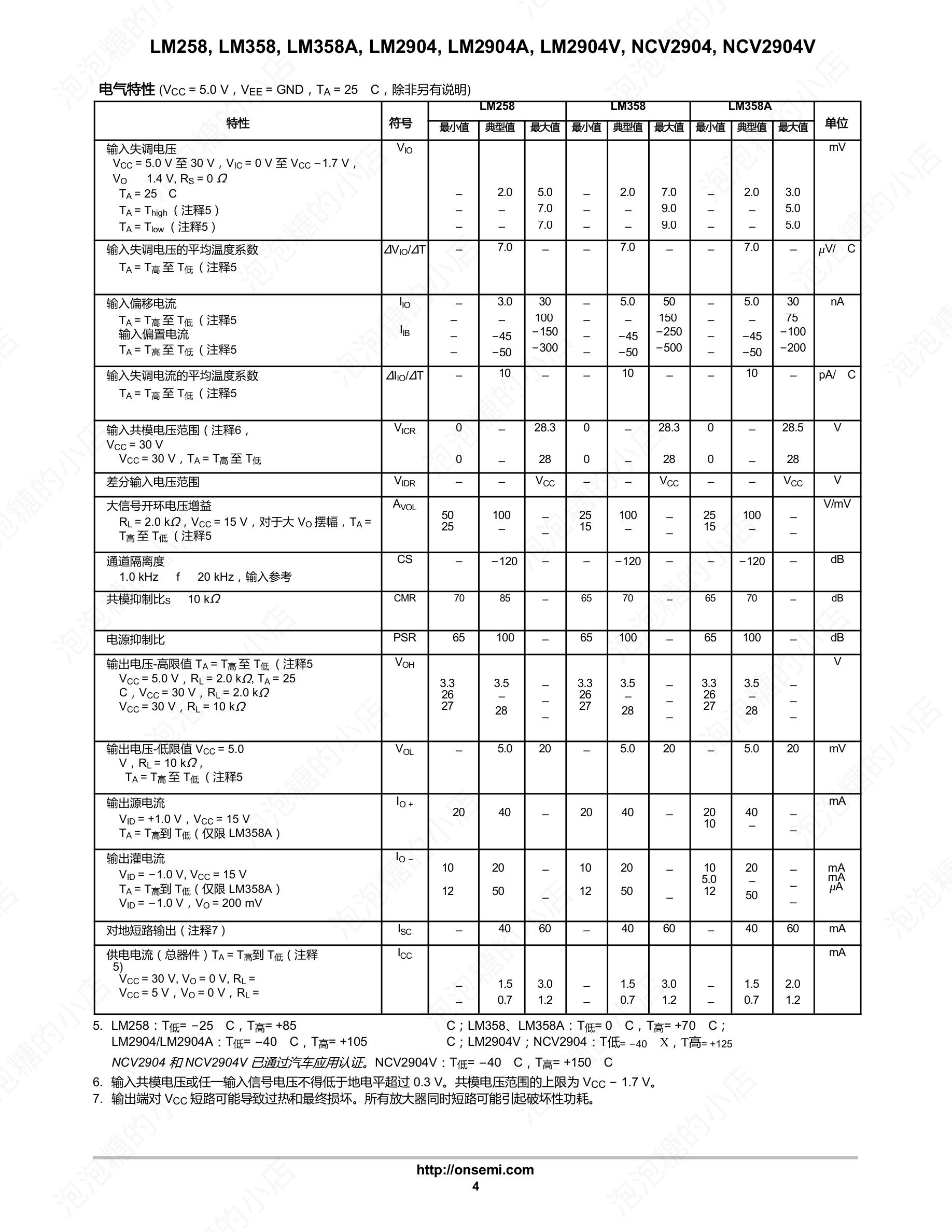

三、关键参数速查（部分）
| 参数 | 符号 | 条件 | 典型值 | 单位 |
|---|---|---|---|---|
| 输入失调电压 | Vio | Vcc=5V~30V | 2 mV | mV |
| 输入偏置电流 | IB | TA=25°C | 45 nA | nA |
| 共模抑制比 | CMR | 85 dB | dB | |
| 输出源电流 | Io+ | Vcc=15V | 40 mA | mA |
| 工作温度 | TA | LM358 | 0 ~ +70 °C | °C |
| 热阻（结至空气） | RθJA | SOIC-8封装 | 212 °C/W | °C/W |
四、适用场景
-
传感器信号调理
-
电源管理电路
-
模拟滤波器与积分器
-
电压比较器
-
汽车电子（NCV 系列符合 AEC-Q100）
五、结语
一份优质的数据手册是硬件设计的"导航图"。我们提供的这份 LM358DR2G 高质量中文文档，不仅提升了阅读效率，也降低了因语言理解导致的设计误差。希望这份资料能成为你电路设计中的得力助手！
> 获取方式：后台私信下载完整中文版与中英对照版文档。
