freertos开发空气检测仪之串口驱动与单元测试实践

前言

在本次空气空气检测仪项目中，有使用到串口。使用ai助手完成本篇博文，方便后期复盘回顾。

背景与目标

工程：Air_check_App（GD32，FreeRTOS）
目标：设计一套可跨芯片复用的串口驱动，快速适配不同 UART 外设与引脚，并通过应用层的单元测试验证可靠性与易用性
设计原则：分层清晰、最小可移植面、生产者-消费者模型、FreeRTOS 中断优先级安全

分层设计总览

CAL（Chip Abstraction Layer） ：面向芯片的最小硬件抽象
- 负责时钟/GPIO/USART参数初始化、中断标志处理、可选 DMA 配置
- 代码： cal_uart.c cal_uart.h
Device Core（设备核心层） ：面向上层的统一接口
- 提供 UART_Device 抽象，内部用 FreeRTOS Queue/Mutex 管理数据与并发
- 代码：uart_device.c uart_device.h
Driver Config（驱动配置层） ：设备实例与中断绑定
- 针对具体外设与引脚，配置 CalUartConfig，注册设备，编写 ISR
- 代码： [driver_uart.c](file:///d:/freertos_item/air_check/Air_check_App/User/air_check_device/ModuleDrivers/driver_uart.c)、[driver_uart.h](file:///d:/freertos_item/air_check/Air_check_App/User/air_check_device/ModuleDrivers/driver_uart.h)
Application/Test（应用/单元测试层） ：执行用例、业务验证
- 以任务形式与设备交互，进行 Echo/吞吐/稳定性测试
- 代码： [uart_test.c](file:///d:/freertos_item/air_check/Air_check_App/User/air_check_device/unittest/uart_test.c)、[main.c](file:///d:/freertos_item/air_check/Air_check_App/User/main.c)

关键接口与代码走读

CAL 层

初始化：CAL_UART_Init(cfg, baudrate)
- 时钟/GPIO/USART参数/NVIC优先级设置
- 中断使能按是否使用 DMA 区分 RBNE/IDLE
中断标志处理：CAL_UART_IRQHandler(cfg, rx_byte)
- 返回 1 表示 RBNE 收到字节；返回 2 表示 IDLE（配合 DMA）；返回 0 表示无事件
代码参考：cal_uart.c

Device Core 层

设备抽象：struct UART_Device { name, priv_cfg, priv_data, Init/Send/Recv }
初始化：UART_Dev_Init
- 自动分配运行时数据（Queue/Mutex），调用 CAL 初始化
发送：UART_Dev_Send
- Mutex 保护，调用 CAL 层轮询发送
接收：UART_Dev_Recv（首字节阻塞 + 后续短超时批量读）
- 先等待首字节（默认 100ms），随后以短等待（默认 5ms）尽可能多地读入剩余字节，返回实际字节数
- 这样既避免"等满固定长度"的假阻塞，又能高效收集成帧数据
ISR 推送：UART_Dev_PushRxByte
- 在中断中将字节放入队列，并 portYIELD_FROM_ISR

Driver Config 层

示例一：USART1 (PA2/PA3) 设备 wifi_uart
示例二：UART3 (PC10/PC11) 设备 uart3
注册：Driver_UART_Init() 中统一 UART_Device_Register
ISR：USART1_IRQHandler / UART3_IRQHandler 调用 CAL 解析，再把字节推到设备队列
代码参考： [driver_uart.c](file:///d:/freertos_item/air_check/Air_check_App/User/air_check_device/ModuleDrivers/driver_uart.c#L12-L29)、[driver_uart.c:UART3 cfg](file:///d:/freertos_item/air_check/Air_check_App/User/air_check_device/ModuleDrivers/driver_uart.c#L31-L51)、[driver_uart.c:ISRs](file:///d:/freertos_item/air_check/Air_check_App/User/air_check_device/ModuleDrivers/driver_uart.c#L79-L99)

Application/Test 层

测试任务：uart_test_task
- 获取设备（如 "uart3"），初始化 115200
- 发送欢迎语，循环接收并回显
任务创建：uart_test_start() 设置优先级为高优先级（3），保证通信任务可及时运行
代码参考： [uart_test.c](file:///d:/freertos_item/air_check/Air_check_App/User/air_check_device/unittest/uart_test.c#L12-L66)

中断优先级与 FreeRTOS 配置要点

Cortex-M 优先级数值越大，优先级越低
设置 NVIC 分组为 Group 4 （抢占4位，子优先级0位），务必在所有 NVIC 配置前调用
- 代码： [main.c](file:///d:/freertos_item/air_check/Air_check_App/User/main.c#L69-L75)
FreeRTOS 配置需明确 configPRIO_BITS=4，并设置
- configMAX_SYSCALL_INTERRUPT_PRIORITY = (11 << (8-4)) = 0xB0
- 所有调用 FromISR API 的中断优先级必须 ≥ 11（如设为 12 更安全）
若分组或优先级错误会卡死于 configASSERT( ucCurrentPriority >= ucMaxSysCallPriority )
配置参考： [FreeRTOSConfig.h](file:///d:/freertos_item/air_check/Air_check_App/User/FreeRTOSConfig.h#L76-L100)

"接收不到数据"问题复盘

现象：中断已触发、日志有欢迎语，但应用层收不到
根因：原 UART_Dev_Recv 使用"固定长度全阻塞"策略，短报文场景会长期等待凑满
修复：改为"首字节阻塞 + 后续短超时快速读"，返回当前实际长度，兼顾交互与吞吐
- 代码： [uart_device.c:Recv](file:///d:/freertos_item/air_check/Air_check_Ap/User/air_check_device/device/uart_device.c#L111-L126)
备选方案：使用 FreeRTOS StreamBuffer；或提供带超时参数的 RecvWithTimeout

UART3 适配流程

新建 CalUartConfig，映射 UART3 与 PC10/PC11 引脚
添加设备实例 "uart3"，注册于 Driver_UART_Init
编写 UART3_IRQHandler，沿用通用的 CAL/D evice 逻辑
测试任务切换设备名为 "uart3" 即完成适配

测试步骤

根据硬件原理连接：PC10(TX)，PC11(RX)，波特率 115200
运行：看到 "UART Test Start"，发送任意数据应回显
压测：连续发送数据观察稳定性与丢包率（可扩展统计）

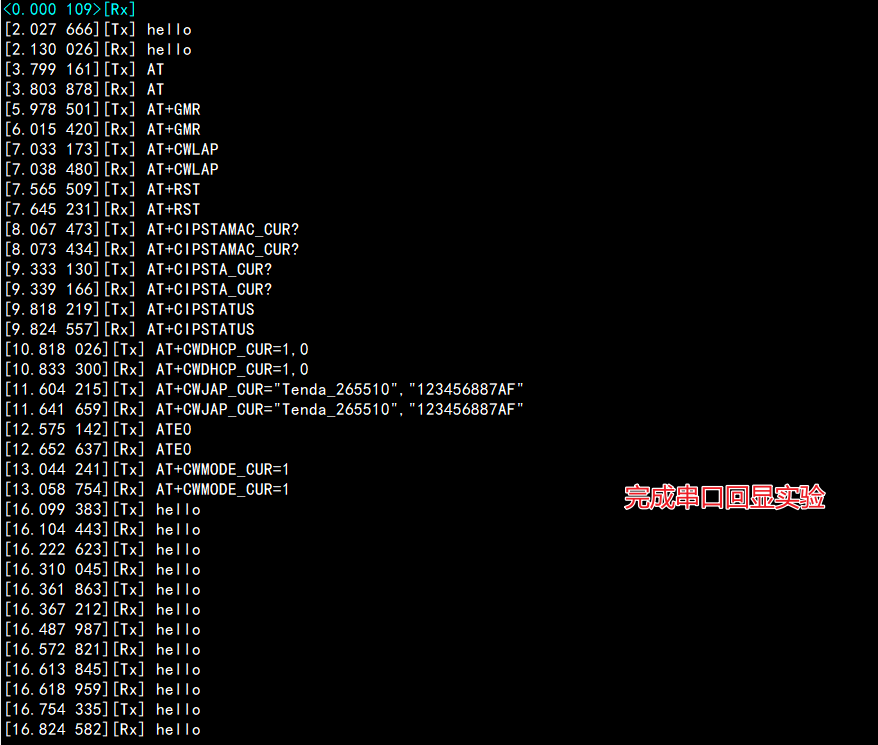

实验现象

现象代码片段

复制代码

static void uart_test_task(void *pvParameters)
{
    struct UART_Device *pDev = GetUARTDevice("uart3");
    uint8_t rx_buf[128];
    int len;

    if (pDev == NULL) {
        DBG_log("[UART TEST] Failed to get uart3 device!\n");
        vTaskDelete(NULL);
        return;
    }

    /* 初始化: 波特率 115200 */
    if (pDev->Init(pDev, 115200) != 0) {
        DBG_log("[UART TEST] Failed to init uart3 device!\n");
        vTaskDelete(NULL);
        return;
    }

    DBG_log("[UART TEST] Device initialized. Starting loopback test...\n");

    /* 发送欢迎信息 */
    char *welcome = "UART Test Start\r\n";
    pDev->Send(pDev, (uint8_t *)welcome, strlen(welcome));

    while (1)
    {
        /* 尝试接收数据 */
        len = pDev->Recv(pDev, rx_buf, sizeof(rx_buf) - 1);

        if (len > 0) {
            rx_buf[len] = '\0';
            DBG_log("[UART TEST] Recv: %s", rx_buf);

            /* 回显 */
            pDev->Send(pDev, rx_buf, len);
        }

        /* 稍微延时，避免空转过快 (虽然 Recv 是阻塞的，但如果 Queue 空会立即返回还是阻塞?) */
        /* Recv 实现中是阻塞 portMAX_DELAY，所以这里不需要延时，除非 Recv 返回错误 */
        /* 但为了保险，如果 len == 0 (超时或其他)，我们延时一下 */
        if (len <= 0) {
            vTaskDelay(pdMS_TO_TICKS(100));
        }
    }
}

常见坑与建议

NVIC 分组必须在所有外设初始化前设置为 Group 4
中断优先级必须 ≥ configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY（推荐 12）
IDLE 中断清除需按数据手册的"读 STAT 后读 DATA"顺序
队列长度按峰值流量评估，必要时改用 StreamBuffer/RingBuffer
发送用 Mutex 保证线程安全；ISR 推送后注意 portYIELD_FROM_ISR
任务优先级需要体现"实时性梯队"，日志类任务设为低优先级

复盘与经验

分层设计降低了移植成本：适配新串口仅需在驱动配置层"加设备"
通用的 Device Core 让上层应用不感知芯片差异，专注于业务逻辑
FreeRTOS 的中断优先级与分组是稳定运行的关键前提
面向流式数据的接收策略应避免"固定长度硬阻塞"，兼顾交互反馈

本篇实战代码
