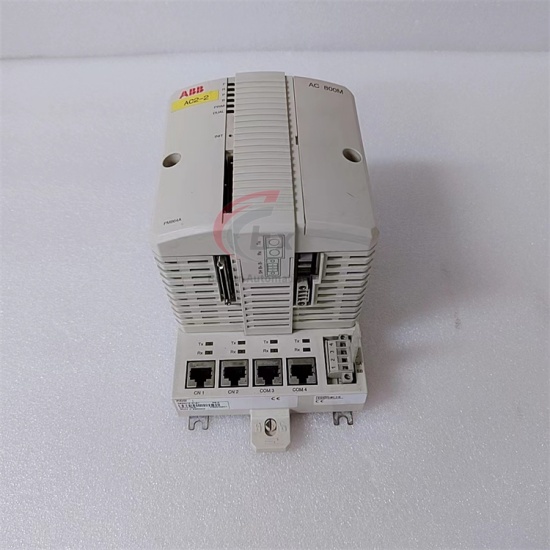

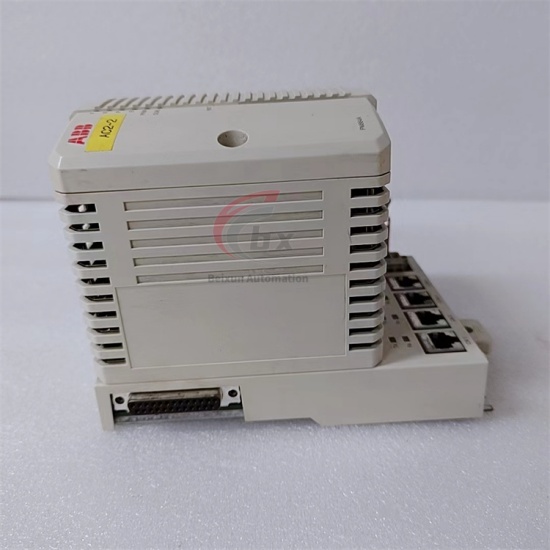

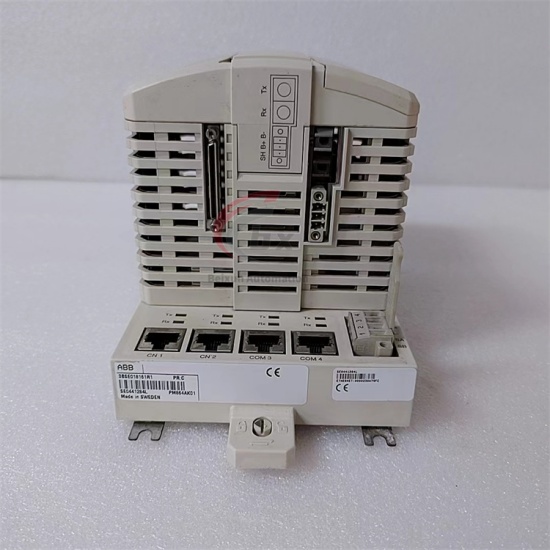

PM864AK01（订货号：3BSE018161R1）是瑞士ABB集团旗下AC 800M系列的高性能中央处理器（CPU）模块，是ABB Ability™ 800xA分布式控制系统（DCS）的核心控制组件。该产品专为大型、复杂且对可用性要求极高的工业过程控制场景设计，核心功能是执行复杂控制策略、处理海量I/O数据、协调系统通信，支持1:1硬件热备冗余配置，通过专用光纤同步链路实现主备控制器数据实时镜像，故障时可在100毫秒内完成无扰动切换，确保控制任务连续不间断。产品集成多核处理架构、大容量内存和丰富通信接口，支持TCP/IP、OPC UA、PROFINET等多种工业协议，可与上层MES/ERP系统无缝集成，通过CE、UL、IEC 61508 SIL2安全认证，适配常规工业环境及关键控制场景，结构模块化、安装便捷，能在复杂电磁干扰和宽温环境中长期稳定运行，契合ABB在工业自动化与过程控制领域的核心技术定位，广泛应用于各类关键工业连续生产装置的控制体系。
具体参数
品牌 ABB（瑞士ABB集团）
产品系列 AC 800M系列
型号 PM864AK01
订货号 3BSE018161R1
产品类型 高性能中央处理器（CPU）模块、800xA DCS核心控制模块
处理器 多核处理器
时钟频率 96MHz
内存 32MB RAM，256MB闪存
可供应用RAM 23.522MB
通信接口 2个以太网RJ45端口、2个串行端口（1个RS232C端口、1个隔离串行端口）
支持协议 TCP/IP、OPC UA、PROFINET、Modbus TCP、IEC 61850
冗余功能 支持1:1硬件热备冗余，切换时间＜100ms
额定供电 24VDC（19.2-30VDC）
功耗 典型6.9W，最大11.4W
工作温度范围 0℃至60℃
存储温度范围 -40℃至85℃
相对湿度 5%至95%，无冷凝
抗振性 2g（5~500Hz）
保护等级 IP20
物理尺寸 196mm×119mm×135mm（含底座）
物理重量 约1.2kg
安装方式 DIN导轨安装，适配AC 800M专用机架（如TP867）
适配系统 ABB Ability™ 800xA DCS系统、AC 800M控制系统
认证标准 CE、UL、IEC 61508 SIL2
核心功能 控制策略执行、实时数据处理、冗余切换、多协议通信、系统集成
质保期限 12个月
原产国 瑞士
产品性能
采用多核处理器架构，时钟频率达96MHz，1000个布尔运算仅需0.15毫秒，处理速度快，可高效执行复杂控制策略、处理海量I/O数据和高级过程优化任务，满足大型工业装置的控制需求。
支持1:1硬件热备冗余配置，主备控制器通过专用光纤同步链路实时镜像程序状态、过程数据和内部寄存器，故障时切换时间小于100毫秒，实现无扰动切换，确保控制任务连续不间断，保障系统可用性高达99.999%。
配备32MB RAM和256MB闪存，提供充足的程序存储和数据处理空间，可存储大量用户程序、固件和过程数据，支持复杂应用场景的配置需求。
集成2个以太网端口和2个串行端口，支持TCP/IP、OPC UA、PROFINET等多种主流工业协议，可无缝连接操作员站、工程师站、上层MES/ERP系统及第三方智能设备，实现从现场到管理层的垂直信息贯通。
通过CE、UL、IEC 61508 SIL2安全认证，可运行经认证的安全应用程序，支持集成安全与标准控制于同一平台，满足关键工业场景的安全控制要求。
额定供电为24VDC，功耗控制合理，典型功耗仅6.9W，最大功耗11.4W，节能高效，降低系统整体能源消耗。
工作温度范围覆盖0℃至60℃，存储温度范围达-40℃至85℃，抗振性达2g（5~500Hz），可在恶劣工业环境中稳定运行，无性能衰减。
具备完善的诊断与预测性维护功能，可提供详细的硬件、软件及网络诊断信息，与800xA资产优化功能结合，支持预测性维护策略，减少停机维护时间。
采用模块化设计和DIN导轨安装方式，搭配专用滑动锁定机构，安装与拆卸便捷，可灵活扩展，无需对现有系统进行大规模改造，通用性强。
集成高级网络安全功能，包含用户管理、审计追踪、通信加密和防火墙，满足现代工控系统对信息安全的关键需求，保障系统运行安全。
应用领域
石油化工行业
电力能源行业
冶金钢铁行业
制药行业
造纸行业
水处理行业
基础材料行业
航空航天行业
工业自动化行业
关键过程控制领域
同系列型号
ABB PM861AK01
ABB PM862AK01
ABB PM863AK01
ABB PM865AK01
ABB PM866AK01
ABB PM867AK01
ABB PM860AK01
ABB PM868AK01
