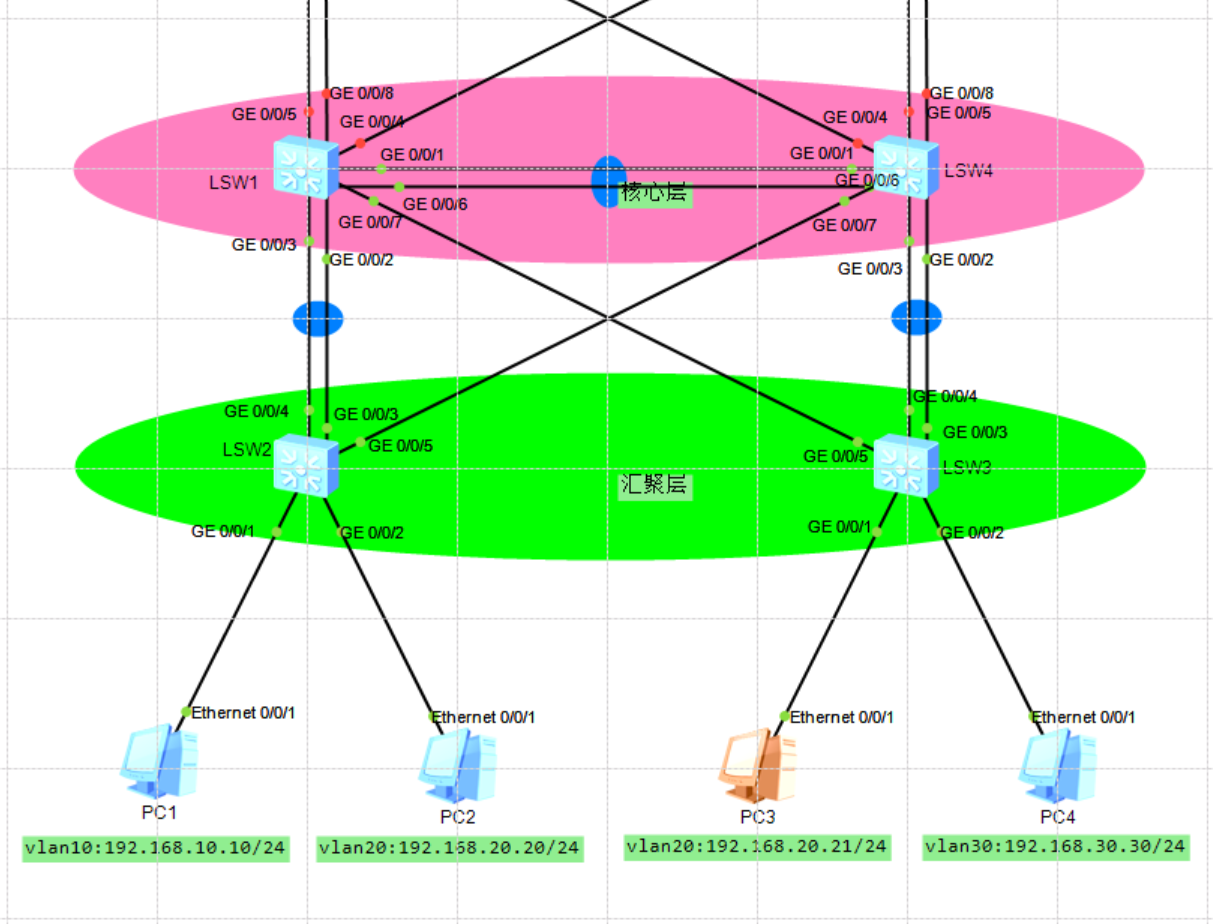

拓扑：
组网需求：
跨vlan互通。

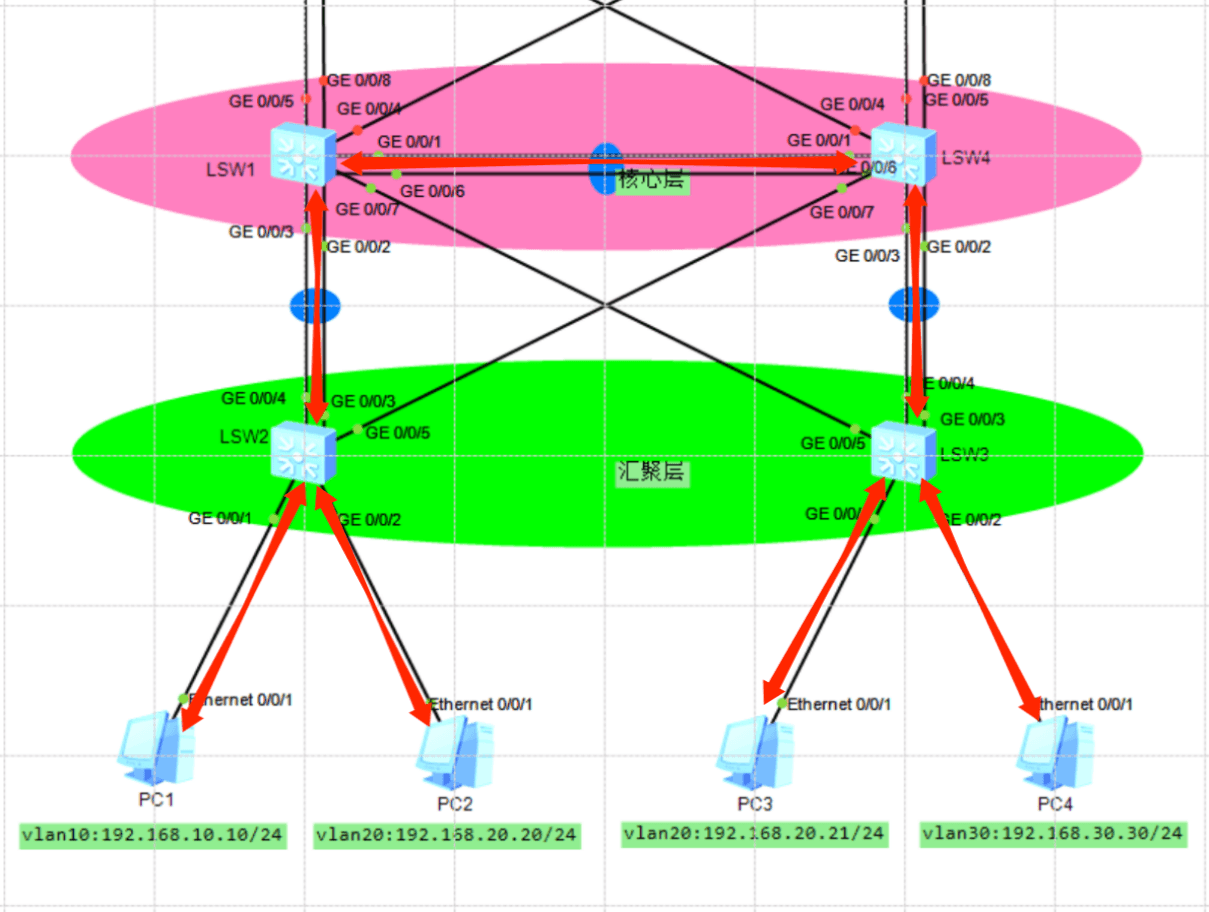

在链路正常时，报文需经LSW2/LSW3--LSW1/LSW4--LSW4/LSW1--LSW3/LSW2，且两台核心交换机之间的链路聚合实现并行双路的负载分担。如图：
当LSW1故障停机时，报文走LSW2--LSW4--LSW3，
当LSW3故障停机时，报文走LSW3--LSW4--LSW2，必走交叉冗余链路。如图：
协议支撑：
VLAN、MSTP（MSTI）、链路聚合（静态LACP）
链路聚合：
核心层双机链路聚合
[sw-3-1]int Eth-Trunk 3
[sw-3-1-Eth-Trunk3]port link-type trunk
[sw-3-1-Eth-Trunk3]port trunk allow-pass vlan all
[sw-3-1-Eth-Trunk3]mode lacp-static
[sw-3-1]int g0/0/1
[sw-3-1-GigabitEthernet0/0/1]eth-trunk 3
[sw-3-1-GigabitEthernet0/0/1]int g0/0/6
[sw-3-1-GigabitEthernet0/0/6]eth-trunk 3*对端配置一致（对端配置省略节省篇幅）。
核心层-汇聚层链路聚合
[sw-3-1]int eth
[sw-3-1]int Eth-Trunk 2
[sw-3-1-Eth-Trunk2]port link-type trunk
[sw-3-1-Eth-Trunk2]port trunk allow-pass vlan all
[sw-3-1-Eth-Trunk2]mode lacp-static
[sw-3-1]int g0/0/4
[sw-3-1-GigabitEthernet0/0/4]eth-trunk 2
[sw-3-1-GigabitEthernet0/0/4]int g0/0/3
[sw-3-1-GigabitEthernet0/0/3]eth-trunk 2*对端配置一致（对端配置省略节省篇幅）。
汇聚层链路聚合
[sw-2-1]int Eth-Trunk 1
[sw-2-1-Eth-Trunk1]port link-type trunk
[sw-2-1-Eth-Trunk1]port trunk allow-pass vlan all
[sw-2-1-Eth-Trunk1]mode lacp-static
[sw-2-1]int g0/0/4
[sw-2-1-GigabitEthernet0/0/4]eth-trunk 1
[sw-2-1-GigabitEthernet0/0/4]int g0/0/3
[sw-2-1-GigabitEthernet0/0/3]eth-trunk 1*对端配置一致（对端配置省略节省篇幅）。
链路聚合详解：
链路/端口聚合 | 手动负载分担&LACP模式（eNSP）
https://blog.csdn.net/qq_44846097/article/details/144556685
vlan划分
对端一致，省略节省篇幅：
[sw-2-1]vlan batch 10 20
[sw-2-1]int g0/0/1
[sw-2-1-GigabitEthernet0/0/1]port link-type access
[sw-2-1-GigabitEthernet0/0/1]port default vlan 10
[sw-2-1-GigabitEthernet0/0/1]int g0/0/2
[sw-2-1-GigabitEthernet0/0/2]port link-type access
[sw-2-1-GigabitEthernet0/0/2]port default vlan 20交叉备份的四个接口配置为trunk并allow vlan all（配置省略）

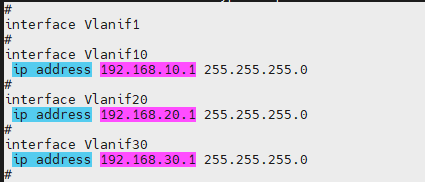

配置vlanif子接口允许跨vlan互通。
MSTP-MSTI（多生成树实例）配置
配置vlan10 20 在LSW1上为"主根桥"，配置vlan20 30在LSW4上为"主根桥"。
*这样的话，报文流量会第一寻找对应的核心交换机。
配置vlan10 20在LSW2上为"副根桥"，配置vlan20 30在LSW3上为"副根桥"。

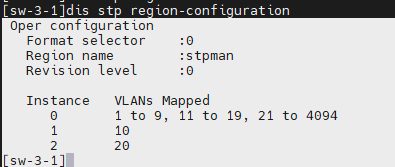

[sw-3-1]stp region-configuration
[sw-3-1-mst-region]region-name stpman
[sw-3-1-mst-region]instance 1 vlan 10
[sw-3-1-mst-region]instance 2 vlan 20
[sw-3-1-mst-region]active
[sw-3-1-mst-region]active region-configuration
//配置主根桥
[sw-3-1]stp instance 1 root primary
[sw-3-1]stp instance 2 root primary
至此第一阶段配置完毕，我们现在能够实现在链路完整的时候报文能到LSW1，经LSW4抵达目标vlan终端。但现在双核心的双路负载没有生效（只有单路流量），主要核心就是链路聚合的负载方式，下面来配置：
当前链路聚合负载分担方式：
目前的链路聚合是静态lacp模式，负载方式为：源MAC-目的MAC
[sw-3-1-Eth-Trunk3]int Eth-Trunk 3
[sw-3-1-Eth-Trunk3]load-balance src-dst-mac其余聚合组负载分担模式均为依据源MAC和目的MAC地址。（两端聚合模式需要一致）
到此配置结束：
验证：
链路正常情况下互通，且报文必走核心层，且核心层链路聚合并行负载分担。关闭LSW1或LSW4链路仍保持互通，且报文走交叉冗余链路。任意链路聚合组关闭聚合组端口任意成员链路互通。
验证结果：略
总结：
利用MSTI在核心层区分vlan流量的主备。利用链路聚合的静态LACP做核心层的流量负载分担。
