一、前言
在电源管理、电池测试、工业监控等场景中，电流电压功率检测器是不可或缺的核心工具。它能同时监测电路的电压、电流并自动计算功率，为系统调试、能耗分析提供关键数据。本文将系统梳理这类设备的选型核心参数，帮你快速匹配最适合的产品。
二、核心电气参数：决定测量能力的基础
这是选型的第一优先级，直接决定了设备能否适配你的电路场景。
-
电压量程
- 需覆盖被测电路的最大电压，并预留 20%~30% 的余量，避免过载损坏。
- 常见量程：直流场景 0~36V、0~100V；交流场景 0~250V、0~600V。
- 例如：给 36V 电池组做监测，优先选 0~48V 量程的设备。
-
电流量程
- 需匹配被测电路的峰值电流，小电流场景可选 0~10A，大电流场景可选 0~100A 甚至 0~500A。
- 交流或大电流场景，优先选择带电流互感器（CT）或霍尔传感器的隔离型方案。
-
功率量程
- 由电压 × 电流的最大值决定，需确保设备的功率量程能覆盖计算值。
- 例如：100V×10A 的电路，功率量程需≥1000W。
-
精度等级
- 电压 / 电流精度常见 ±0.5%~±1%，功率精度通常略低（受二者误差叠加影响）。
- 实验室或高精度测试场景，建议选择 ±0.2% 以内的型号。
- 消费类或一般监控场景，±1% 精度已足够。
-
响应速度
- 动态监测或高频变化场景（如电机启动、脉冲负载），需关注采样率和响应时间。
- 例如：捕捉电机启动瞬间的电流尖峰，需选择采样率≥10kSPS 的设备。
三、功能与接口参数：决定易用性与扩展性
这部分参数影响设备的集成效率和功能边界。
-
测量类型
- 明确是直流（DC）、交流（AC）还是交直流通用。
- 交流场景需额外关注功率因数（PF）和频率测量功能。
-
扩展功能
- 电能计量（kWh）：适合长期能耗统计，如充电桩、工业配电柜。
- 数据记录与存储：适合离线分析，如电池充放电曲线记录。
- 报警输出：适合异常监测，如过压 / 过流时触发继电器或信号输出。
- 谐波分析：适合电网质量监测等专业场景。
-
通信接口
- 工业场景：优先选择 RS485/Modbus，抗干扰能力强，支持多设备组网。

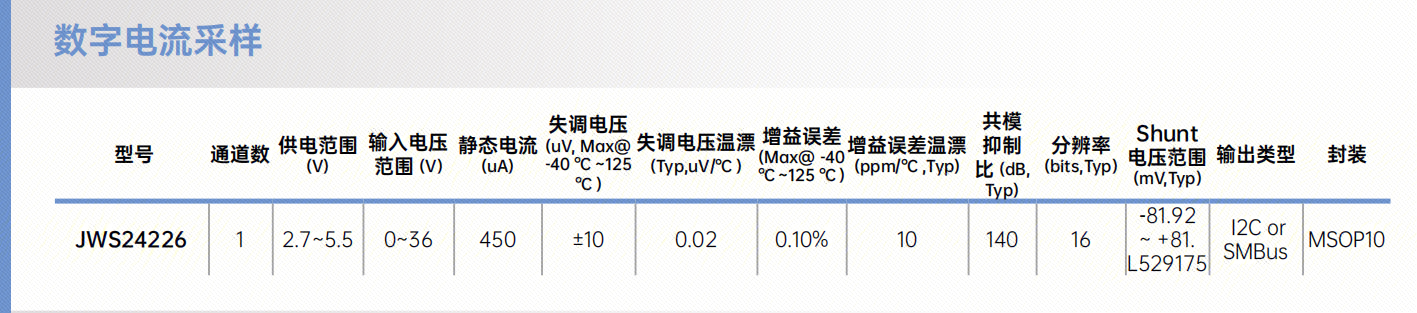

- 嵌入式场景：I²C、SPI、UART 是主流选择，如 JWS24226 芯片就支持 I²C 接口。
- 消费类场景：WiFi / 蓝牙适合手机 APP 远程监控，如智能插座的功耗监测。
-
隔离能力
- 交流 / 高压场景必须选择带电气隔离的型号，避免高压串入控制端，保障设备和人员安全。
- 隔离电压常见 2.5kV、5kV，需根据实际绝缘需求选择。
四、环境与物理参数：决定可靠性与适配性
这部分参数影响设备在实际环境中的稳定运行和安装方式。
-
供电方式
- 自供电：直接从被测电路取电，无需额外电源，但抗干扰能力较弱。
- 独立供电：外接 2.7V~5.5V、12V 等电源，抗干扰能力更强，适合工业场景。
-
工作温度
- 工业场景需支持 - 40℃~125℃的宽温范围。
- 消费类场景通常 0℃~70℃即可满足需求。
-
封装 / 形态
- 芯片级：如 MSOP10、QFN 封装，适合嵌入式设计，如 JWS24226。
- 模块 / 表头：适合设备集成，如电源模块的数显功耗监测。
- 钳形表：适合现场检修，无需断开电路即可测电流。
-
安装方式
- PCB 焊接、导轨安装、钳形夹装等，需匹配你的安装空间和使用场景。
五、其他关键参数：细节决定长期体验
-
校准与补偿
- 支持可编程校准、温度补偿的设备，能提升长期测量稳定性，适合高精度场景。
-
地址配置
- 多设备组网时，需支持可编程地址（如 JWS24226 的 16 个可选地址），避免地址冲突。
-
功耗
- 电池供电场景需关注设备自身的工作电流，通常建议选择 μA 级的低功耗型号。
六、选型场景示例
为了让你更直观地理解参数匹配逻辑，这里举两个典型场景：
场景 1：消费级充电宝功耗测试
- 核心需求：监测 USB 口的 5V/3A 输出，记录充放电功率和能量。
- 关键参数：电压量程 0~10V，电流量程 0~5A，精度 ±1%，支持电能计量（mAh/Wh），带 USB 数据输出。
场景 2：工业电机能耗监控
- 核心需求：监测 380V/50A 三相电机的运行功率，异常时报警，支持远程组网。
- 关键参数：电压量程 0~480V，电流量程 0~100A，精度 ±0.5%，带 RS485/Modbus 接口，支持过流报警，工作温度 - 40℃~85℃。
七、总结
电流电压功率检测器的选型没有 "万能参数"，核心是以场景为导向，先满足核心电气参数，再根据功能需求和环境条件细化选择。如果你正在选型过程中，不妨先梳理清楚自己的应用场景和核心需求，再对照本文的参数列表逐一匹配，就能快速锁定合适的设备。
