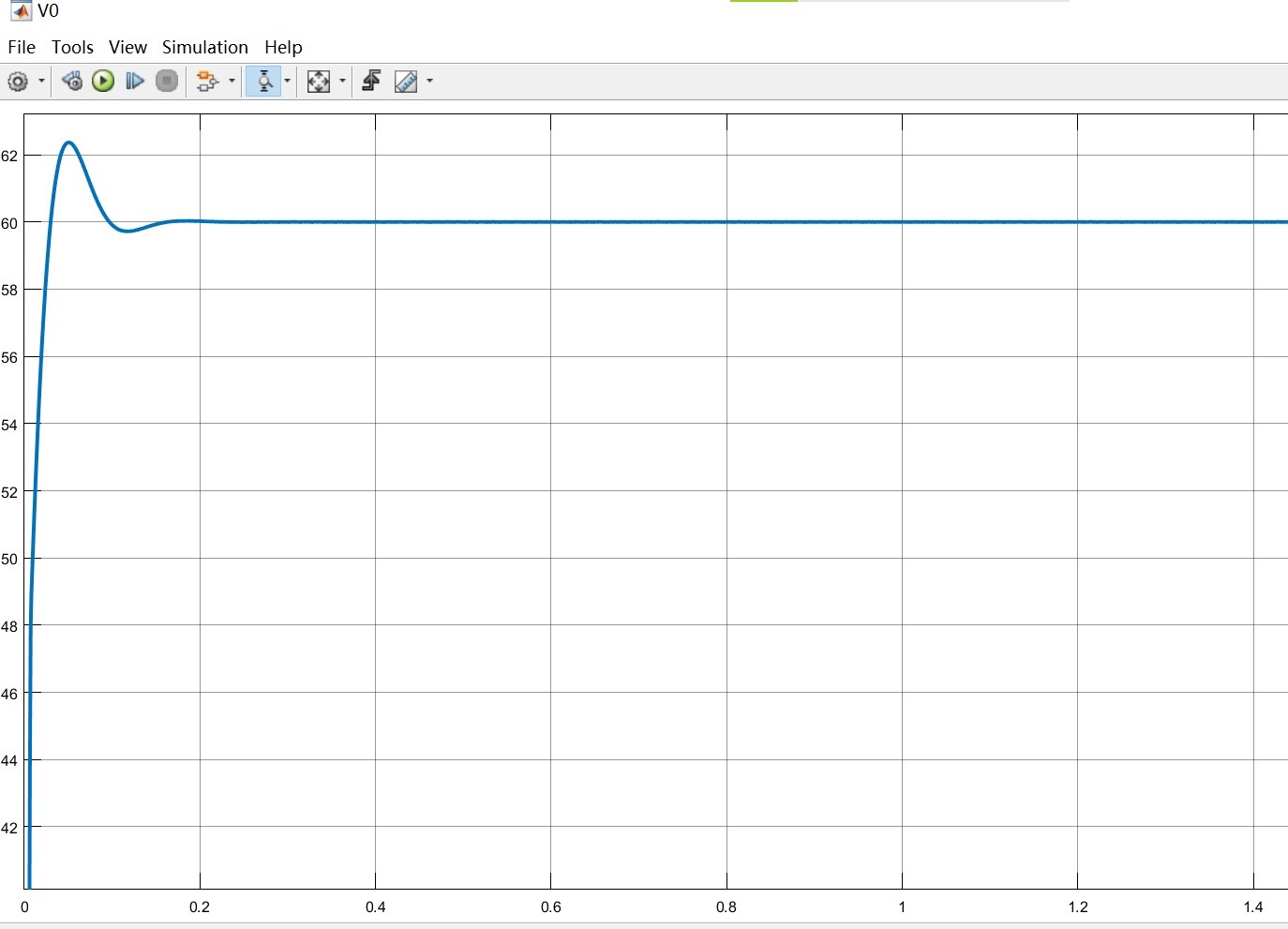

电压外环，内环是基于boost峰值电流控制的闭环设计。 输入24v，输出60v（输出可调）。 可观测输入功率、输出功率。 当改变负载时，输出也能稳定（如第三张图片）。 当占空比D>0.5时，内环不稳定，可以通过MOS管的控制信号看出差异。 仿真采用锯齿波补偿电路。 可指导改变锯齿波的斜率，以方便购买者研究。 文件中附带电流控制的稳定性分析，不稳定的条件及其锯齿波补偿稳定电路控制的稳定性分析，方便购买者更好的学习与研究。 默认发matlab2017a版本。
Boost电路的闭环控制就像给电驴装了双离合变速箱，既要保证速度稳定还得防止发动机爆缸。咱们今天要聊的这套24V转60V可调方案，玩的就是电压外环与电流内环的默契配合，先上个仿真全景图镇楼（此处应有原理图，请自行脑补）。
电压外环就是个操心的管家婆，拿着输出电压当标尺，PI控制器算得比计算器还快：
matlab
% 电压环PI参数
Kp_v = 0.05; % 手调经验值，大了会抖
Ki_v = 2; % 积分别太猛
voltage_loop = pid(Kp_v, Ki_v);这俩参数调起来比煮泡面难十倍，建议先拿电阻负载练手。电流内环才是真正的猛男担当，峰值电流模式控制让电感电流像被驯服的野马。看这段锯齿波生成代码就懂门道了：
matlab
slope = 1.2e6; % 斜率是重点标记！后面要考
t_ramp = 0:1e-9:1e-6;

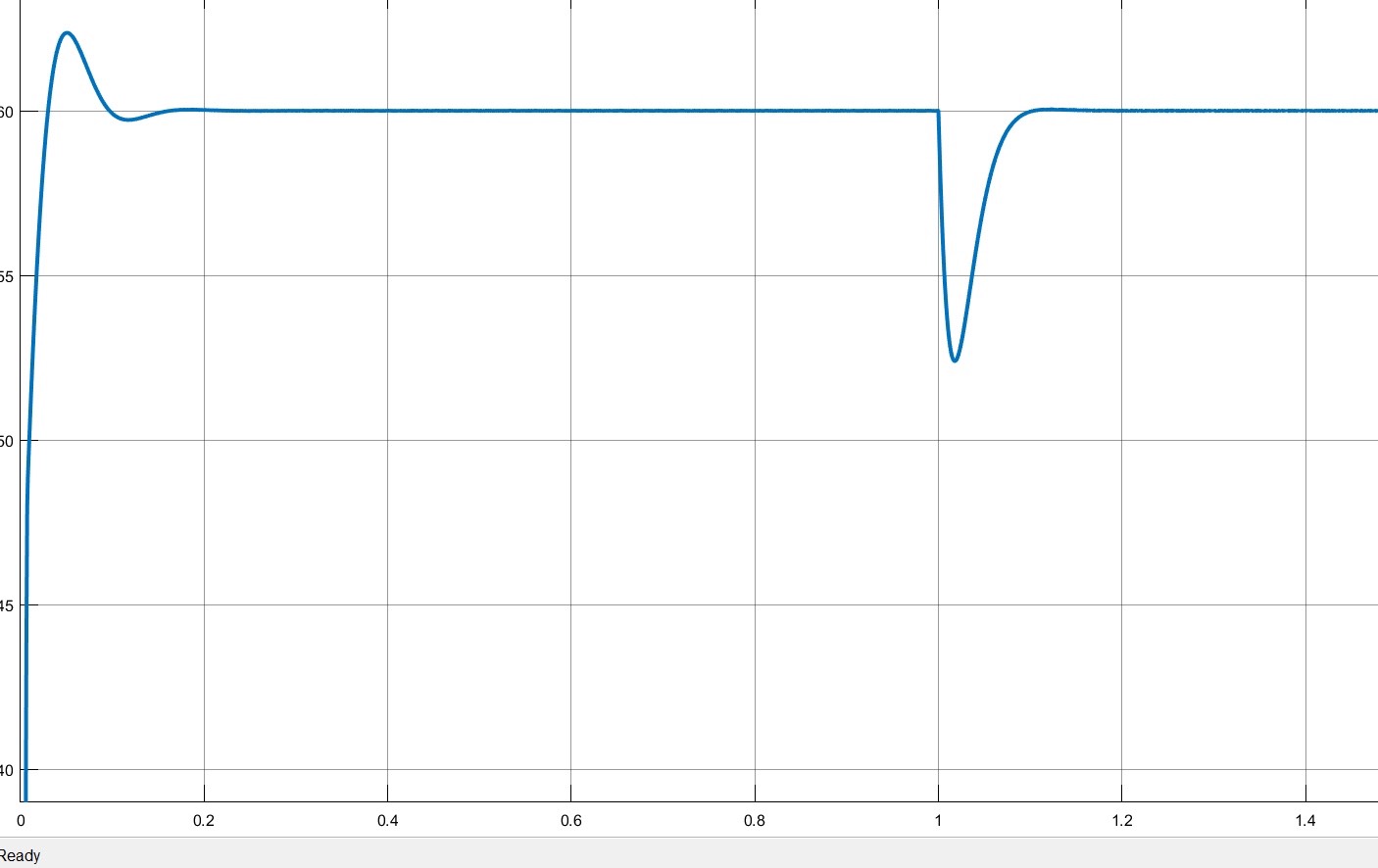

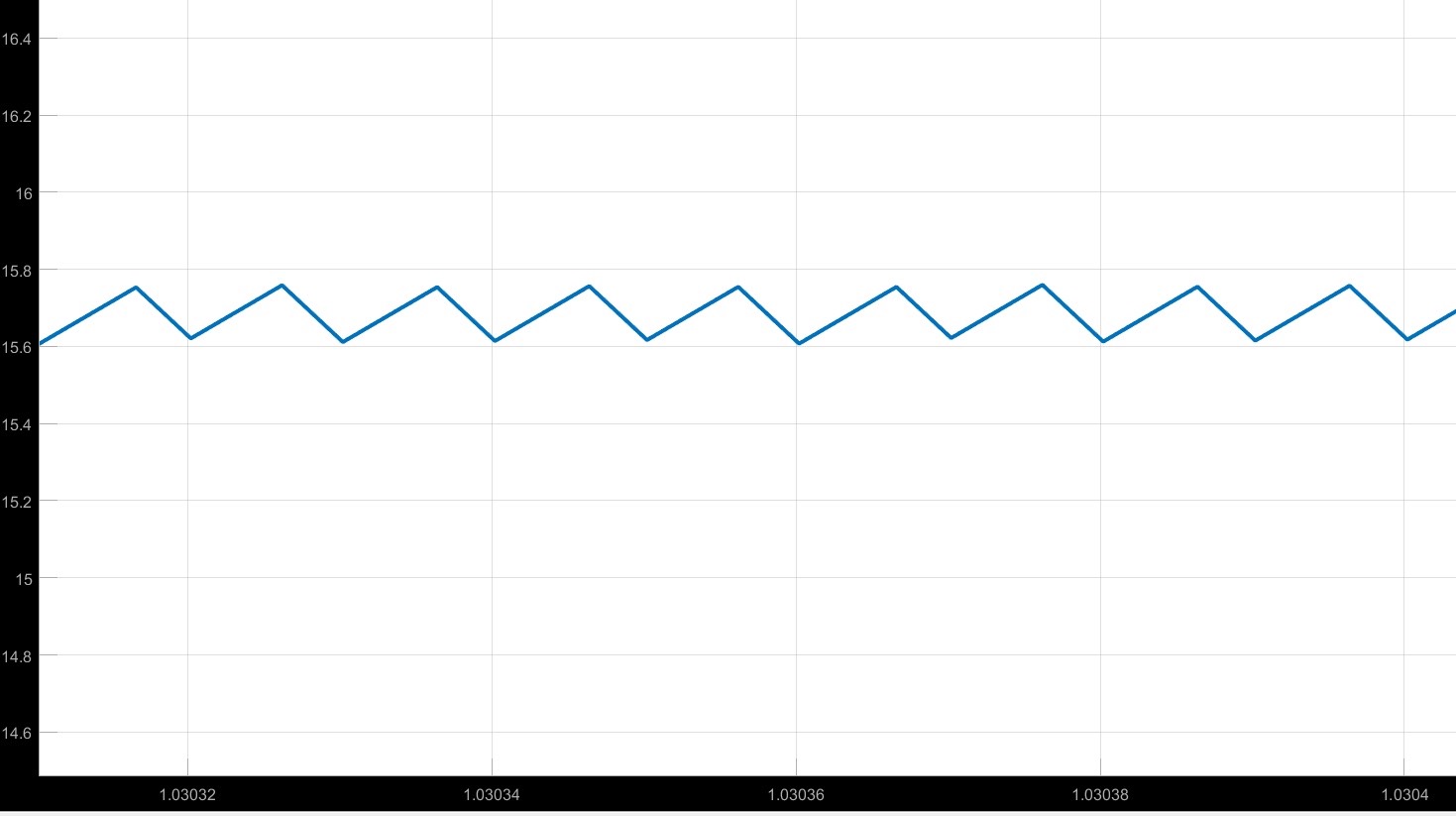

sawtooth = slope * t_ramp; % 这斜率直接决定系统稳定性当负载突然从50Ω切到30Ω时，输出愣是稳如老狗（此处应有波形图）。秘诀就在电流环的快速响应------电感电流上升沿被实时监控，误差超过阈值就立即砍断PWM。
电压外环，内环是基于boost峰值电流控制的闭环设计。 输入24v，输出60v（输出可调）。 可观测输入功率、输出功率。 当改变负载时，输出也能稳定（如第三张图片）。 当占空比D>0.5时，内环不稳定，可以通过MOS管的控制信号看出差异。 仿真采用锯齿波补偿电路。 可指导改变锯齿波的斜率，以方便购买者研究。 文件中附带电流控制的稳定性分析，不稳定的条件及其锯齿波补偿稳定电路控制的稳定性分析，方便购买者更好的学习与研究。 默认发matlab2017a版本。

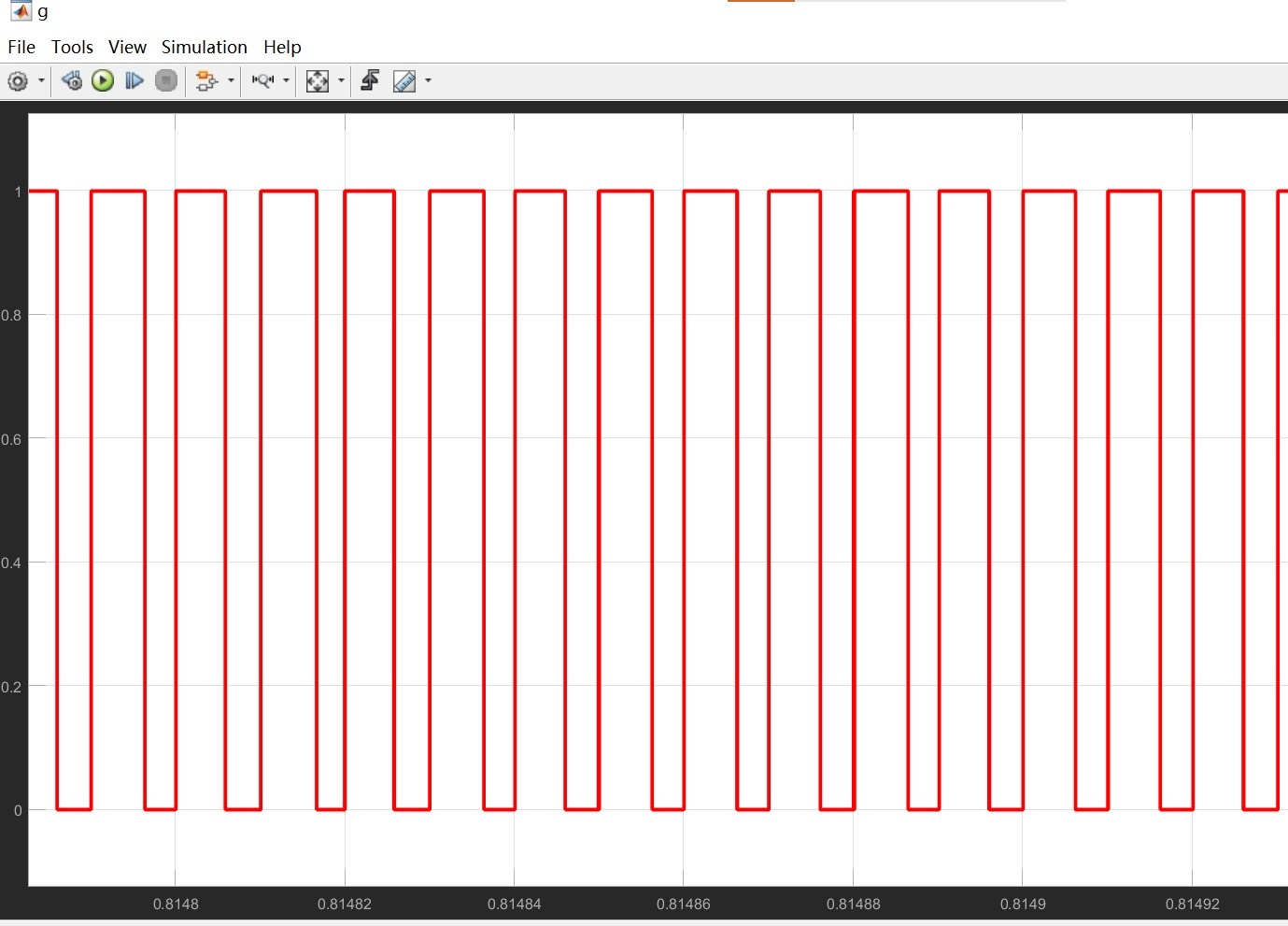

但翻车现场也刺激，当占空比飙到0.55时，MOS管驱动信号开始抽风似的跳变。这时候掏出傅里叶分析工具，能看到明显的次谐波震荡：
matlab
[pxx,f] = pwelch(gate_signal);
plot(f,10*log10(pxx)); % 找1/2开关频率的尖峰问题出在电流采样相位滞后，解决方案藏在锯齿波斜率里。把斜率调高15%，相当于给系统加了个虚拟阻尼：
matlab
slope_new = slope * 1.15; % 斜率补偿稳如狗
recompile_with_new_slope(slope_new); 改完再看波形，MOS管驱动立马从广场舞模式切到阅兵方阵。附带文件里的劳斯判据分析证明，当斜率补偿量满足(slope_comp > Vout/L)时，系统稳得一批。
最后给实操党留个硬核技巧：在MATLAB 2017a里用S-Function搭实时功率监测，比自带的功率测量模块快30%：
matlab
function power_monitor(block)
Vin = block.InputPort(1).Data;
Iin = block.InputPort(2).Data;
block.OutputPort(1).Data = Vin * Iin; % 输入功率直出这套方案实测转换效率92%起跳，负载调整率<0.5%。玩电子的都懂，稳定性和可调性兼得才是真香定律。
