今天我们来聊一个电子仿真中非常实用的工具------PSpice中的模拟行为模型器件，模拟行为模型器件是通过数学函数来直接描述电子器件功能的模块，它不依赖复杂的物理结构，而是用"加法""乘法""增益"等基本运算，组合出我们想要的电信号行为。
这种"用数学表达功能"的思路，让仿真更灵活、更贴近设计意图。下面我们详细介绍一下：
一、了解基础数学模块
| 器件类型 | 功能描述 | 接口形式 |
|---|---|---|
| 常数型 (CONST) | 输出固定电平 | 单输出端 |
| 加法器型 (ADD) | 两输入相加 | IN1, IN2, OUT |
| 减法器型 (SUB) | 两输入相减 | IN1, IN2, OUT |
| 乘法器型 (MULT) | 两输入相乘 | IN1, IN2, OUT |
| 增益型 (GAIN) | 信号放大 | IN, OUT |
这五大器件就像数学运算的实体化，让你能够直观地"搭建"信号。
二、搭建ABM信号
-
打开PSpice的元件库，添加 Analog.olb 库文件。
-
在Part Browser中直接搜索器件名称（如CONST、ADD），将它们拖入电路图。
-
连接并配置模块，例如，要生成"延迟后阶跃"的信号，可以用：一个常数源（提供零电平），一个受控脉冲源，通过加法器组合。
图1 搭建ABM信号
三、设置并运行仿真
-
点击Edit Simulation Profile，设置时域仿真参数（例如：Run To Time = 5ms，Maximum Step Size = 10µs）。
-
运行PSpice后，可点击 Enable Bias Voltage Display 图标，实时查看电压变化过程，直观理解信号如何一步步生成。

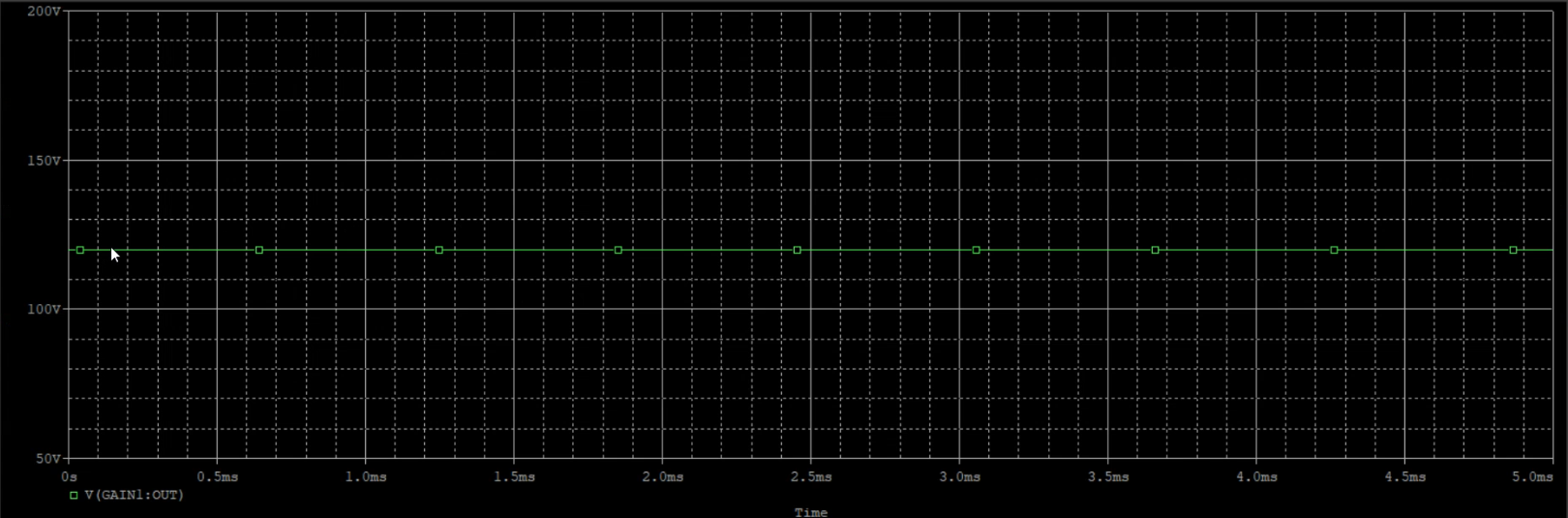

图2 仿真波形
ABM库中还有更多基于数学表达式的符号等待探索，从简单的运算到复杂的函数，满足各种仿真需求，希望这篇介绍能帮助你打开信号建模的新思路。
