光储一体机仿真模型搭建之旅

光储一体机仿真模型，光伏与储能在直流侧耦合，采用boost电路加NPC电路，基于MATLAB/Simulink建模仿真。闭环控制仿真模型，可以进行功率调度和充放电控制。仿真模型使用MATLAB 2017b搭建

在能源领域，光储一体机的应用愈发广泛，它将光伏与储能在直流侧耦合，实现了更高效的能源管理。今天就来聊聊基于MATLAB/Simulink搭建光储一体机仿真模型的那些事儿。

电路架构选择

我们采用的是boost电路加NPC电路的组合。Boost电路在光储系统中起着关键作用，它能将光伏电池输出的不稳定电压进行升压，以满足后续电路或负载的需求。比如在光伏输出电压较低时，通过Boost电路可以将电压提升到合适的值。

下面简单写一段Boost电路在MATLAB/Simulink中的代码示例（这里以简单的数学模型示意）：

matlab 复制代码

% 定义参数
Vin = 20; % 输入电压
D = 0.6; % 占空比
% Boost电路输出电压计算
Vout = Vin / (1 - D);
disp(['Boost电路输出电压为：', num2str(Vout)]);

代码分析：这段代码首先定义了输入电压 Vin 和占空比 D，然后依据Boost电路的基本原理公式 Vout = Vin / (1 - D) 计算出输出电压，并将结果显示出来。占空比的调整会直接影响输出电压大小，这在实际的仿真模型中可以通过控制模块进行动态调整。

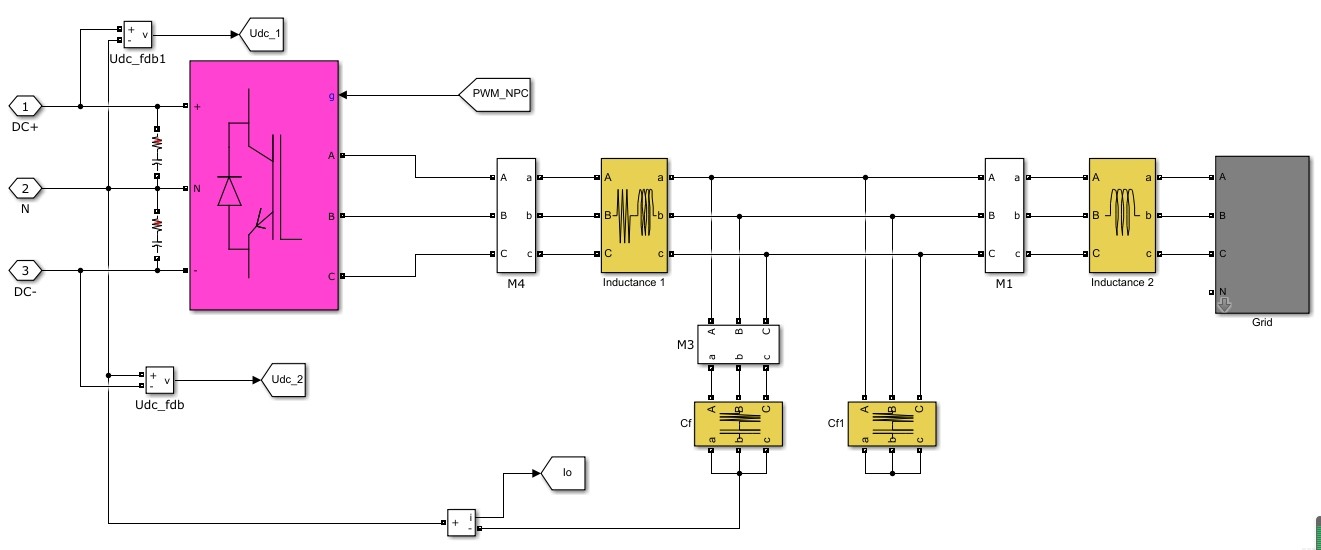

而NPC（Neutral Point Clamped）电路，作为一种多电平逆变器拓扑，能够有效降低输出电压的谐波含量，提高电能质量。在光储一体机中，它负责将直流侧的电能逆变成交流电能输送到电网或供给交流负载。

基于MATLAB/Simulink建模仿真

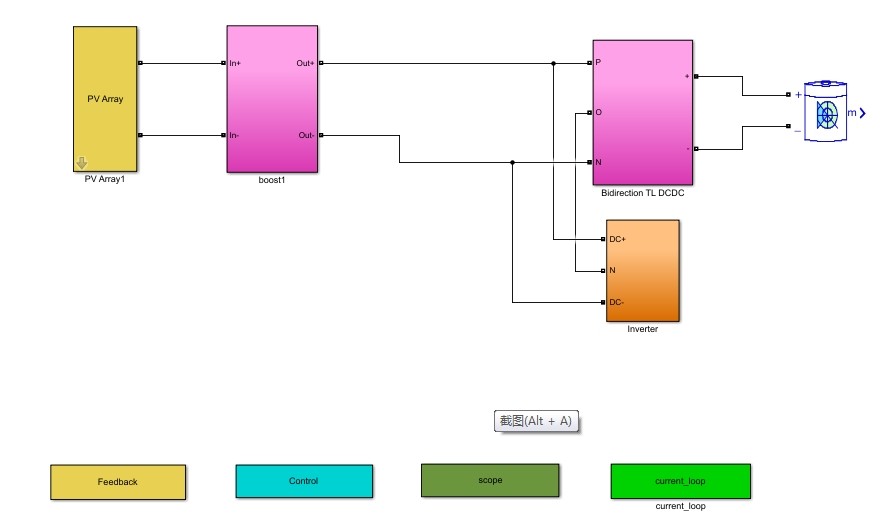

整个仿真模型是基于MATLAB 2017b搭建的。打开MATLAB 2017b，进入Simulink界面，就可以开始我们的建模之旅啦。先在模型库中找到所需的模块，比如电源模块库中的光伏电池模块来模拟光伏部分，储能模块库中的电池模型来代表储能部分。将Boost电路和NPC电路对应的模块按照设计好的架构连接起来。

闭环控制与功能实现

这个仿真模型是闭环控制的，它具备功率调度和充放电控制的强大功能。功率调度可以根据不同的场景需求，合理分配光伏产生的电能以及储能系统的充放电功率。

比如实现一个简单的功率调度逻辑代码：

matlab 复制代码

% 假设光伏功率和负载功率已知
P_pv = 1000; % 光伏功率
P_load = 800; % 负载功率
if P_pv > P_load
    P_charge = P_pv - P_load;
    % 这里可以添加控制储能充电的逻辑
    disp(['剩余功率为', num2str(P_charge), '，用于储能充电']);
else
    P_discharge = P_load - P_pv;
    % 这里可以添加控制储能放电的逻辑
    disp(['不足功率为', num2str(P_discharge), '，由储能放电补充']);
end

代码分析：这段代码先假设了已知的光伏功率 Ppv**和负载功率 P load，然后通过比较两者大小来决定储能系统是充电还是放电。如果光伏功率大于负载功率，就计算出剩余功率用于储能充电；反之，则计算出不足功率由储能放电补充。在实际仿真模型中，这部分逻辑会与各个电路模块以及控制模块紧密结合，实现精确的功率调度。

充放电控制则根据系统的状态以及功率调度的指令，精准控制储能系统的充放电过程，确保系统稳定运行。

通过这样一步步搭建起来的光储一体机仿真模型，能够帮助我们深入研究光储系统的运行特性，为实际的工程应用提供有力的理论支持和技术参考。希望大家也能在MATLAB/Simulink中搭建出属于自己的光储一体机仿真模型，探索更多能源领域的奥秘！
