51单片机入门(八)

目录:

1.串口通信

2.串口向电脑发送数据&电脑通过串口控制LED

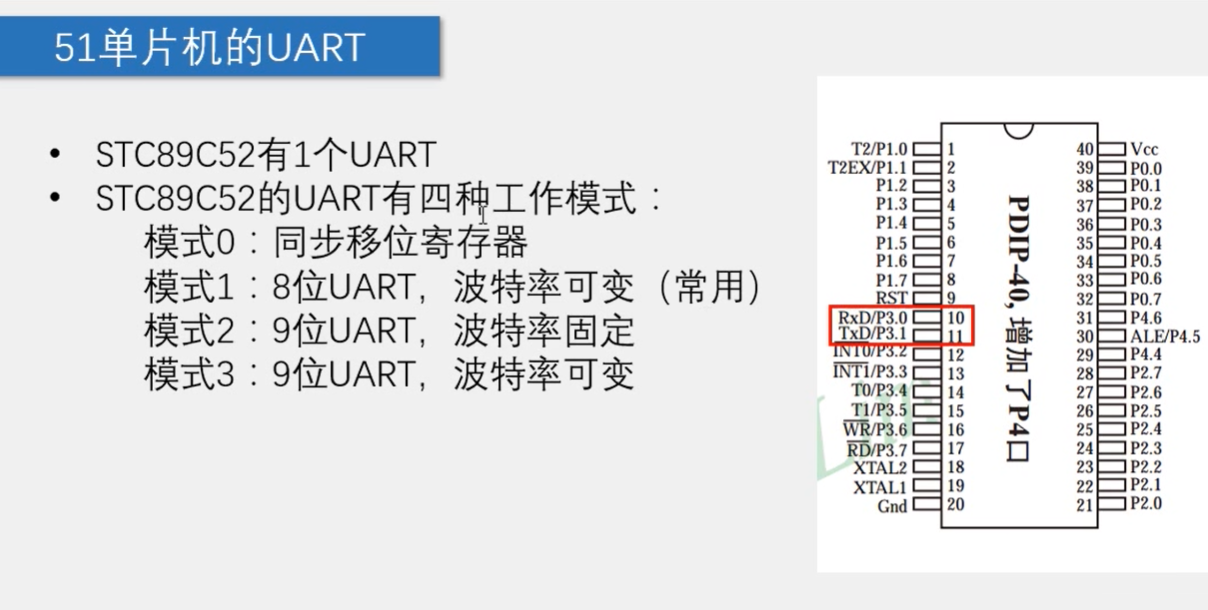

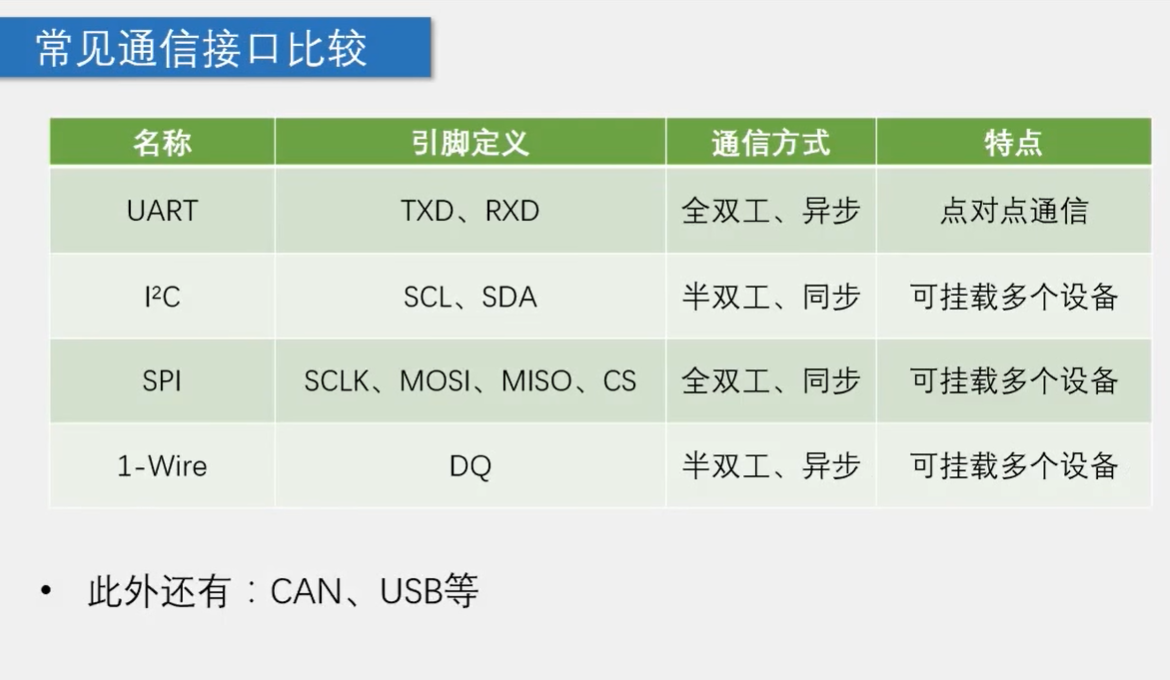

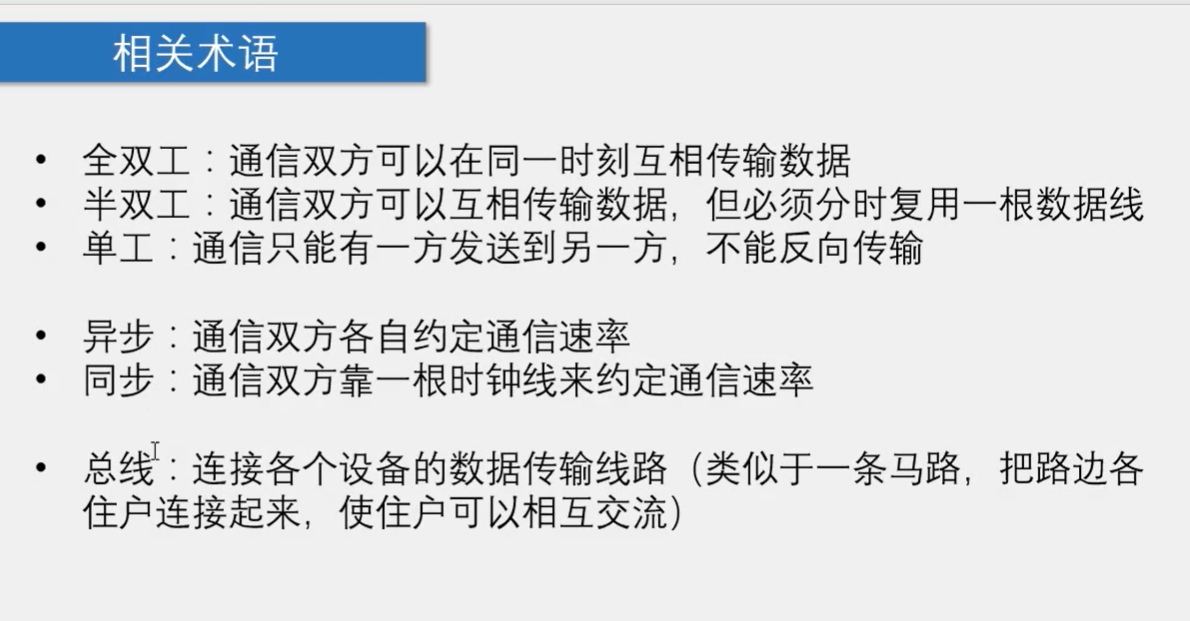

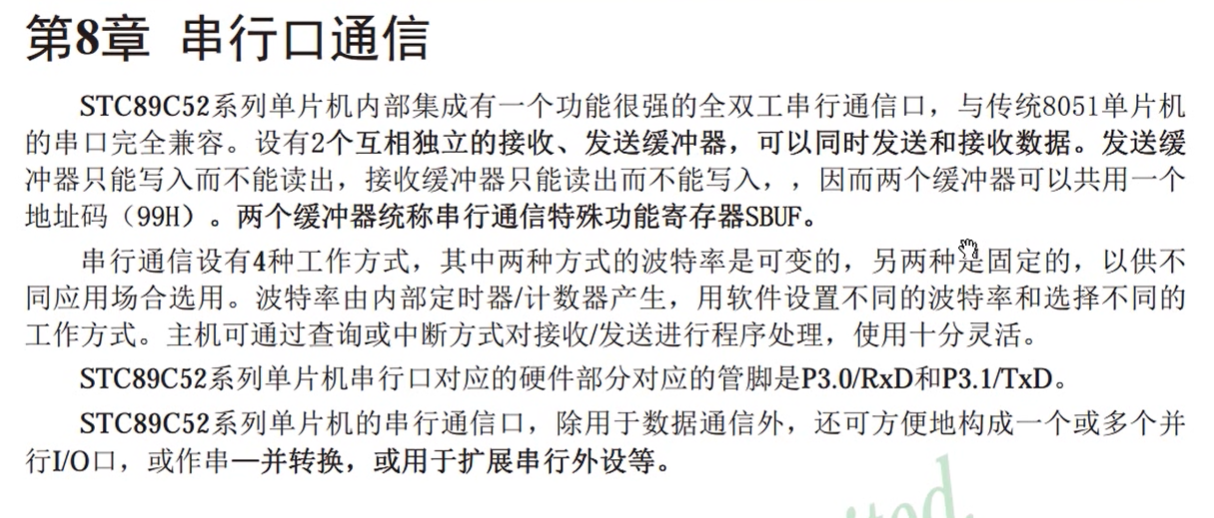

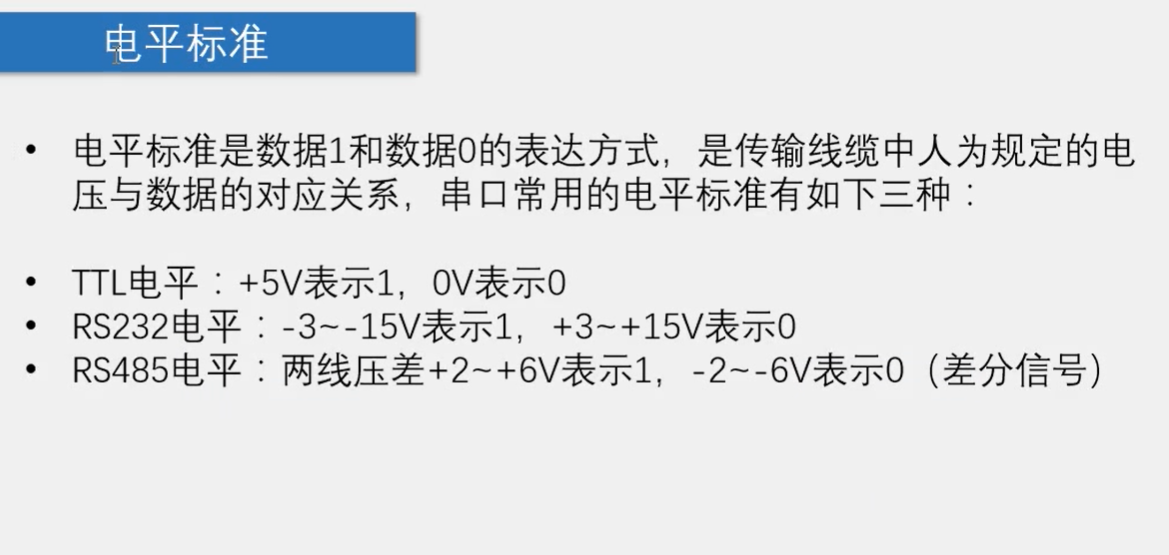

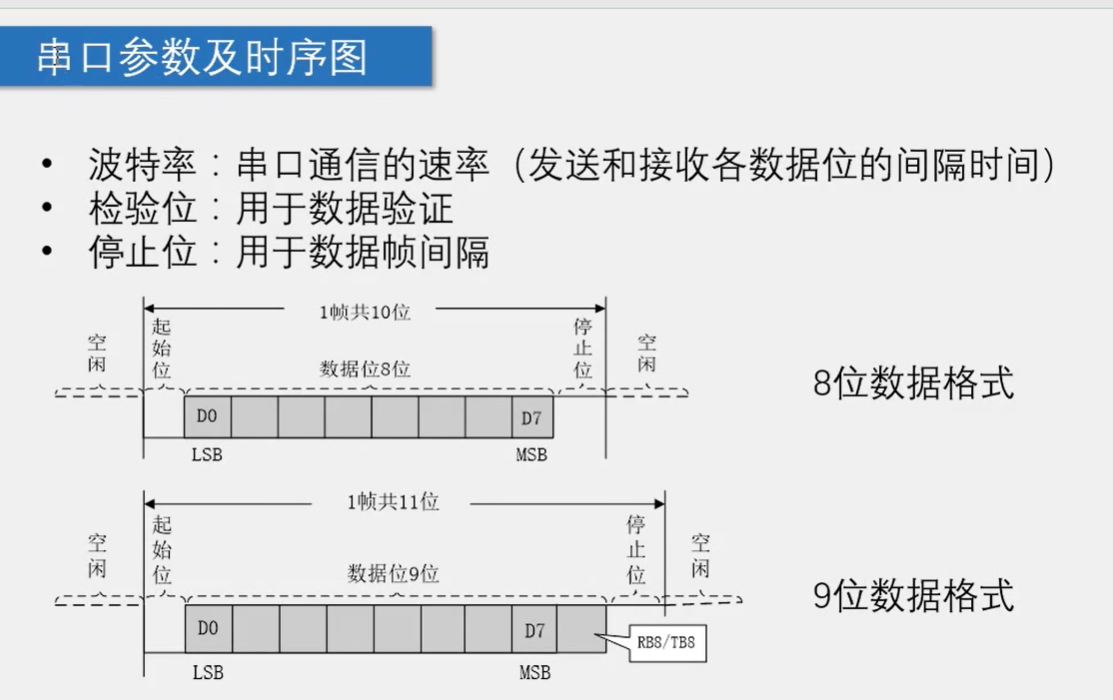

1.串口通信

2.串口向电脑发送数据&电脑通过串口控制LED

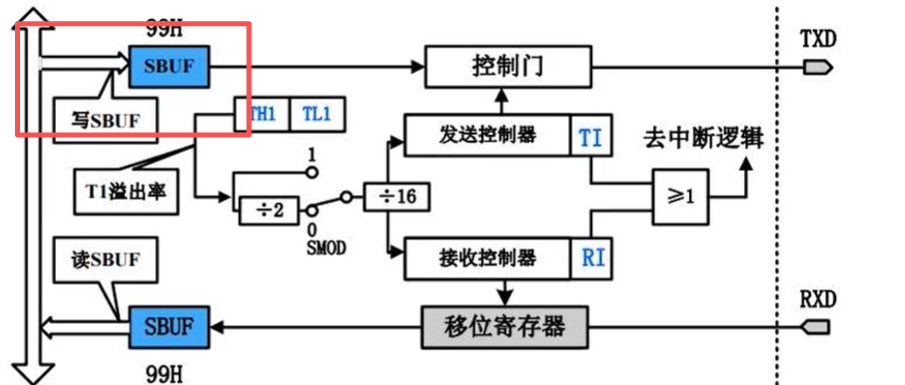

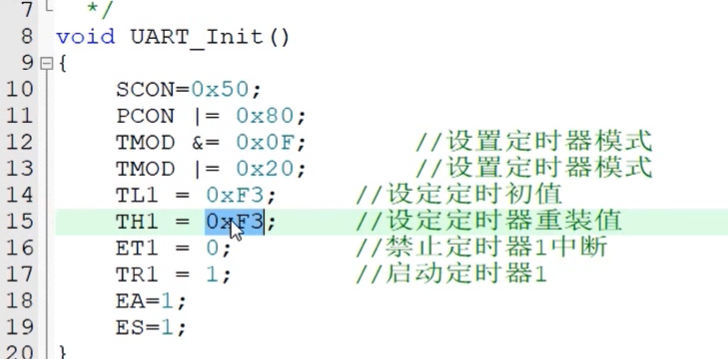

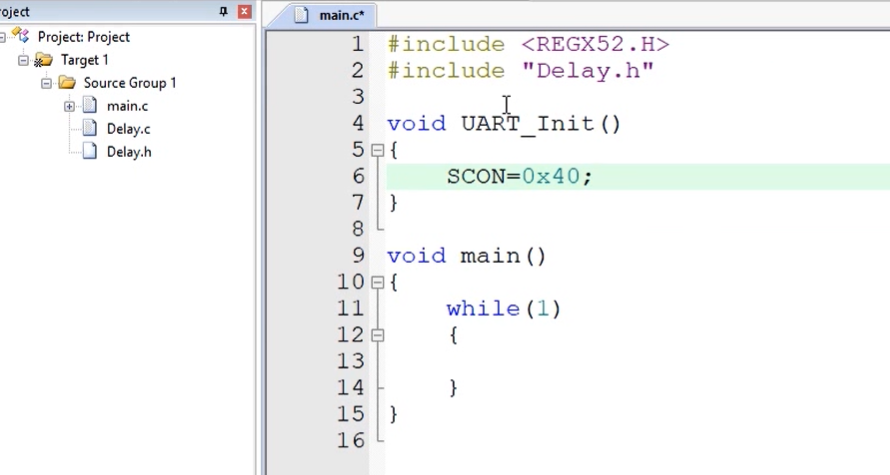

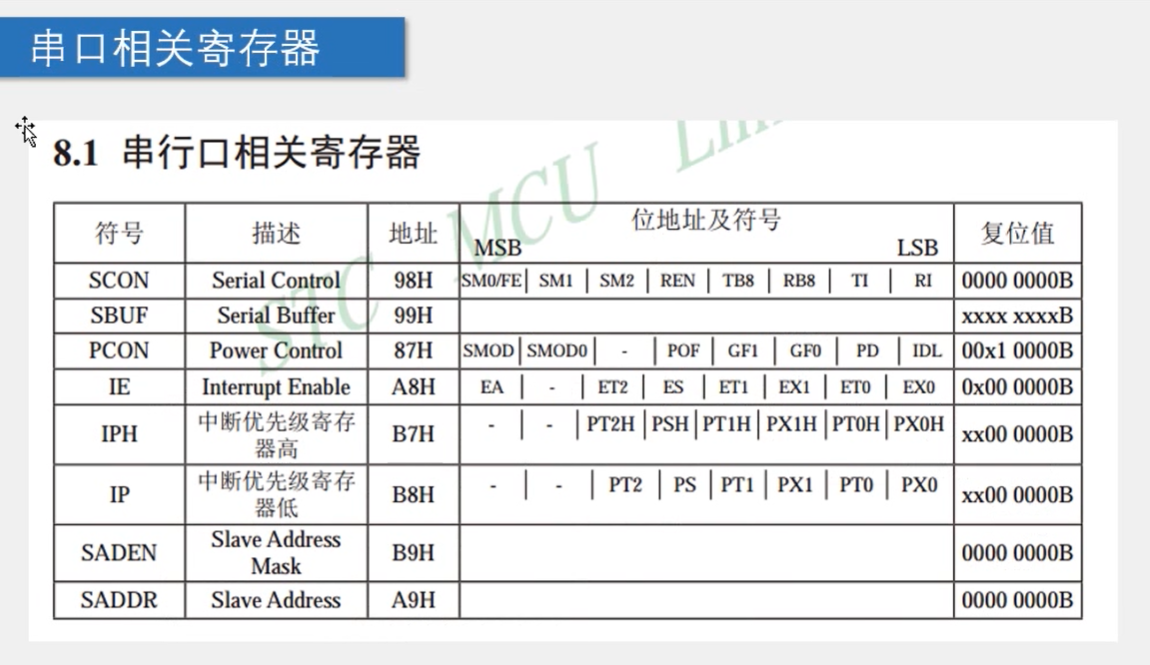

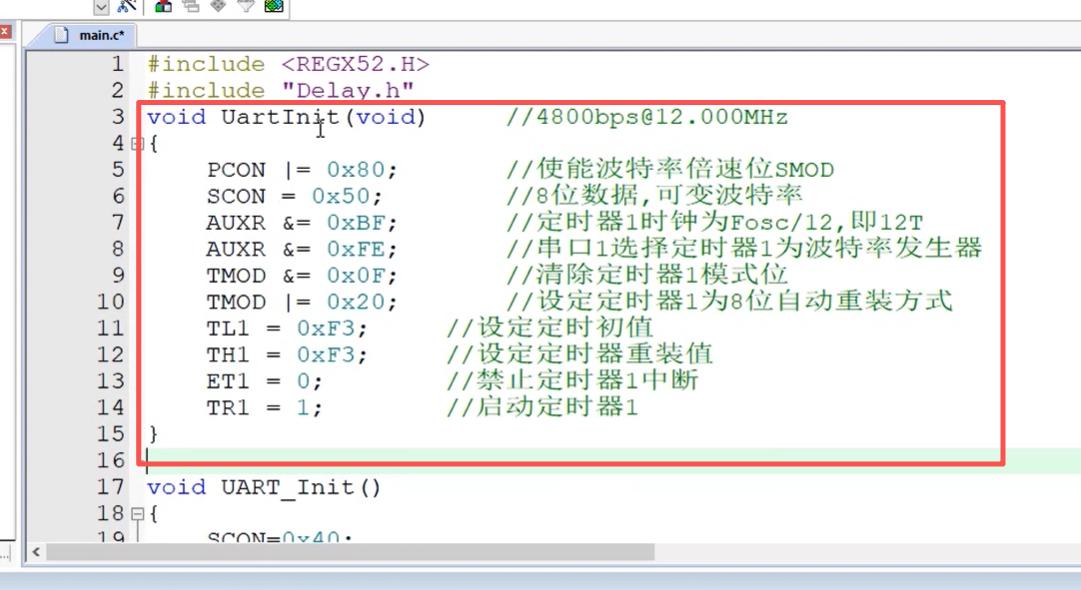

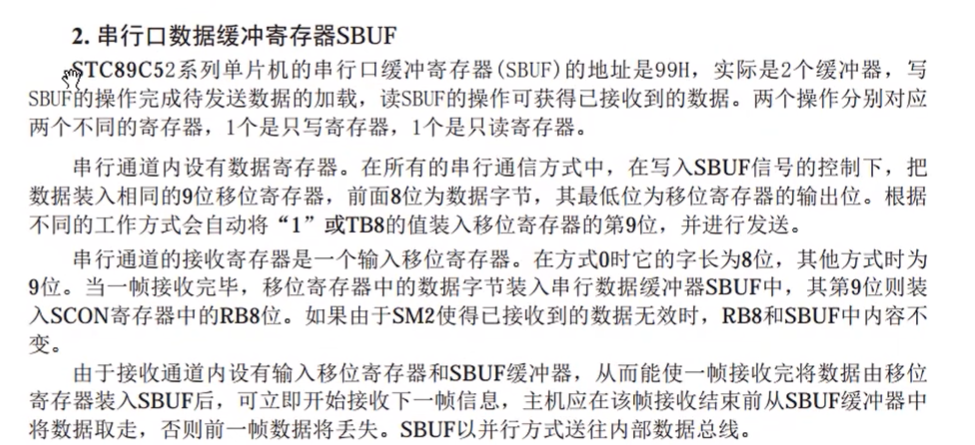

这个初始化不需要配置,发送的时候写进去,接受的时候从这里读

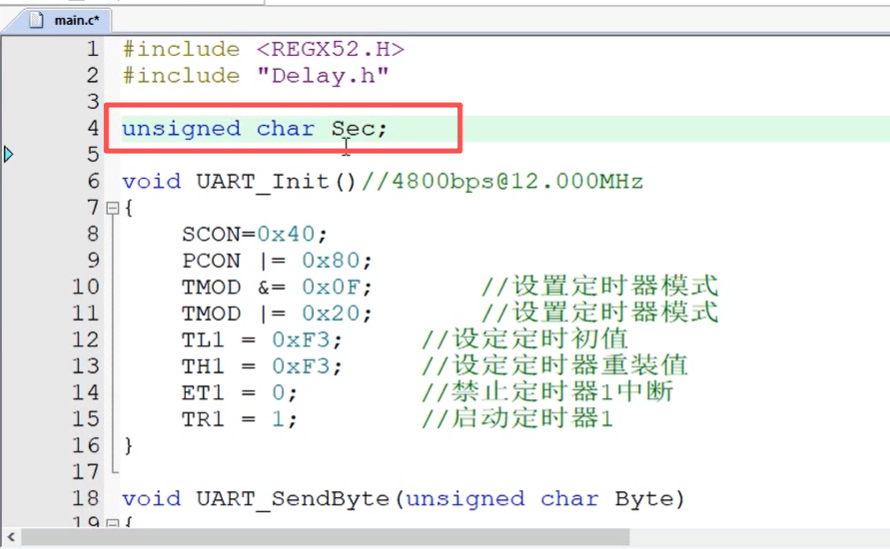

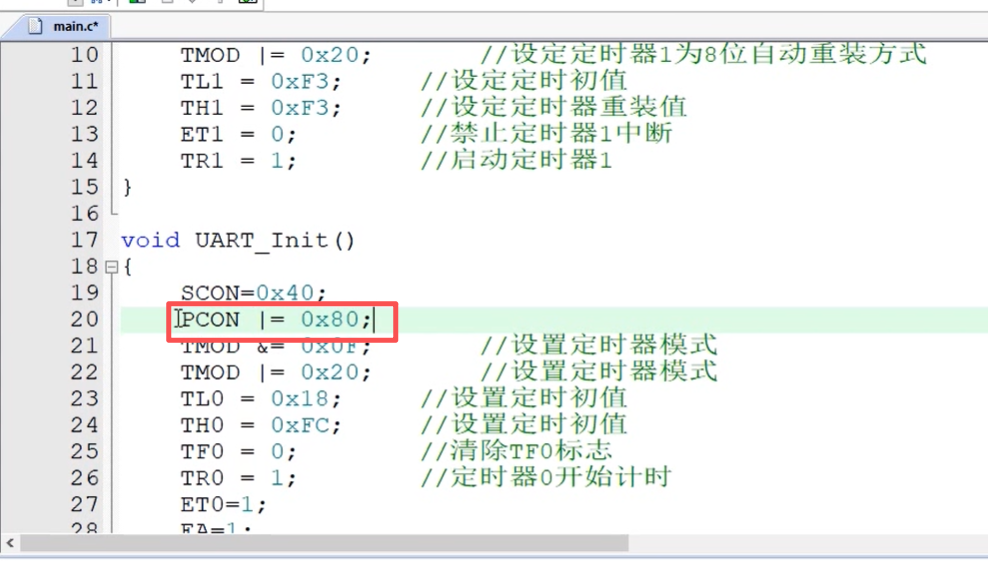

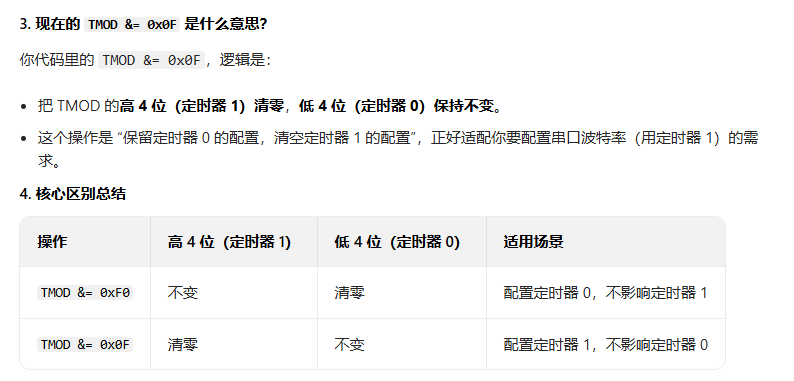

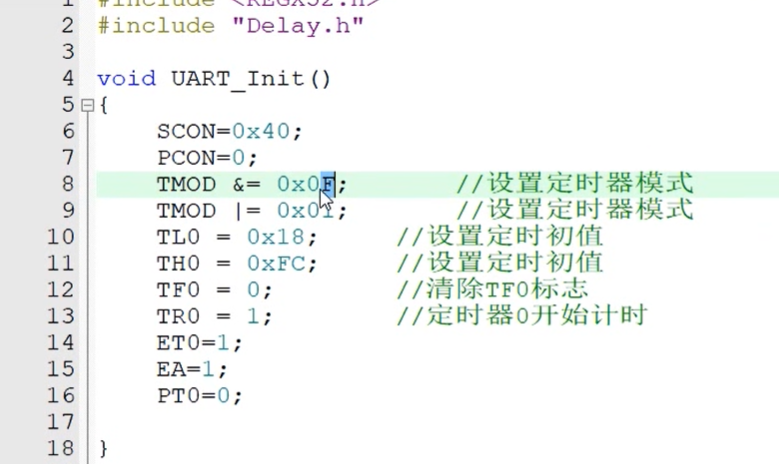

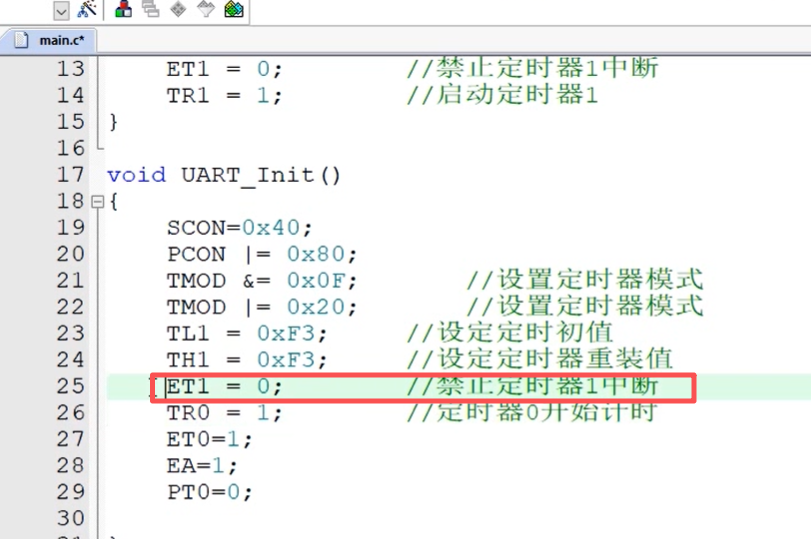

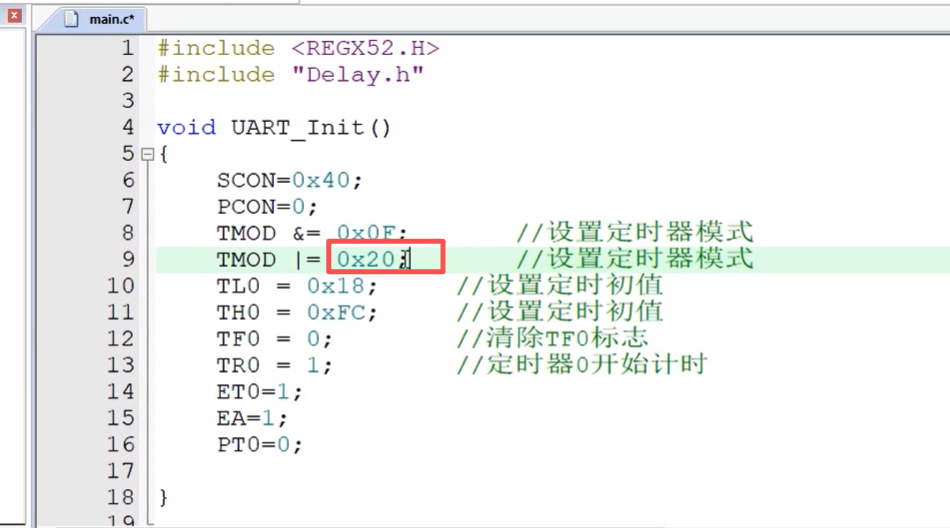

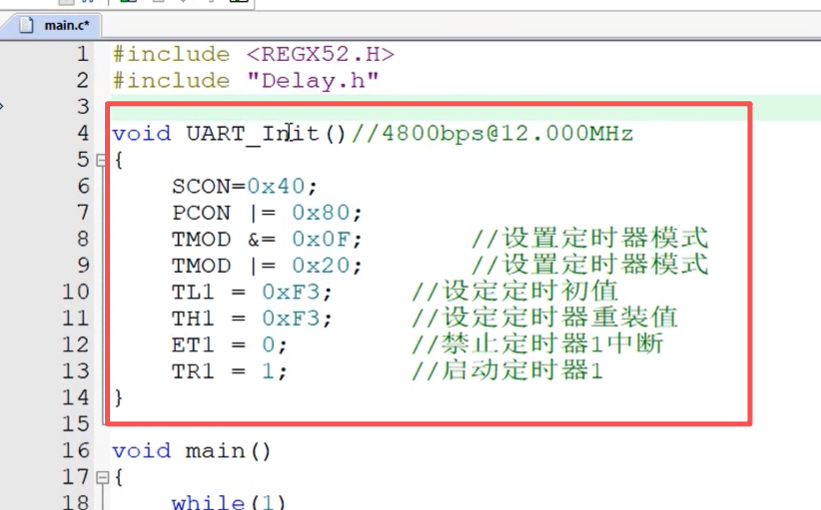

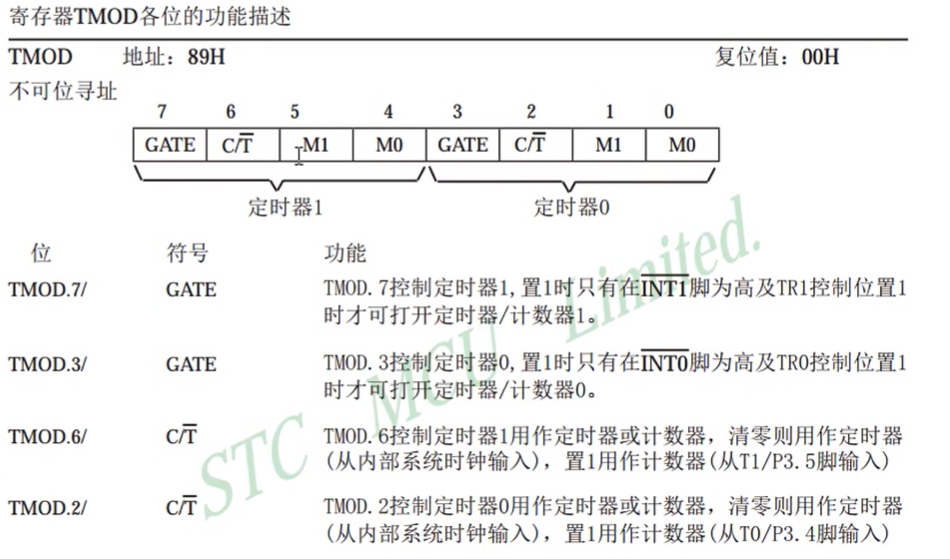

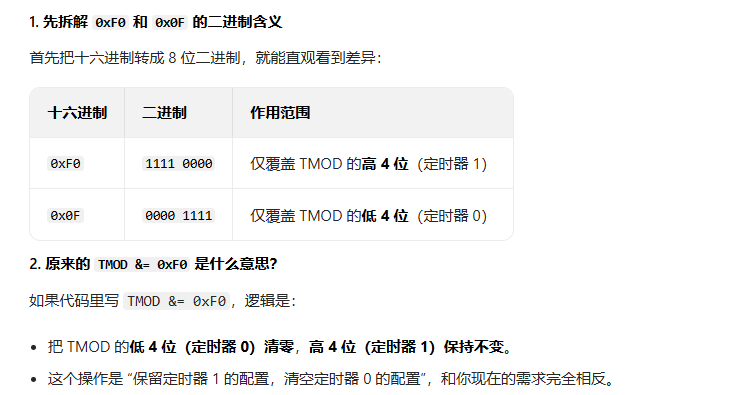

配置的是定时器1,串口只能用定时器1,上面之前配置的是定时器0,

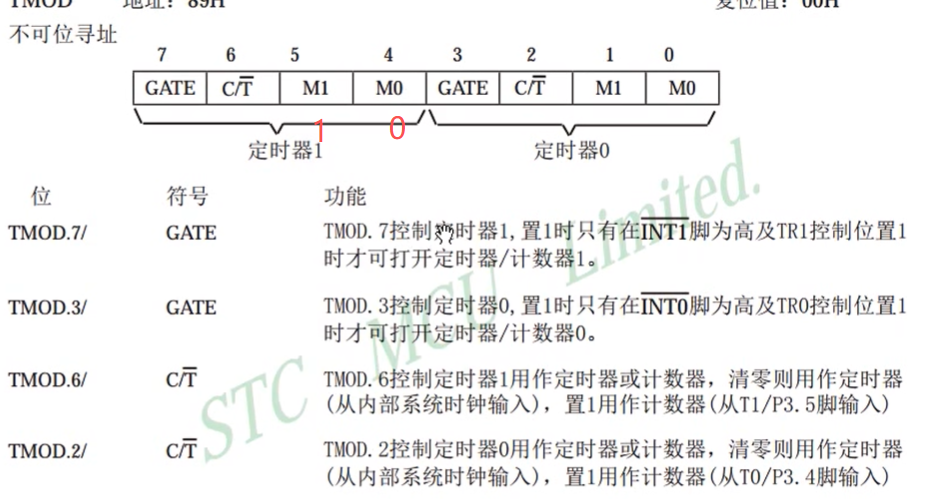

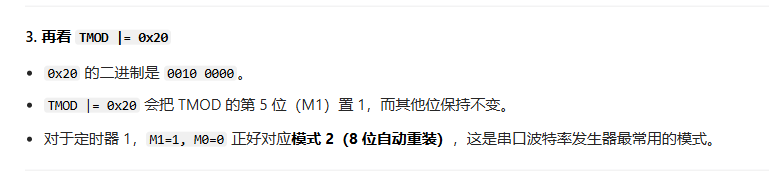

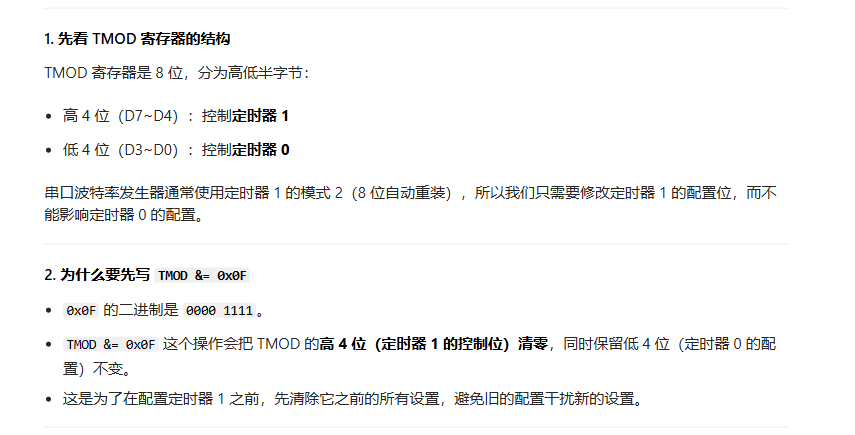

这里定时器配置8为自动重装,之前配置的16位,进入中断的时候把计时器赋初值

串口中使用双8位,把寄存器分开,一位中断,另以为自动重装

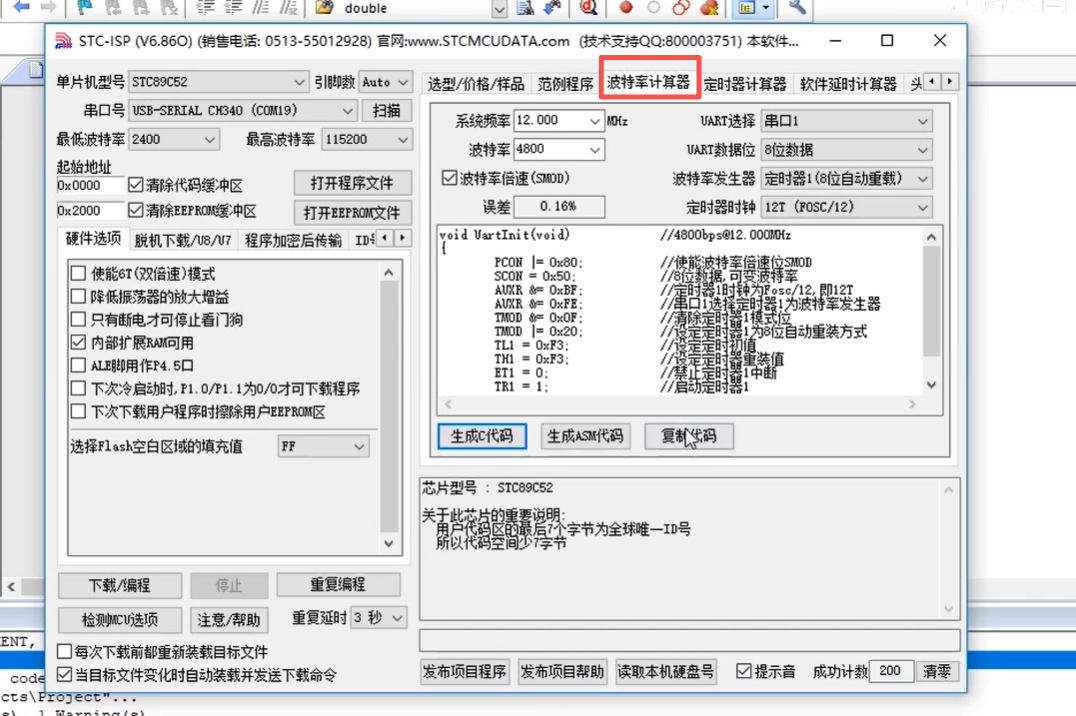

可以自动生成波特率:

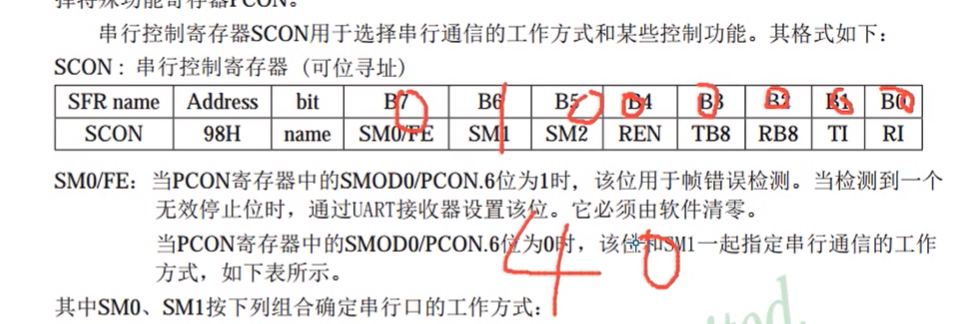

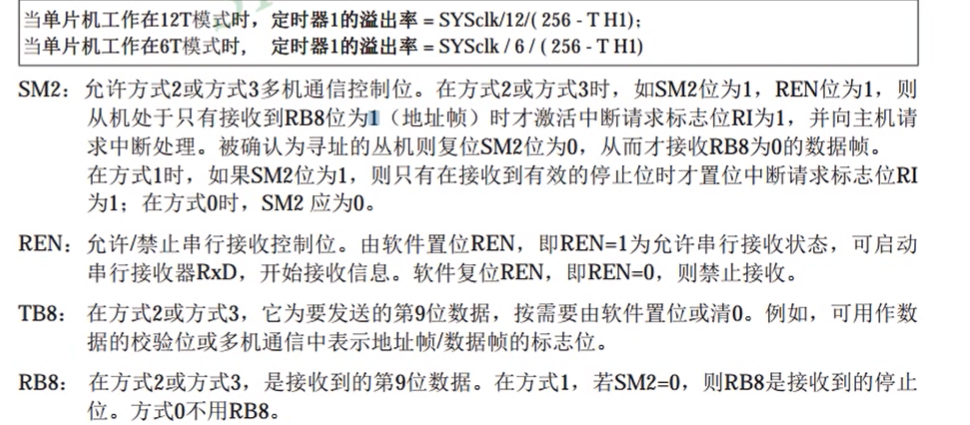

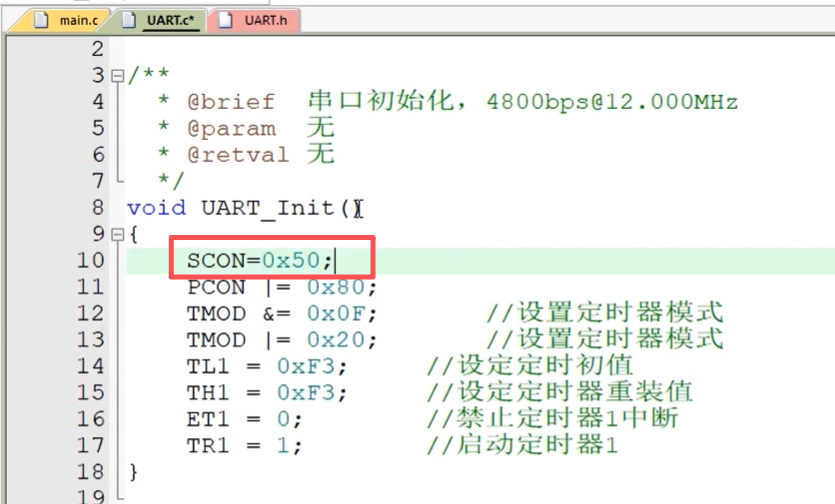

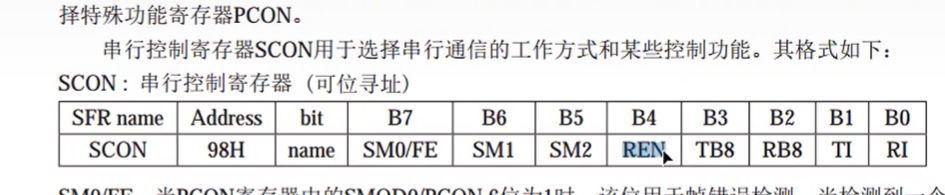

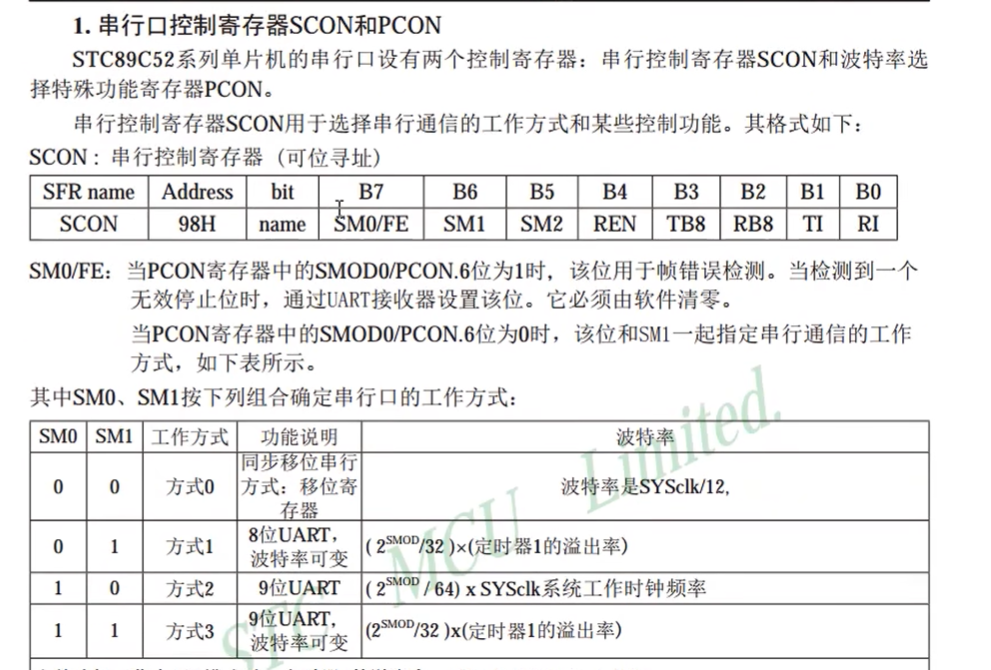

0x50:SCON有一位是REN,50是接受使能,40 :接受不使能

不需要中断,只需要中断的溢出的波特率发生器,不用开中断了,只要有溢出,就会发生波特率

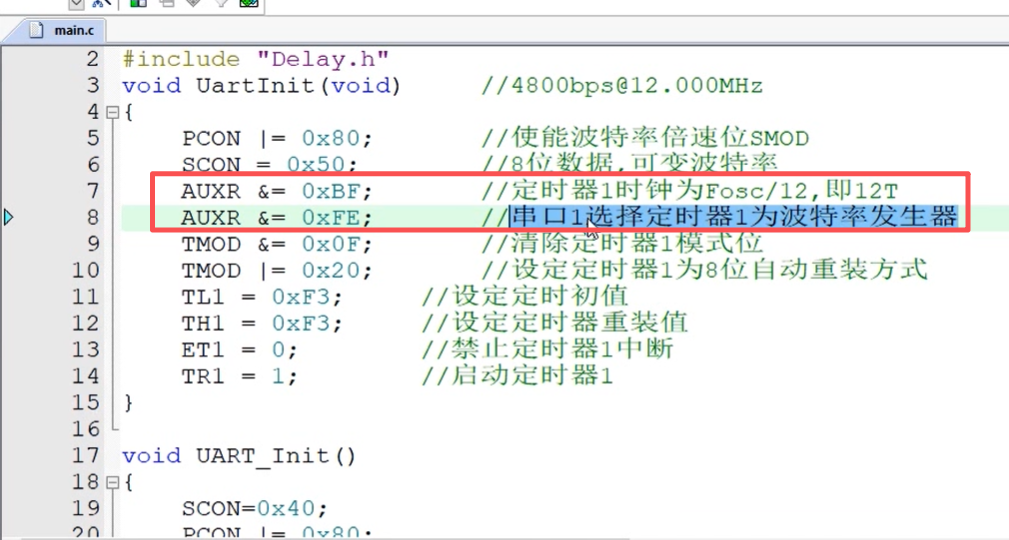

这两个是高系列的单片机,可以删除,可选的,

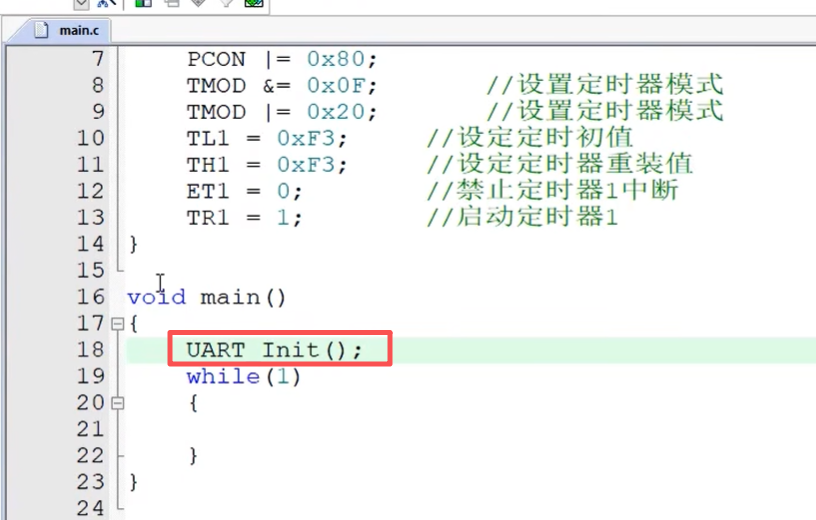

删除生成的留下自己配置的,串口就配置好了,定时器也配置好了

发送:

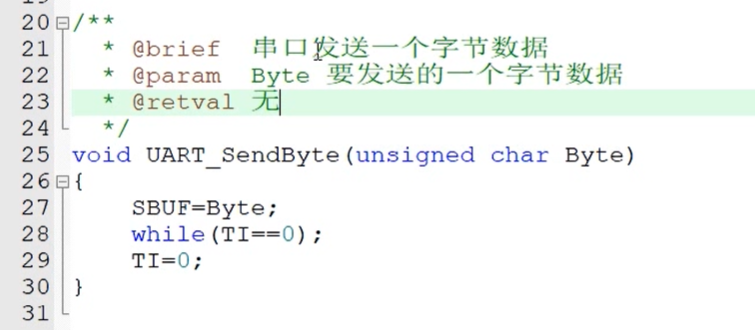

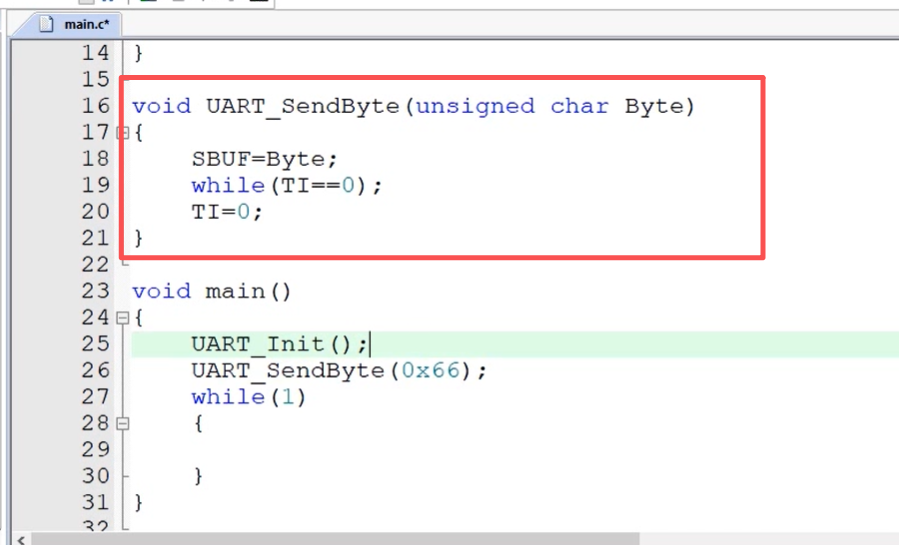

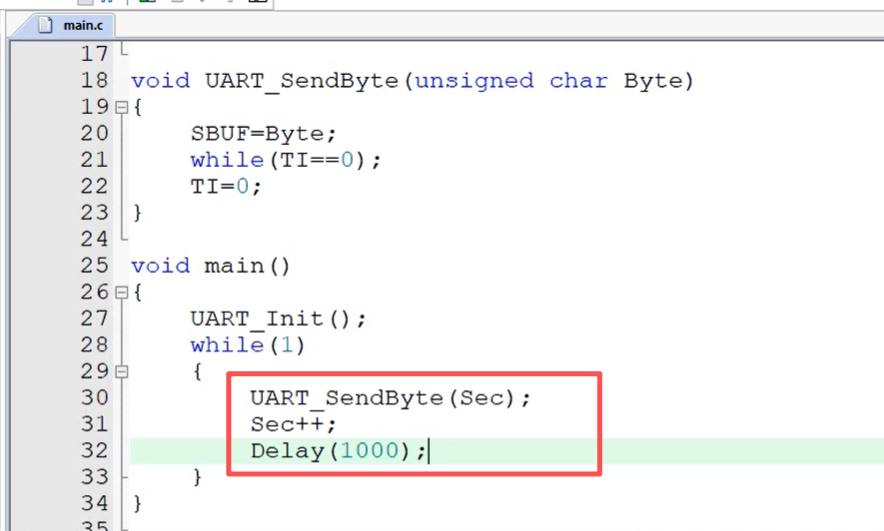

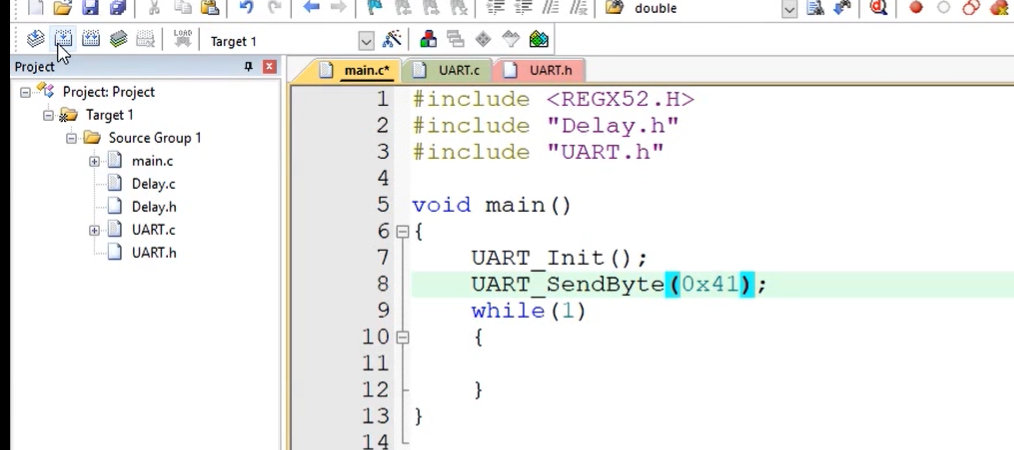

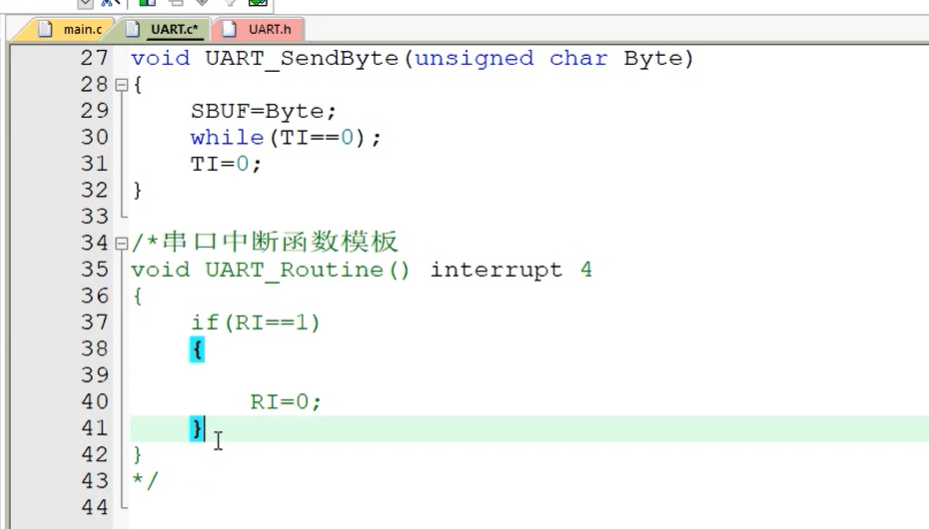

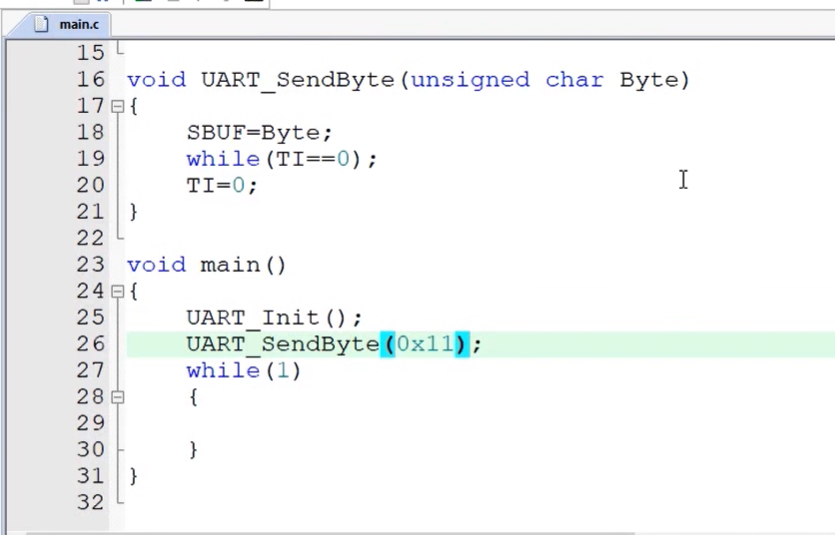

发送函数:

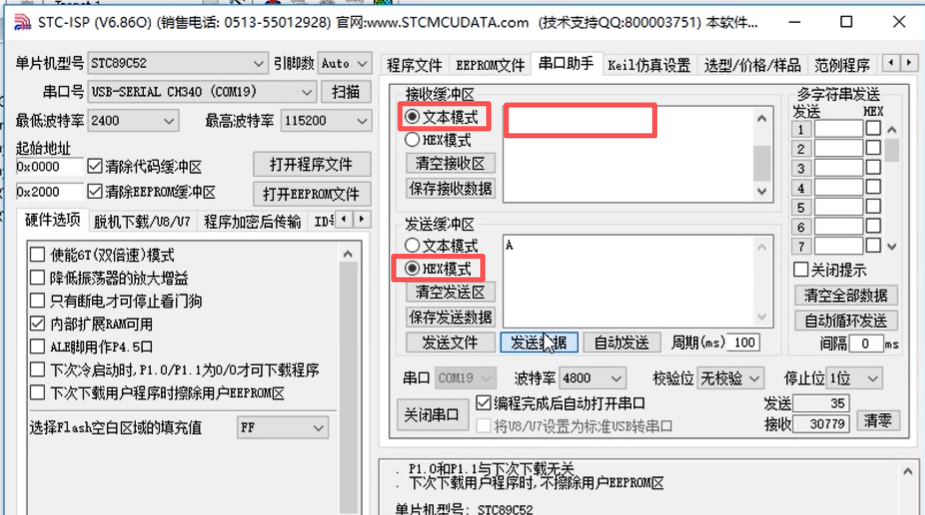

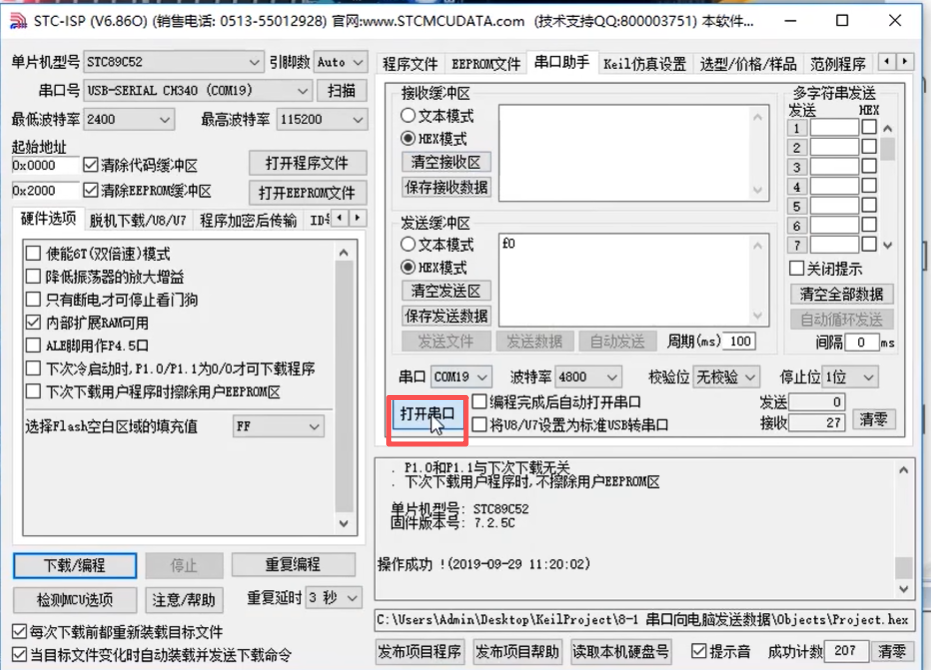

波特率要对应4800,不然会出错

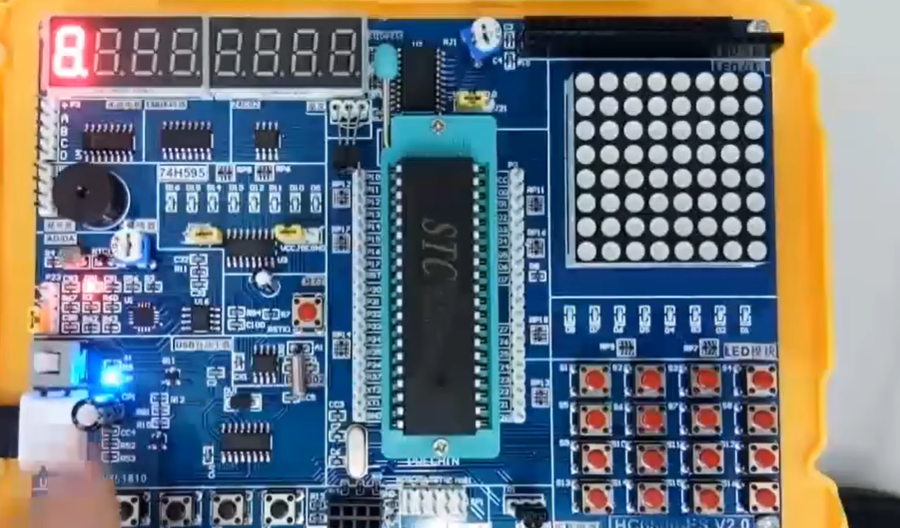

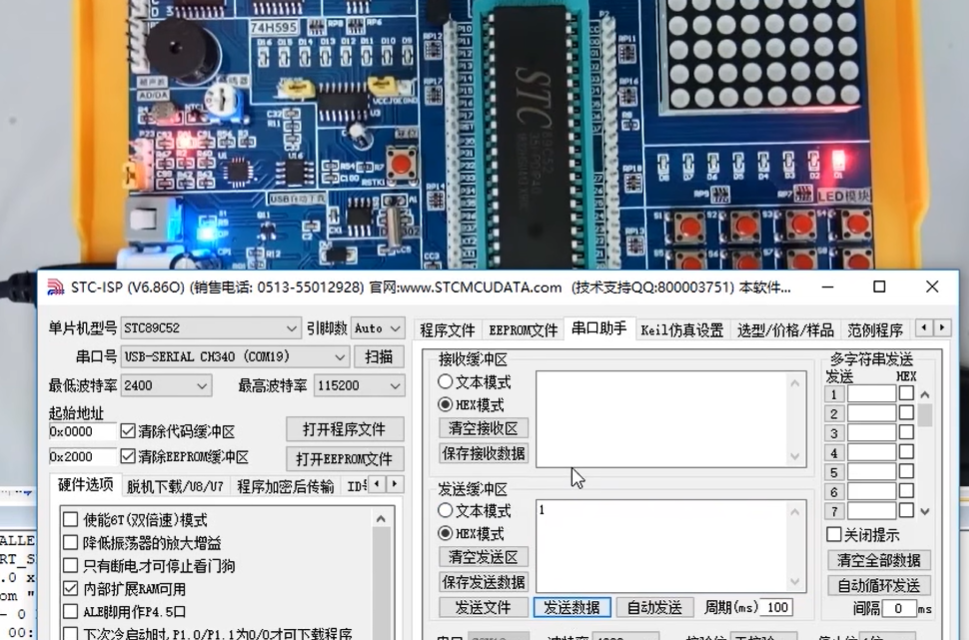

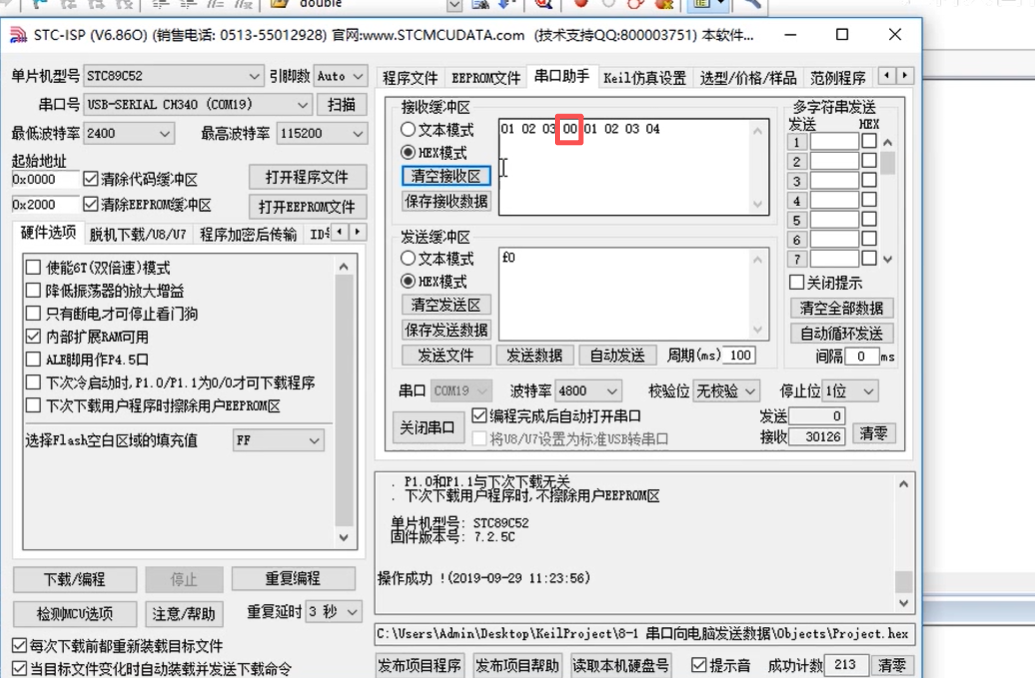

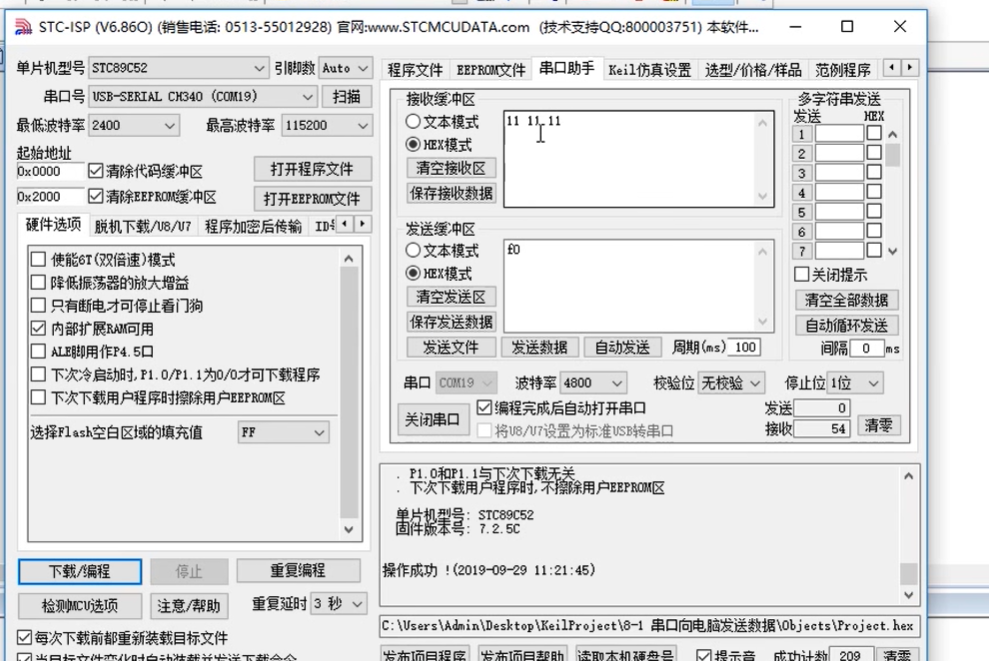

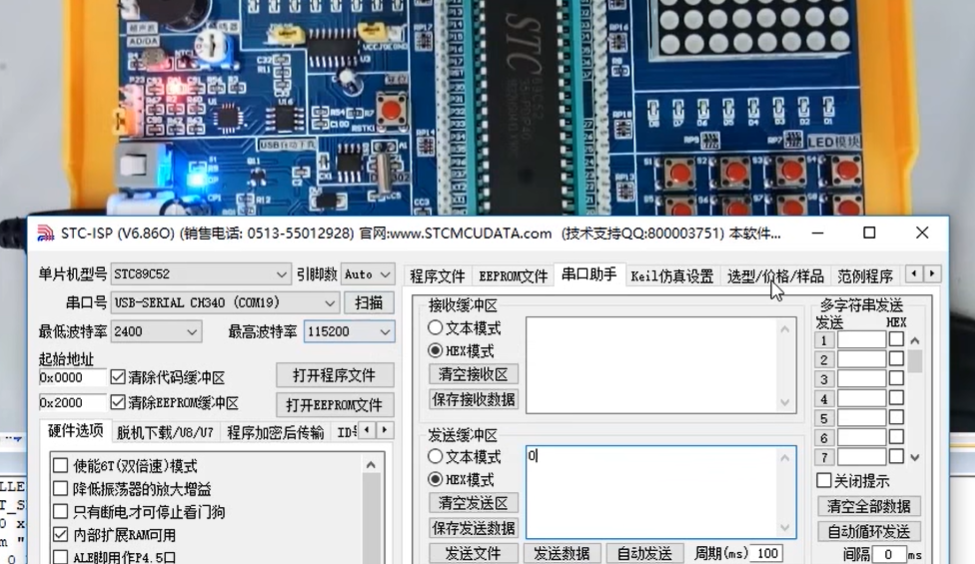

点下复位:

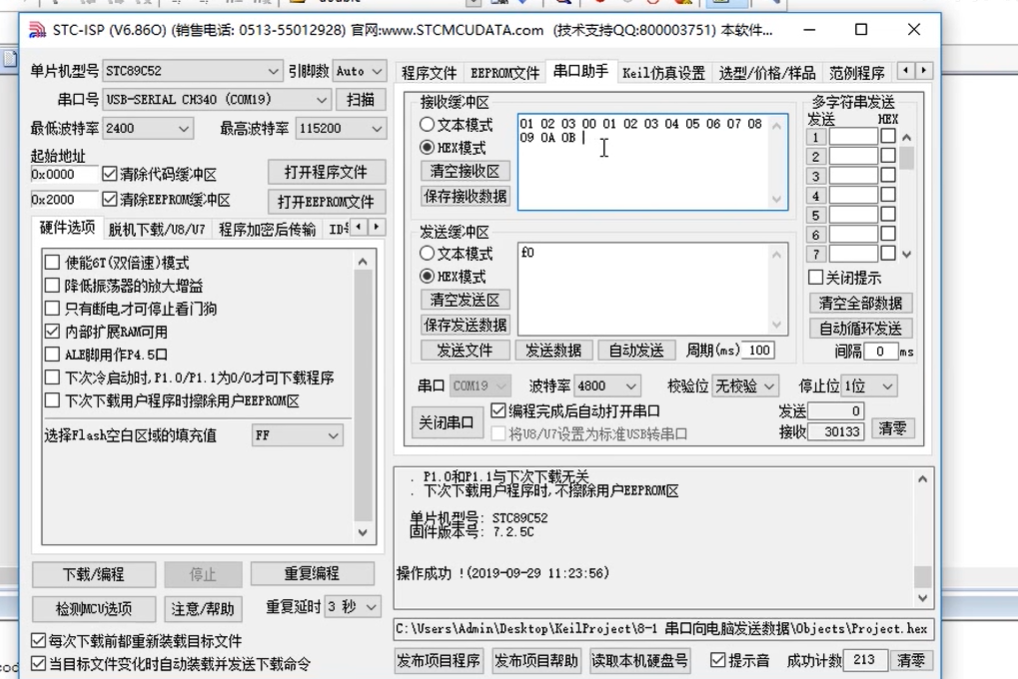

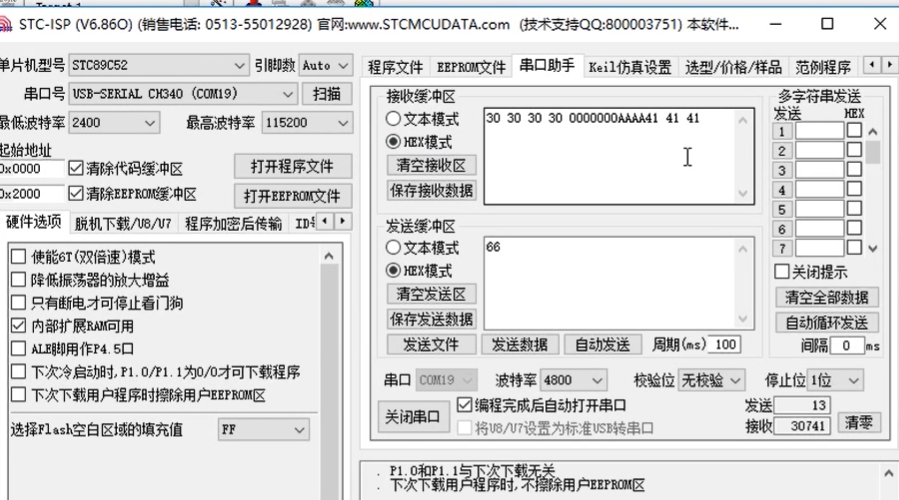

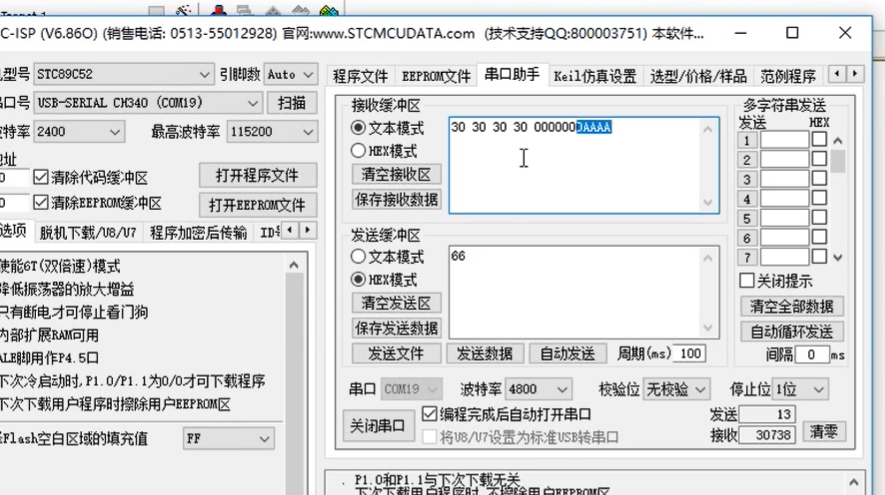

16位形式逐渐递增

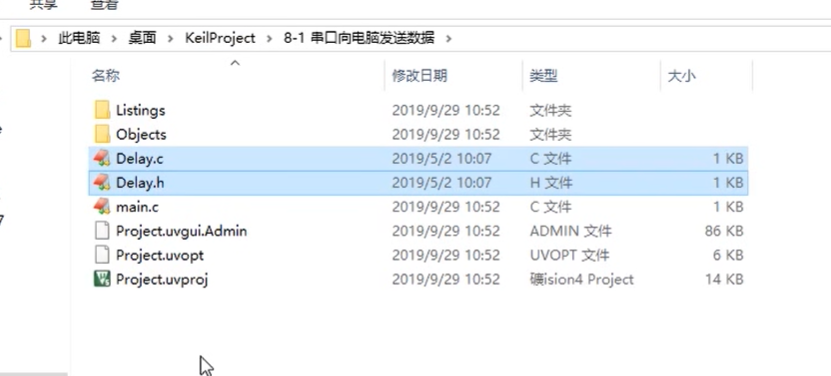

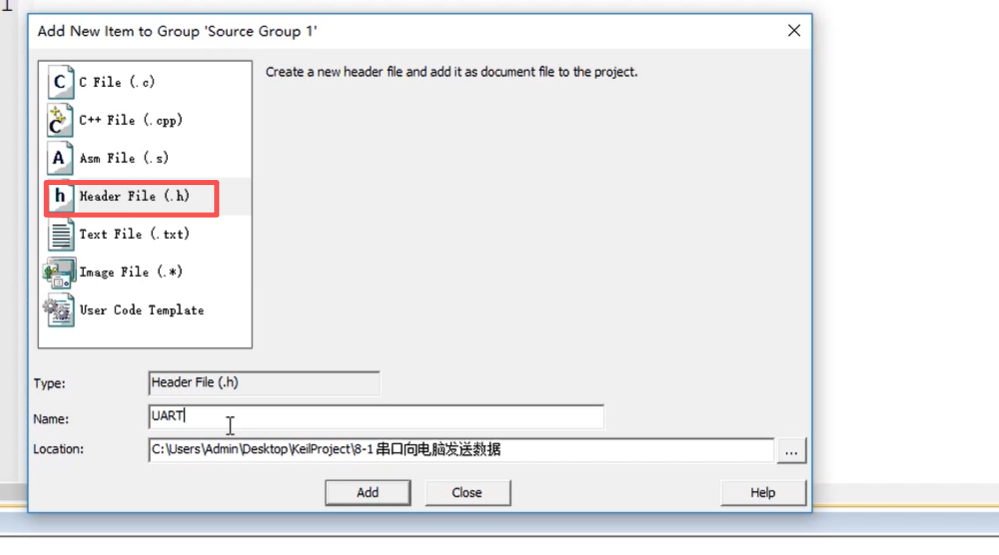

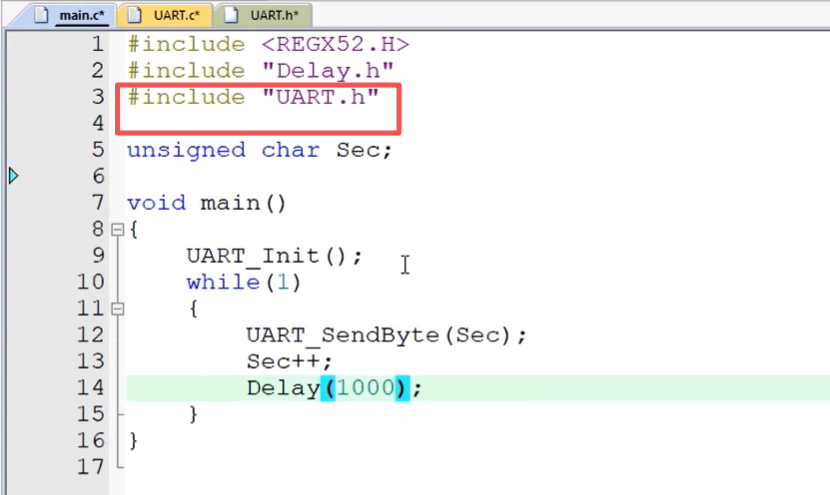

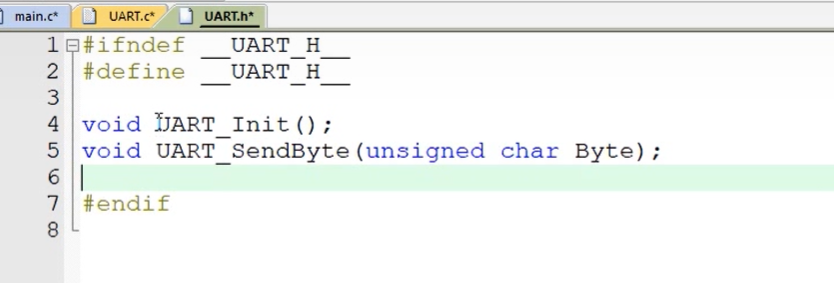

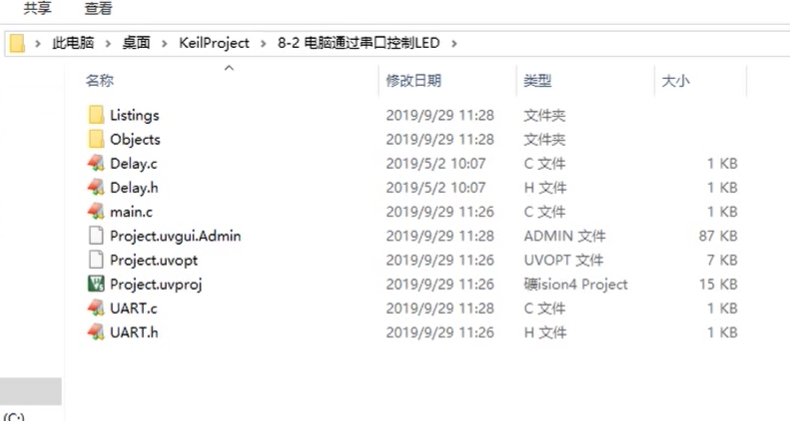

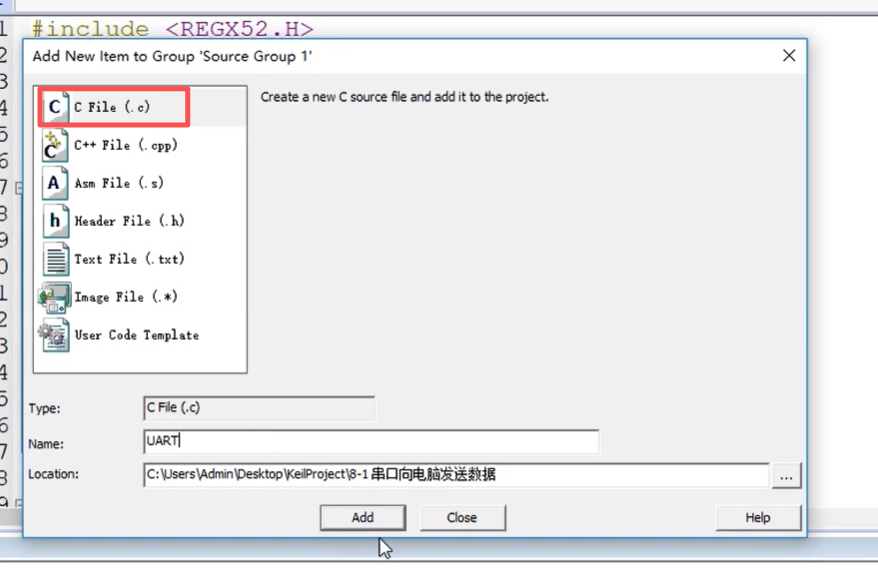

下面把串口模块化:

收、发

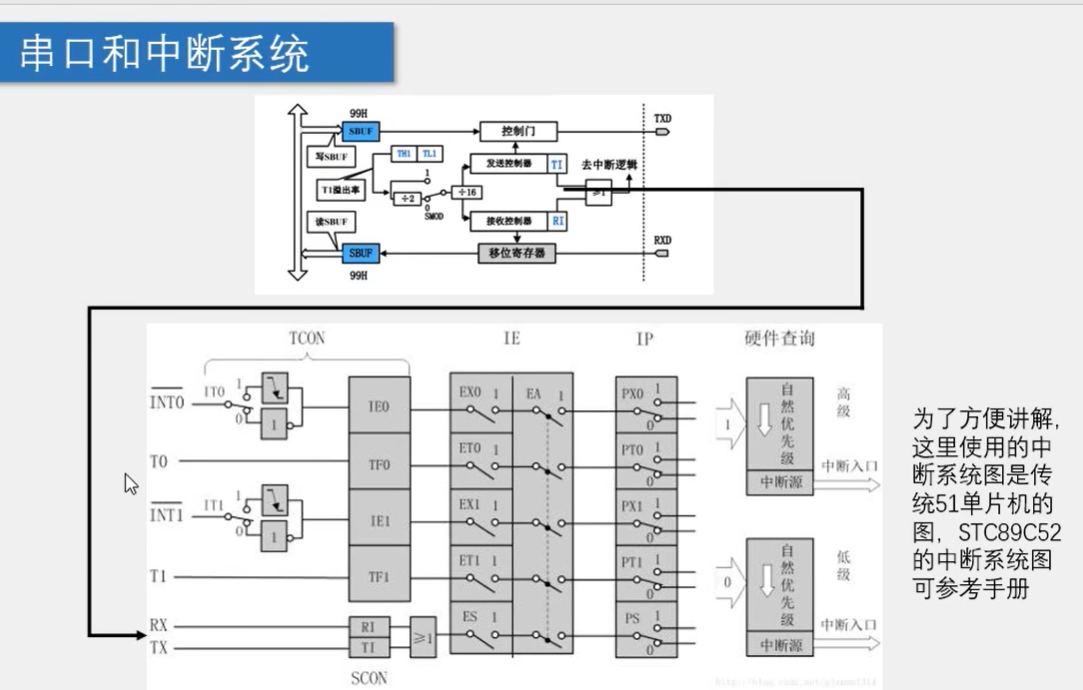

收的的话需要中断系统,我们不知道电脑啥时候发过来,不能一直检测,我们利用中断,当电脑发过来触发中断,在中断函数里面,进行中断处理,把数据拿出来

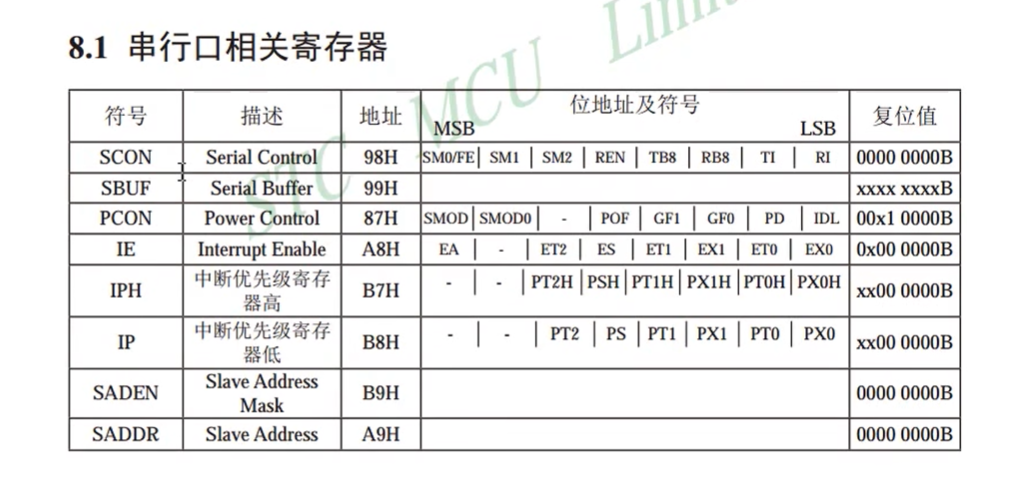

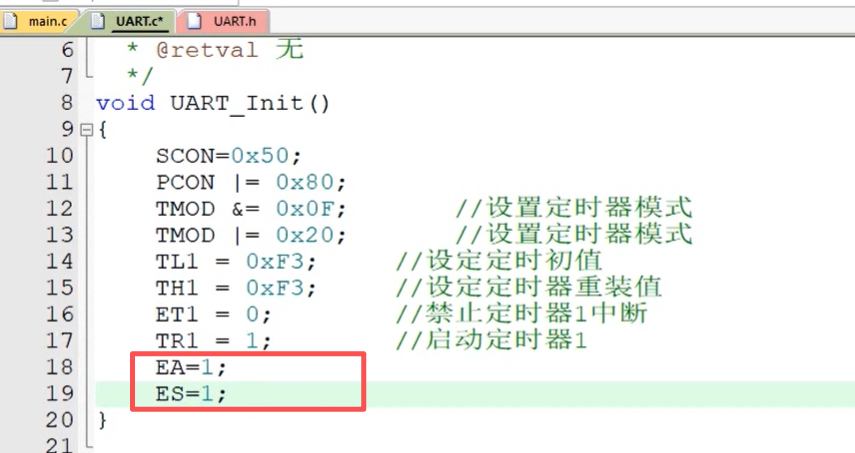

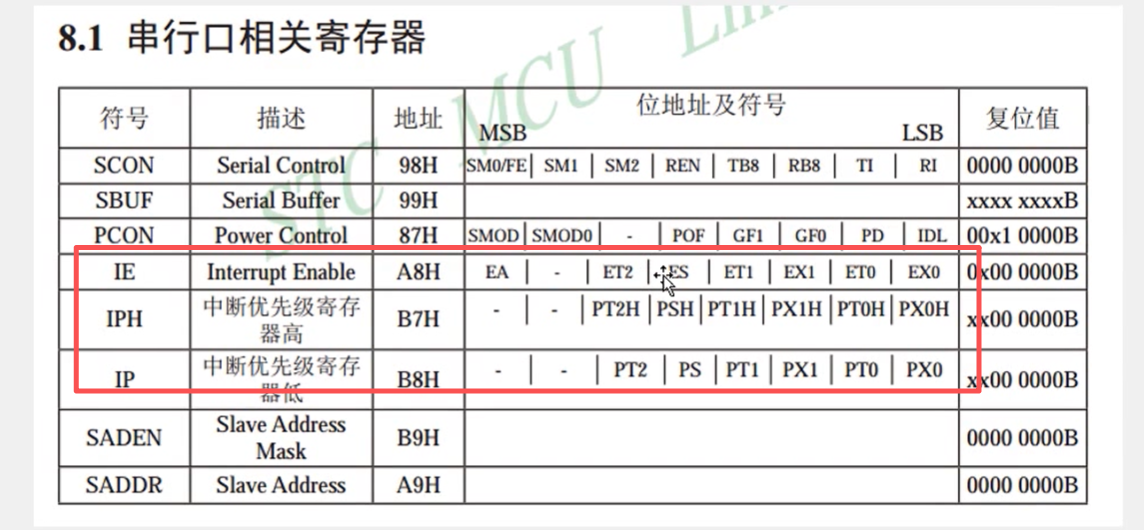

配置下寄存器:

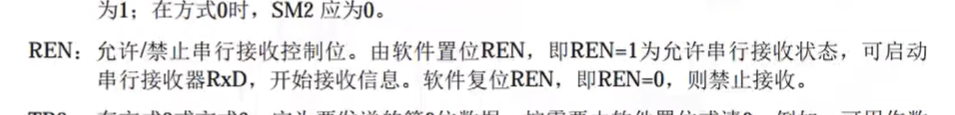

接受使能,置1

把40改成50

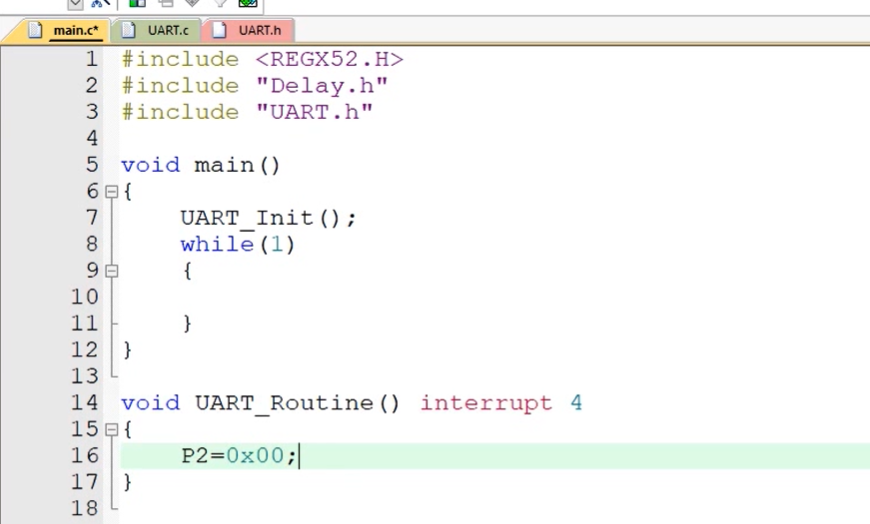

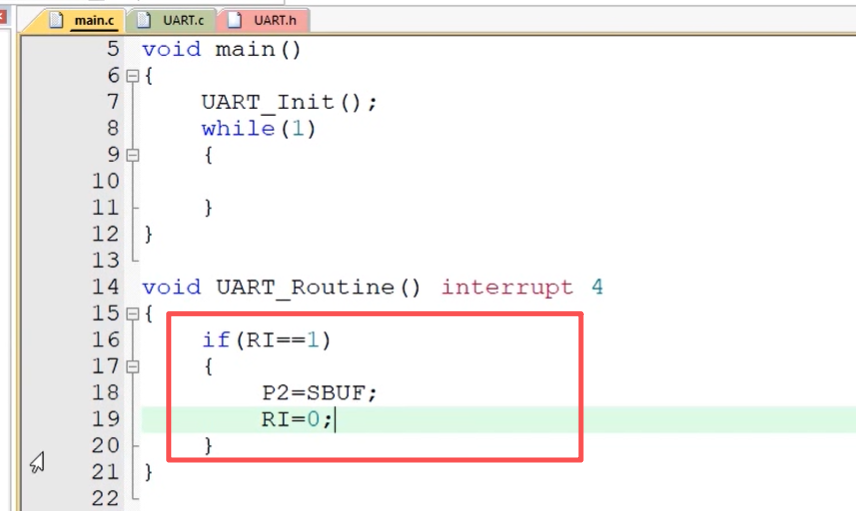

配置下中断

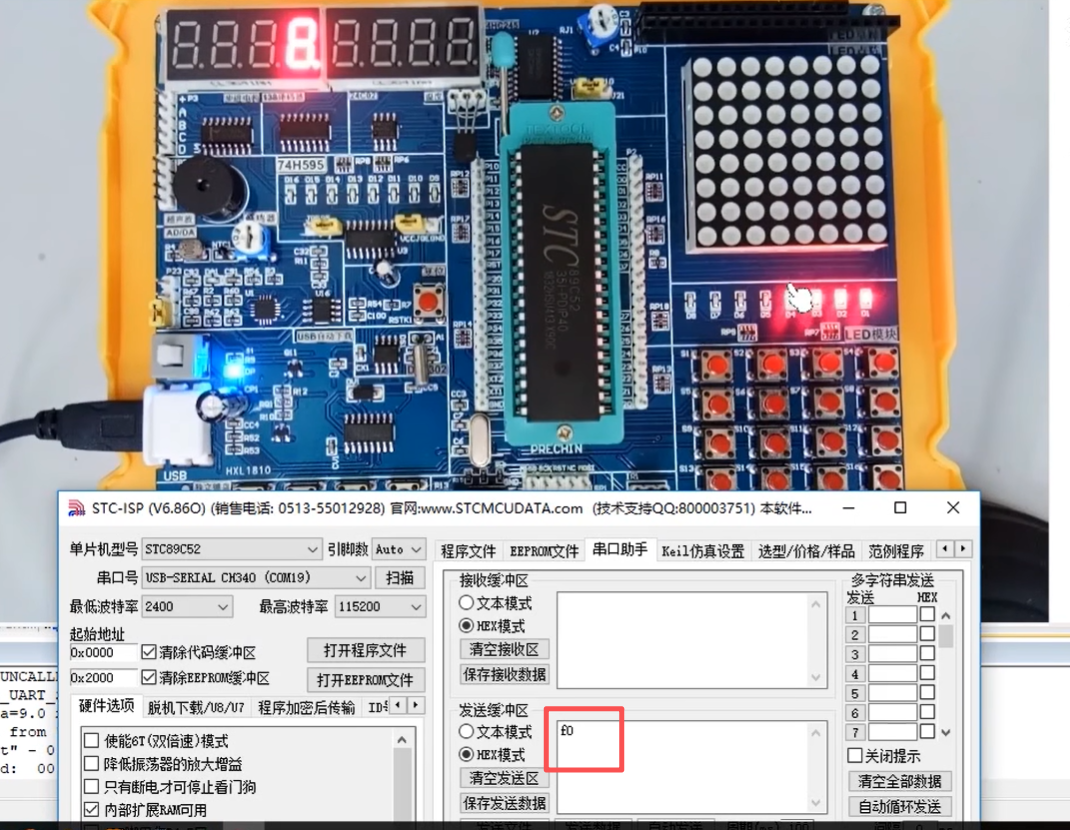

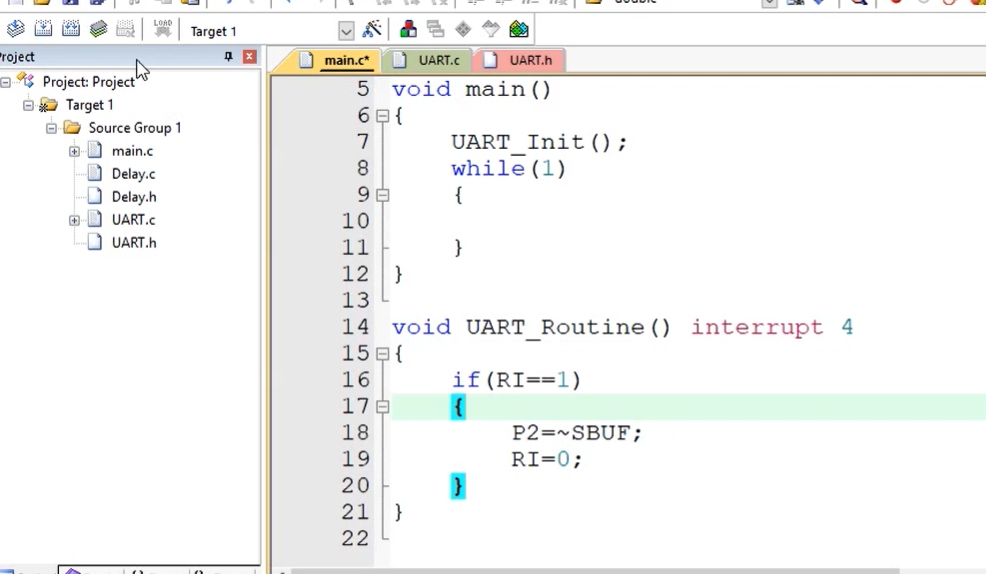

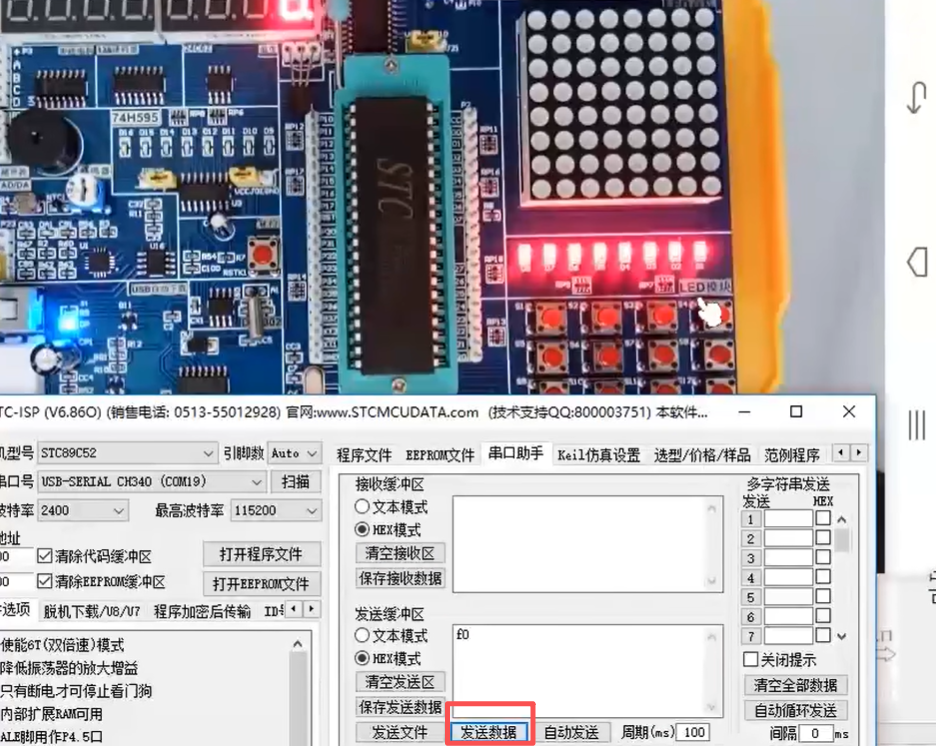

如果中断来了吧灯点亮

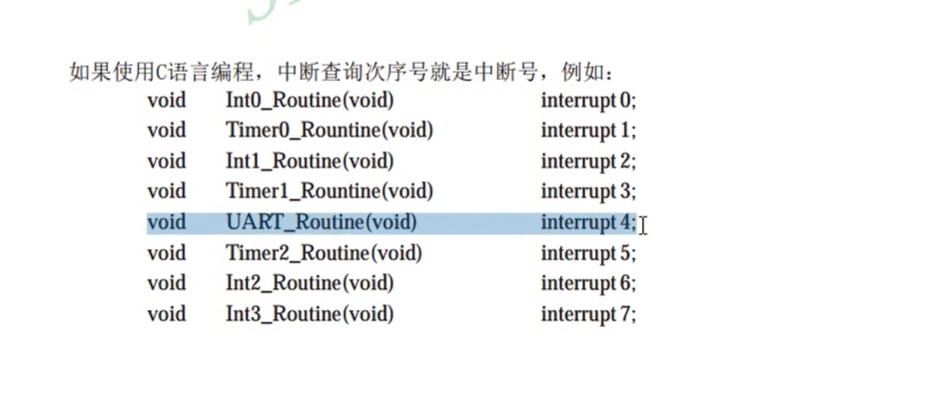

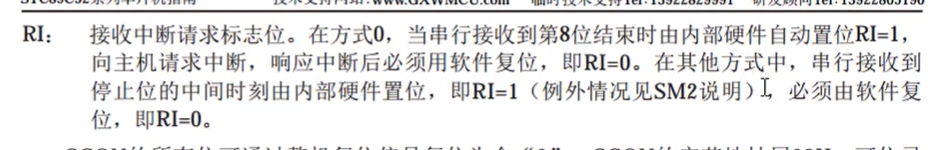

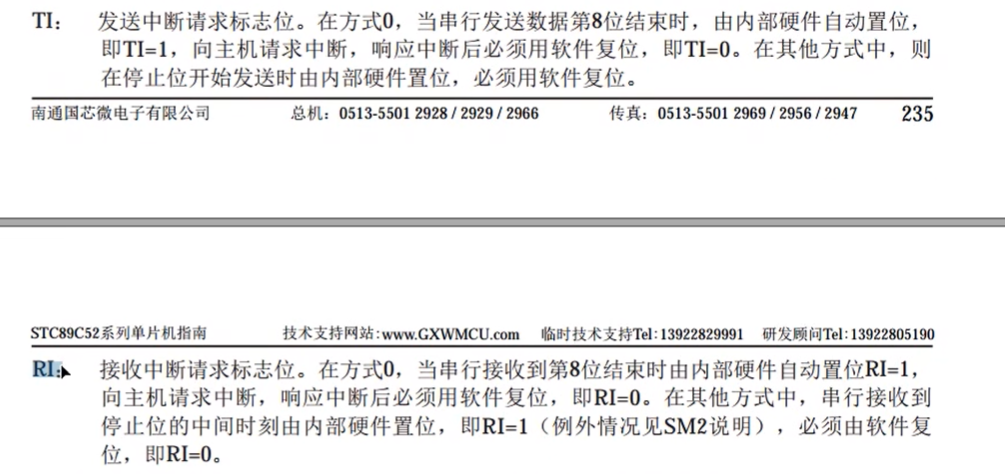

中断有发送中断,接受中断,需要进行判断

0才亮

取反,0是亮,1是灭:

aa:10101010

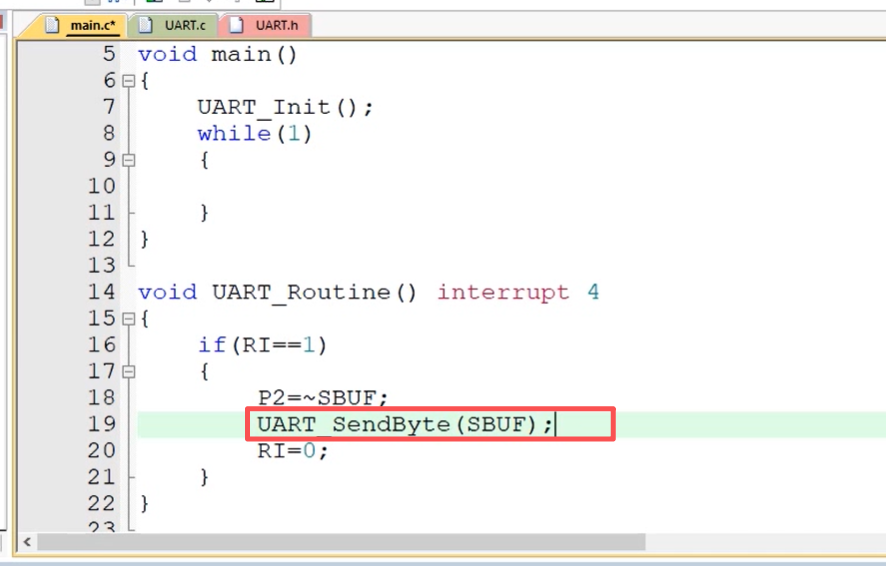

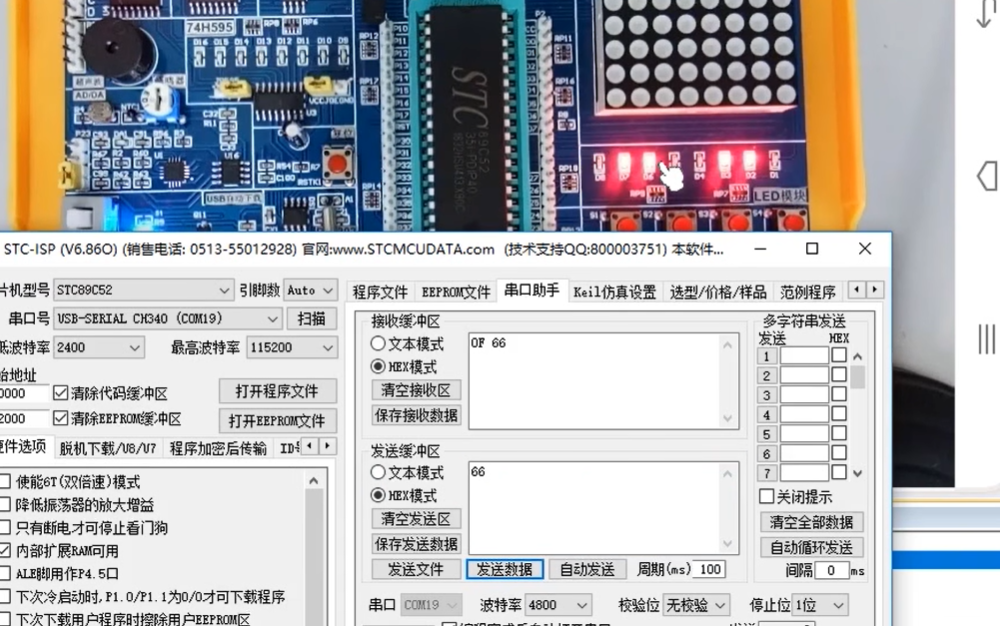

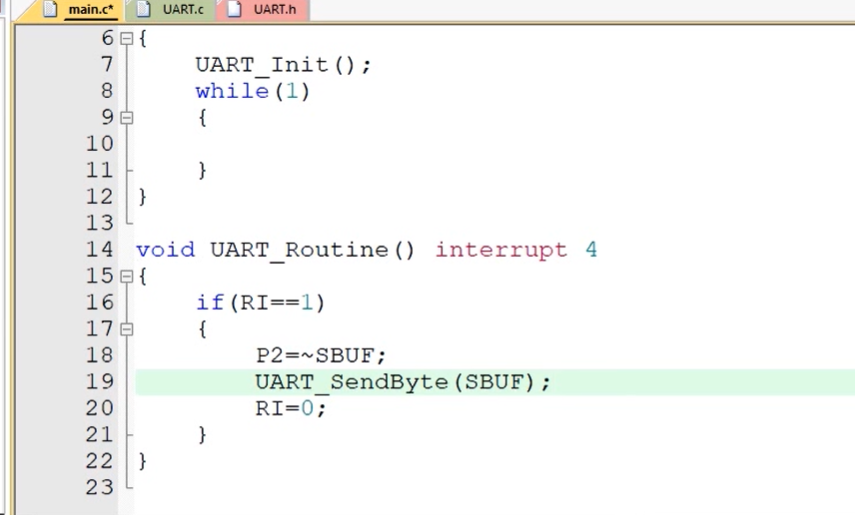

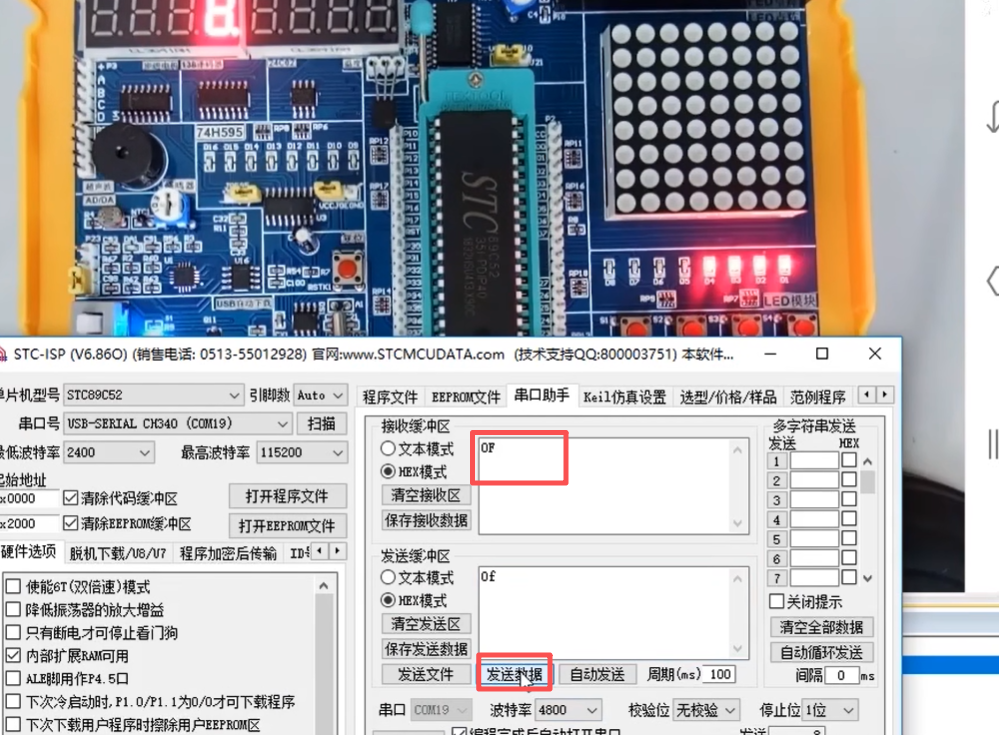

在中断中再发送过去:

用的时候把这个中断函数复制到主函数中就行

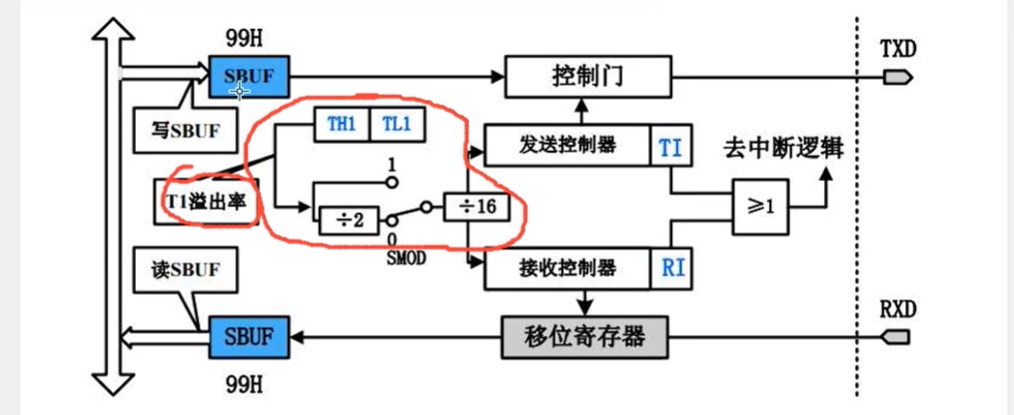

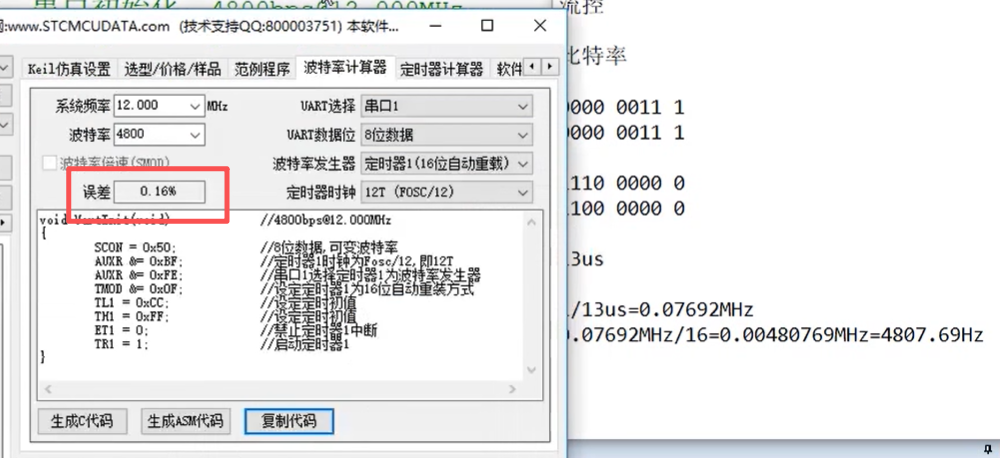

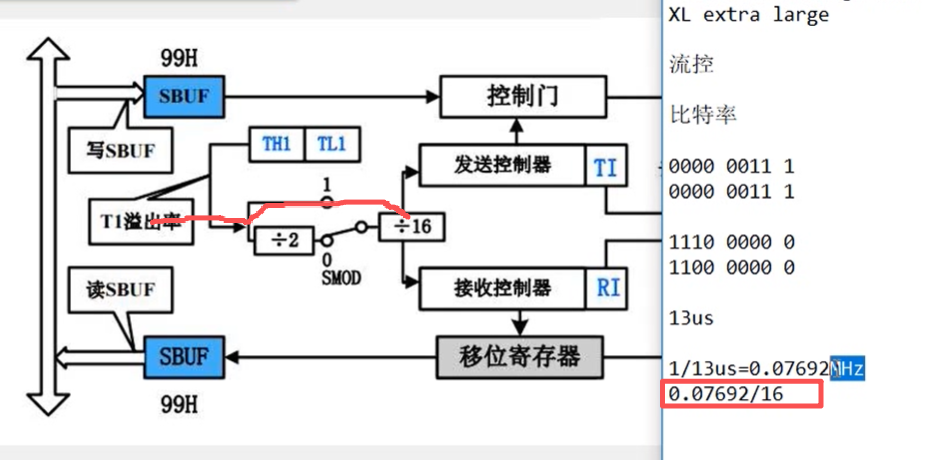

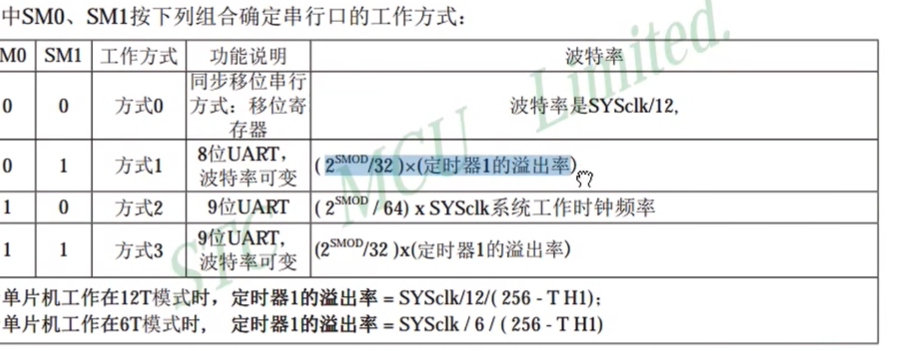

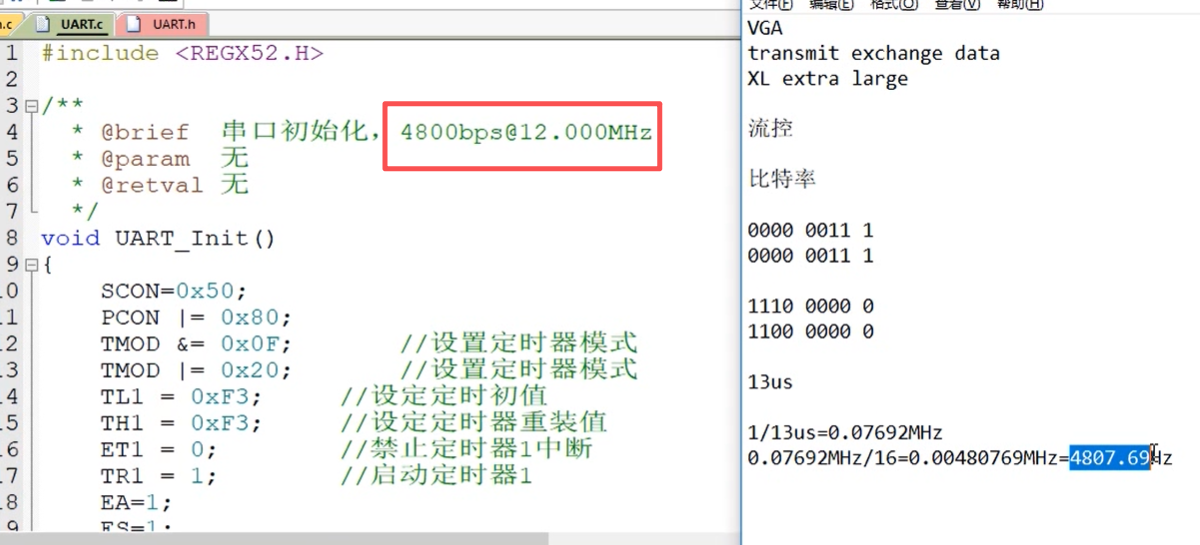

波特率是怎么计算:

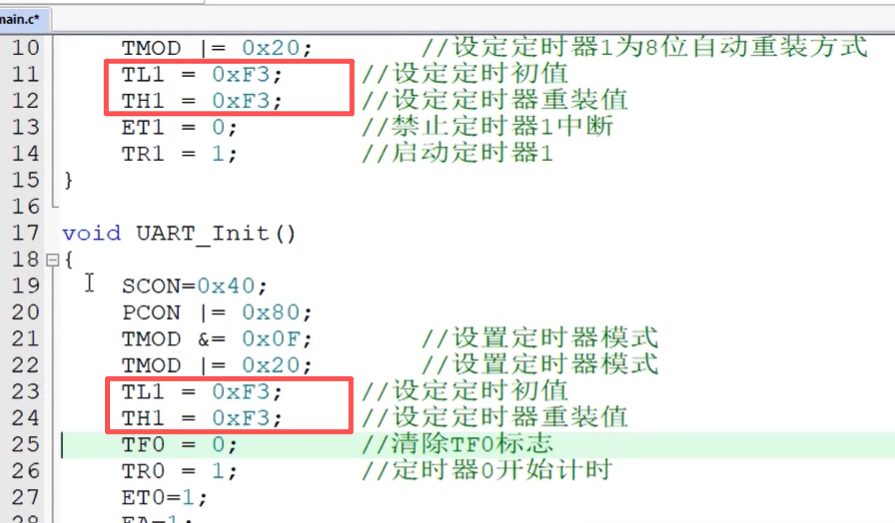

定时器配置的是自动重装,配置的是0xF3

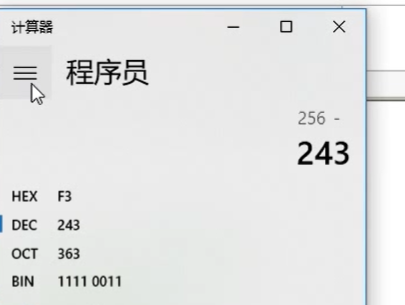

每隔256溢出一下=13

计数值是13个数,每记13个数就溢出一次,定时器,12兆的晶振在12T的模式下,每1微妙记一次数,记13次就溢出说明,每隔13微秒就溢出一次,1/13us就是溢出率

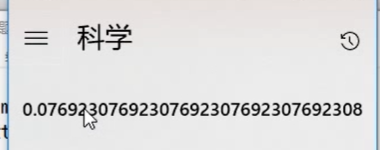

1/13=:

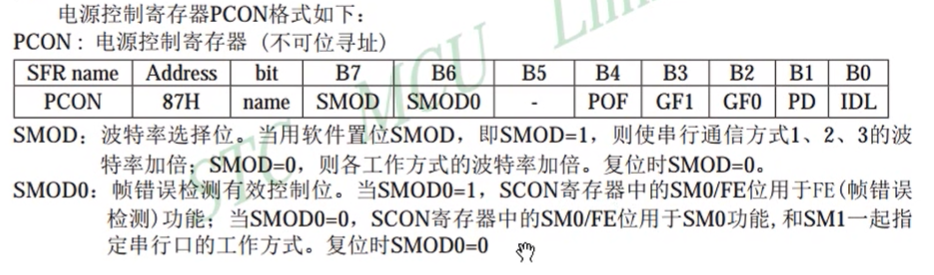

我们设置的波特率倍数,SMOD0=1,是倍数,到发送接收控制器在除16是波特率

它的频率没有那么精细,有一定跨度,会有误差

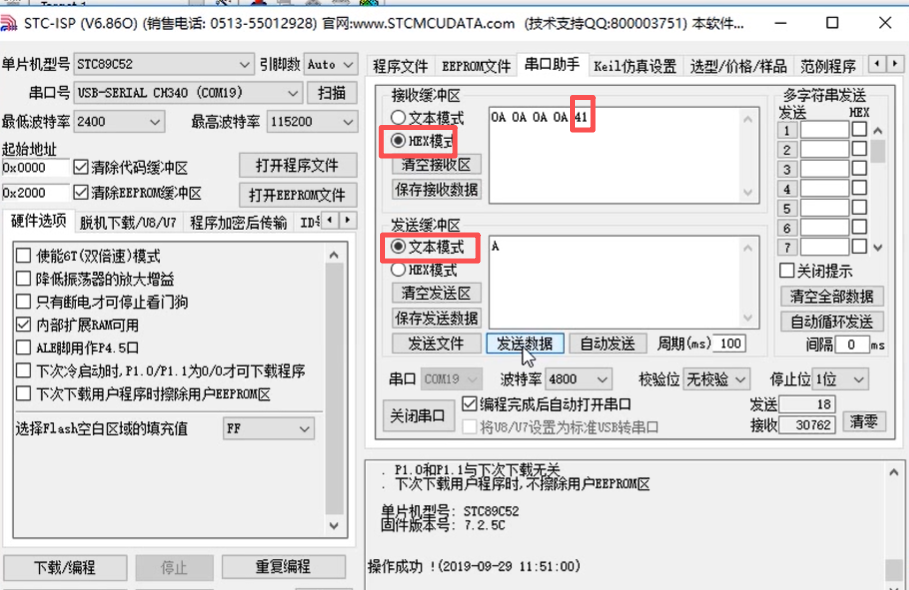

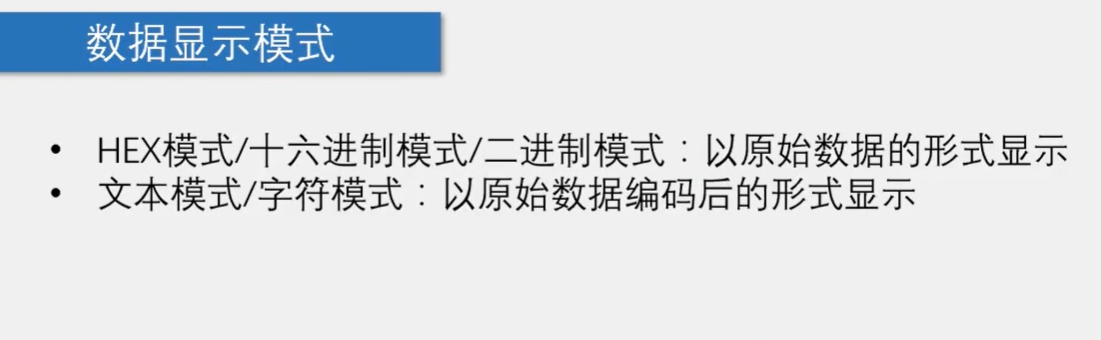

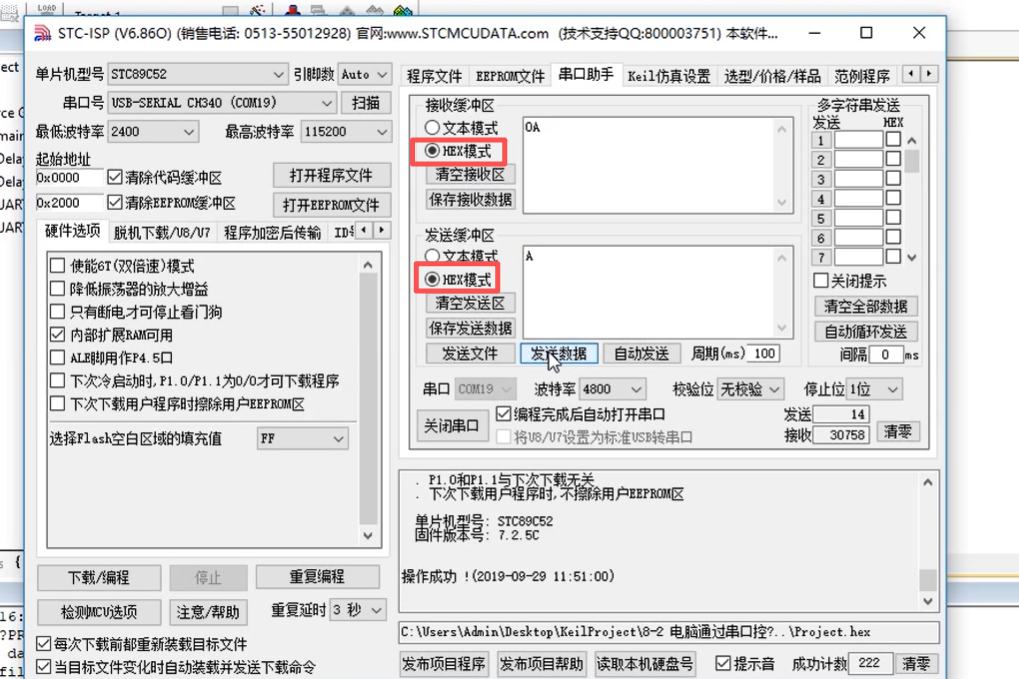

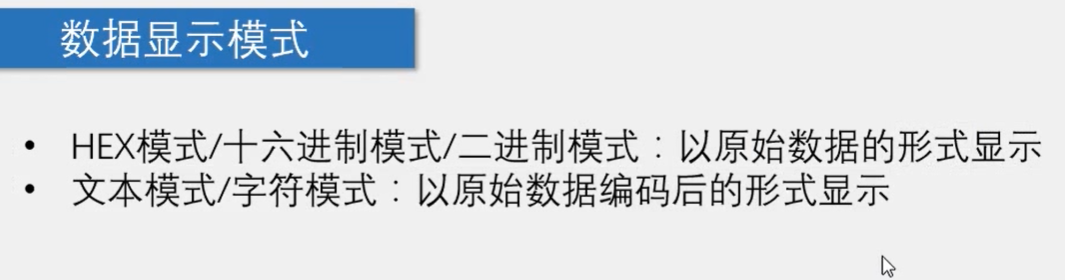

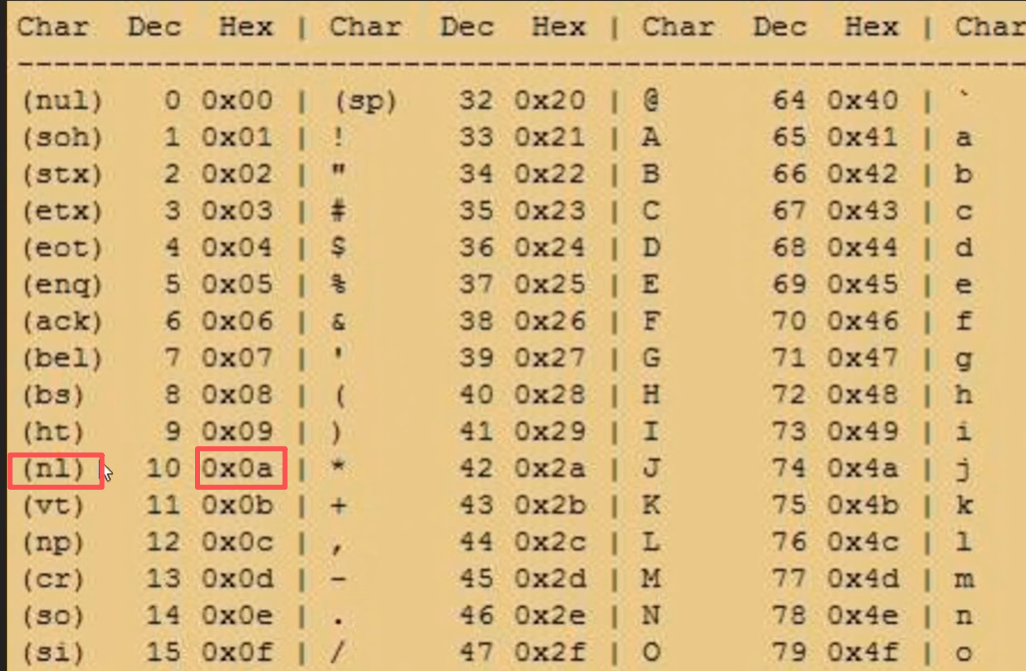

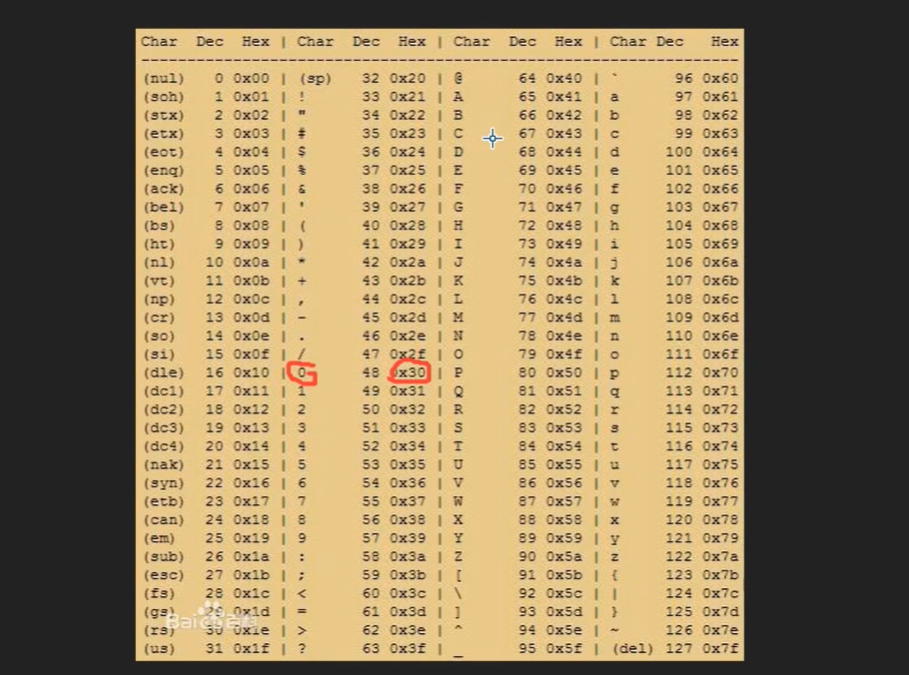

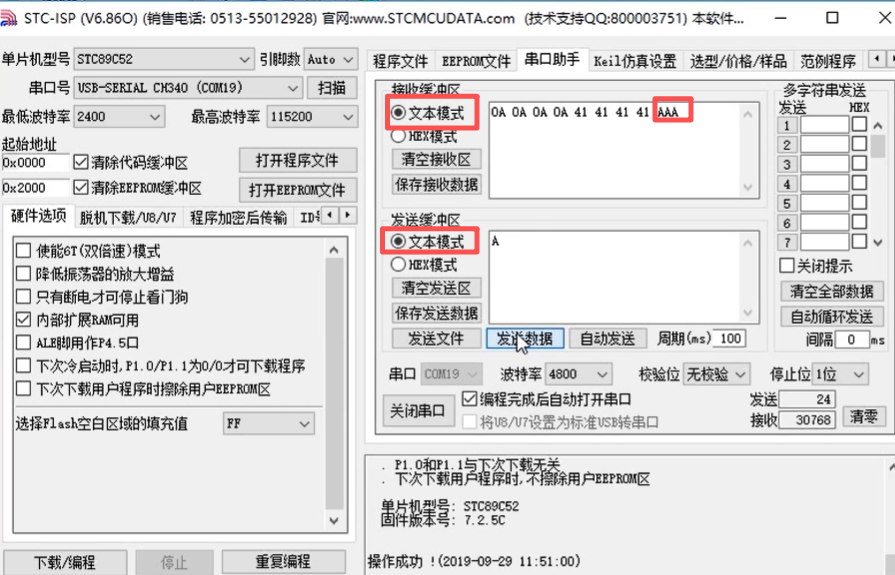

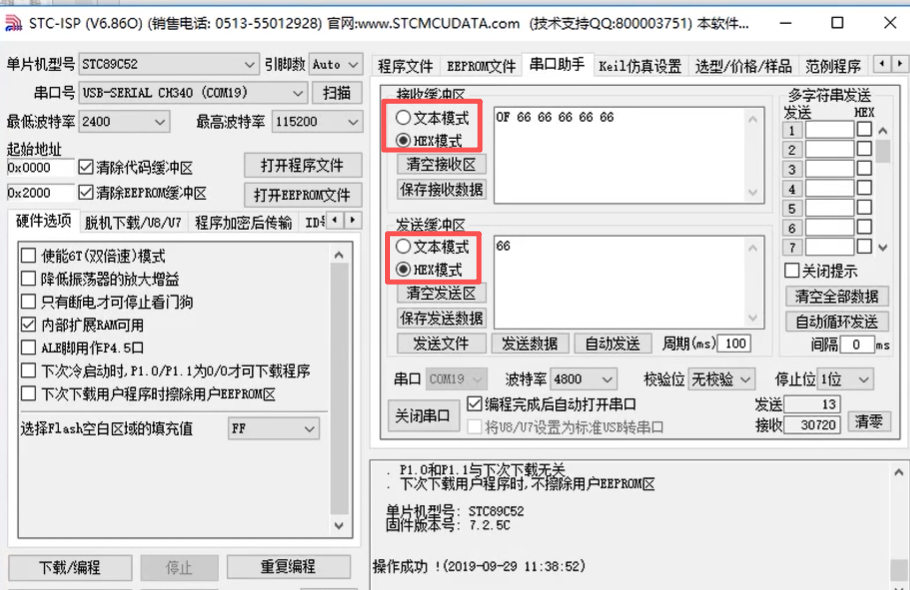

文本模式对发送的数据进行编码:
